标准圆角银行卡片实体结构造型

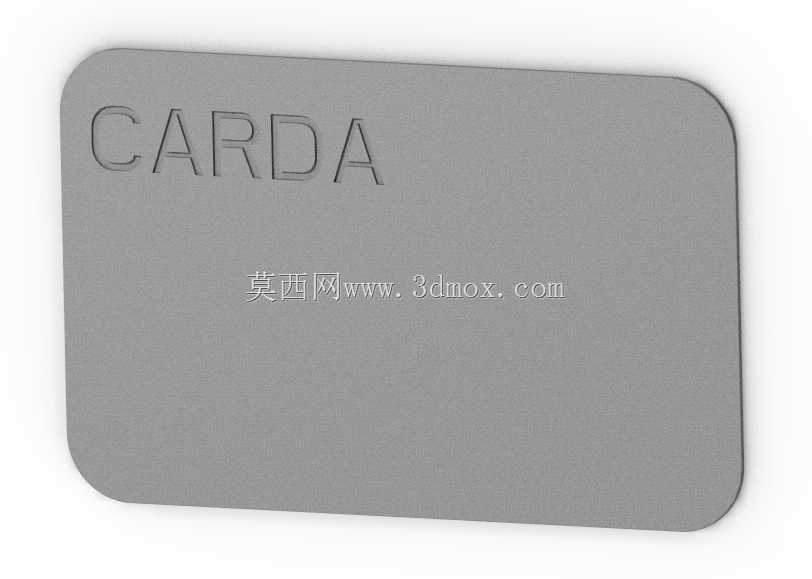

　　薄型卡片类零件在日常消费、身份识别、门禁通行、会员管理以及金融支付场景中具有很高的出现频率，虽然其本体结构并不复杂，但在产品展示、包装内衬设计、卡包结构校核、读卡设备入口验证以及3D打印样件制作中，仍然需要一个尺寸准确、边界清晰、厚度真实的三维实体。该造型以常见银行卡片为参照，整体采用薄板式矩形基体，四角设置连续圆弧过渡，正面预留文字浮雕区域，能够直观表现卡片在握持、叠放、插入卡槽和收纳于钱包内时的空间状态。

　　从实际使用角度看，卡片最常接触的对象包括钱包夹层、卡套、POS机插卡口、自助终端读卡槽、证件支架以及桌面展示道具。设计这类模型时，不能只关注平面轮廓，还必须把厚度、圆角半径和边缘倒角纳入结构表达。若厚度过大，卡片无法顺利进入标准卡槽；若圆角过小，视觉上会偏离真实银行卡，也容易在装配仿真中与卡包开口发生干涉；若边缘完全锐利，则打印样件或数控加工件在拿取时缺少真实卡片的圆滑触感。该实体将长宽厚控制在常规卡片范围内，长边约86.6毫米，短边约53.98毫米，厚度约0.8毫米，符合多数支付卡片和识别卡片的安装边界。

　　建模思路上，先以卡片外轮廓建立封闭草图，矩形主体保证放入钱包夹层时方向明确，四个圆角则承担导入导向和防磕碰作用。草图完成后通过薄板拉伸生成实体，厚度方向保持均匀，不设置多余加强筋，因为真实卡片在收纳和插拔过程中依赖材料本身的韧性，而不是机械加强结构。正面文字区域采用浅浮雕方式处理，字符与卡片本体处于同一零件上，既能用于渲染展示，也可在后续工艺中转换为激光雕刻、蚀纹或印刷定位参考。文字并未穿透板面，避免破坏卡片的连续承载面，也保证模型在切片、导入装配和干涉检查时保持完整实体。

　　在结构设计层面，卡片的平直大面是主要识别面，也是印刷、压印和芯片模块布置的基准面。虽然该造型重点表现卡片外形与正面字符，但在扩展设计时，可以以此实体为基础增加芯片凹槽、磁条区域、签名条、凸码字符或表面纹理。对于卡包开发者而言，该模型可用于校核多层卡片叠放后的总厚度，评估皮夹内侧折弯余量；对于读卡设备设计者而言，可将其作为导入通道中的标准样件，检查入口导向角、滚轮压紧位置和传感器触发距离；对于展示道具设计者而言，则可用来验证透明卡槽、亚克力支架和桌面收纳架的开口宽度。

　　外形边界的处理需要兼顾视觉与工程。卡片长边与短边的比例决定了它在钱包内的排布方式，圆角半径决定了插入卡套时是否会卡住边角，0.8毫米左右的薄厚则影响堆叠数量和摩擦阻力。若将多张卡片并列放入卡包，单片厚度的微小误差会在叠层后被放大，因此模型在厚度方向上不宜随意夸张。对于渲染场景，薄板边缘可以通过轻微倒角表现层压材料的断面；对于3D打印场景，则需要根据设备最小壁厚能力调整缩放或打印方向，平放打印能够更好还原大面文字，竖直打印则更能表现薄边轮廓，但需考虑翘曲和支撑问题。

　　该卡片实体并不承担传动件那样的载荷，却在人机交互中频繁出现，其设计价值在于提供一个标准化、可复用的薄型物件基准。结构工程师可以用它检查卡槽间隙，包装设计师可以用它规划内托格子，工业设计师可以用它布置钱包隔层，教学或演示人员也可以通过它讲解草图轮廓、圆角过渡、薄板拉伸、浮雕文字和装配干涉等基础建模方法。整体造型简洁，几何特征明确，没有复杂曲面，但正是这种低复杂度、高通用性的零件，能够在多种消费产品和终端设备的设计流程中作为可靠的空间参照。
