大跨度建筑承载桁架翼缘结构件

项目分类:通用机械零部件 发布时间:2024-05-14 ID:750427
  • 大跨度建筑承载桁架翼缘结构件
  • 大跨度建筑承载桁架翼缘结构件

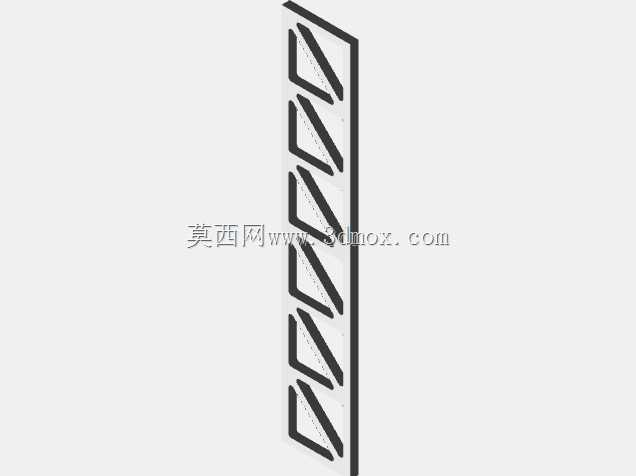

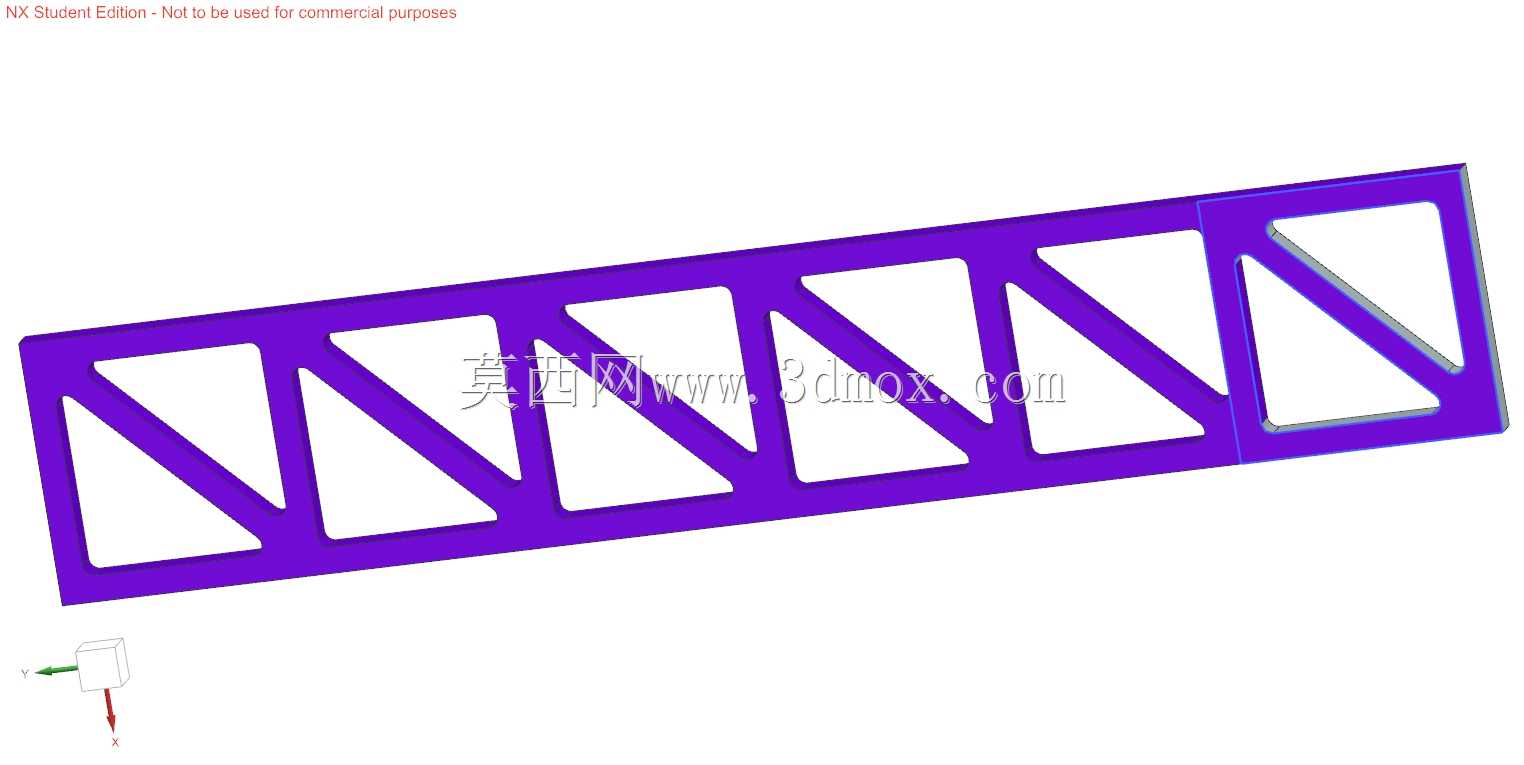

  三角形几何不变的特性可以让整个长条构件在承受竖向重载时,所有杆件只受轴力,不会出现局部受弯带来的材料冗余浪费。这款翼缘构件采用等厚度板材一体化裁切成型的构型,上下两条平行的纵向翼缘边作为主承力带,之间排布连续交错的斜向腹杆,腹杆和上下翼缘之间围合出一连串均匀分布的三角形镂空格腔,没有多余的附加拼接零件,整体轮廓为长直条形,截面高度沿构件全长保持一致,两端预留和相邻桁架段对接的平齐安装端面,安装时可以多段翼缘首尾拼接,通过端面的连接孔位锁合紧固件,延伸出数十米甚至上百米的超大跨度承力骨架。在实际工程选型里,这类桁架翼缘的外形尺寸需要严格匹配建筑的净空边界:构件的总高度直接决定桁架整体的截面抗弯模量,通常跨度越大、桁架翼缘是大跨度空间桁架体系中承担轴向拉压载荷、维系整体桁架轮廓刚度的核心长条承力构件,这类构件最早被广泛应用在机场航站楼屋面网架、大型体育场馆穹顶骨架、飞机总装车间超大跨度吊梁、礼堂会展中心无柱屋面这类对内部净空要求极高的建筑场景中,在重载工业输送线的长距离承重桥架、重型起重设备的超长伸臂结构里,也会采用同构型的桁架翼缘来替代实心钢梁,在保证承载能力达标的前提下大幅削减结构自重。从结构受力逻辑来看,桁架的核心设计思路是把实心梁内部承受弯曲应力的材料,尽可能向远离截面中性轴的上下翼缘位置排布,让原本在实心梁内部贡献极低的材料充分发挥轴向抗拉、抗压的材料性能,中间区域则用斜向腹杆拼接成连续的三角形稳定格构,

  设计承载的屋面荷载或者吊挂设备重量越高,翼缘的竖向截面高度就需要对应加大,工程上常用的高跨比一般控制在1/12到1/18区间,既可以避免构件挠度过大影响屋面平整度,也不会因为截面过高挤占建筑内部的可用净空;构件的宽度方向则需要匹配屋面檩条或者顶部吊挂轨道的安装尺寸,翼缘边的预留宽度要足够放置连接螺栓、焊接衬板,不能让紧固件突出到翼缘外侧影响后续围护板材的铺装。和同长度、同承载能力的实心热轧钢梁相比,这种镂空桁架翼缘的自重通常可以降低60%以上,自重减轻之后,下部支撑柱、基础的承载负荷也会同步下降,在软土地基的场馆项目里可以大幅缩减基础桩的施工量,同时镂空的格构形态不会阻挡屋面通风管道、消防管线、电气桥架的穿行,

  管线可以直接从三角形镂空腔体内排布,不需要额外在桁架下方预留大量管线安装空间,进一步压缩了屋面结构层的总厚度。在重载工况下,桁架翼缘的上下边缘分别承担压力和拉力:当桁架中部承受向下的荷载时,上翼缘全程承受均匀压应力,设计时需要重点校核压杆的稳定长细比,通过斜腹杆的多点分隔,把上翼缘的自由计算长度切割成和单个三角形格腔等长的小段,避免长细比过大出现侧向失稳;下翼缘则全程承受拉应力,不需要额外考虑失稳问题,材料的抗拉强度可以得到充分利用。斜向腹杆的角度排布也经过受力优化,腹杆和上下翼缘的夹角保持在45度到60度之间,这个角度区间内腹杆的轴力传递路径最顺畅,不会出现夹角过小导致腹杆轴力激增、节点受力恶化的问题,

  所有腹杆和翼缘的交接位置都做了平滑过渡,避免直角拐角处出现应力集中,在长期承受风振、屋面活载波动的交变载荷下,也不容易在节点位置萌生疲劳裂纹。这类构件除了建筑屋面场景,在重型工业领域也常被用作长距离重载输送机的桥架主梁、大型龙门吊的伸臂骨架、高空作业平台的长伸展臂,在这些场景里桁架翼缘除了承受竖向载荷,还要兼顾抵抗侧向风载、设备启停带来的水平惯性力,镂空结构的风阻系数远低于实心梁,在高空大风工况下受到的横向风载荷可以降低近一半,大幅提升高耸、长跨结构的抗风稳定性。建模过程中需要重点保证所有腹杆和翼缘的交接处共面连续,不能出现几何体缝隙、重叠面,镂空三角形的边线要保持平直,两端对接面的平面度需要满足工程装配公差要求,预留的连接孔位位置要和相邻桁架段的孔位完全对应,避免现场拼接时出现孔位错位无法穿装紧固件的问题。
