木质结构教学实验投石弹射装置

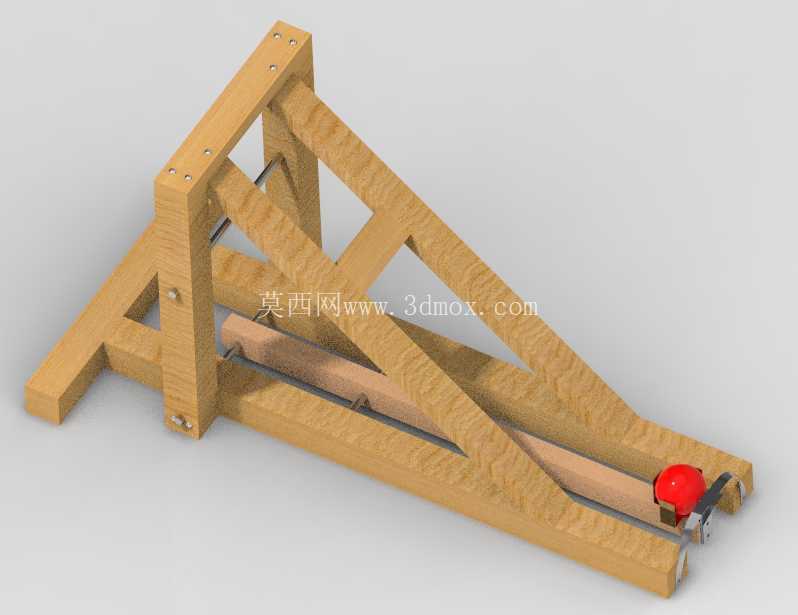

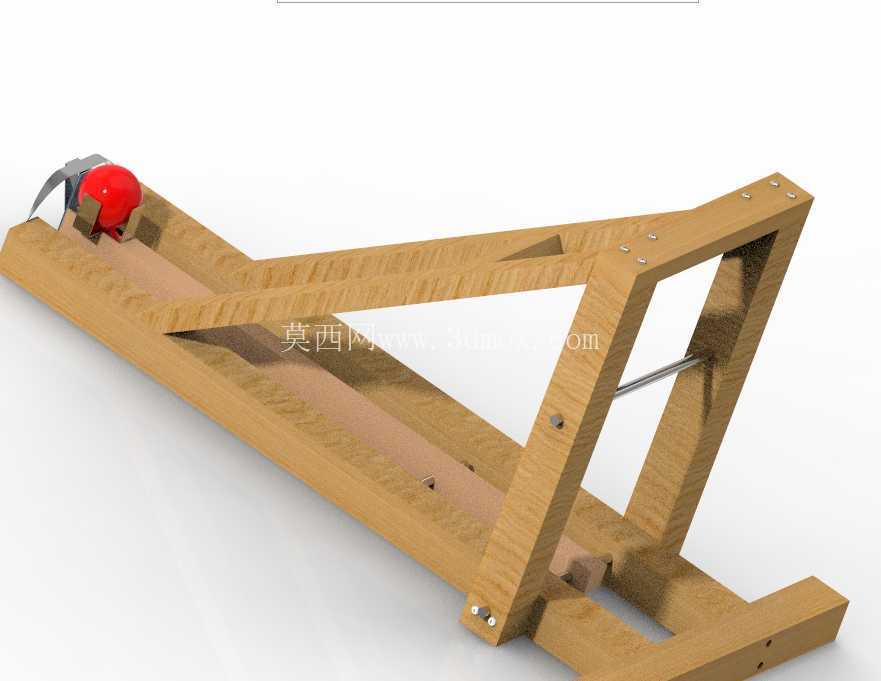

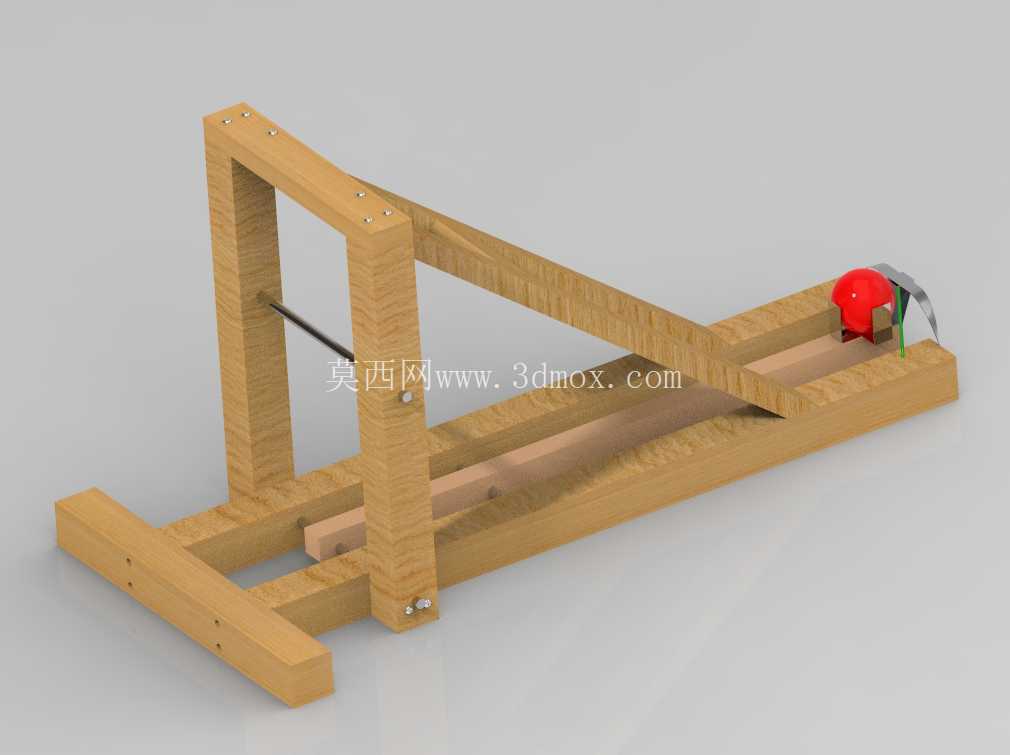

　　这款弹射装置采用全木质框架搭建，整体为三角支撑加水平滑轨的组合结构，在教学实验场景中主要用于验证抛体运动规律、结构力学承载特性以及投射距离与配重、发射角度的匹配关系，也可作为机械原理课程中连杆机构、弹性储能结构的具象教学载体，帮助学习者直观理解力的传递路径与能量转换过程。从结构设计逻辑来看，装置的立式支撑框架采用双侧立板加横向连接杆的形式，立板与底部滑轨基座通过角部拼接加紧固件的方式连接，三角斜撑从立板顶部延伸至滑轨中后段，形成稳定的受力三角区，能够承受弹射瞬间储能释放带来的反向冲击力，避免框架出现侧向倾覆或者结构形变。

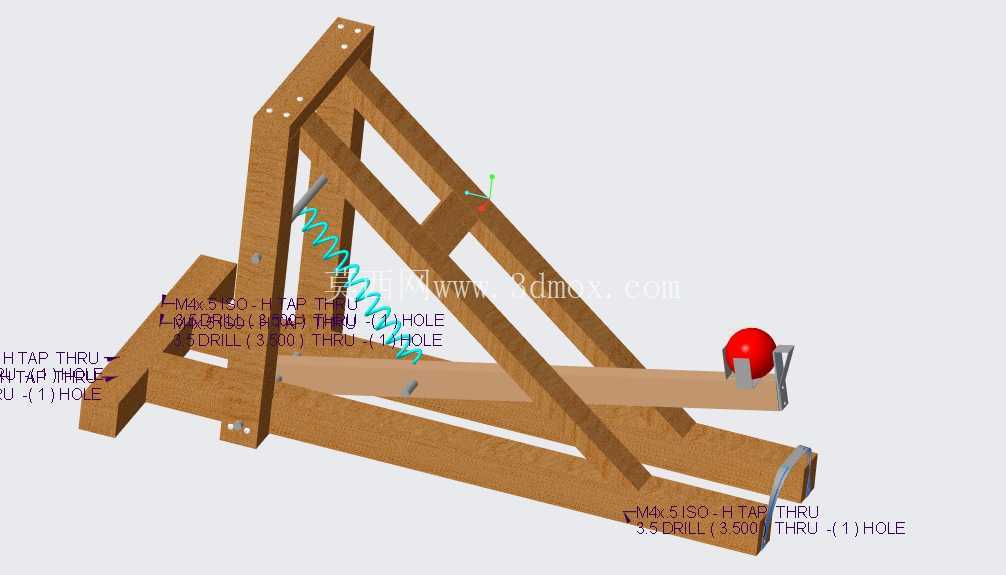

　　水平滑轨段采用双平行木质导槽设计，弹射滑块嵌装在导槽内部，滑动接触面做了平整处理，减少滑动过程中的卡滞与摩擦损耗，滑块前端设置有弹丸承载位，可适配球形投射物，尾部连接弹性储能组件，储能组件的另一端固定在立式支撑框架的中部横梁上，通过调整储能组件的预拉伸长度，可改变弹射初始动能，进而调整投射距离。装置的发射触发机构采用简单的锁止销结构，锁止销穿过滑轨侧部的定位孔卡住滑块尾部，拔出锁止销即可完成发射动作，结构简单可靠，便于实验过程中快速操作与重复测试。

　　在设计优化层面，整个结构围绕投射质量与投掷范围两个核心目标做了参数化调整，首先是框架各杆件的截面尺寸经过受力校核，在保证整体结构刚度的前提下尽可能减少冗余材料，降低装置自身重量，便于课堂搬运与分组实验使用；其次是滑轨的长度经过多轮迭代，匹配弹性组件的有效拉伸行程，避免出现储能行程不足或者滑块过冲脱出导槽的问题；立式支撑的高度与斜撑的安装角度经过匹配计算，保证弹性力的作用方向与滑块滑动方向尽可能同轴，减少分力带来的结构损耗与能量浪费。

　　从安装边界来看，装置底部为平整的木质基座，放置时不需要额外的固定预埋件，直接放置在平整的实验台或者地面即可使用，整体占用空间为长条形布局，宽度方向尺寸控制在较小范围，不会占用过多实验台面空间，适合多组同时摆放开展对比实验。在实际使用过程中，可通过更换不同刚度的弹性组件、调整弹丸质量、改变发射仰角（可通过在基座底部加装不同厚度的垫块实现仰角微调）来开展多变量对照实验，记录不同参数组合下的投射距离、弹着点精度，验证力学公式的实际计算结果，也可在此基础结构上拓展加装角度刻度、拉力测量组件，进一步完善实验数据采集维度。整个装置的所有木质构件均采用常见的实木方料加工，拼接处采用螺栓或者木螺钉紧固，没有复杂的异形加工件，加工门槛低，学习者也可参照结构自行制作，在制作过程中理解结构装配公差、连接紧固方式对整体稳定性的影响，滑块与导槽的配合间隙需要控制在合理范围，间隙过大会导致滑块滑动过程中出现卡偏，间隙过小则会增大滑动摩擦阻力，影响最终的投射效果，弹性组件的固定点需要做加强处理，避免多次弹射后出现固定点松脱的问题。
