大疆Mavic 3E无人机3D扫描逆向结构

　　这套扫描得到的三维结构，完整还原了Mavic 3E这款行业级航拍测绘无人机的整机外形与各部件相对位置，对于做无人机挂载适配、防护配件开发、低空作业场景仿真的工程人员来说，能省去大量从零散照片逆向测绘的时间成本。先从实际作业场景说起，这款机型目前大量应用在国土测绘、林业巡检、电力线路踏勘、应急灾情摸排领域，作业时需要在复杂电磁环境、多变气象条件下稳定悬停与巡航，机臂的折叠结构、桨叶的安装位、云台相机的防护边界，都是做配套配件设计时必须精准匹配的部分。

　　从结构特性来看，整机采用四旋翼布局，折叠机臂设计是为了兼顾收纳便携性与空中展开后的结构刚度，扫描模型完整保留了机臂铰接处的转动限位结构轮廓，在设计定制收纳包、机臂快拆保护套时，可以直接提取对应位置的曲面做贴合匹配，不用反复打样调整适配间隙。机身顶部的GPS天线凸起、底部的视觉定位模块与散热格栅轮廓，在做机载第三方挂载（比如补光灯、喊话器、多光谱传感器副舱）时，能提前校核安装位置是否会遮挡信号、是否会干扰下视视觉系统的识别范围，避免装机后出现定位漂移、信号丢失的问题。

　　再看功能相关的结构细节，前部的云台相机采用三轴增稳结构，扫描模型还原了云台的转动包络范围，在设计镜头保护罩、云台防撞架时，可以根据这个包络留出足够的运动余量，不会出现增稳过程中结构剐蹭导致云台电机过载的问题。四个机臂末端的电机安装座的螺孔位置、桨叶的展开直径轮廓，能为设计桨叶保护罩、电机散热改装件提供精准的安装边界参考，不用反复测量实机尺寸，减少设计迭代次数。机身侧面的电池仓卡扣轮廓、Type-C接口与TF卡槽的位置，在设计机身防护装甲、防雨改装套件时，可以精准预留操作开口，保证配件安装后不影响电池更换、数据导出等日常操作。

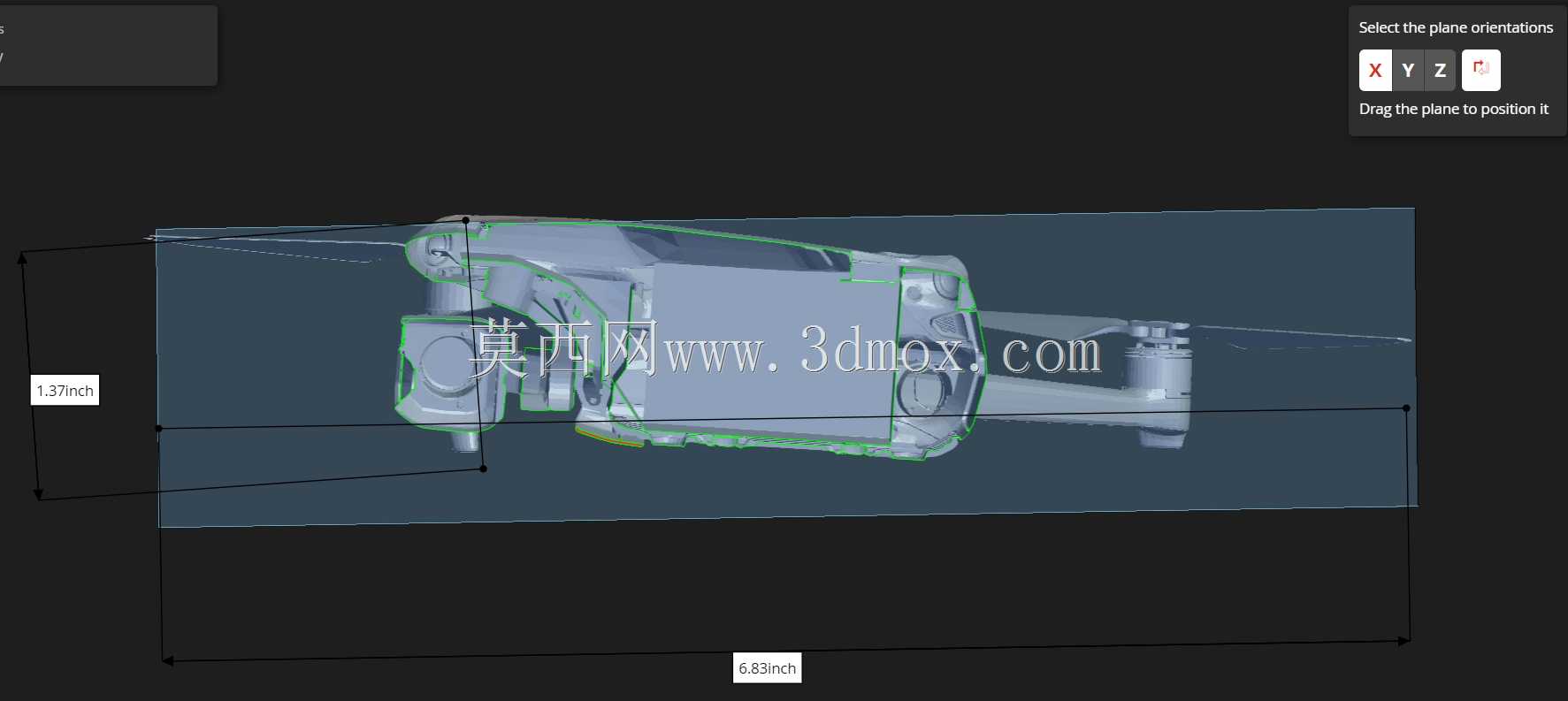

　　从设计逆向的角度来说，这类扫描得到的三角网格结构，虽然不带参数化特征，但对于做外形适配类的设计完全足够，工程人员可以基于这个网格模型提取关键安装面的位置、外形曲面的曲率，在参数化建模软件里重构出对应的配合结构，比从零开始测量建模效率提升60%以上。尤其是在做无人机集群作业的停机坪适配、自动机场的无人机归位导向结构设计时，整机的外形尺寸、机臂展开后的最大轮廓、脚架的支撑跨度都是必须精准匹配的参数，这套扫描模型能直接提供这些边界数据，避免因尺寸偏差导致无人机归位失败、充电接口对接不准的问题。

　　另外在做作业场景仿真时，比如模拟无人机在狭窄输电杆塔间隙穿行、在林区树冠下避障飞行，可以把这个模型导入动力学仿真软件，设置对应的旋翼气动参数、整机重量分布，模拟不同风况下的飞行姿态，提前预判作业时的碰撞风险，优化航线规划的安全距离。还有做无人机培训的模拟教具开发时，精准的外形模型能让虚拟仿真场景的还原度更高，让培训人员更快熟悉实机的部件位置与操作逻辑。需要注意的是，这个扫描模型仅还原了外部结构轮廓，不包含内部的飞控板、电调、电池等内部组件的结构，在做内部改装、结构强度仿真时，还需要结合实机拆解的内部尺寸做补充，但对于绝大多数外部配件开发、场景仿真、安装适配的工作场景，这个模型的精度已经完全能满足工程需求。
