熔融沉积桌面级3D打印机传动挤出结构

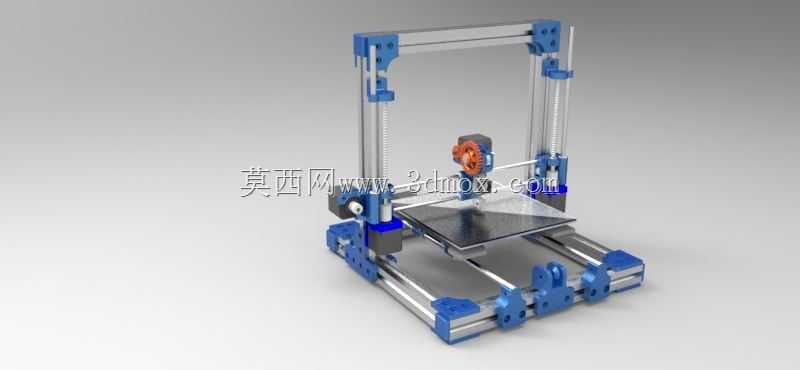

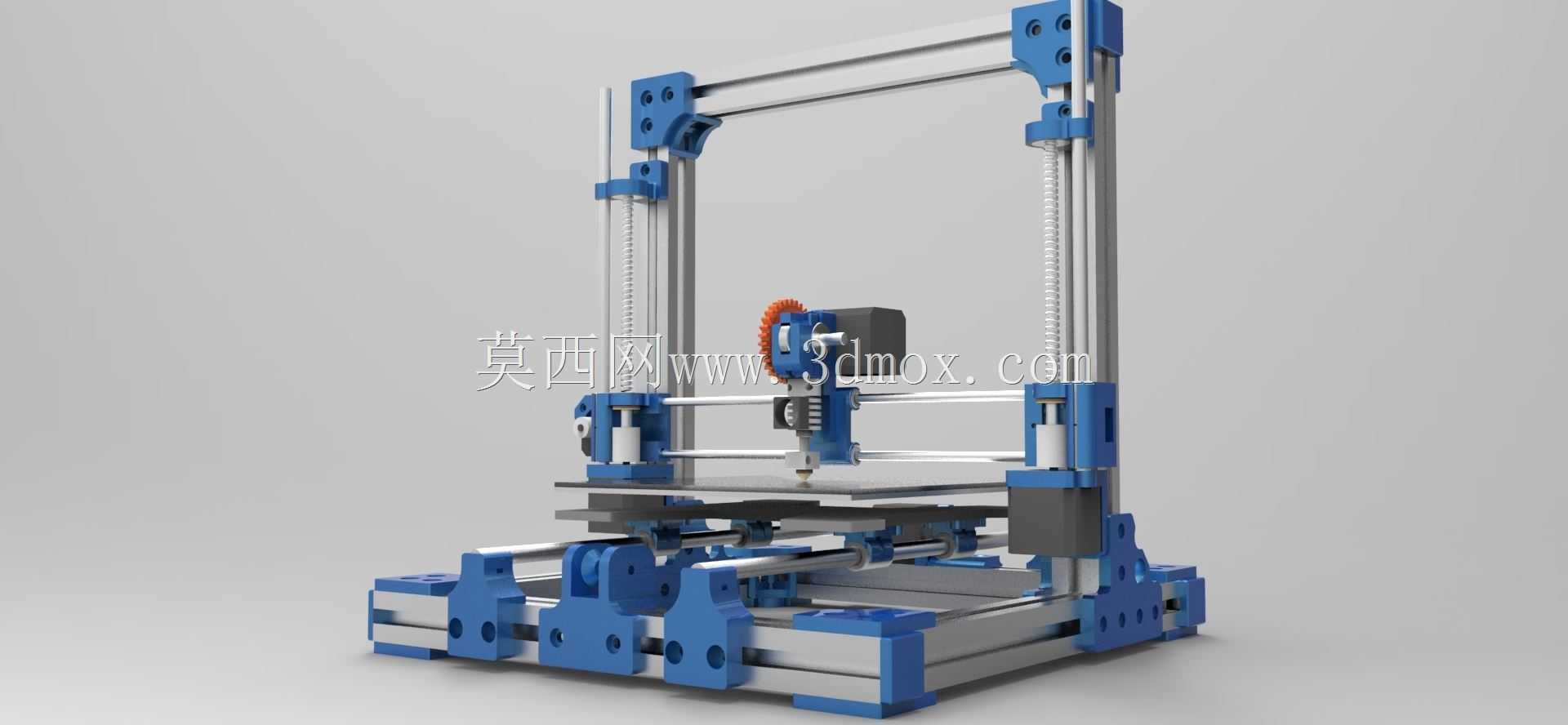

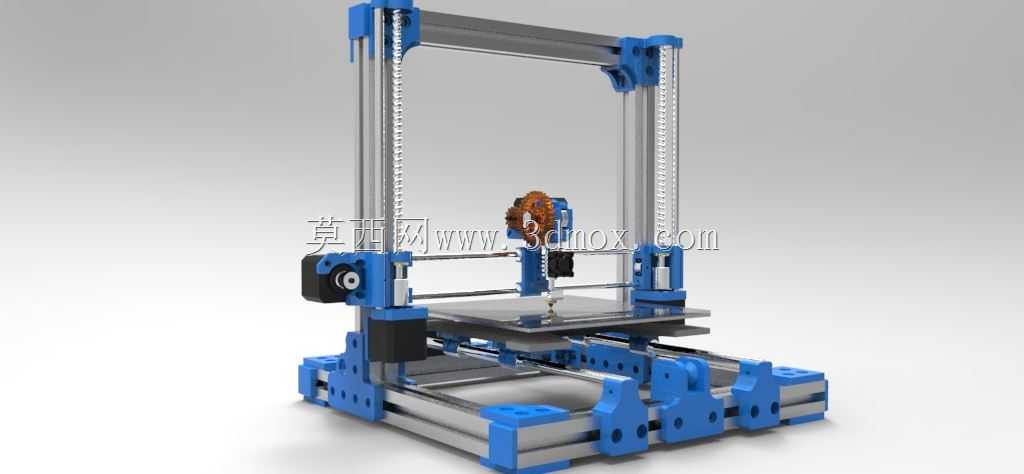

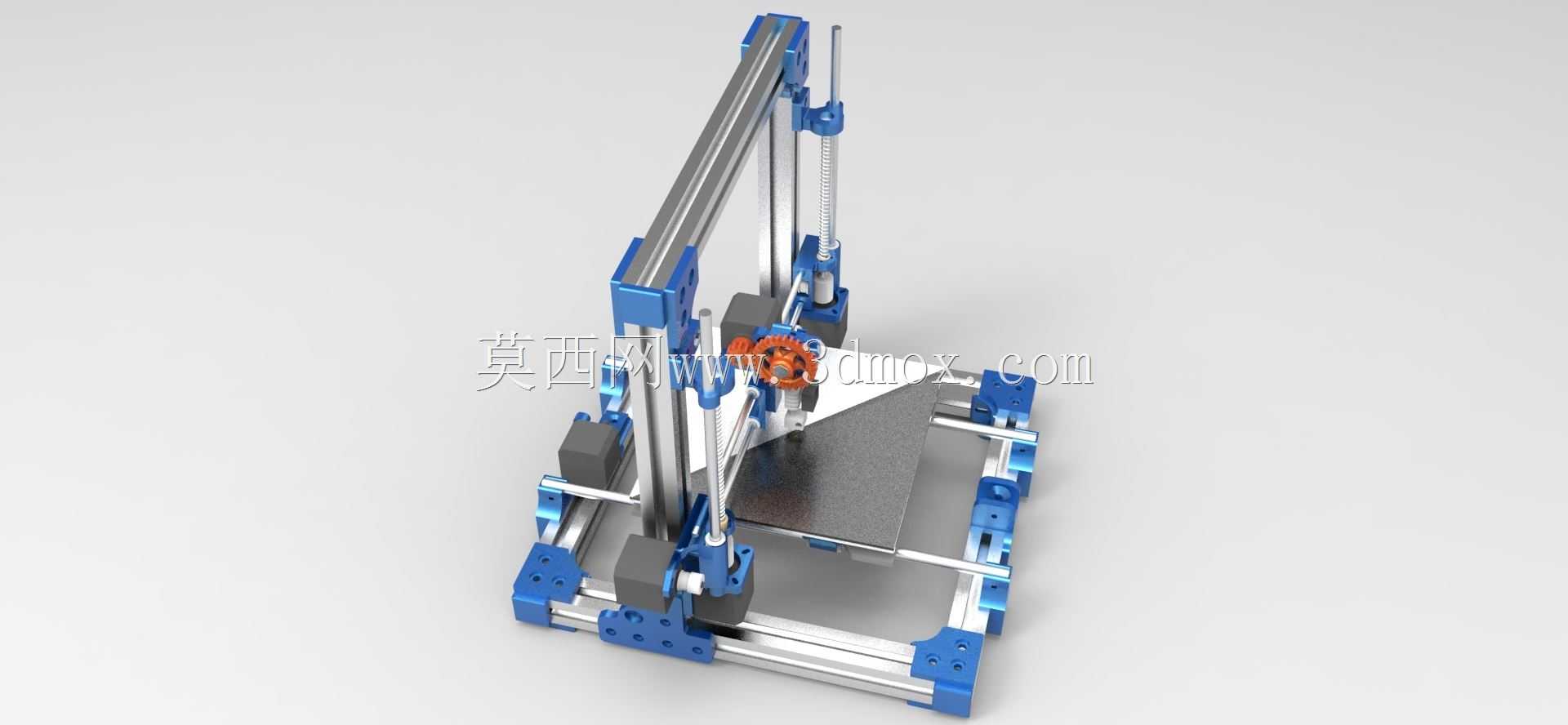

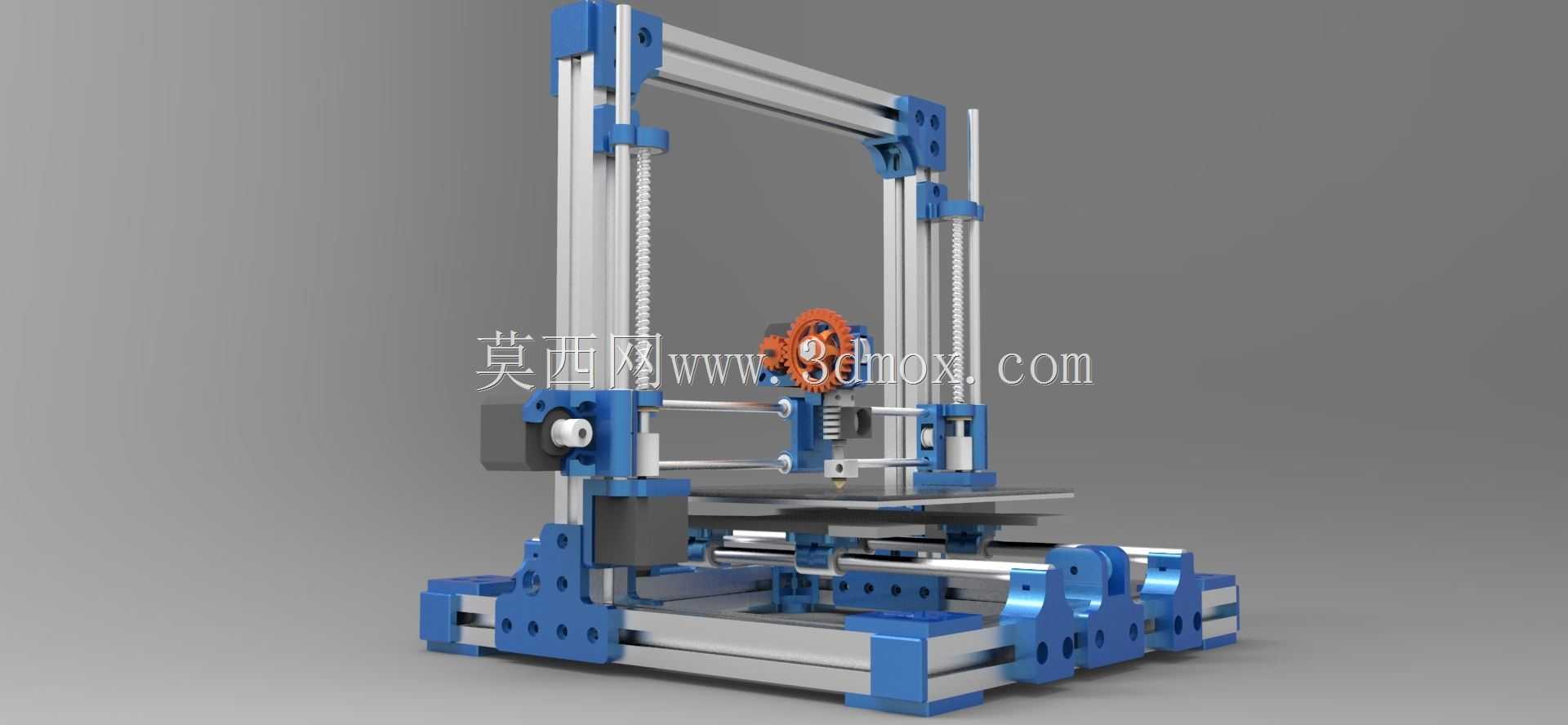

　　这套三维结构围绕桌面级熔融沉积成型设备的核心运动与挤出单元展开，建模时把X向横移、Z向升降、耗材推送和喷头安装四个功能区放在同一装配基准上处理，便于在方案阶段检查杆件穿装、电机避让和喷嘴工作位置。实际应用中，这类结构常见于小型创客设备、教学实验平台以及工装夹具小批量试制场景，用来将PLA、ABS等丝状耗材熔融后逐层堆积，完成零件样件、治具垫块、结构验证件的快速制作。

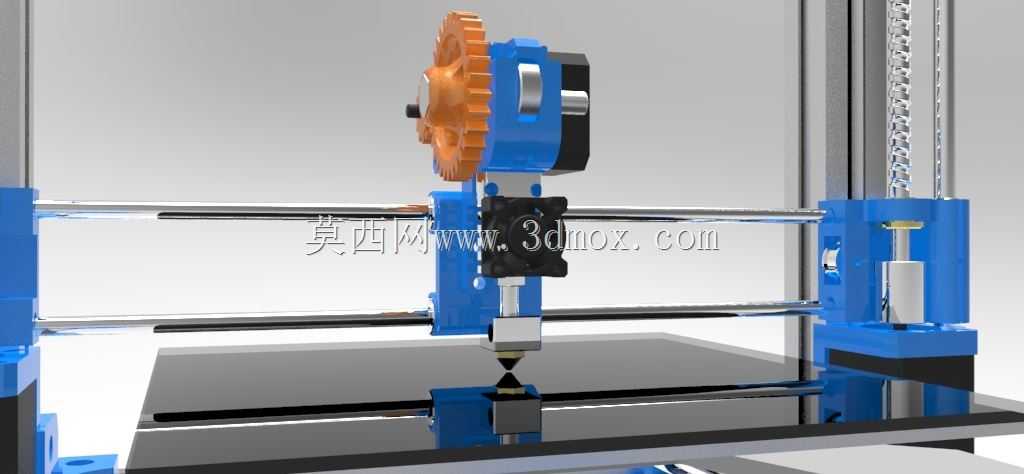

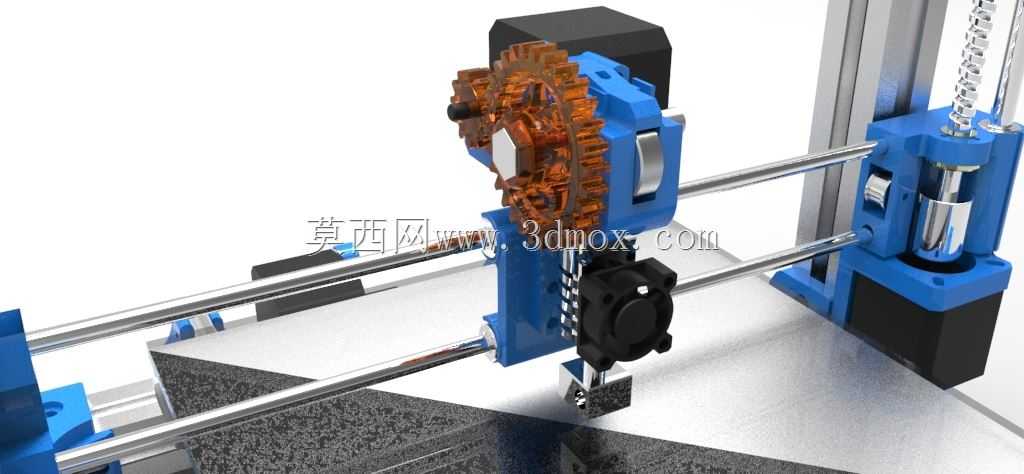

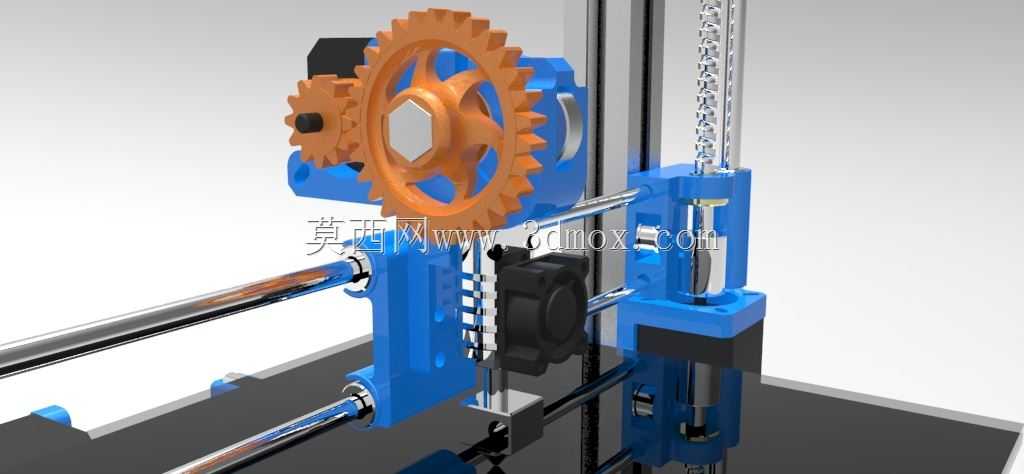

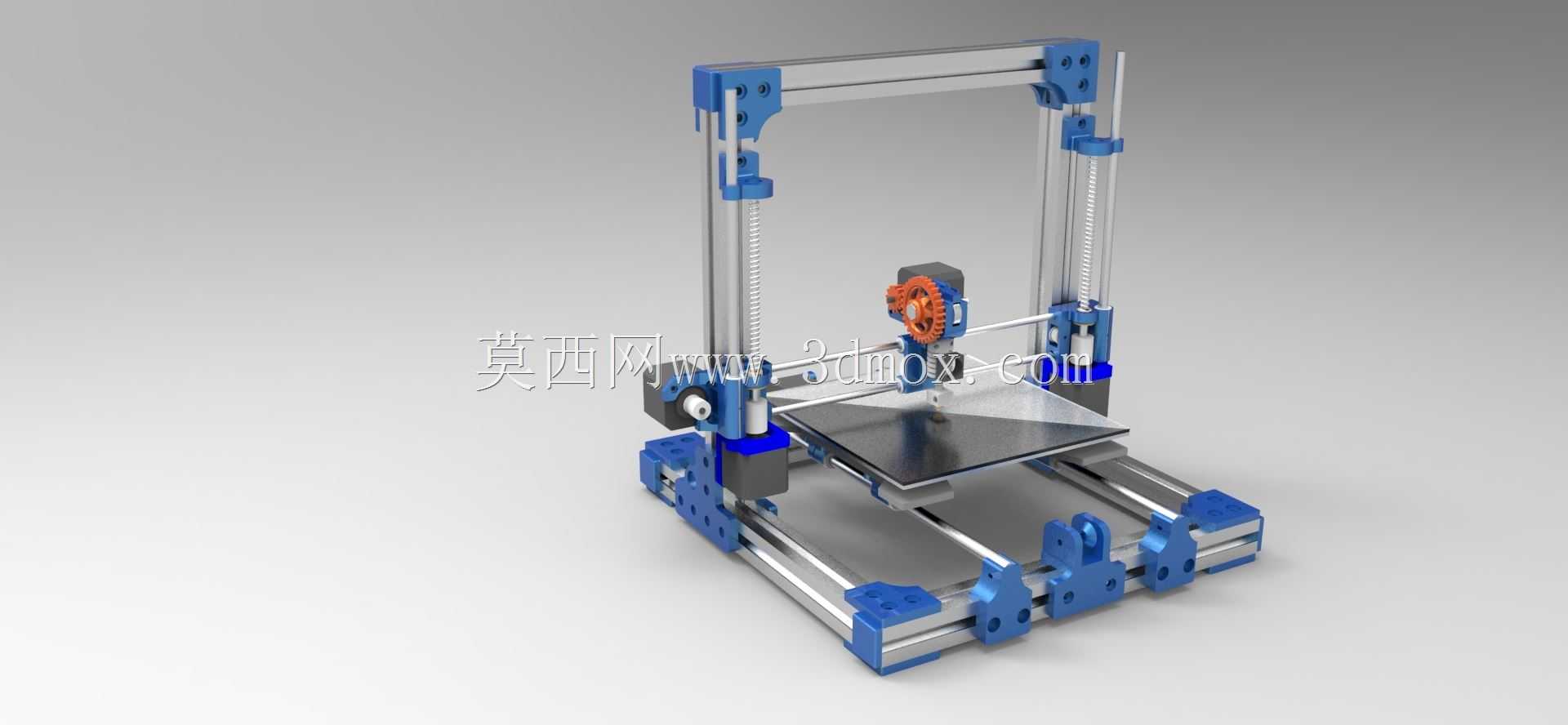

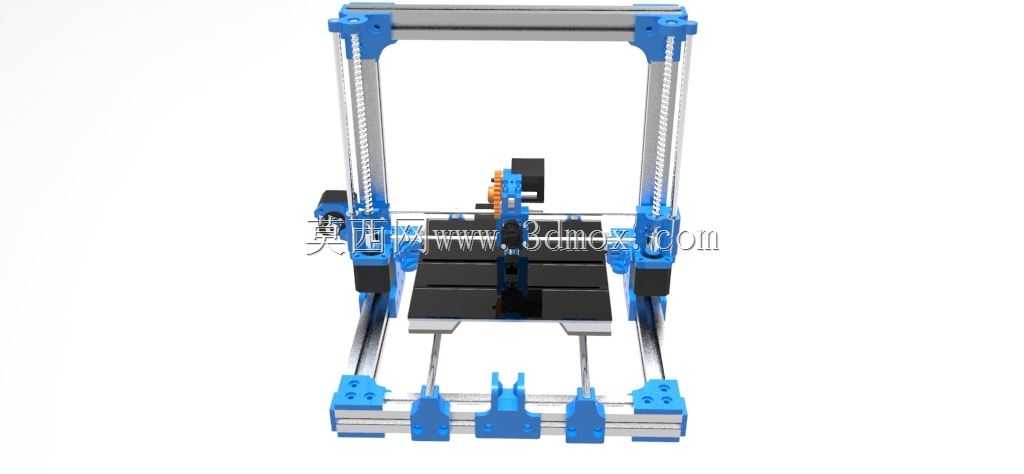

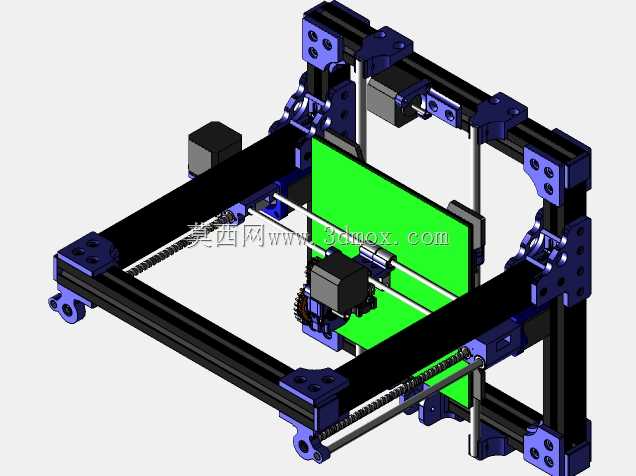

　　从布局上看，两根平行光轴承担X向导向，挤出滑车通过直线轴承跨装在光轴上，运动阻力小，同轴度要求明确。Z向采用丝杆与导向立柱组合，丝杆负责把旋转运动转换为平台或横梁的竖直位移，立柱限制侧向摆动；建模时需要保留丝杆端部支撑、螺母座连接以及电机输出端的同轴空间，避免装配后出现丝杆受弯、螺母卡滞。挤出部分一侧布置步进电机，电机输出扭矩经减速齿轮传递给送料轮，齿轮外露的棕色轮齿用于表现耗材咬合路径，送料轮压紧丝状材料后将其送入热端。热端附近设置散热风道和风扇安装位，冷端散热与喉管隔热区域必须留出气流通道，否则热量上窜会造成耗材提前软化、堵料或送料失步。

　　设计思路上，该结构没有把机架外壳作为重点，而是突出可动部件之间的约束关系。蓝色钣金或机加工支架作为主要承托件，既要固定电机、齿轮轴和直线轴承，又要为喷嘴、风扇、料管夹持件提供安装面。支架上的孔位需要区分定位孔、过孔和锁紧孔：轴承位关注孔径与轴向挡边，电机位关注螺孔间距和输出轴间隙，喷头位关注喉管中心线与喷嘴底面的垂直关系。滑车在两根光轴上的跨距不宜过窄，跨距不足会导致喷头受侧向力时偏摆；但也不能无限加宽，否则会增加运动质量，影响加减速阶段的定位稳定性。

　　外形边界方面，X向横梁长度决定打印宽度，光轴伸出支架后要给轴座、同步带或端部限位留出位置；Z向丝杆有效行程决定层厚累积方向的可打印高度，丝杆顶端和底端不能与框架、电机外壳发生干涉。挤出滑车的宽度受电机外径、齿轮直径和风扇尺寸共同约束，喷嘴中心线应尽量靠近导向支撑面，以减小悬臂力矩。安装时，光轴与丝杆的平行度、X轴与Y轴基面的垂直度、喷嘴相对于成型平台的平行度都是调试重点。若光轴固定座不同轴，滑车会出现周期性紧涩；若Z向丝杆与导向柱偏差较大，平台升降会产生层纹偏移；若挤出齿轮压力过大，则会磨碎耗材，压力过小又会出现送料不足。

　　功能特性上，该方案把减速送料、喷头散热、横向移动和竖直升降集中表达，适合用于机构演示、运动干涉检查和非标改型。工程人员可以在此基础上调整电机规格、更换直线轴承长度、增加同步带轮或改近程挤出为远程送料。对于三维建模从业者而言，模型的价值不只在外观还原，更在于理解装配顺序：先固定光轴和立柱，再装入滑车与丝杆螺母，随后装配电机、齿轮和热端，最后检查风扇、线束和料管在极限行程内是否拉扯。整个结构体现了桌面成型设备对轻量化、刚性、可维护性的平衡，也为后续细化标准件、工程图和BOM拆分提供了清晰基础。
