简易车床快装夹紧工装夹具结构

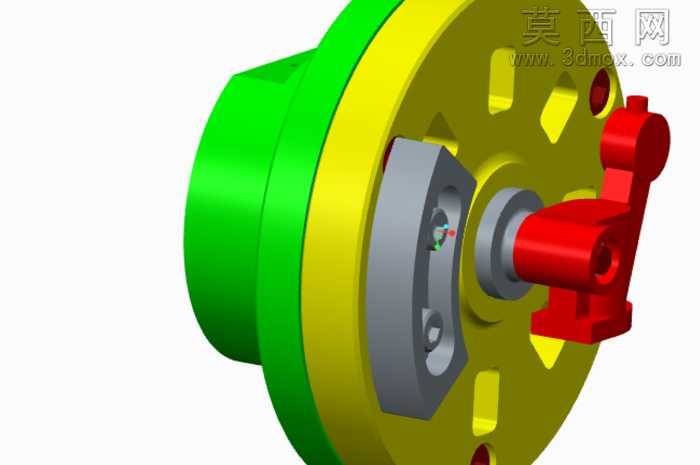

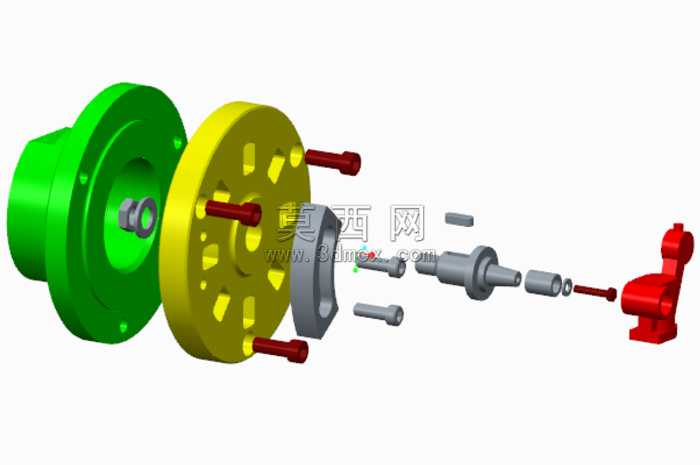

本作品为面向普通车床使用的简易装夹夹具三维建模成果，整体建模过程围绕车床装夹的实际作业需求展开，在三维建模软件中完成全参数化结构搭建，从夹具的基座连接端到夹紧执行端均按照实际加工比例完成尺寸匹配，确保各部件装配关系符合机械装配公差要求。模型渲染阶段采用高对比度的分色材质方案，将与车床主轴连接的基座端设置为醒目的亮绿色材质，中部的法兰盘主体采用明黄色哑光金属材质，夹紧定位块采用深灰色硬质合金质感材质，手动操作的夹紧拨杆采用正红色工程塑料质感材质，通过差异化的材质区分让各功能部件的边界清晰可辨，无需额外标注即可快速识别夹具的不同功能模块。从结构设计来看，该夹具采用法兰盘式连接结构，绿色端为与车床主轴端适配的连接基座，可直接与车床主轴的安装止口完成定位配合，保证夹具整体的回转同轴度；黄色法兰盘主体为夹具的承载基体，盘面开设的减重槽既可以降低夹具整体的自重，减少车床主轴的额外负载，也可作为装夹过程中的排屑通道，避免加工碎屑堆积在夹具定位面影响装夹精度；灰色定位块为工件的定位基准面，加工时可根据待加工工件的外形轮廓更换适配的定位块，实现不同外形工件的快速装夹；红色拨杆为手动夹紧操作部件，通过偏心轮结构带动内部的夹紧机构完成锁紧与松开动作，无需额外扳手即可完成工件的装拆操作，大幅提升小件加工的装夹效率。设计思路上摒弃了复杂的液压、气动夹紧结构，全部采用纯机械手动结构，整体结构简单可靠，加工制造成本低廉，维护难度极低，非常适合小型加工场景下单件、小批量工件的快速装夹作业，建模过程中对所有活动部件的运动行程做了干涉检查，确保夹紧拨杆在全行程转动过程中不会与法兰盘、定位块发生碰撞，各活动部件的配合间隙预留合理，既不会出现卡滞也不会因间隙过大导致装夹松动，模型完成后通过渲染软件调整了各材质的反光度与粗糙度参数，让最终展示效果既能够清晰体现金属部件的质感，也不会因过度反光影响结构细节的观察，完整还原了夹具的实际外观形态与结构组成。
