小型台式中心孔加工车床结构设计

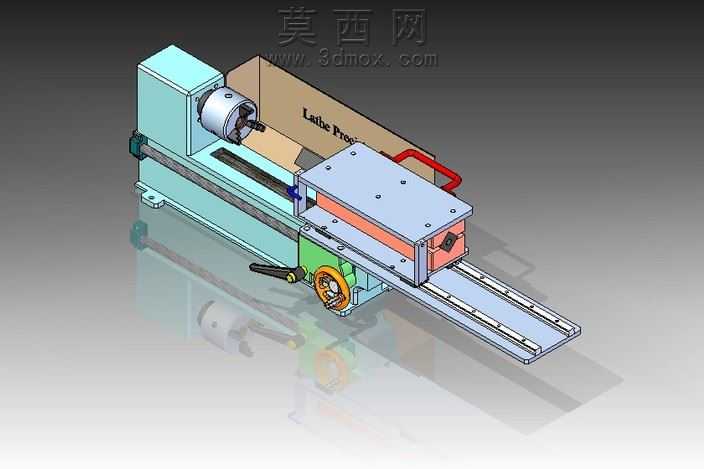

本作品为手动操作的小型台式中心孔加工车床三维建模成果，采用Solid Edge ST5完成全参数化建模与装配验证，整体结构紧凑适配小尺寸工件的中心孔钻削、端面修配等轻量加工场景。建模过程中首先完成整体布局规划，以卧式床身作为基础承载结构，左侧设置主轴夹持单元，配置三爪卡盘结构用于工件装夹固定，主轴箱外壳采用浅青蓝色哑光金属材质，还原铸铁箱体的磨砂质感，卡盘金属爪件做镀铬亮面材质处理，清晰区分装夹运动部件与固定箱体结构。床身部分铺设双平行直线导轨作为进给运动基准，导轨采用高碳钢亮面材质，表面做磨削纹理处理，精准还原导轨的高精度导向属性。中部进给滑台采用分层结构设计，下层为手动进给拖板，配置手轮操作机构，手轮外圈做防滑滚花纹理，摇柄采用黑色橡胶材质，拖板传动部分隐藏于床身内侧，建模时完整还原丝杠螺母的传动配合关系，保证滑台沿导轨的直线进给运动逻辑符合真实机械结构。上层为钻削动力头安装座，采用灰蓝色钢板焊接结构外观，表面做喷漆哑光质感，安装座侧面设置红色U型提手，便于调整工位时的搬移操作，动力头前端设置钻夹头安装位，可适配不同规格的中心钻刀具，完成工件端面的中心孔加工工序。建模过程中对所有运动部件做了装配干涉检查，验证卡盘旋转、滑台进给、刀具进给的全行程无碰撞，所有连接螺栓、定位销等标准件均按实际规格建模，还原真实设备的装配细节。渲染阶段采用工作室均匀布光，突出金属材质的反光特性与不同部件的材质区分，床身底部设置四个可调支撑脚，用于设备调平保证加工精度，整体结构设计兼顾手动操作的便捷性与小型零件加工的实用性，可作为小型加工设备研发、教学演示的三维参考模型，完整呈现了台式中心加工车床的机械结构组成与运动逻辑。
