镂空流线型高跟女鞋鞋跟支撑结构

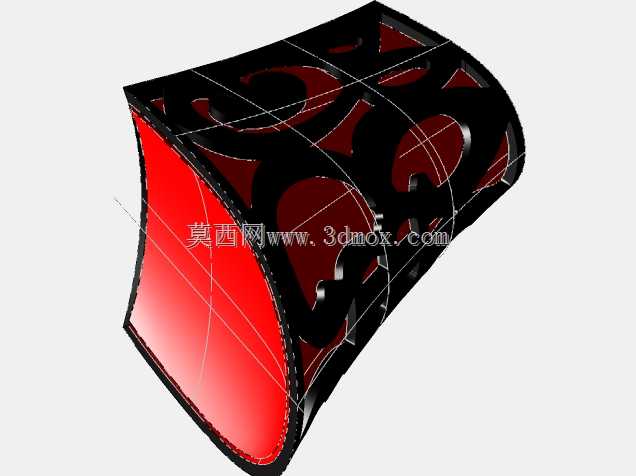

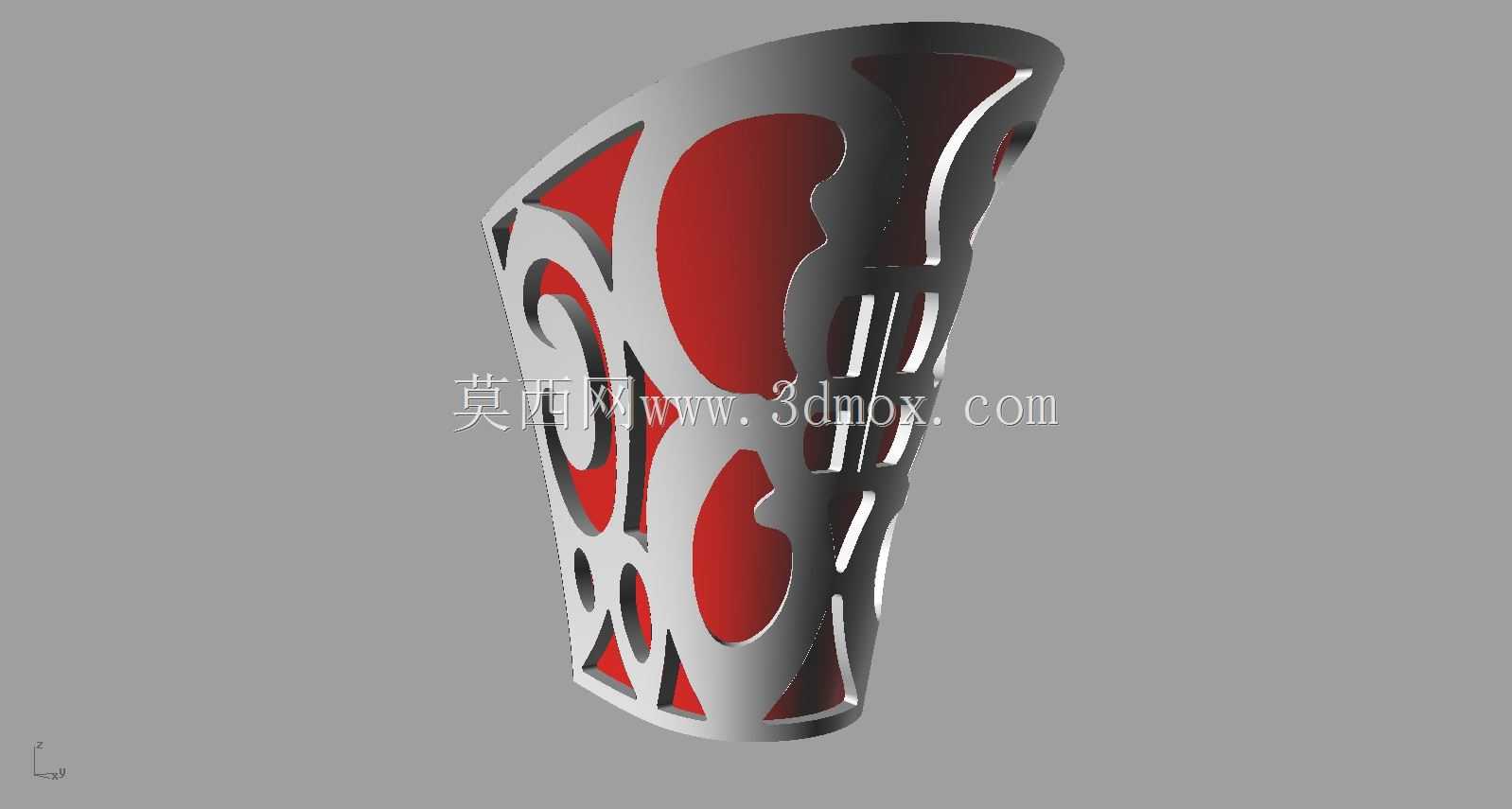

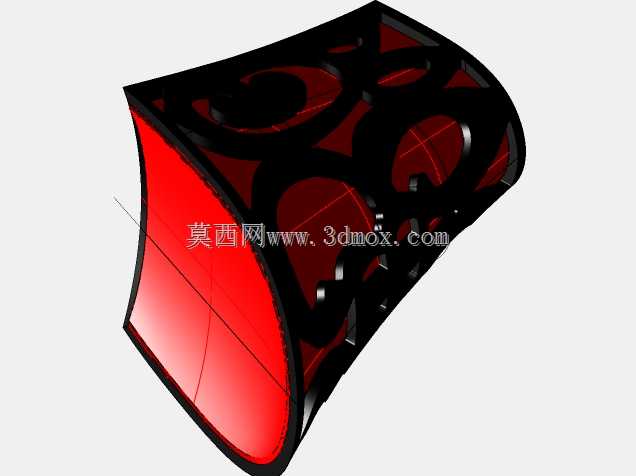

　　这款鞋跟采用上宽下窄的锥形悬臂支撑形态，整体沿鞋身后跟安装面顺势收窄，顶端贴合鞋底后跟的弧形结合面，底端收束为较小的触地接触面，承担穿着状态下人体后跟区域的主要竖向载荷。结构外侧做大面积艺术化镂空处理，镂空轮廓由连续流畅的自由曲线围合而成，曲线之间保留的实体筋条沿载荷传递方向交错分布，既削减了构件整体自重，又形成通透的视觉效果，内衬区域可搭配异色衬件，透过镂空窗口形成鲜明的色彩层次，适配时尚女鞋、展示样鞋、创意鞋履的外观设计需求。

　　从受力逻辑来看，鞋跟属于典型的悬臂受压构件，行走过程中除竖向压力外，还会承受起步、制动时产生的侧向弯矩与扭转力矩。建模时优先保证顶端安装结合面的有效接触面积，该面需要与鞋底后跟腔体完全贴合，预留粘接或紧固件连接的工艺余量；根部过渡区域做加厚处理，避免应力集中在跟体与鞋底的衔接转角处。镂空筋条的走向并非单纯装饰，主承重筋沿顶端安装面指向底端触地点布置，辅助筋横向衔接相邻主筋，约束薄壁壳体的局部变形，让镂空后的壳体仍具备足够的抗扭刚度。

　　外形尺寸方面，跟体高度依据女鞋高跟常规规格设定，顶端轮廓匹配36至39码女鞋后跟的安装边界，底端触地面预留耐磨垫片的安装位，可后续加装橡胶跟垫提升防滑与耐磨性能。跟体壁厚在镂空区域保持均匀过渡，非镂空实体段壁厚适度增加，既适配注塑、3D打印等成型工艺的壁厚要求，也避免薄壁处出现成型缺陷。安装边界上，顶端结合面的弧度需要与鞋楦后跟数据对齐，装配时跟体前缘不与鞋内腔足跟活动空间干涉，外侧轮廓不超出鞋身后跟的外观包覆范围。

　　设计过程中先在三维软件中搭建锥形基础曲面，确定上下两端的轮廓边界与整体拔模斜度，再在曲面上绘制艺术化镂空曲线，将曲线投影至锥面后剪切出窗口，随后对所有剪切边缘做圆角过渡，消除锐边应力集中。内衬构件可独立建模，从跟体内侧装入，与外壳保留微小间隙避免装配干涉，既可以作为装饰色件，也能在镂空内侧形成封闭遮挡，防止杂物进入跟体空腔。

　　实际应用场景中，这类结构既可以作为量产时尚女鞋的功能支撑件，选用高强度工程塑料或金属材质通过注塑、铸造工艺批量生产，也可以作为定制鞋履、鞋类设计参赛作品、橱窗展示样鞋的创意构件，通过增材制造直接完成成品制作。结构校核时重点关注根部弯曲强度、底端触地的抗压稳定性，以及镂空筋条在反复踩踏载荷下的疲劳寿命，针对不同鞋跟高度可等比例缩放跟体锥度，同步调整筋条宽度与壁厚，保证外观造型与结构强度的平衡。
