钢制轮毂轮辋轮辐一体化结构设计

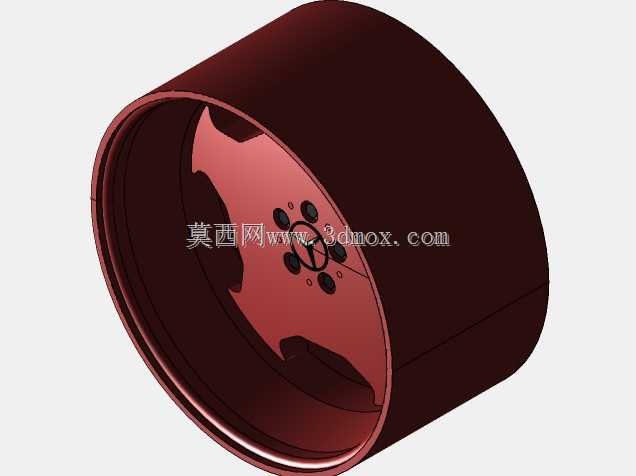

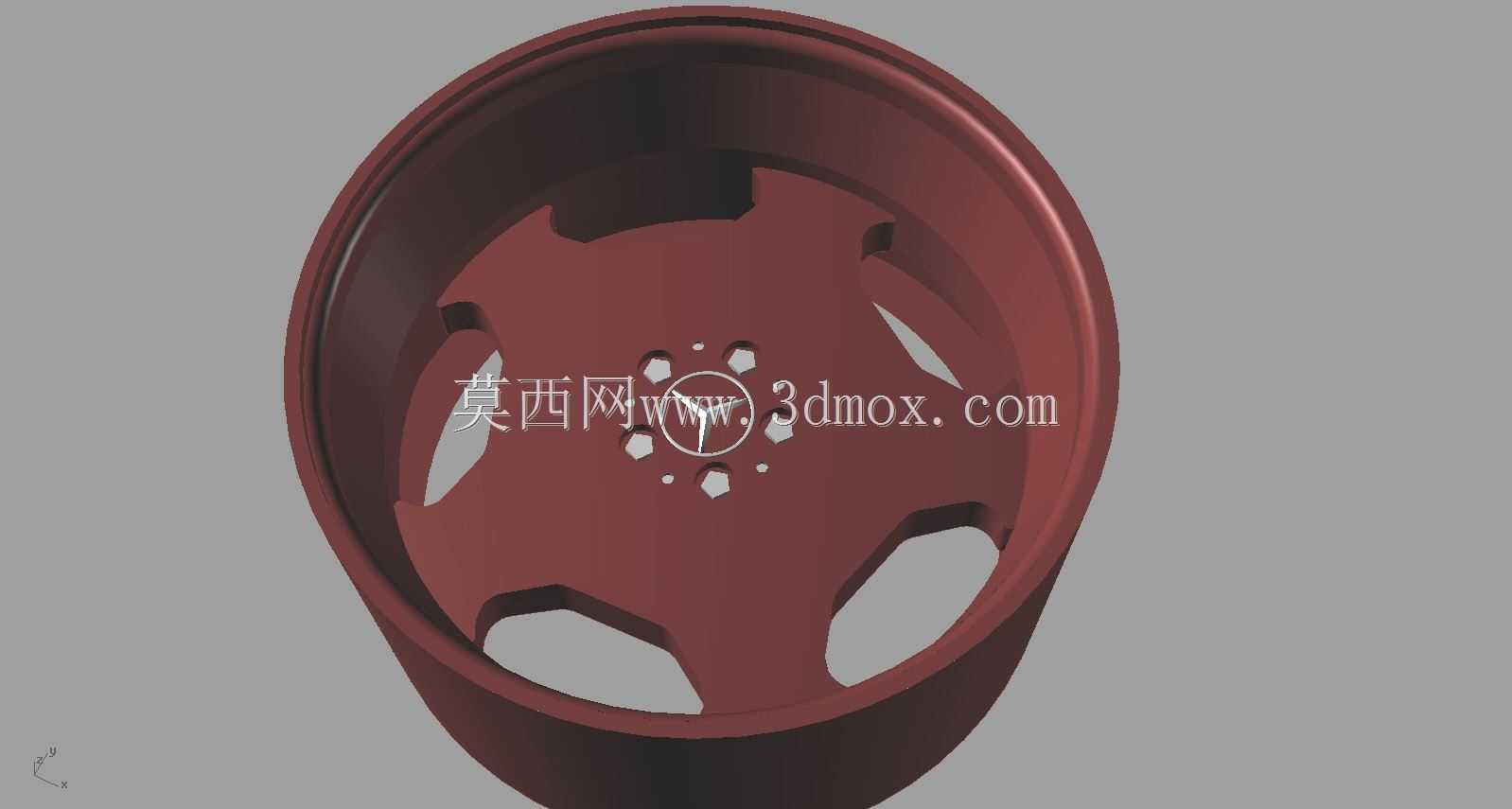

　　该轮盘类零件属于行走承载系统的核心回转构件，整体采用深盆式一体成型结构，外缘为连续卷边的环形轮辋筒体，内侧盘面均匀分布五处大尺寸异形镂空窗口，中心区域设置环形螺栓安装孔组，孔位沿圆周等角度排布，中心预留轴头避让通孔，盘面与外筒壁之间通过大弧度过渡曲面衔接，无尖锐应力集中棱边。从实际装车场景来看，这类轮盘多用于小型乘用车辆、场地作业代步车或者低速改装车辆的行走端，外侧轮辋筒体用于嵌装轮胎胎圈，承担轮胎充气后的径向张紧力与车辆行驶过程中的路面冲击载荷，内侧盘面的镂空窗口一方面为制动盘、制动卡钳预留散热与安装避让空间，车辆持续制动产生的热量可以通过开窗直接向外流通，避免热量淤积在轮腔内部加速橡胶件老化，另一方面也大幅降低轮盘自身自重，减少行走系统的非簧载质量，提升悬架响应速度。

　　做结构设计时首先要锁定安装边界：中心孔直径需要与车桥轴头的外圆尺寸形成间隙配合，装配后轴头端面完全贴合轮盘中心的定位凸台，保证轮盘回转中心与车桥轴线同轴；周边螺栓孔的分布圆直径、孔数、单孔孔径都要和车桥法兰的安装孔位一一对应，螺栓穿入后锥面或球面压紧孔口倒角，实现轮盘的对中锁紧，设计阶段需要逐一核对螺栓头部的沉入深度，保证锁紧后螺栓端面不高出轮盘外侧安装面，避免后续加装装饰盖时出现干涉。轮辋部分的内径、轮缘宽度、胎圈座的径向高度都要匹配选定规格的轮胎，筒体两端的翻边圆角需要贴合轮胎胎圈的唇部轮廓，充气后胎圈可以完全卡入轮辋的锁止槽内，车辆转向、承受侧向力时轮胎不会出现脱圈风险。

　　盘面的五处开窗轮廓采用平滑曲线过渡，开窗之间保留的辐条截面从中心向外逐渐加宽，载荷从中心安装位向外缘轮辋传递的过程中，材料截面可以连续承接弯矩，不会在开窗拐角处出现应力突变；建模时每一处开窗的边缘都做了等壁厚偏移处理，盘面整体壁厚均匀，冲压成型过程中板材流动阻力一致，不会出现局部拉裂或者起皱缺陷，后续如果采用铸造工艺生产，均匀壁厚也能避免冷却过程中局部缩松。轮盘外侧的筒壁深度需要结合制动总成的轴向尺寸核算，制动盘装入轮腔后，卡钳的最外端与轮辋内壁之间要预留足够安全间隙，车辆经过颠簸路面悬架上下跳动时，轮盘随车轮一同摆动，不会和卡钳、制动管路发生剐蹭。

　　从受力维度拆解，车辆静止时轮盘承受整车垂直载荷，载荷从轮胎接地点经轮辋传递到辐条，再汇聚到中心螺栓安装面；加速、制动工况下辐条还要传递扭矩，转向时侧向力会让轮辋边缘承受附加弯矩，因此辐条与轮辋衔接的圆角区域、螺栓孔周边的挤压面都是强度校核的重点位置，建模时可以在这些位置适当增加局部加厚余量，同时在盘面外侧预留动平衡配重块的安装空间，轮盘完成轮胎装配后做动平衡检测时，配重块可以牢固卡在轮辋外缘，不会在高速旋转时甩出。整个零件的所有回转特征同轴度要求统一，建模过程中以中心轴线为全局基准，所有圆周阵列特征均围绕该基准生成，后续出工程图时可以直接标注同轴度、端面圆跳动公差，指导加工与装配环节的精度控制。
