带菱形滚花防滑纹理的圆柱套筒结构

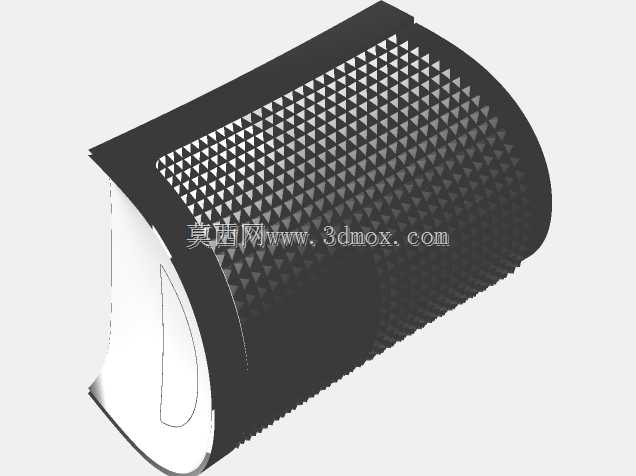

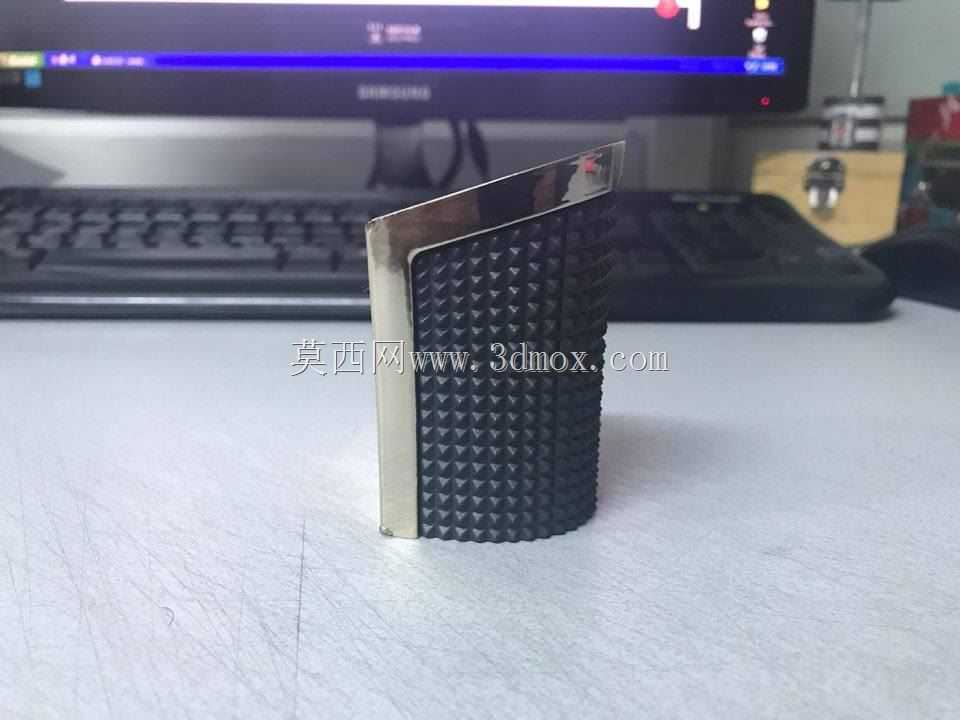

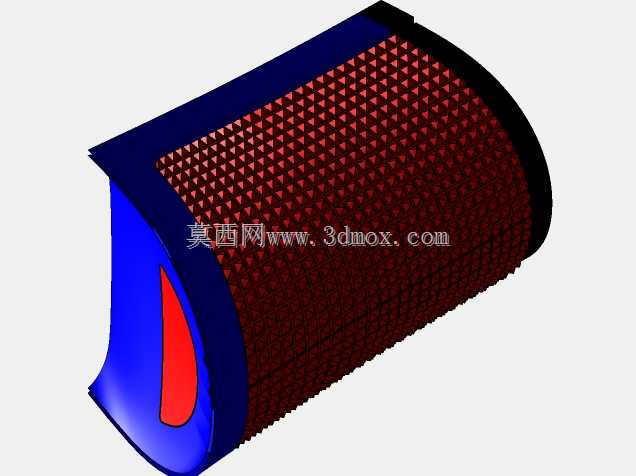

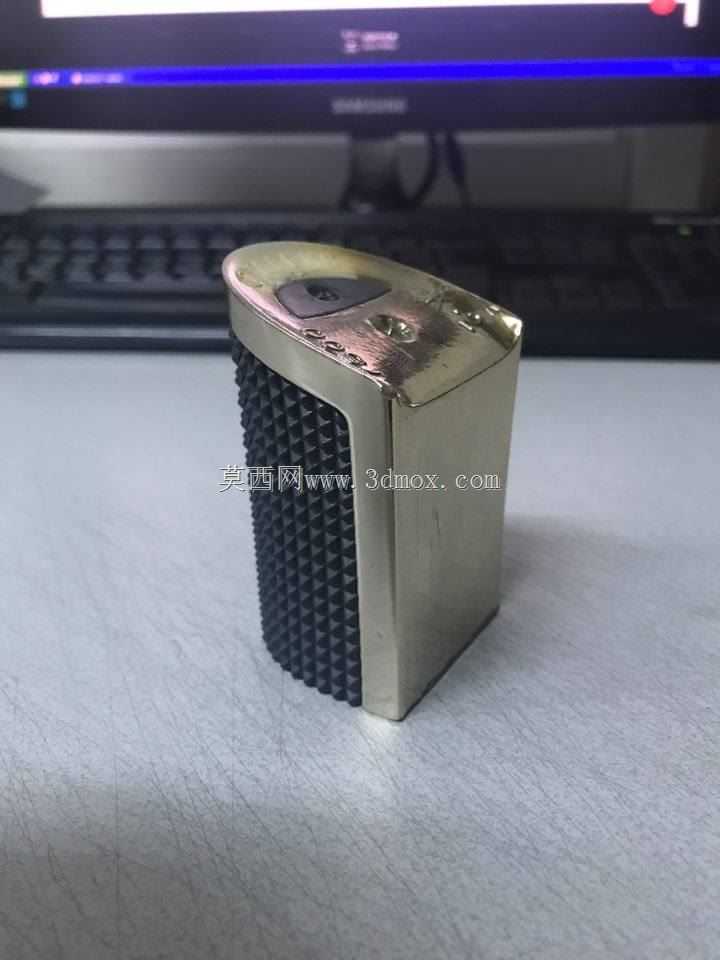

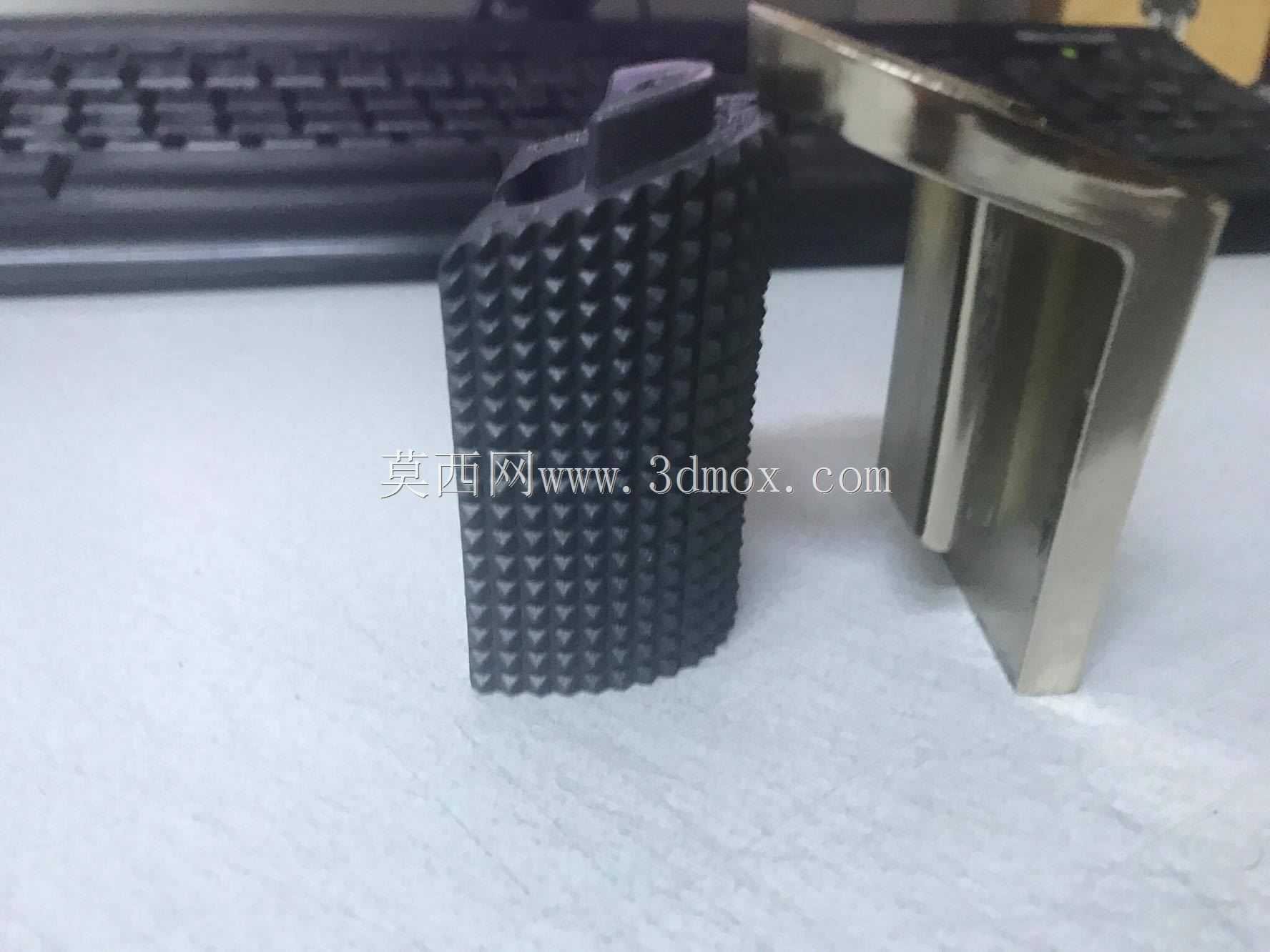

　　在车间做工装夹具、手动操作旋钮以及需要频繁拆装调整的机械部位时，光面圆柱握持件很容易出现打滑、施力不足的问题，这款带满圈菱形滚花纹理的圆柱套筒结构，正是针对这类手动操作场景完成的结构设计。整个零件主体为同轴圆柱构型，上下两端预留了光滑的环形封边，中间绝大部分外圆柱面全部加工出连续交错的菱形凸起网格，纹理沿圆周方向均匀排布，轴向方向逐行错位对齐，每一处菱形凸棱的棱边都做了微小的圆角过渡，既保证握持时手指与零件表面有足够的咬合摩擦力，又不会因为棱边过于尖锐划伤操作人员的手部皮肤。从实际使用场景来看，这类滚花套筒常被用作设备调节旋钮的外套、手动锁紧轴的握持段、工装定位销的拔取套，也可以作为小型手持工具的防滑握柄使用：在设备调试工位，

　　操作人员需要频繁转动锁紧螺母来调整导轨行程，光面金属件在沾有切削液或者润滑油的状态下，手指很容易滑脱，滚花纹理形成的凹凸面可以打破油膜的连续附着，即使手上带有少量油污，也能传递足够的旋转扭矩；在需要手动拔取定位销的装配工位，套筒两端的光滑环边可以作为轴向施力的贴合面，手掌按压或者拉拔时不会被纹理硌伤，中间的滚花段则负责提供周向防滑能力，方便操作人员在拔取过程中小幅度转动销件，消除定位面的卡滞应力。设计过程中首先要确定的是套筒的内外径匹配关系，内孔需要和被包裹的芯轴保持过渡配合，通常选用H7/k6的配合公差，保证套筒压装到芯轴上之后不会出现周向转动或者轴向窜动，外圆的滚花加工余量需要提前预留，

　　因为滚花工艺是通过滚轮挤压工件表面让材料塑性变形形成纹理，加工后零件的实际外径会比滚花前的毛坯外径大0.2到0.5毫米，建模时如果直接按最终成品尺寸绘制光面外圆再叠加纹理，后续出工程图时就会漏掉毛坯尺寸的工艺标注，导致车间加工出来的零件滚花后外径超差，无法装入对应的安装孔位。纹理的参数选择也和使用场景直接相关：如果是用于轻载调节的旋钮，菱形纹理的凸起高度可以取0.3毫米，纹理间距1.2毫米，握持手感偏柔和，长时间操作不会磨手；如果是用于需要大扭矩锁紧的工装握套，凸起高度可以提升到0.6毫米，纹理间距2毫米，防滑能力更强，即使戴薄劳保手套操作也能获得清晰的触感反馈。零件两端的光滑环边宽度各占总轴向长度的十分之一左右，

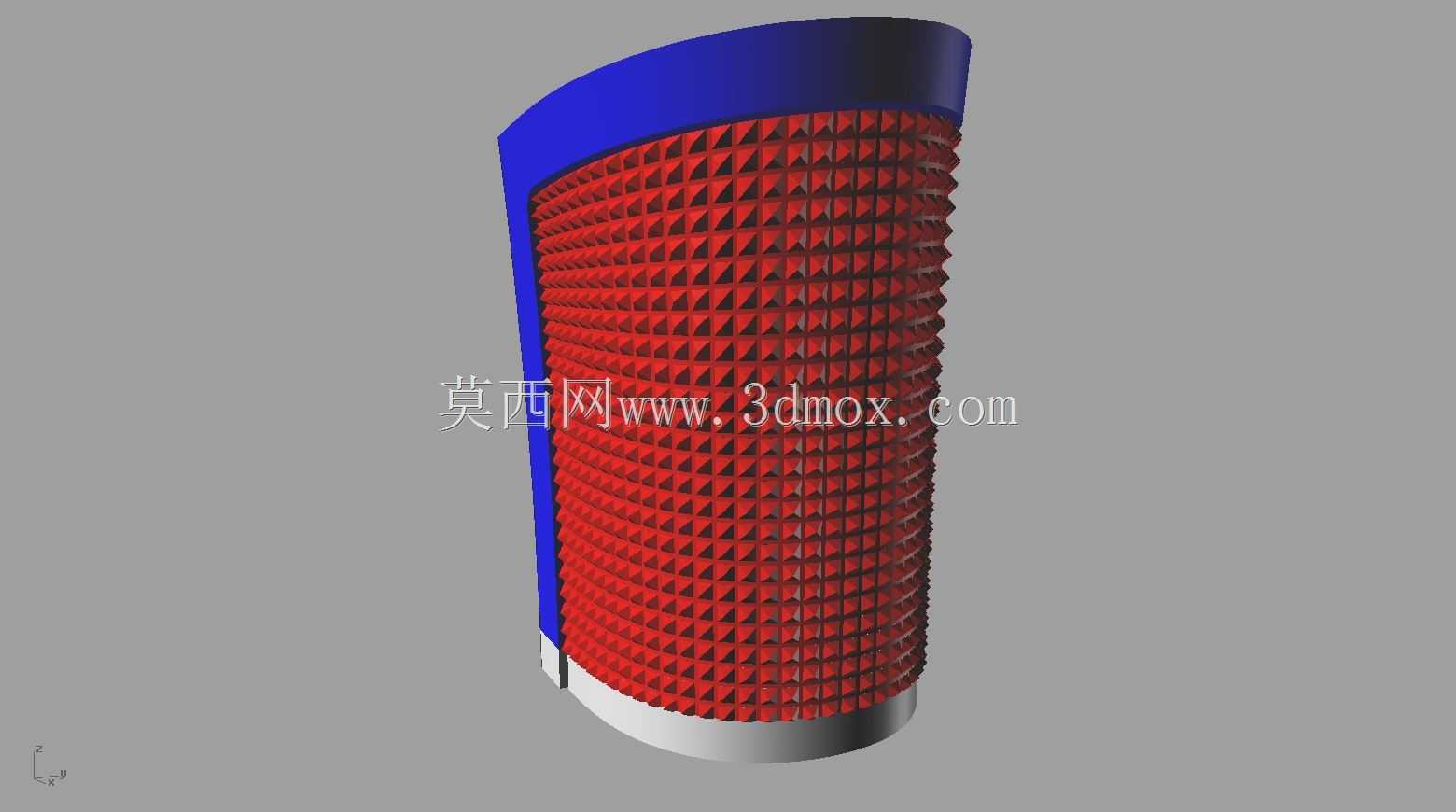

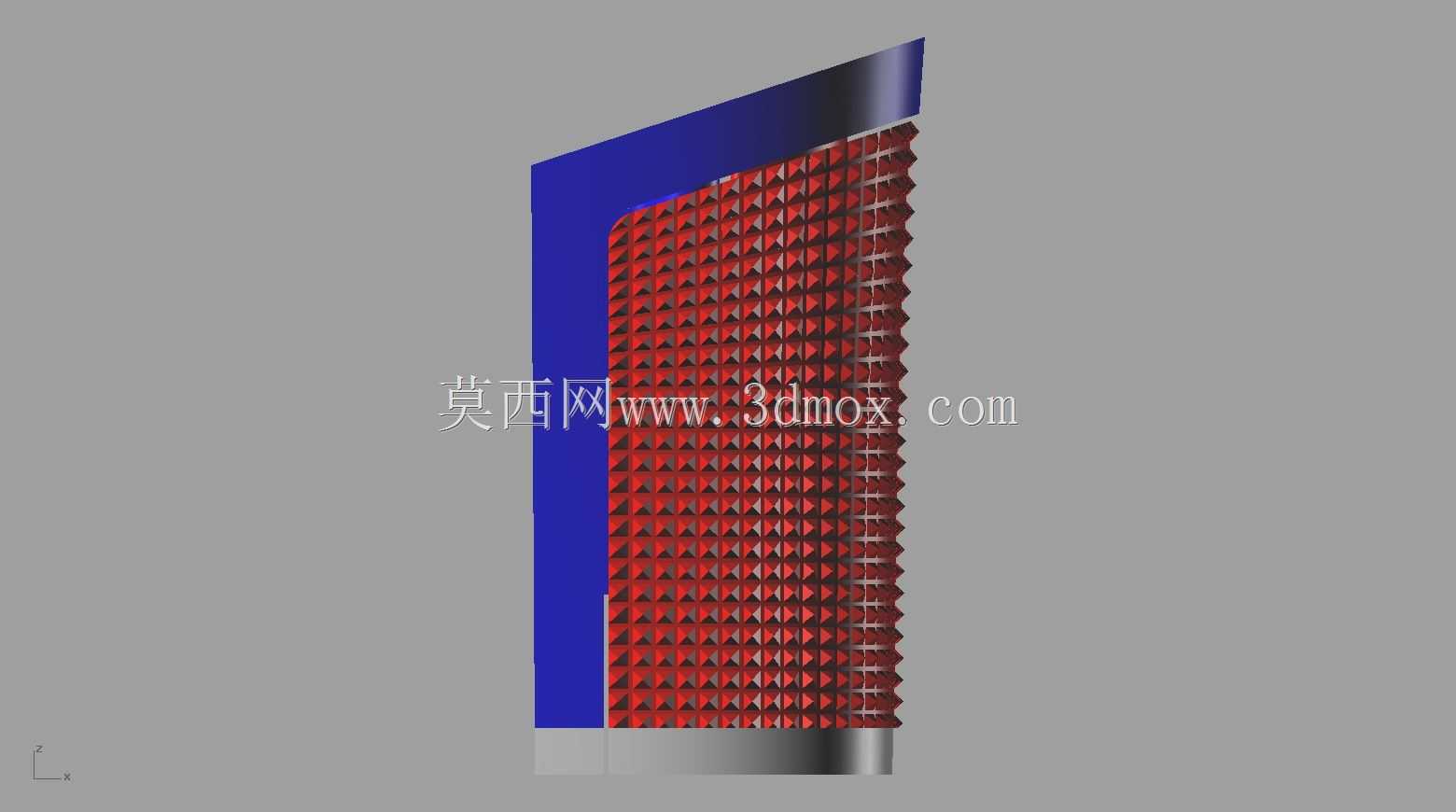

　　这个尺寸边界的设计有两个作用：一是滚花加工时刀具需要进刀和退刀的空间，两端预留光面可以避免滚花滚轮在零件端面处撞刀，减少工艺废品率；二是套筒压装到配套基座时，光面段可以作为压装工装的贴合受力面，压装力直接作用在光滑端面上，不会把滚花纹理压塌变形。从安装边界来看，套筒的轴向总长度需要比内部芯轴的握持段长2到3毫米，两端留出的微小凸边可以避免芯轴的金属端面直接磕碰工作台面，同时也能让滚花纹理完全覆盖操作人员手指的接触区域，不会出现手指部分握在光面段、部分握在纹理段的情况，保证周向摩擦力均匀分布。建模时纹理部分采用阵列特征完成，先绘制单个菱形凸台的截面轮廓，沿轴向做线性阵列、沿圆周方向做环形阵列，相邻两行的凸台沿周向偏移半个纹理间距，自然形成交错的网格效果，所有凸台和基体圆柱之间做合并布尔运算，避免出现零厚度面或者重叠几何体，后续导出到其他工程软件中做装配干涉检查时，不会出现几何错误。这类结构不需要额外粘贴防滑橡胶套，一体加工完成后没有额外的装配零件，在油污、粉尘较多的车间环境里不会出现橡胶老化脱落的问题，维护成本极低，在通用工装、手动操作机构、小型设备调节部位都有很高的复用价值。
