齿轮链条钻石纪念奖杯创意摆件

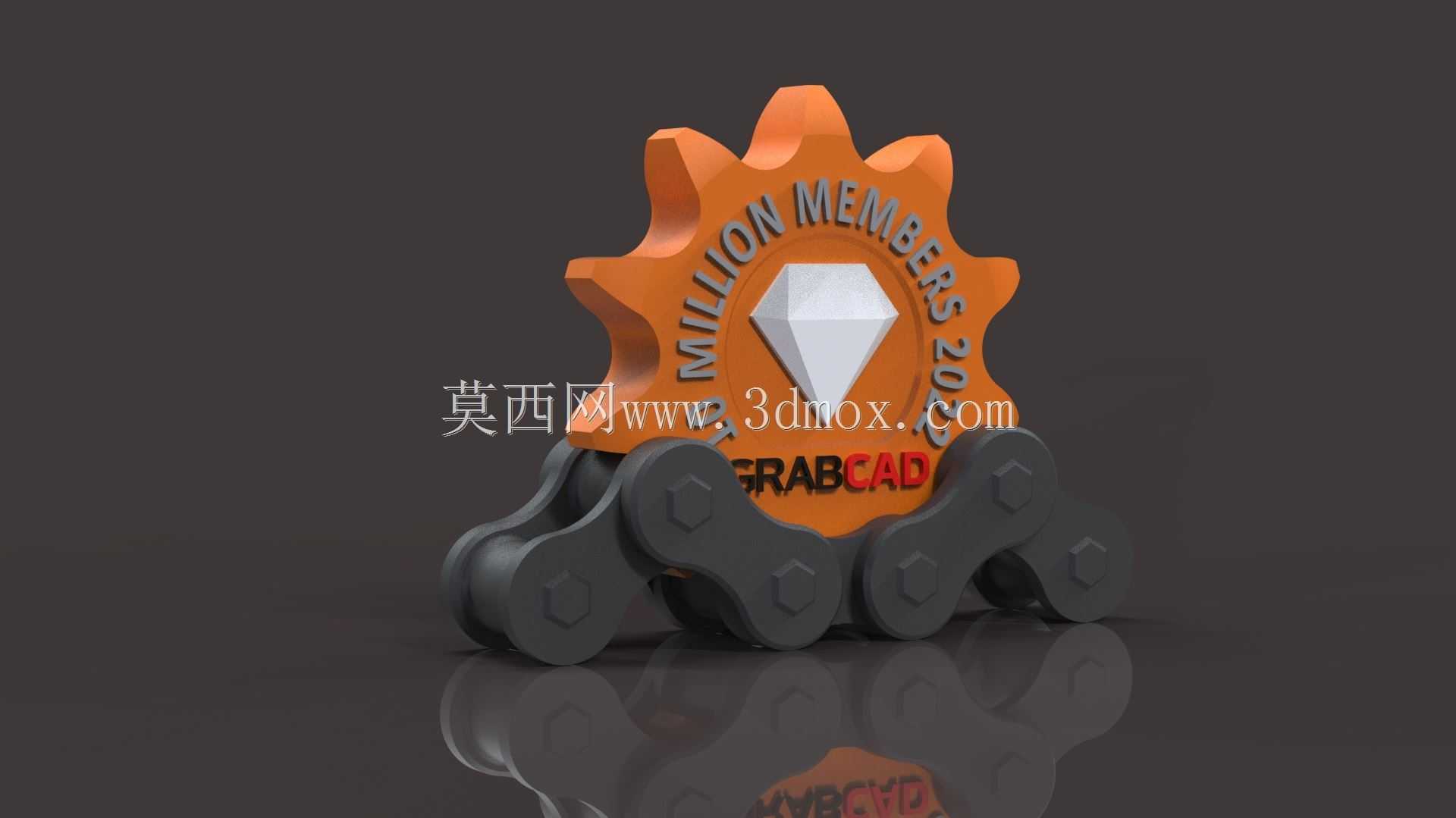

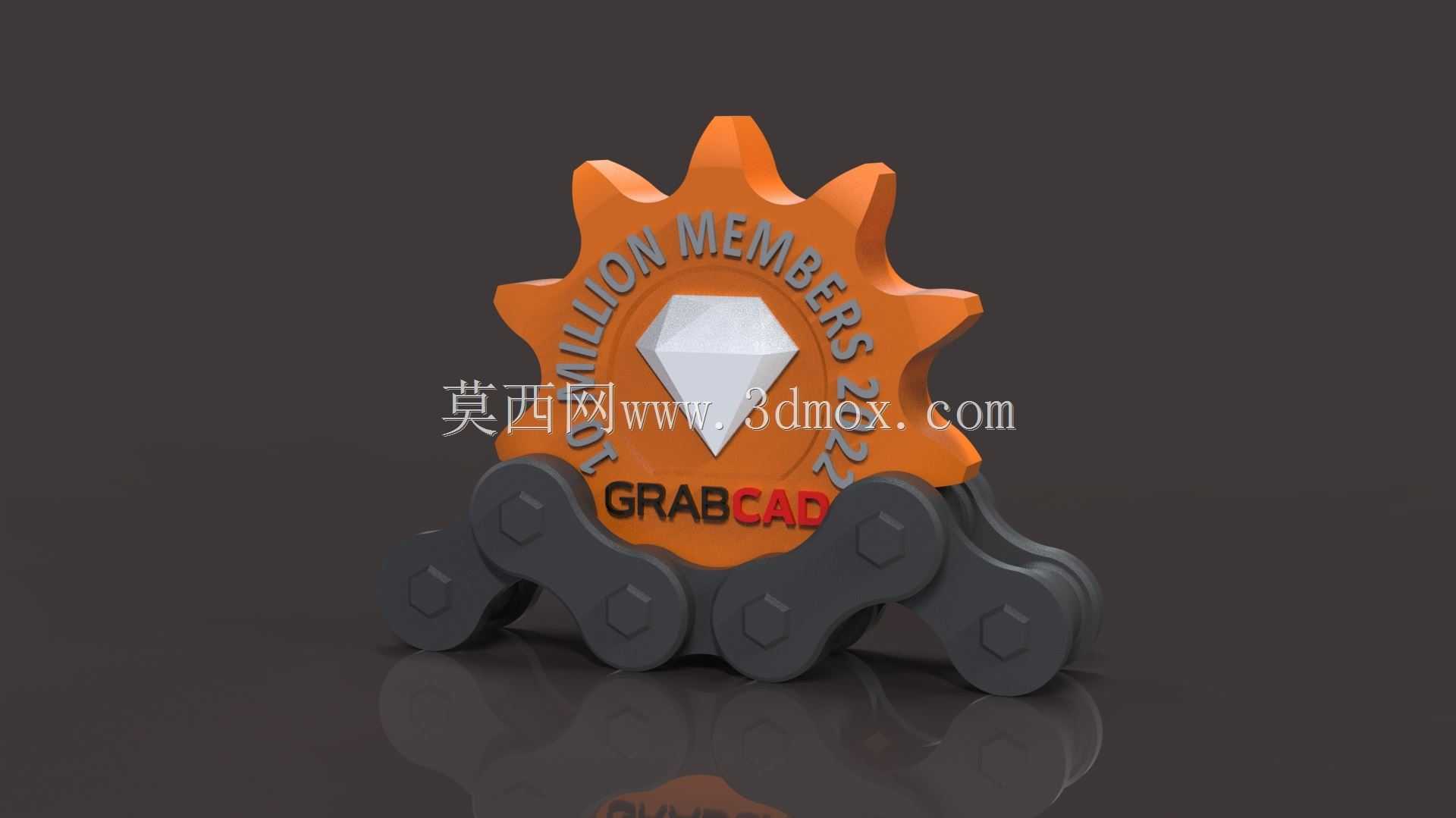

　　这套创意纪念摆件的结构设计完全从机械传动元素中提取视觉符号，主体上部采用带齿廓外缘的星盘造型，齿形参照标准渐开线直齿轮的齿顶、齿根过渡曲线做等比例放大，没有采用常规奖杯光滑圆弧外轮廓的处理方式，让工业属性直接通过最具辨识度的机械零件形态传递出来。星盘中心区域嵌入立体菱形钻石造型，钻石的多面棱边做了等壁厚实体处理，相邻刻面之间保留清晰的锐边交线，在渲染状态下可以自然呈现不同面的光影差，不需要额外附加贴图就能突出钻石的通透质感与立体感。星盘盘面预留环形文字排布区域，字符沿圆周方向做环形阵列排布，每个字符的拉伸厚度与星盘基体厚度保持一致，字符根部与盘面做融合过渡，避免薄壳特征在3D打印或者机加工过程中出现字符断裂、脱落的问题。

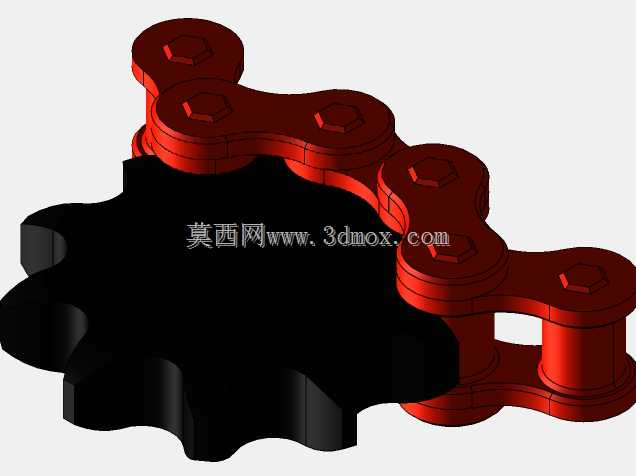

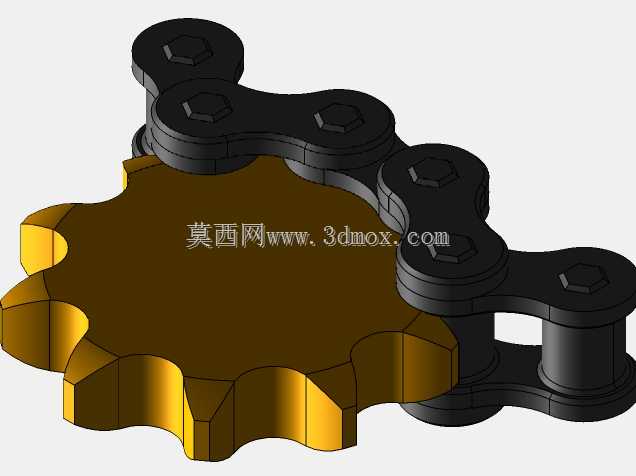

　　摆件下部支撑结构直接采用工业滚子链条的装配形态，选取三节完整的链节单元做承托，每节链节包含外链板、内链板、套筒、销轴四个核心结构，所有链板的轮廓按照标准链条的腰形孔外形绘制，板件厚度、销轴直径、链节间距的比例完全参照实际传动链条的参数比例缩放，没有为了造型随意更改链板的长宽比与孔位间距，哪怕作为装饰摆件，熟悉机械结构的人一眼就能识别出链条的真实结构逻辑。链条整体呈平缓的承托弧线排布，上部星盘的底部定位面刚好落在中间两节链节的上表面，星盘与链节接触的位置做了嵌入式定位凸台，凸台高度控制在2mm以内，既可以保证摆件摆放时星盘不会出现侧向滑移，又不会在外观上露出明显的拼接缝隙。

　　从实际使用场景来看，这类摆件既可以放在机械设计企业的前台展示柜、工程师办公桌面作为行业属性装饰，也可以作为工业主题活动、技术社区里程碑事件的纪念奖品，相比常规水晶、树脂奖杯，全机械元素的造型更契合制造业从业者的审美偏好。结构设计阶段特意把所有零部件的最小壁厚控制在1.5mm以上，链板上的销轴端部做了小圆角过渡，没有出现小于0.5mm的尖锐薄边，不管是采用光固化3D打印做光敏树脂成品，还是用PLA、ABS材料做FDM打印，都不需要额外添加大量支撑，钻石菱形的下表面悬空区域角度大于45度，打印时支撑可以很方便地去除，不会在外观面留下明显支撑痕迹。如果采用金属材质做压铸或者五轴加工，所有特征的拔模斜度统一取1.5度，齿形外边缘、链板外轮廓都没有倒扣结构，模具开模时可以直接沿竖直方向分型，不需要设计复杂的侧向抽芯结构。

　　安装边界方面，摆件整体的占地轮廓控制在200mm见方以内，底部链条的下表面为共面支撑，三个接触点处于同一水平面，不需要额外配置底座就可以平稳放置在平整桌面，摆放后整体重心落在星盘中心竖直线与链条支撑面的交点附近，哪怕受到轻微的侧向触碰也不会出现倾翻。星盘的最大外圆直径控制在160mm左右，整体高度控制在180mm上下，既不会因为尺寸过小显得细节局促，也不会因为体积过大占用过多办公桌面空间。结构装配关系上，链条的销轴与链板孔采用小间隙配合，作为摆件不需要实现真实链条的铰接转动功能，装配后可以直接用胶接方式固定所有链节相对位置，避免搬运过程中链节散开；星盘下部的定位凸台与链条中间链节的定位槽采用过渡配合，组装时可以直接压合定位，不需要额外设计复杂的连接紧固件。外观分色处理时，齿轮星盘、钻石、链条三个部分可以独立拆分输出，分别做橙色、透明/银色、黑色的表面处理，分件界面都设置在非外观直视的拼接位置，组装后不会露出明显的分模线，整体视觉上完整呈现齿轮托举钻石、链条承托主体的工业纪念意象。
