旋转式POV柱面显示装置机械总成

　　这套机械总成围绕柱面视觉暂留显示需求搭建，核心是把高速旋转的发光臂、动力输出、张紧传动和机架支撑整合在同一安装基准上，适用于展会互动装置、教学演示平台、桌面创意展示以及小型旋转成像设备的结构验证。装置工作时，动力源经带传动带动竖直主轴旋转，主轴上方的十字悬臂随之匀速扫过圆周空间；悬臂上布置的发光元件在旋转过程中按角度刷新亮灭，利用人眼视觉暂留形成连续的柱面画面。

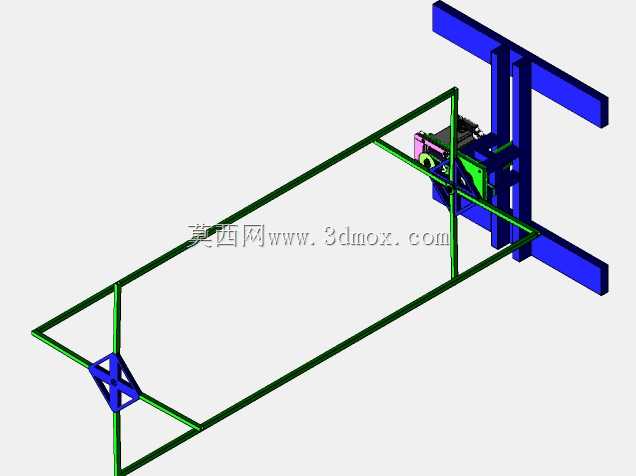

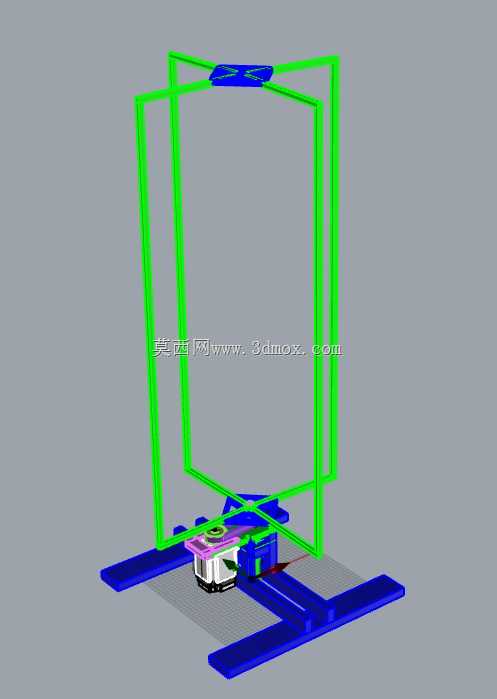

　　从结构层级看，下部为动力与安装区，中部为传动与张紧区，上部为旋转成像区。动力件采用立式布置，机身通过安装板与蓝色框架连接，输出端朝向传动带轮；紫色构件对应带轮、张紧座和电机安装过渡板，绿色构件对应主轴座、悬臂连接座和旋转臂，蓝色构件承担底架、立柱和侧向支撑。不同颜色在建模阶段用于区分装配关系，也便于干涉检查时快速识别运动件与固定件。

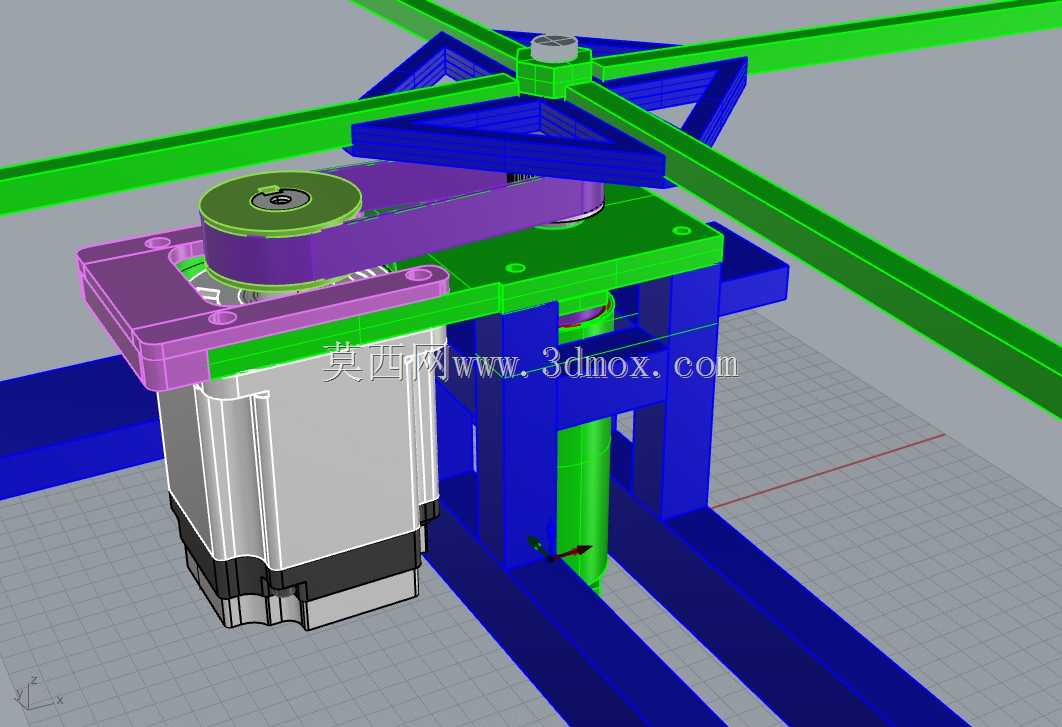

　　传动路线没有采用复杂齿轮箱，而是选择同步带式传动，这样可以在有限高度内完成电机轴到主轴的动力传递，同时通过张紧结构补偿带体松弛。带轮中心距、带轮包角和张紧轮位置都围绕紧凑机架布置，电机安装板预留调节空间，装配时可通过位移调整带体预紧力。该方案噪声较低、维护简单，对教学展示和桌面设备比较友好；若用于长时间连续运行，则需要重点校核带体疲劳、主轴跳动以及悬臂动平衡。

　　上部十字悬臂是成像范围的关键边界。悬臂沿径向向外伸展，旋转后形成的有效显示直径直接决定柱面画面尺寸；臂长越大，扫掠圆周越大，但末端线速度、空气阻力和振动也会同步增加。因此悬臂采用轻量化型材思路设计，在保证根部连接强度的前提下减少截面材料，中心座设置与主轴配合的定位面和紧固件，使四组臂在同一平面内保持对称。臂体上需要预留灯条或点状发光元件的安装槽、走线空间以及配重位置，实际制作时不能只关注静态装配，还要考虑高速旋转下线缆固定、元件防脱和离心载荷。

　　竖直主轴组件承担旋转支承任务，主轴座固定在绿色顶板上，内部应配置适合径向与少量轴向载荷的轴承支承。主轴下端连接从动带轮，上端连接十字臂座，两端同轴度会直接影响旋转稳定性。若主轴与电机轴平行度偏差过大，带传动会出现偏磨、噪声和跳动；若悬臂安装面与主轴轴线不垂直，旋转时会产生上下摆动，画面稳定性也会下降。建模时需要把轴承位、轴肩、锁紧件和带轮定位面作为同一尺寸链处理。

　　底架部分采用框架式结构，四根纵向支腿与底部横梁形成稳定支撑，顶板用于安装电机、主轴座和张紧组件。框架内部留出电机容纳空间，侧面开放，便于散热、检修和接线。底部轮廓需要与桌面或设备箱体固定孔匹配，安装边界主要由底架长宽、主轴高度、悬臂展开半径和电机外伸尺寸共同决定。整机装入外壳时，外壳内径必须大于悬臂旋转直径，并保留安全间隙；外壳若采用透明罩，还要考虑罩体与旋转臂之间的同心度，避免高速接触。

　　设计思路上，该装置优先保证旋转部件的可装调性：电机位置可调，带轮传动可拆，悬臂中心座可锁紧，框架支撑件数量少且承力路径清晰。固定件主要集中在底架和顶板，运动件集中在主轴、带轮和悬臂，这种分区方式有利于后续做动平衡校正、传感器测速安装以及控制板布置。若要升级为工程化产品，可在主轴附近增加测速码盘或霍尔元件，为画面刷新提供角度同步信号；也可在悬臂末端增加小型配重槽，通过试转修正不平衡量。

　　实际应用中，这类结构并不追求大负载切削能力，而强调稳定旋转、轻量悬臂、紧凑传动和安全防护。选型和深化设计时，应围绕转速范围核算臂体强度、轴承寿命、带传动功率、紧固件防松以及罩壳安全距离；对展示类设备，还需控制旋转噪声和整机共振，使机械平台能够为柱面POV成像提供连续、平稳、可重复的圆周运动基准。
