对称式四孔连接GE支架结构设计

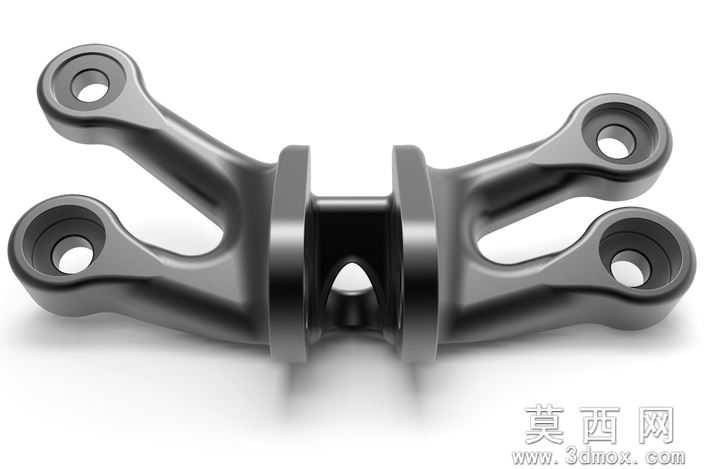

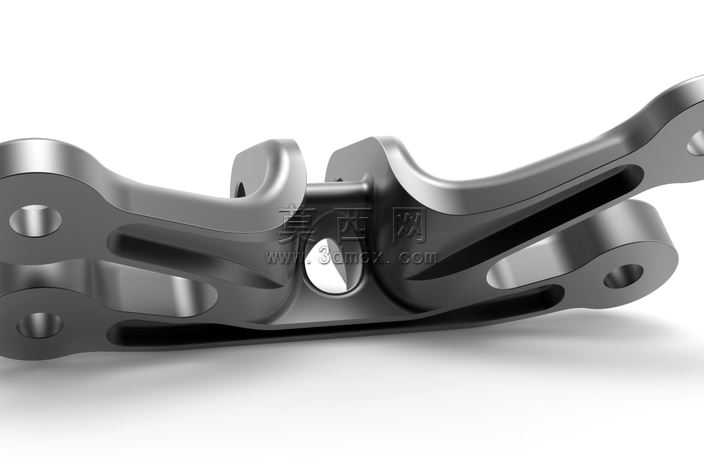

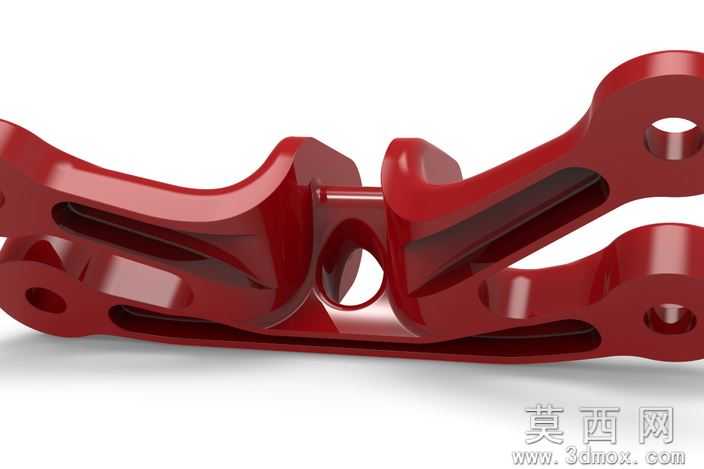

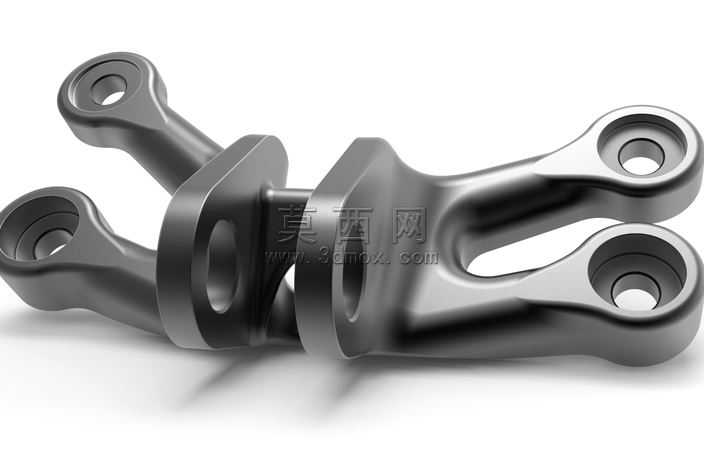

本作品为对称式四孔连接GE支架，采用三维建模软件完成全参数化设计，建模过程中先以中心基准面为对称参照，绘制支架单侧的臂杆轮廓草图，通过拉伸、倒圆角等基础特征构建单侧臂体，再利用镜像特征快速生成对称侧结构，保证两侧臂杆的尺寸精度与形位公差完全一致，避免手动建模带来的对称误差。中心连接部位采用凸台加厚结构设计，通过布尔运算完成中心轴孔与两侧臂体的融合，在中心区域增设三角镂空结构，在不降低整体结构强度的前提下有效减少构件自重，最终成品质量控制在540克，兼顾承重性能与轻量化需求。材质设定上选用高强度合金结构钢材质，渲染阶段采用金属磨砂质感材质球，调整环境光反射参数与粗糙度数值，还原金属构件表面的细腻哑光质感，同时添加柔和的环境HDR光照，突出支架臂杆的曲面过渡与棱边倒角细节，让渲染效果贴近真实机加工零件的视觉表现。结构设计层面，四个连接端均设计为带通孔的圆环结构，孔位边缘做了45度倒角处理，既可以避免安装时孔边应力集中导致的开裂问题，也能在装配过程中起到导向作用，方便连接销轴的快速穿入；臂杆部分采用变截面流线型设计，从中心连接端到外侧孔位逐步收窄，通过有限元受力分析优化截面厚度分布，让支架在承受多向拉力载荷时，应力能够均匀分布在整个臂体上，避免局部应力集中造成的结构失效。整体设计遵循机械连接构件的通用设计规范，所有圆角、倒角、孔位尺寸均符合行业通用装配标准，可直接用于机械传动系统、连接机构的配套选型，也可作为同类支架产品的设计参考模板，建模过程中保留了完整的参数化特征树，使用者可根据实际安装需求调整孔距、臂长、厚度等参数，快速衍生出不同规格的支架变体模型。
