空中客机机身截面结构三维数模

　　在民用航空装备的结构研发流程中，机身横截面的参数定义直接决定了客舱布置效率、结构承载能力与气动外形匹配度，这套截面数模围绕宽体客机的典型截面特征搭建，覆盖了正视图、侧视投影与截面剖切的完整几何关系，可直接用于机体初步方案的布局校核、客舱内饰排布的边界参考，以及教学场景下的航空结构认知演示。从实际工程应用场景来看，这类截面数模常被用于新机型概念设计阶段的快速方案迭代，不需要进入详细设计阶段就能完成客舱座位排布、货舱容积核算、机身承力框的初步位置规划，也可用于航空类专业的课程设计，帮助学习者理解客机机身的截面构成逻辑，区分机身气动外形与内部承载结构的边界关系。数模中明确标注了截面的关键尺寸参数，机身最大宽度对应8.75米量级，

　　机身下部货舱区域的高度为0.795米量级，这个尺寸边界完全匹配现役宽体客机的实际截面规格，在做方案匹配时可以直接复用该边界做周边系统的布置，比如客舱地板的支撑梁位置、侧壁板的安装间隙、货舱集装箱的适配空间，都能基于这个截面尺寸做快速校验，不需要从零开始绘制基础轮廓。设计思路上，这套数模没有做过度的细节简化，保留了机身气动外形的曲面连续性，同时在截面剖切位置清晰呈现了机身壁板、地板结构、尾翼连接段的相对位置关系，正视图中还原了机翼、尾翼与机身的对接位置，侧视投影则匹配了整机的长度方向比例，避免了单一截面无法对应整机布局的问题。在实际的结构设计工作中，很多初级工程师容易忽略截面与整机投影的匹配关系，单独画的截面往往和机翼、尾翼的安装位置产生干涉，这套数模特意把三个视角的几何关系做了关联约束，调整截面参数时整机的投影轮廓会同步更新，能有效减少方案迭代时的几何错误。从功能特性来看，这套数模的几何面全部做了封闭处理，可以直接导入仿真模块做截面的气动阻力初步计算，也能用于3D打印制作教学演示模型，不需要额外修补破面；机身的各个结构段做了分层建模，壁板、地板、尾翼、机翼分别放在不同的几何层级，做结构修改时可以单独选中对应部件调整，不会影响其他部分的几何特征。在航空装备的研发流程里，机身截面是所有结构设计的基准，后续的长桁布置、框位划分、系统管线走向，都要基于初始截面的边界来规划，这套数模的截面曲率完全符合民用客机的气动设计要求，

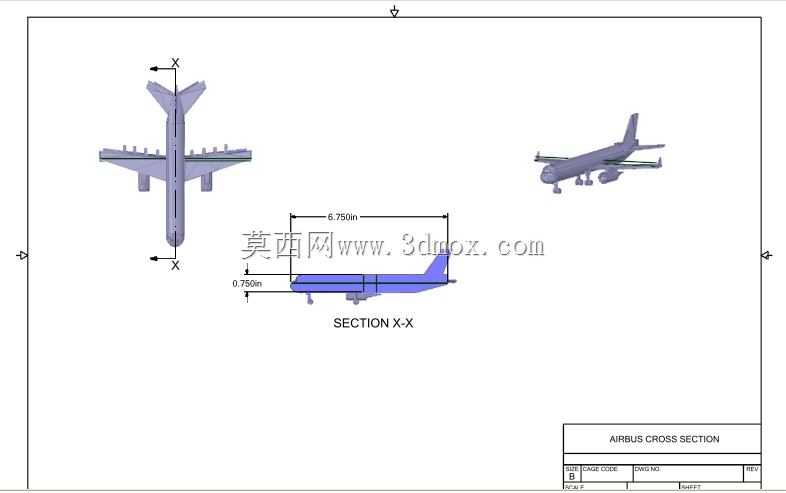

　　没有出现截面突变导致的气动阻力激增问题，机身下部的收缩弧度也匹配了起落架舱的布置空间，不需要额外修改曲面就能预留出起落架的安装位置。很多教学场景下使用的客机模型往往只做了整机的外形曲面，没有剖切截面的内部结构展示，这套数模特意保留了SECTION X-X的剖切视图，能清晰看到机身内部的可用空间边界，不管是做客舱内饰的方案排布，还是做机身结构的受力路径分析，都能拿到准确的几何参考。在做机型改装设计时，比如把客机改装为货机，也可以基于这个截面快速核算货舱门的开口位置，评估开口后对机身截面强度的影响，不需要重新测绘整机的外形尺寸。数模中的尾翼与机翼的安装位置也做了角度约束，水平尾翼、垂直尾翼的后掠角度匹配宽体客机的常规设计参数，

　　机翼的安装角也符合巡航状态下的气动要求，在做初步气动计算时可以直接使用这些角度参数，不需要重新调整姿态。对于三维建模从业者来说，这套数模也可以作为航空类曲面建模的练习参考，其机身曲面的构建逻辑是典型的民航机截面放样思路，通过多个控制截面的曲率连续过渡生成整体曲面，能帮助学习者掌握大尺寸曲面建模的公差控制方法，避免出现曲面褶皱、曲率不连续的问题。在实际的工程选型场景中，很多地面保障设备的设计也需要参考客机的截面尺寸，比如登机廊桥的对接高度、行李传送车的举升边界、机身清洗设备的作业范围，都可以基于这个截面的尺寸参数做初步的方案设计，不需要等待主机厂提供详细的数模资料，就能提前开展保障设备的研发工作，缩短项目的整体周期。
