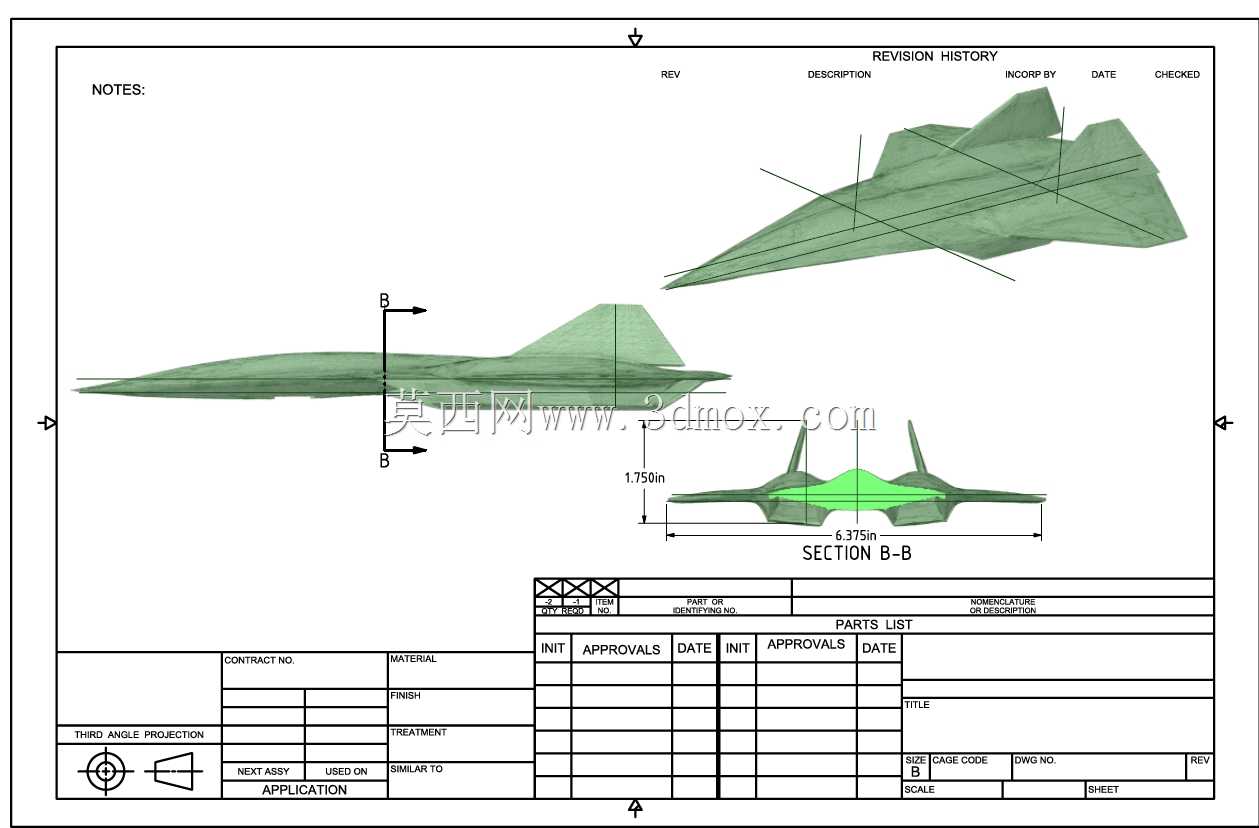

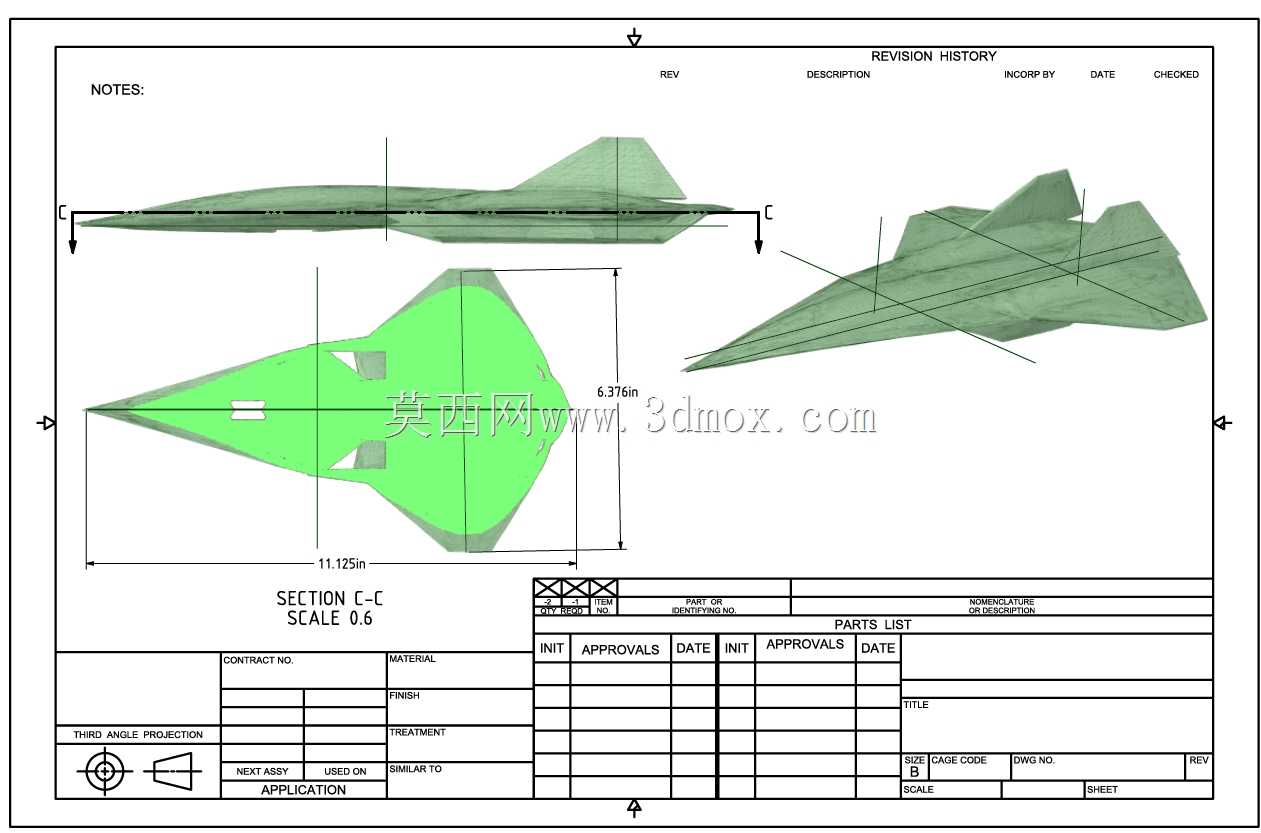

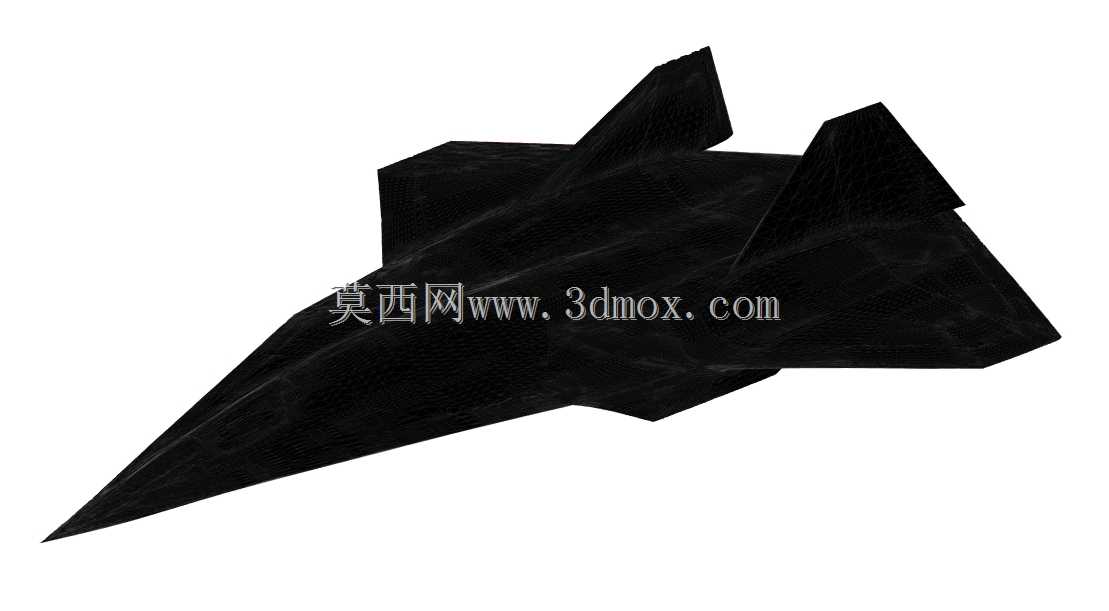

做航空结构三维建模快十二年,经手的各类飞行器外形方案数下来也有近百套,这次拿到的暗星截面构型,第一眼就注意到它完全跳开了传统高速飞行器的设计惯性。先从实际应用场景说,这类构型主要面向临近空间高速巡航任务,既需要兼顾长航时飞行的低阻特性,又要满足全向隐身的结构要求,不像传统战斗机要兼顾亚音速格斗的大迎角机动需求,整个外形的线条走向完全服务于巡航段的气动效率与雷达散射截面控制。
实际用途层面,这个构型的截面设计核心是把机身与升力面完全融合,没有传统意义上的独立机翼与机身分界,整个下表面是连续的光滑曲面,在高速飞行时整个机体都能产生升力,大幅降低巡航阶段的升阻比。之前做同类高速飞行器建模时,很多方案会在机身侧面做折线处理来控制侧向雷达反射,但这个暗星截面的棱线过渡是连续变曲率的,既不会出现曲面曲率突变带来的气流分离,又能通过棱线的角度设计把入射雷达波偏转到非威胁方向,这点在实际结构落地时对曲面建模的曲率连续性要求极高,我在重构曲面时特意把G2连续的公差控制在0.02度以内,避免后续做气动仿真时出现局部流场畸变。
说到功能特性,这个截面的翼身融合设计还有个很实际的优势,就是内部容积的利用率远高于传统筒身加机翼的构型。传统飞行器的筒形机身大部分空间用来装载燃油与设备,机翼内部空间受结构厚度限制利用率很低,而这个融合截面从机头到机尾的厚度变化是连续过渡的,中机身段的内部高度足够布置大尺寸的任务载荷与燃油舱,不需要为了容纳设备额外增加机身截面尺寸,相当于在相同整机迎风面积下,内部可用容积提升了近四成,这点对于长航时飞行来说至关重要,毕竟更多的燃油携带量直接决定了任务半径。
设计思路上,这个构型没有采用传统飞翼的大后掠三角翼布局,而是把机头段的后掠角做了分段调整,靠近机头尖点的位置后掠角更大,用来破开高速来流的激波,往后到中机身段后掠角逐渐收小,兼顾低速起降阶段的升力特性。之前做过的某高速验证机方案就是因为全段采用统一大后掠角,导致起降阶段升力不足,不得不额外增加复杂的增升装置,反而提升了结构重量与雷达反射风险,这个暗星截面的分段后掠设计刚好避开了这个问题,我在建模时特意核对了不同站位的弦长与后掠角参数,确保每一段的截面变化都符合面积律要求,跨音速段的阻力增量能控制在合理区间。

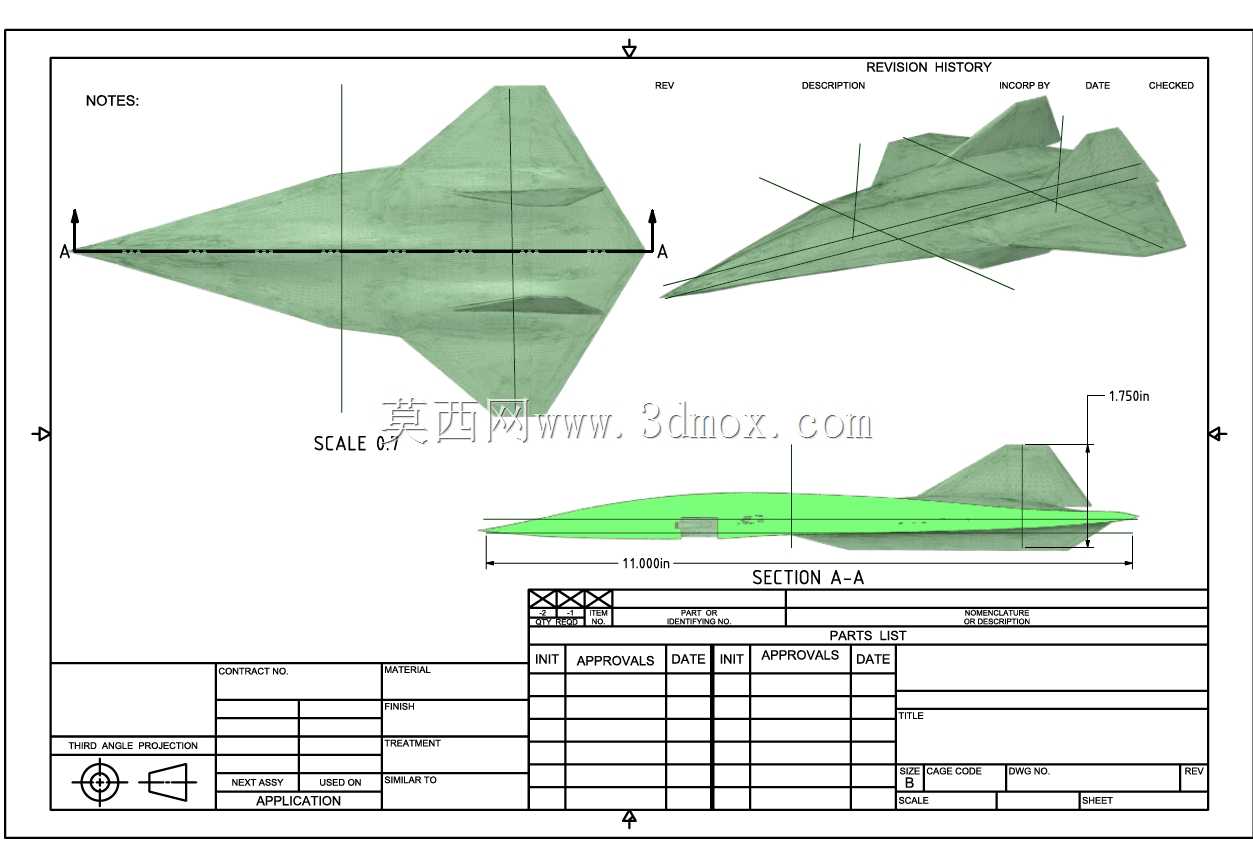

再讲外形尺寸与安装边界,这个构型的整机长细比控制在12左右,既不会因为长细比过大导致结构刚度不足,也不会因为长细比太小提升高速飞行的摩擦阻力。机身最宽的位置在距机头约45%整机长度处,这个位置刚好是整机重心的布置区间,所有大重量的载荷与燃油箱都围绕这个站位布置,能把全机的重心变化范围控制在平均气动弦长的3%以内,不需要额外设计复杂的燃油调配系统来平衡重心。安装边界方面,整个机体的外轮廓没有突出的传感器与舵面转轴,所有操纵面的作动机构都完全埋在机体结构内部,外表面保持连续光滑,我在建模时特意把所有舵面的缝隙宽度控制在1毫米以内,避免缝隙带来的雷达散射增量与气流干扰。另外这个截面的起落架舱、设备舱的开口都布置在机身背部,下表面完全没有开口与凸起,既保证了隐身性能,又避免了下表面气流经过开口时产生的紊流影响升力效率。
实际工程落地时,这个截面的结构受力路径也很清晰,从机头尖点延伸到机尾的两条主棱线刚好是主承力结构的布置位置,所有的纵向梁都沿着棱线走向布置,蒙皮的受力可以直接传递到纵向梁上,不需要额外布置过多的加强筋,能有效降低结构重量。之前接触过的一些翼身融合方案因为棱线设计不合理,主承力结构需要多次转折,不仅增加了加工难度,还提升了结构重量,这个暗星截面的棱线是直线过渡到机尾,主梁可以采用整体机加构件,不需要做拼接,结构强度与刚度都更容易保证。做曲面建模的时候还要注意,整个上表面的曲率是从中心对称面向两侧逐渐变化的,没有局部的凹陷或者凸起,不然在高速飞行时局部会产生低压区,增加飞行阻力,我在做完曲面后特意做了曲率分析,把所有曲率突变的区域都做了顺接处理,确保整个外表面的流场能保持附着状态,不会在巡航段出现提前转捩的问题。
- 上一篇:科幻半机身飞翼式飞行器结构数模
- 下一篇:空中客机机身截面结构三维数模
- 全部评论(0)
- 模板大小: 22.18 MB
- 售价:5金币
- 下载次数: 24
- 系统要求: Rendering,Other,SpaceClaim,STL
- 软件分类: 飞机
