1605型法兰式滚珠丝杠螺母结构

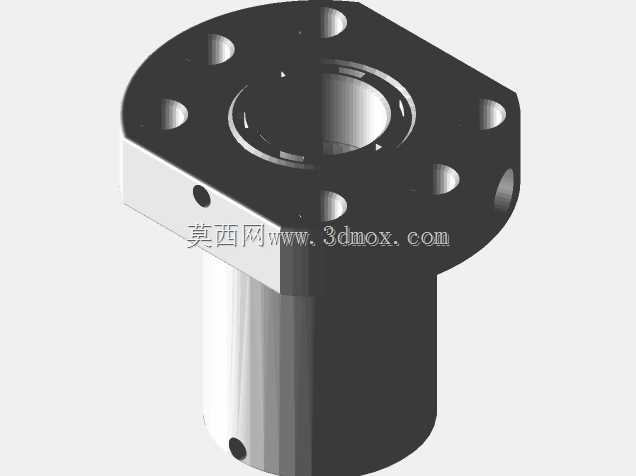

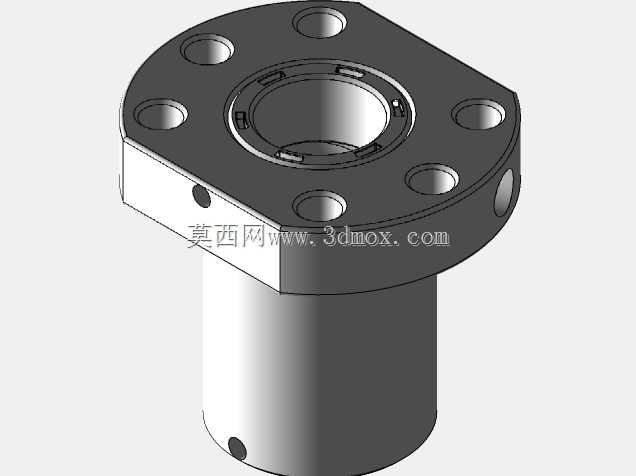

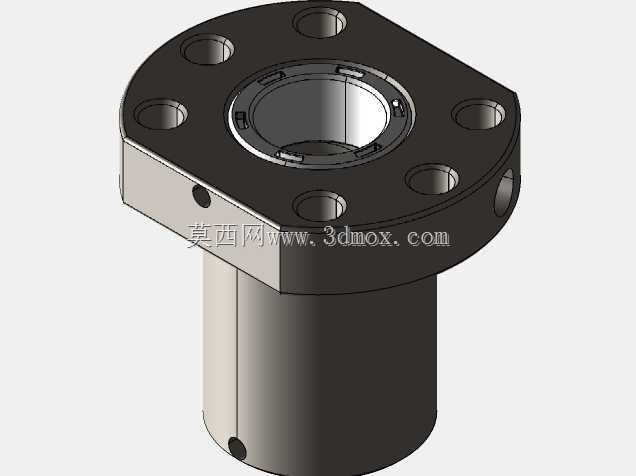

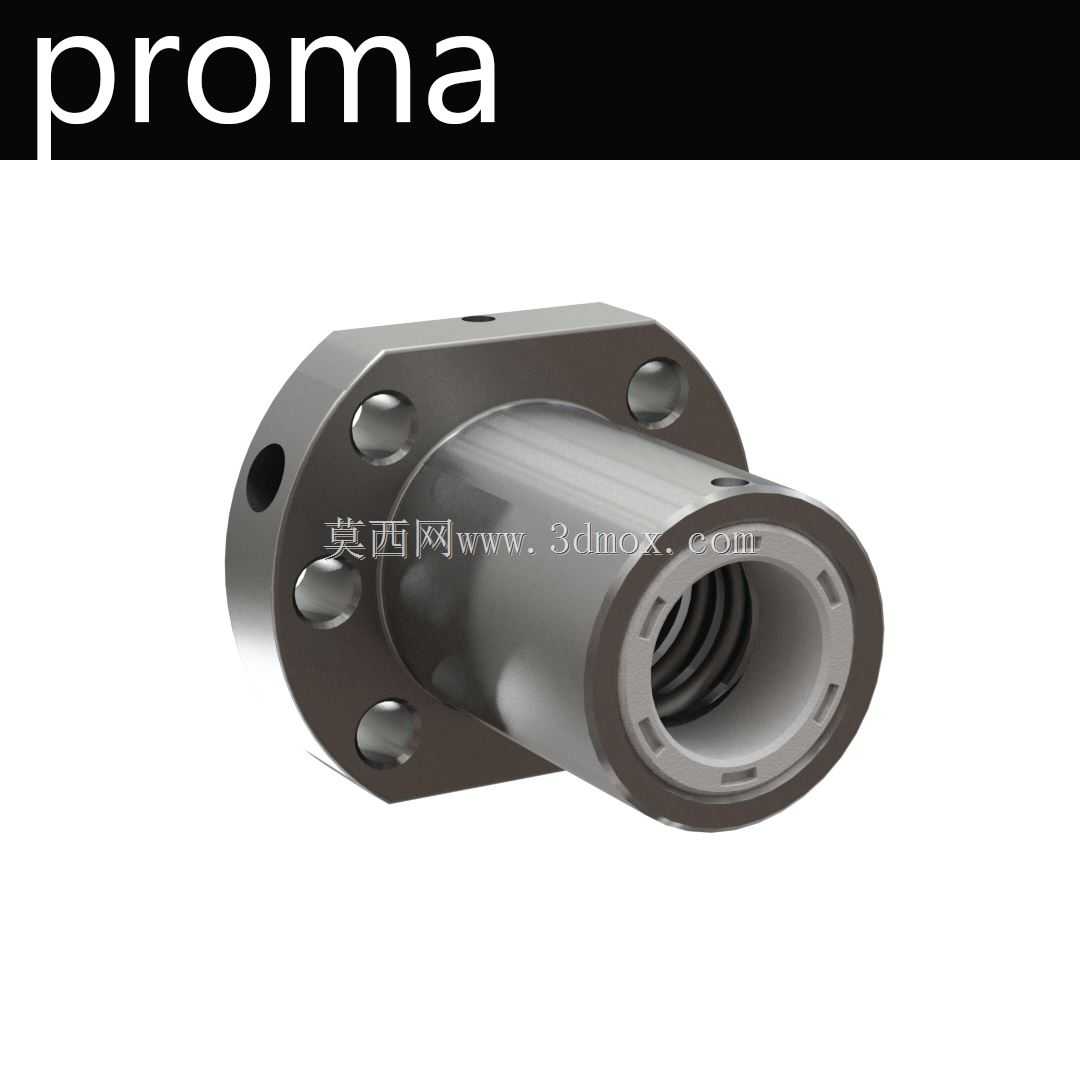

　　做小型数控设备改装的这几年，1605规格的滚珠丝杠副一直是轻载直线传动场景里的高频选型，这次拆解的这款法兰式滚珠螺母，刚好适配公称直径16mm、导程5mm的轧制丝杠，是桌面级设备里兼顾成本与传动精度的典型结构。先从安装边界说起，这款螺母采用圆形法兰安装形式，法兰端面上均布6个安装沉孔，安装时不需要额外做螺母座的抱紧结构，直接通过螺栓将法兰锁紧在移动滑台的安装面上即可，相比圆柱抱紧式螺母，这种结构的安装同轴度更容易保证，对安装面的加工公差要求更宽松，小批量自制设备时能省不少机加工序。法兰端面到螺母本体尾端的总长度控制在紧凑范围内，不会过多占用Z轴或者X轴的有效行程空间，对于行程在300mm以内的桌面级设备来说，这个尺寸刚好能平衡螺母刚性与行程利用率。

　　从功能特性来看，这款螺母内部的滚珠循环结构做了优化，回珠槽的过渡弧度更平缓，运行时的滚珠卡顿感比同规格的普通螺母要弱，空载转动时的阻尼均匀，没有局部卡滞的点位，适合做轻载高速的直线传动。它的适配场景很明确，桌面级FDM3D打印机的Z轴升降传动用这个规格刚好，5mm导程搭配常见的42步进电机，脉冲当量换算简单，不需要做复杂的电子齿轮比设置，升降过程中的层厚控制精度能满足0.1mm层高的打印需求；小型桌面数控雕刻机的X、Y轴传动也能使用，搭配预紧结构后能消除反向间隙，做软金属或者亚克力雕刻时，不会因为反向间隙出现接刀痕；还有小型激光切割机的横梁传动，这款螺母的运行噪音低，高速移动时不会因为滚珠循环不畅出现振动，能保证激光切割的切口平滑度。

　　设计思路上，这款螺母没有做过度的轻量化切削，螺母本体的壁厚保持在足够的刚性区间，即使滑台搭载20kg以内的负载做频繁往复运动，螺母本体也不会出现形变导致的传动精度下降。法兰端的安装孔做了沉头设计，螺栓锁紧后头部不会突出法兰端面，不会和滑台的其他结构产生干涉，螺母尾部的密封端盖采用内嵌式设计，能阻挡加工过程中产生的切屑、粉尘进入螺母内部的滚道，延长滚珠和丝杠的使用寿命，不需要频繁加注润滑脂也能保持长时间的顺畅运行。

　　实际选型时需要注意，这款螺母适配的丝杠是16mm公称直径、5mm导程的标准滚珠丝杠，不能和同直径不同导程的丝杠混用，安装时要保证丝杠和直线导轨的平行度控制在0.05mm/100mm以内，否则会加剧滚道的磨损，缩短使用寿命。螺母的预紧力调整是通过端盖的压紧程度实现的，调整时不要过度锁紧端盖，否则会增大运行阻尼，导致电机负载过大丢步，以空载时转动顺滑、轴向推拉没有明显间隙为合适状态。对于做小型非标设备的结构工程师来说，这种标准化的法兰式螺母不需要额外定制安装座，直接调用标准安装孔位就能完成滑台部分的结构设计，能大幅缩短设计周期，降低零件加工成本，是轻载直线传动场景里性价比很高的选型方案。
