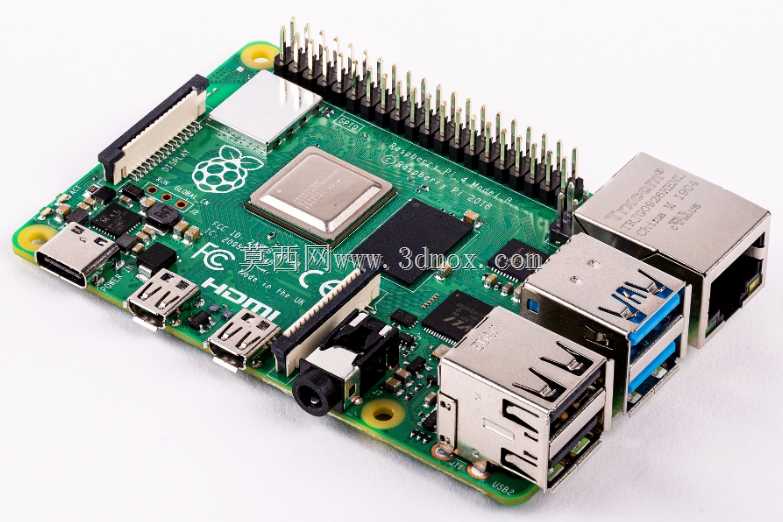

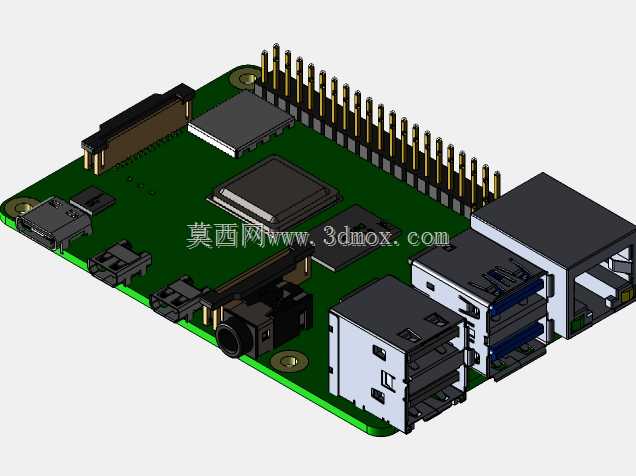

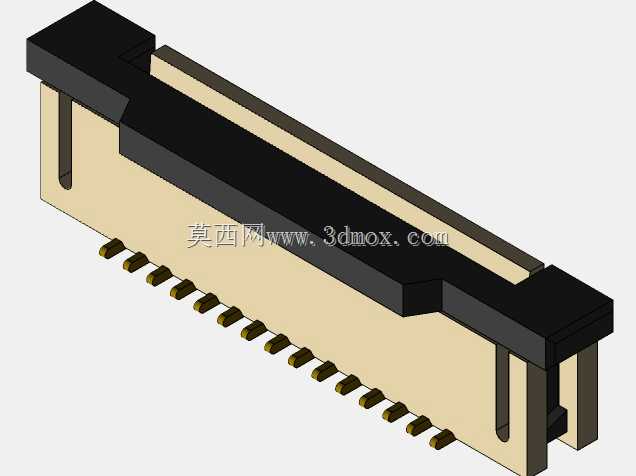

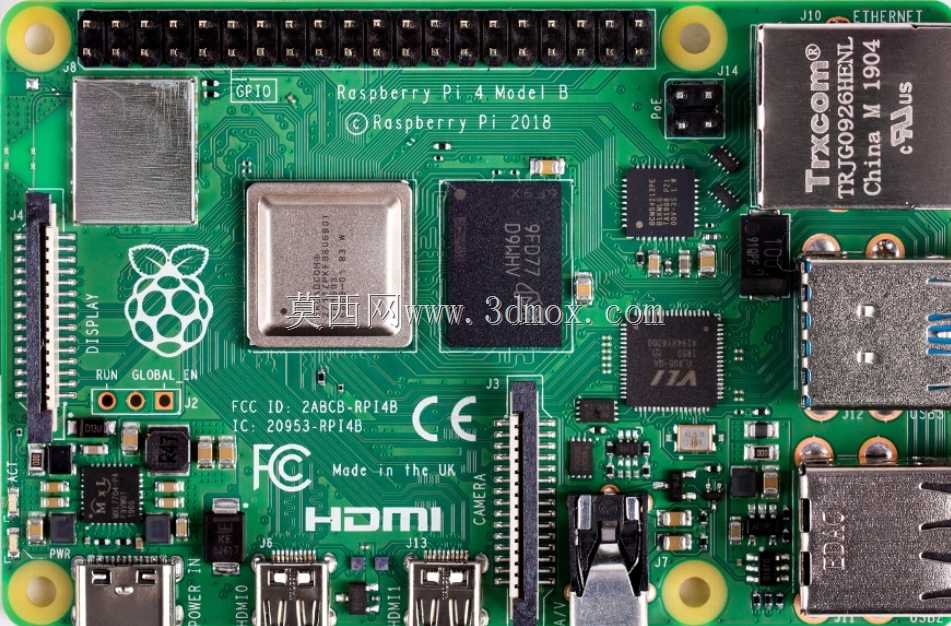

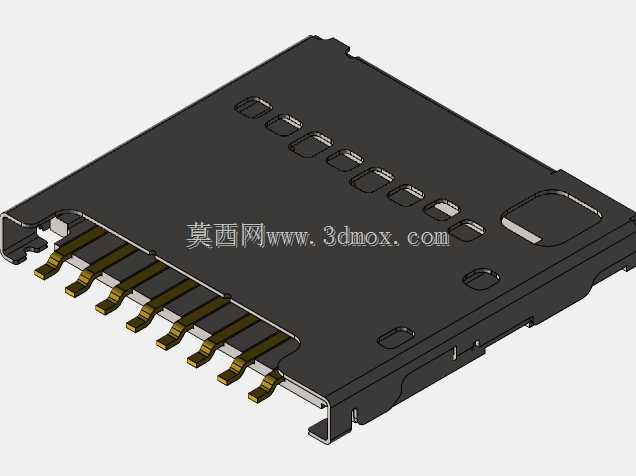

树莓派4B适配铝合金防护外壳结构

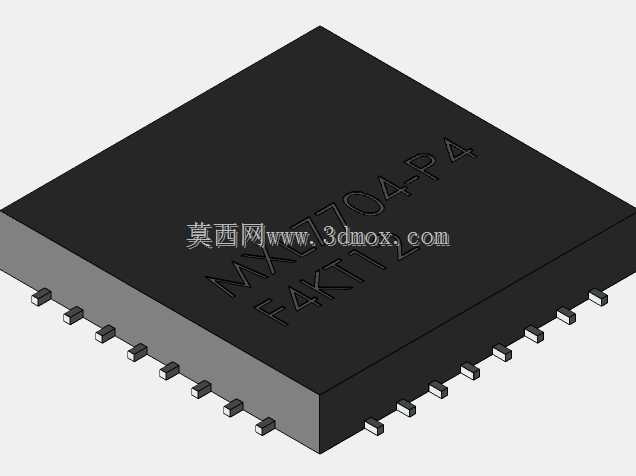

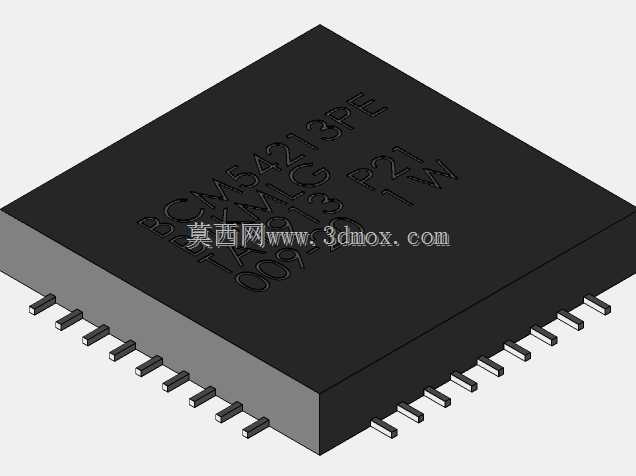

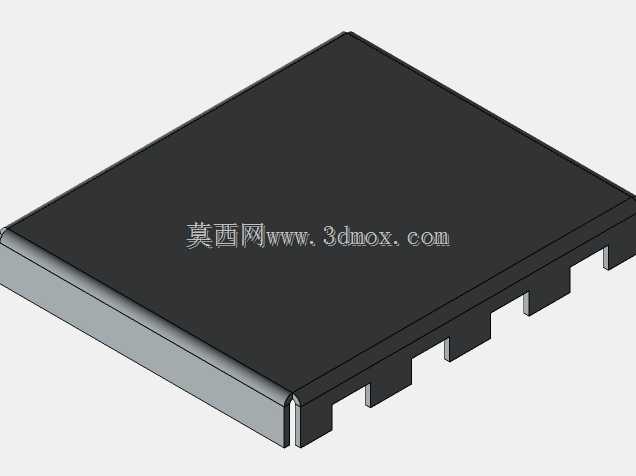

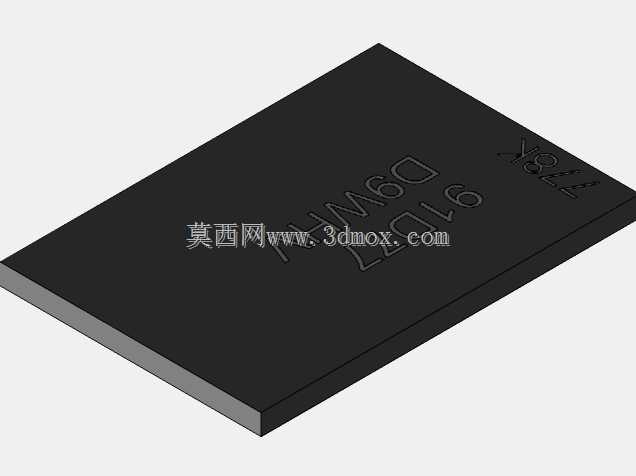

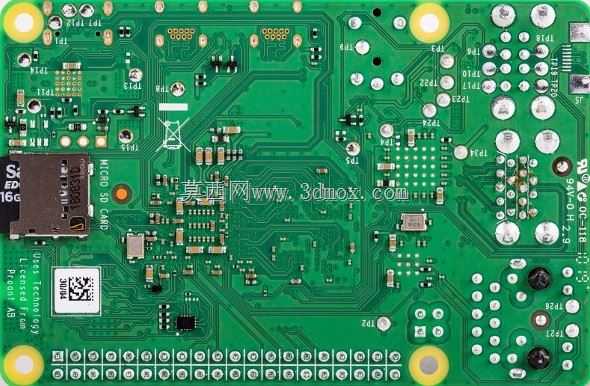

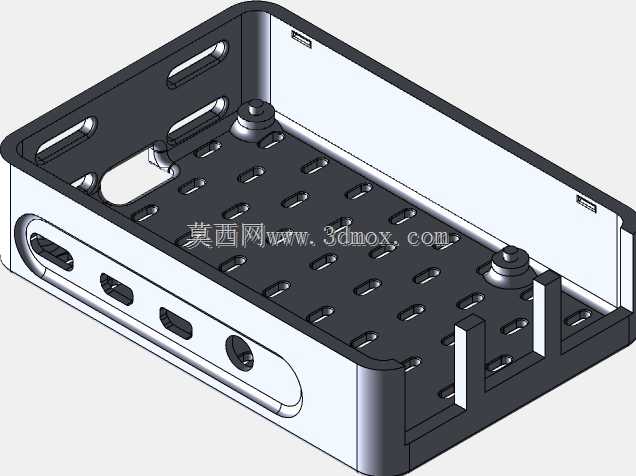

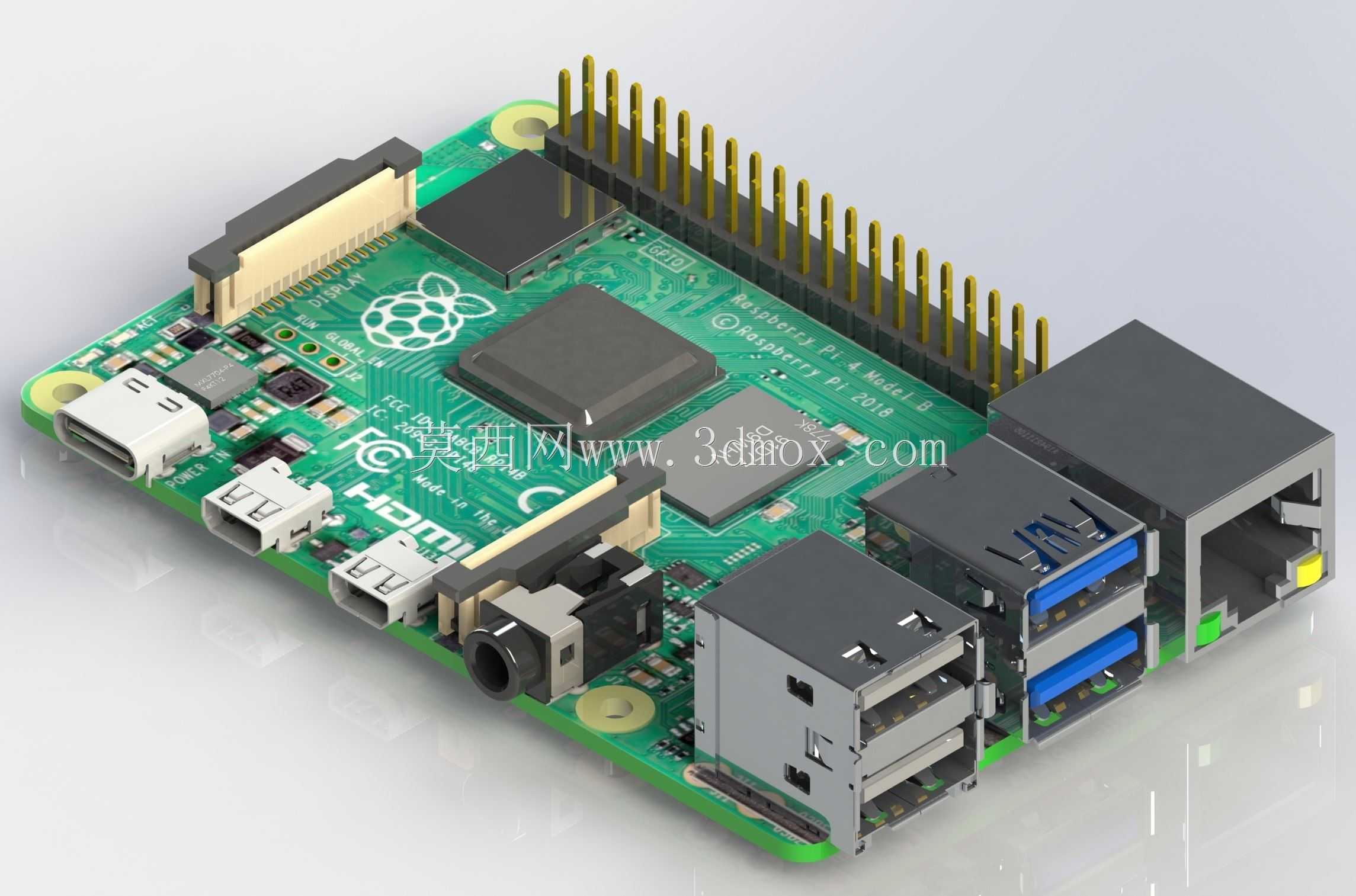

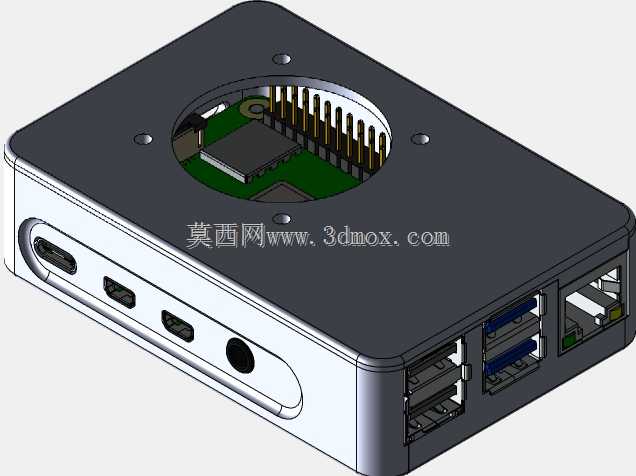

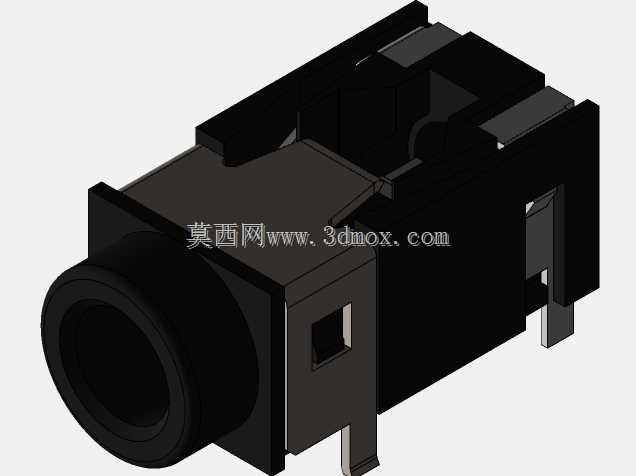

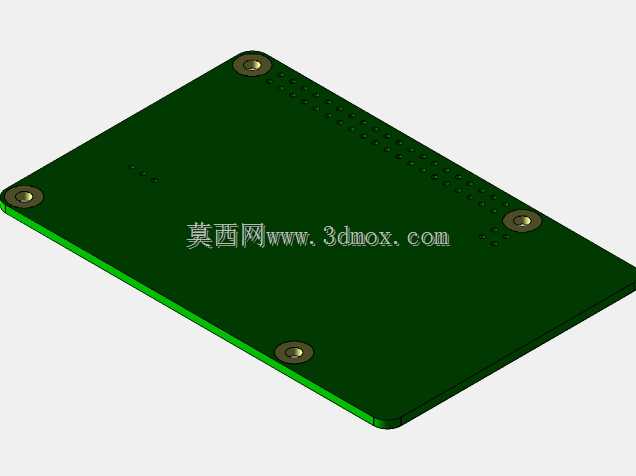

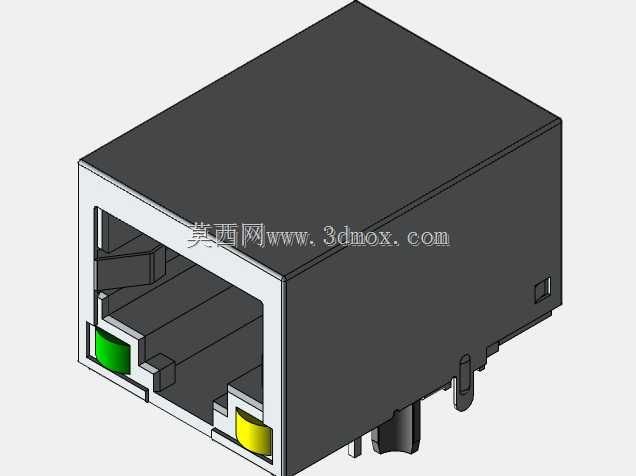

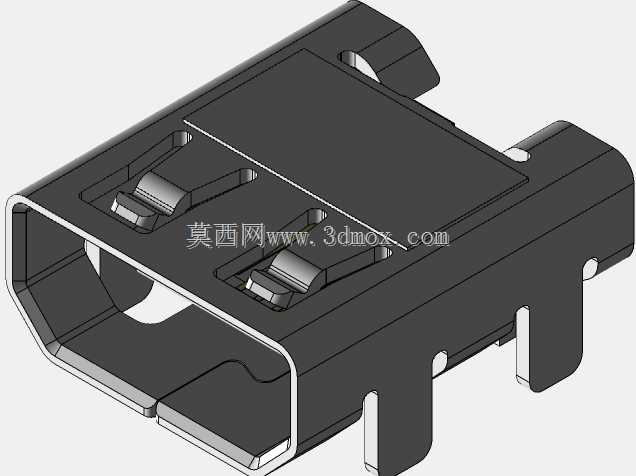

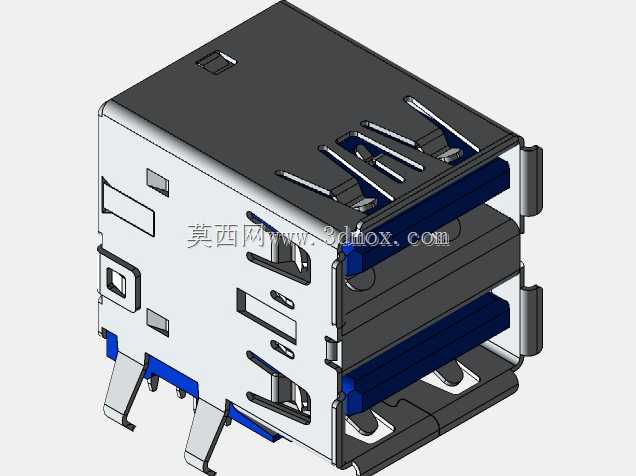

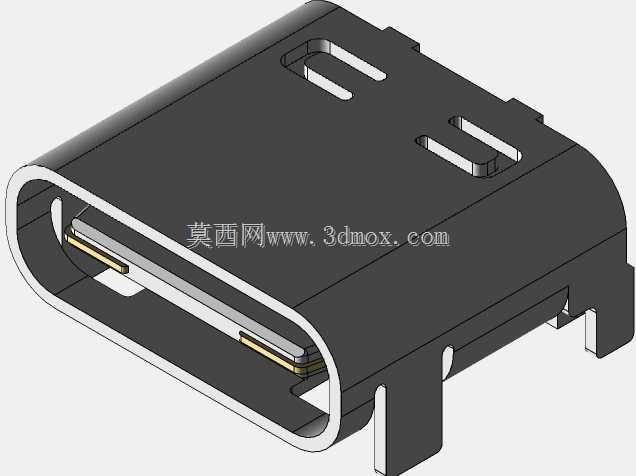

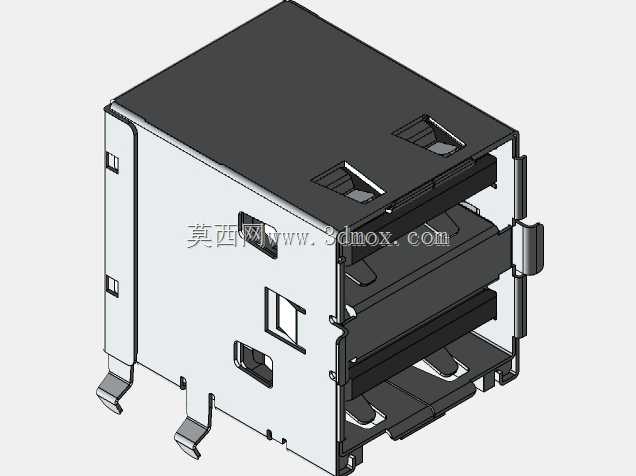

　　做嵌入式开发、小型智能终端部署的工程师大多碰到过树莓派裸板使用的痛点：引脚误碰短路、积灰导致接口接触不良、被动散热片容易脱落、多设备堆叠时板卡受力变形，这款适配树莓派4B的外壳结构，就是针对这些实际工程场景做的落地设计。先从安装边界说起，壳体整体采用上下扣合的分体结构，内腔尺寸完全贴合树莓派4B的板卡轮廓，预留的PCB定位柱刚好卡入板卡原生的安装孔位，不需要额外粘接或者打胶固定，板卡装入后不会出现窜动，所有外接接口的位置都做了精准对位：侧面依次预留Type-C供电口、Micro HDMI视频输出口、3.5mm音频口的避让槽，另一侧对应USB2.0、USB3.0以及千兆以太网口的开口，公差控制在0.2mm以内，

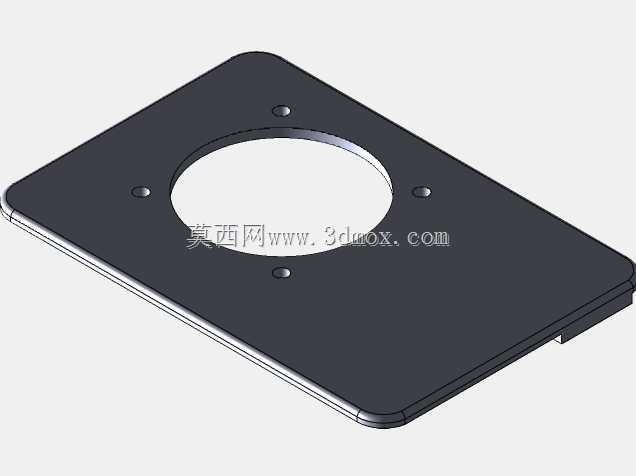

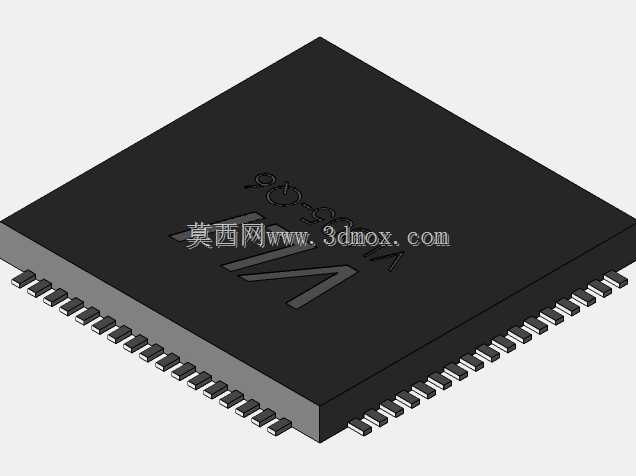

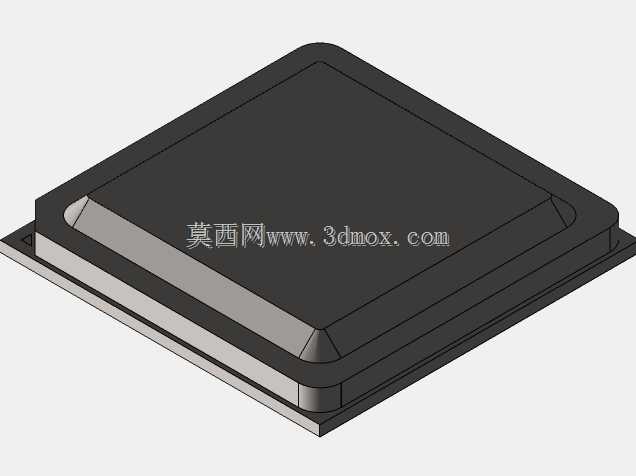

　　插接线材时不会出现接口卡滞、插头无法完全插入的问题，哪怕是带金属屏蔽壳的工业级网线接头，也能顺利插接到位。顶部预留的圆形开孔是专门为主动散热风扇设计的安装位，开孔直径匹配常用的3010、4010规格散热风扇，风扇可以直接固定在上壳内侧，冷风直吹板卡核心的CPU、内存以及电源管理芯片区域，相比裸板贴被动散热片的方案，持续高负载运行时核心温度能降低15到20摄氏度，完全满足工业现场7*24小时不间断运行的散热需求，开孔边缘做了翻边处理，既可以提升壳体局部结构强度，也能避免风扇线材被锐边割破绝缘层。壳体上下盖的连接采用沉头螺丝固定，螺丝孔位做了内凹设计，螺丝锁紧后表面完全平整，不会突出壳体表面，不管是桌面平放、

　　导轨安装还是嵌入到小型设备机柜内部，都不会因为突出的螺丝刮蹭安装面或者其他设备。外壳的边角全部做了R3的圆角过渡，没有尖锐的直角边，装配和日常维护时不会划伤操作人员的手部，壳体侧壁的厚度均匀控制在1.5mm，既保证了足够的结构强度，在板卡受到外部轻微冲击时能起到缓冲防护作用，也不会因为壁厚过大导致整体尺寸冗余，占用过多安装空间。实际应用场景里，这类外壳可以覆盖绝大多数树莓派的部署需求：做工业数据采集网关时，壳体可以隔绝车间内的金属粉尘、切削液飞溅，避免板卡电路短路；做小型智能终端的主控单元时，规整的外壳可以直接嵌入设备面板，不需要额外设计外部防护结构；桌面开发调试阶段，外壳可以避免桌面的金属物件、导线误触板卡引脚造成的短路烧板问题，

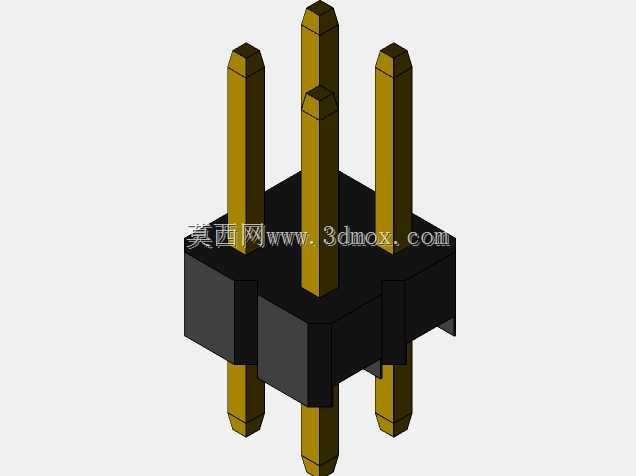

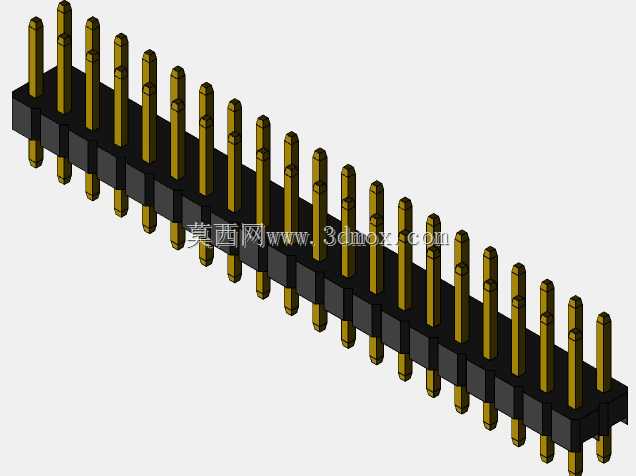

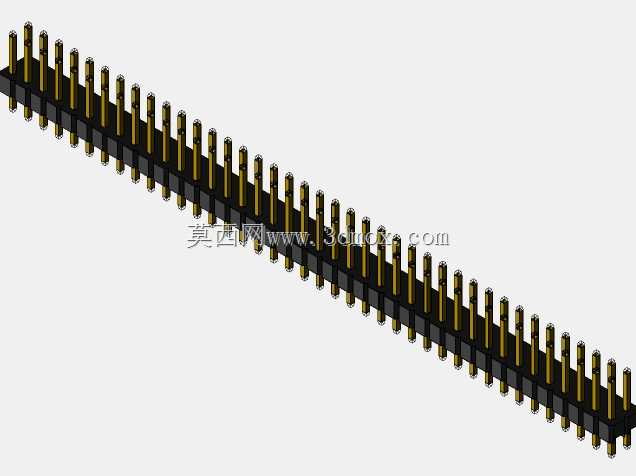

　　也能减少日常使用中灰尘、水渍对板卡的侵蚀。设计时还特意考虑了GPIO引脚的使用需求，顶部散热开孔的位置刚好避开了40Pin引脚排针的区域，如果需要外接扩展板、传感器模块，不需要拆开整个外壳，就可以直接在排针上插接杜邦线或者扩展HAT板，引脚区域周边的壳体做了1mm的凸起围挡，插接排线时可以给手部提供支撑，不会因为施力不当导致板卡弯折。壳体的表面没有多余的装饰结构，平整的顶面可以直接粘贴设备标签、二维码标识，方便现场运维时快速识别设备信息，上下盖的扣合位置做了0.3mm的止口设计，扣合后缝隙均匀，不会出现错位、翘边的问题，日常维护拆开壳体时，只需要拧下固定螺丝就可以轻松分离上下盖，不需要借助撬片等工具，避免拆装过程中撬坏板卡上的贴片元件。从结构强度角度看，壳体采用等壁厚设计，在接口开孔、散热开孔的位置都做了局部加厚的加强筋，哪怕是从1米高度意外跌落，壳体也不会出现开裂，同时能分散冲击力，避免内部板卡的元件受震脱焊。相比市面上常见的亚克力外壳，这款金属质感的壳体结构抗形变能力更强，长期使用不会因为温度变化出现翘曲变形，相比全封闭的金属外壳，预留的散热开孔和接口间隙也能保证空气流通，不会出现内部积热的问题，平衡了防护性能和散热需求，不管是个人开发调试还是小规模工业设备部署，都能满足实际使用的结构要求。
