Deco微型拨动开关内部结构三维数模

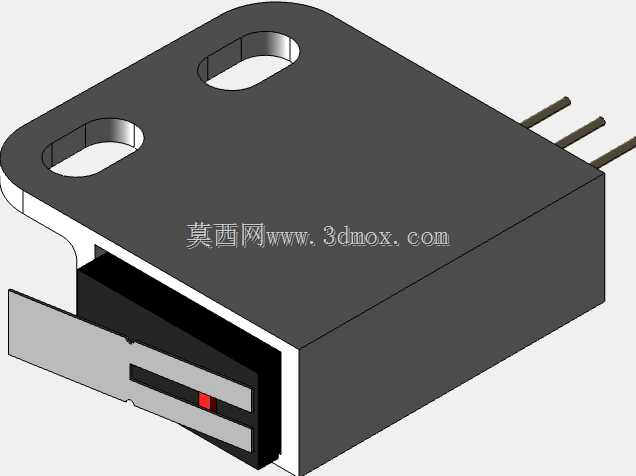

　　这款微型拨动开关的三维数模完整还原了产品从外部操作件到内部触点组件的全部结构细节，做结构设计的同行都清楚，这类小型控制元件在消费电子、小型工控终端、便携检测设备里的用量极大，很多时候整机的可靠性短板恰恰出在这类不起眼的小元件上，所以建模时把内部的传动、接触、限位结构都做了1:1的还原，不是那种只做外形的空心模型。从实际应用场景来看，这类开关常被用在手持测量仪器的功能档位切换、小型家电的模式选择、工控面板的手动控制回路通断场景里，因为安装空间受限，很多薄型设备里留给开关的安装位往往只有十几毫米的空间，这就要求开关本身的结构必须紧凑，同时还要保证足够的操作寿命和接触可靠性。数模里可以看到，外部的操作拨杆做了带防滑纹理的凸起设计，

　　拨杆的转动支点做了耐磨的凸台结构，拨杆下方的传动压块采用了绝缘耐高温的工程塑料材质，直接带动内部的动触点组件做往复滑动，动触点采用了弹性铜片带银合金触点的结构，静触点则直接延伸出引脚作为焊接端，引脚的间距、伸出长度都符合常规波峰焊的工艺要求，不会出现引脚过短吃锡不良或者过长导致焊后剪脚额外增加工序的问题。设计思路上，整个外壳采用了卡扣加超声波焊接的密封结构，数模里清晰还原了外壳四周的卡扣定位槽和焊接筋位，这种结构既能保证装配时的定位精度，又能在焊接后达到基础的防尘效果，满足日常使用环境下的防护要求，不需要额外做灌封处理就能适配多数非恶劣工况的使用场景。内部的复位结构没有采用容易失效的螺旋弹簧，

　　而是用了动触点铜片自身的弹性形变来提供操作手感和接触压力，这样既减少了零件数量，降低了装配复杂度，也避免了小尺寸弹簧在长期使用后出现弹力衰减、卡滞的问题，数模里可以看到动触点铜片的弯折角度、厚度都做了对应还原，能直观看到触点压合时的形变行程，方便做受力仿真的时候直接调用参数。从安装边界来看，这款开关的本体外形是规整的长方体，安装引脚采用直插式设计，引脚的排布位置、本体的长宽高尺寸都和行业通用的同规格微型开关安装尺寸兼容，做PCB布局的时候可以直接调用数模生成占位封装，不需要反复核对安装孔位，开关本体的顶部操作面到PCB板面的高度也做了精准还原，做面板开孔的时候可以直接参考数模的高度尺寸预留操作间隙，

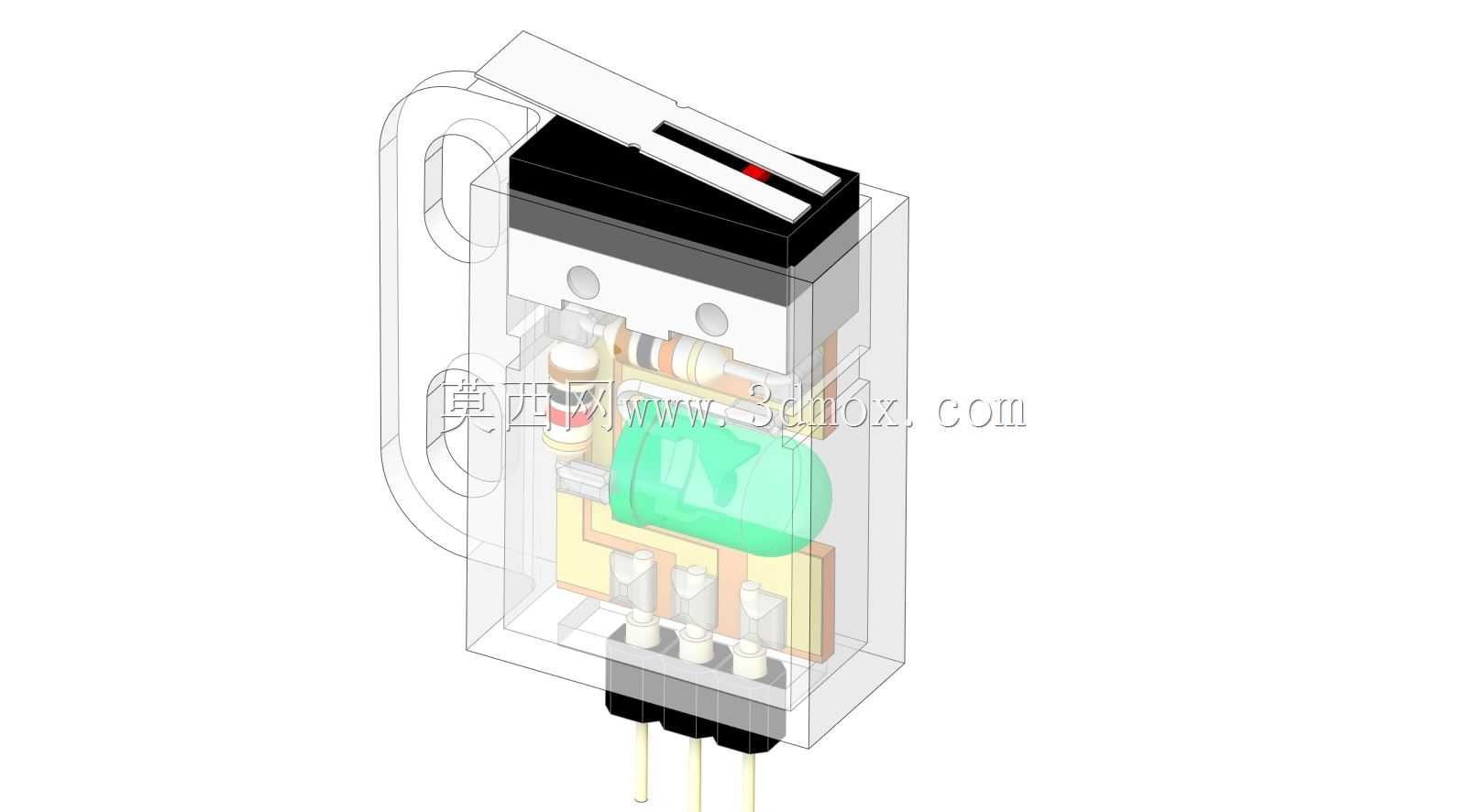

　　不会出现拨杆突出面板过多或者凹陷在面板内导致操作不便的问题。数模采用透明化的外壳展示方式，能清晰看到内部每个零件的装配关系，从拨杆的转动行程到触点的接触重叠量，再到内部绝缘隔层的隔离距离，都能直接在数模里测量参数，对于做电气选型的工程师来说，可以直接核对触点间的电气间隙是否满足自己产品的安规要求，不用等拿到实物样品再拆解测量；对于做结构设计的工程师来说，可以直接参考这个数模里的卡扣结构、触点传动结构来优化自己设计的小型开关类产品，尤其是小尺寸零件的壁厚设计、加强筋位置、脱模斜度这些细节，数模里都做了符合注塑工艺要求的处理，没有出现壁厚突变、倒扣无法脱模的设计问题，能直接作为同类型产品设计的参考样例。另外数模里也还原了开关操作时的档位定位结构，拨杆下方的定位凸点和外壳上的定位凹槽配合，能在开关拨到对应档位时提供清晰的段落手感，不会出现档位模糊、容易误触的问题，定位凹槽的深度和凸点的弧度都做了合理匹配，既保证操作时的手感清晰，又不会因为定位阻力过大导致操作费力，长期使用后也不会因为磨损出现档位松垮的问题。
