T8法兰型黄铜传动螺母吊装适配结构

　　做线性传动结构选型的时候，T8规格的梯形丝杠副是小型自动化设备里绕不开的基础部件，这次的带法兰黄铜螺母，专门适配需要吊装安装的传动场景，和常规卧式安装的T8螺母在安装边界、受力方向上有明显区别。先从实际应用场景说，这类吊装式T8黄铜螺母，最常见的使用场景是小型垂直升降机构，比如桌面级3D打印机的Z轴升降、小型激光雕刻机的焦距调节模组、实验室小型液体分装设备的升降工位、桌面型点胶机的Z向进给单元，还有一些轻型物料提升的小型滑台，因为是吊装安装，螺母的受力方向是沿丝杠轴向垂直向下，和卧式安装时的径向受力占比高的情况完全不同，设计时首先要考虑的就是法兰端的安装强度，还有螺纹段的受力均匀性。从产品功能特性来看，选用黄铜作为基体材料，

　　首先是考虑到和钢制T8梯形丝杠的摩擦适配性，黄铜质地偏软，自润滑性能优于普通钢制螺母，和丝杠配合时不容易出现咬合粘焊的问题，长时间往复运行的磨损量更可控，不需要频繁添加润滑脂也能保持稳定的传动效率，适合维护不便的小型封闭式设备内部使用。法兰端的四个均布安装孔，是按照标准T8丝杠螺母的安装孔位做的等距分布，孔位的中心距和常见的3D打印机Z轴安装座、小型滑台的安装板孔位完全匹配，不需要额外做转接板就能直接固定，法兰盘的厚度做了加厚处理，因为吊装工况下，整个运动负载的重量全部通过法兰盘传递到安装板上，如果法兰厚度过薄，长时间受交变载荷容易出现法兰变形，甚至安装孔处开裂的问题，加厚的法兰能让安装面的压强更低，固定螺栓的预紧力可以保持更久，

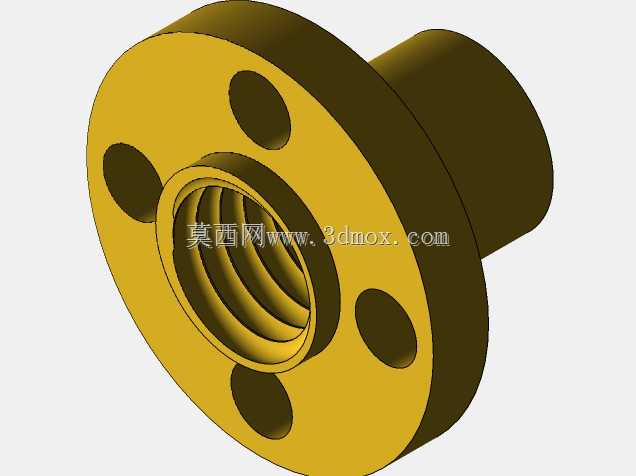

　　不会因为运行震动出现螺栓松动的情况。再看设计思路，整个螺母分为两个功能段，一端是带安装孔的法兰盘，另一端是外圆柱导向段，内孔是完整的T8梯形螺纹，导程和标准T8丝杠完全适配，螺纹段的长度做了优化，既保证足够的螺纹啮合齿数，让轴向受力均匀分布在多个螺纹牙上，避免单个牙受力过大出现滑牙，又不会因为螺纹过长增加不必要的摩擦阻力，让传动时的手感更顺畅，空载运行的阻力控制在合理范围内。外圆柱导向段的作用是在安装时可以先穿入安装板的定位孔，做径向定位，再拧入固定螺栓，能保证螺母的螺纹轴线和安装板的垂直度，避免因为安装倾斜导致丝杠和螺母不同轴，出现运行卡滞、磨损加快的问题，这个导向段的外径公差按照h7级精度控制，和安装板的定位孔采用间隙配合，安装时既能轻松穿入，又不会有过大的径向间隙，保证同轴度要求。外形尺寸和安装边界方面，法兰盘的外径控制在标准T8法兰螺母的通用尺寸范围内，不会因为尺寸过大和周边的导轨、线槽等部件产生干涉，四个安装孔的孔径适配M3规格的固定螺栓，是小型自动化设备里最常用的紧固件规格，不需要准备特殊规格的螺丝就能完成装配。螺母的总长度经过核算，当丝杠运行到上极限位置时，螺母的下端不会和丝杠端部的轴承座产生碰撞，运行到下极限位置时，法兰盘的背面也不会和丝杠螺母座的其他结构干涉，整个安装后的预留安全间隙足够，不会出现超程撞坏部件的问题。另外，螺纹的牙型角按照标准梯形螺纹加工，牙侧的表面粗糙度控制在合理范围，既能降低摩擦系数，又能保证足够的接触面积，

　　传递额定的轴向负载，在垂直吊装的工况下，即使没有额外的制动机构，黄铜和丝杠之间的摩擦阻力也能起到一定的阻尼作用，避免负载出现下滑的情况，当然如果是负载较大的场景还是需要配合丝杠制动装置，但对于常规的小型升降场景，这个螺母本身的阻尼特性已经能满足使用要求。很多新手在做小型升降结构的时候，容易忽略螺母安装形式对传动稳定性的影响，直接用普通的圆柱型T8螺母用顶丝固定在安装座上，这种固定方式在卧式安装时问题不大，但在吊装垂直使用时，顶丝的固定力不足以承受长期的轴向交变载荷，很容易出现螺母松动、位置偏移，导致传动卡滞甚至螺母脱落的问题，而这种带法兰的吊装专用螺母，通过四个螺栓在法兰端面固定，受力方向和螺栓的轴向一致，固定强度远高于顶丝固定的方式，长期运行的可靠性更高。还有一点细节，法兰盘的安装面做了平面度处理，和安装板贴合时不会出现缝隙，保证螺母的轴线和安装面垂直，避免因为安装面不平导致螺纹偏磨，延长螺母的使用寿命，黄铜材质本身也有一定的减震效果，传动过程中的震动会被黄铜基体吸收一部分，让升降运行更平稳，不会出现明显的顿挫感，对于对升降精度有一定要求的场景，比如3D打印的Z轴，这种平稳性直接影响最终的成型质量。
