圆柱螺旋压缩弹簧三维结构设计

　　在各类机械结构的弹性缓冲、储能复位场景中，圆柱螺旋压缩弹簧是应用覆盖度极高的基础零件，从冲压设备的卸料复位机构、自动化产线的缓冲挡停组件，到阀门的启闭复位结构、振动设备的隔振支撑单元，都能见到这类零件的身影。做这类弹簧的三维建模时，首先要明确实际工况下的安装边界：弹簧的外径需要匹配安装孔的内径公差，避免装配时出现卡滞；内径要适配导向轴的直径，防止弹簧受压缩时发生侧向弯曲失稳；自由长度要结合工作行程预留足够的预压量，同时要保证压并长度小于设备允许的最小安装空间，避免弹簧被压并后产生永久塑性变形。

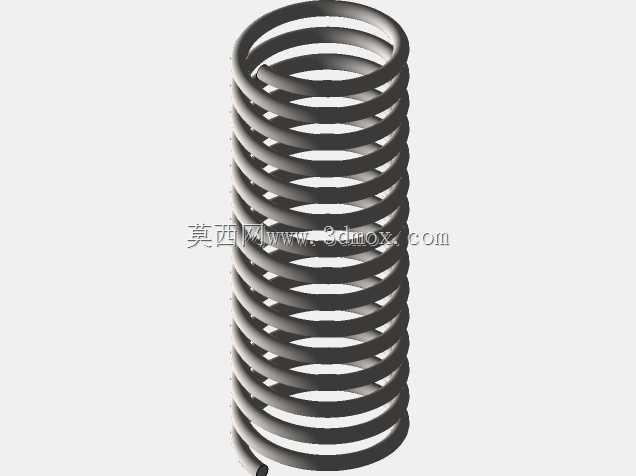

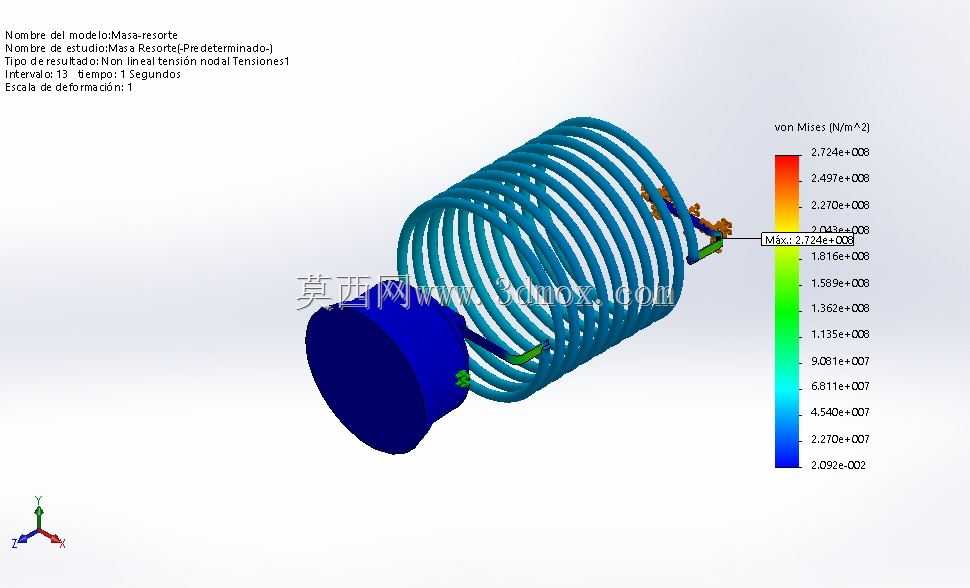

　　建模过程中，螺旋线的参数设置是核心环节，不能只简单绘制等螺距的螺旋扫掠路径，要结合弹簧的实际受力特性调整两端的结构：通常压缩弹簧的两端会做并圈磨平处理，这部分的有效圈数不参与弹性变形，建模时需要将两端1到1.5圈的螺距逐步过渡到线径尺寸，模拟实际并圈的贴合状态，同时将端面做平面切除处理，保证弹簧安装时两端的支撑面与安装基准面完全贴合，避免受载时出现偏载。扫掠所用的簧丝截面要严格按照选定的线径绘制圆形轮廓，扫掠过程中要保证截面始终与螺旋线的法向垂直，避免出现簧丝扭曲、截面错位的问题，影响后续有限元受力分析的准确性。

　　从功能特性来看，这类圆柱螺旋压缩弹簧的刚度由线径、中径、有效圈数、材料切变模量共同决定，建模时的参数化设置要预留调整接口，方便后续根据实际载荷需求修改参数：比如当需要提升弹簧刚度时，可以在安装空间允许的范围内适当增大线径、减小中径，或者减少有效圈数，参数化的模型可以直接修改对应数值快速生成新的结构，不需要重新绘制整个特征。在实际设备装配中，这类弹簧通常不需要额外的紧固件固定，依靠两端的磨平端面与安装槽、导向轴的配合即可完成定位，安装时要注意预压量的控制：预压量过小会导致设备运行时弹簧出现窜动，预压量过大会导致弹簧的有效工作行程缩短，无法达到设计的缓冲或复位行程要求。

　　不同应用场景下的弹簧设计细节也有差异，比如用于高频往复运动场景的弹簧，建模时要特别注意簧丝表面的圆角过渡，避免应力集中导致的疲劳断裂；用于重载场景的弹簧，需要适当增大并圈的数量，提升两端支撑的稳定性，防止大载荷下支撑圈变形。在三维装配环境中，还要模拟弹簧的压缩状态，检查弹簧在最大工作压缩量时，相邻簧圈之间是否留有足够的间隙，避免圈与圈之间发生碰撞摩擦，影响弹簧的正常伸缩，同时要校核弹簧压并时的总长度是否会对周边其他零件产生干涉，比如在阀门结构中，弹簧压并长度如果超出设计值，会导致阀门无法完全开启，影响介质的通流效率。

　　很多新手在做这类弹簧建模时，容易忽略两端并圈的处理，直接绘制等螺距的螺旋结构，这样的模型导入装配后，两端的接触是线接触而非面接触，不仅不符合实际加工后的零件状态，在做运动仿真时也会出现接触力计算错误、仿真运行卡顿的问题。另外，簧丝的螺旋方向选择也要结合实际安装场景，当弹簧套在螺杆类零件上使用时，螺旋方向要与螺杆的螺纹方向相反，避免弹簧受压缩时沿螺纹方向旋动出现松动。建模完成后还可以通过软件的质量属性计算功能，核对弹簧的有效质量，为后续的振动频率计算、冲击载荷校核提供基础数据，保证整个弹性系统的设计匹配实际工况需求。
