M10规格2mm台阶带法兰引线螺丝螺母

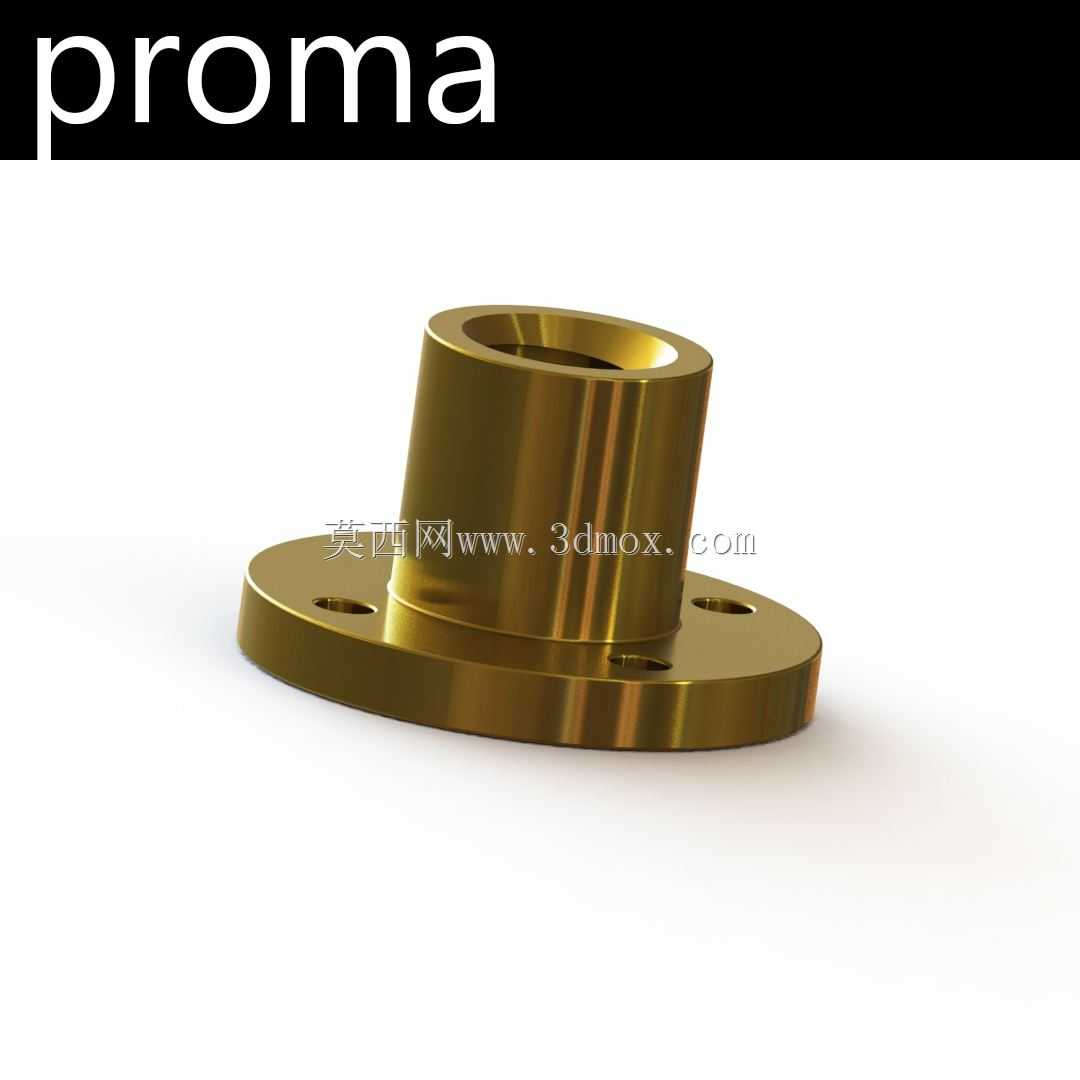

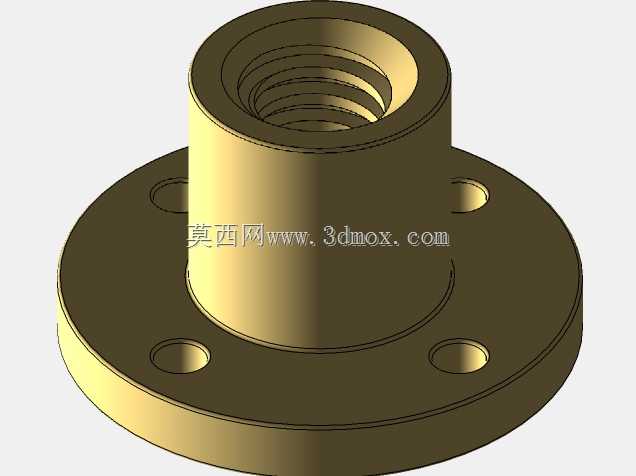

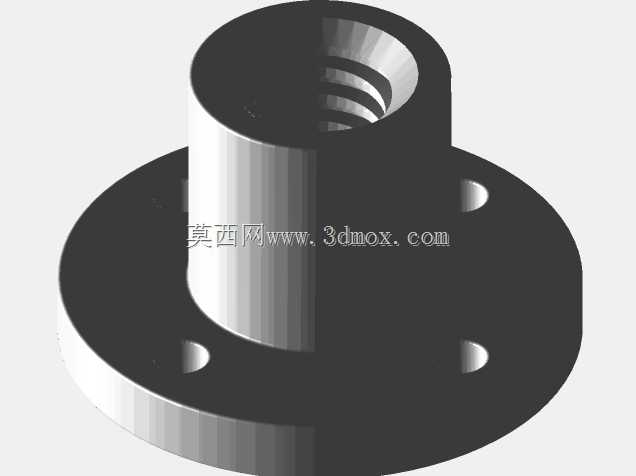

　　在桌面级制造设备的传动结构设计里，很多入门级机型受成本限制，不会采用高精度滚珠丝杠副作为直线传动部件，这类带法兰台阶的T型传动螺母，就是替代高成本丝杠组件的核心适配零件，目前在桌面3D打印机Z轴升降结构、小型数控雕刻机进给单元、小型激光切割机的位移传动模块中应用十分广泛。这类螺母的核心适配逻辑，是和同规格的T型丝杆配合，将电机的旋转运动转化为执行部件的直线位移，相比滚珠丝杠结构，T型丝杠配合铜质或工程塑料材质的台阶螺母，整体传动组件的成本可以压缩到滚珠丝杠方案的十分之一甚至更低，完全能满足桌面级轻载设备的传动精度与负载需求。从结构设计来看，这款螺母采用带安装法兰的一体式结构，法兰端面上预留了三个均匀分布的沉头安装孔，

　　安装时可以直接通过螺丝将螺母锁紧在移动滑台的安装面上，不需要额外设计螺母锁紧座或者防转结构，大幅简化了移动部件的结构设计，减少了装配环节的零件数量。螺母主体的凸台部分高度对应2mm的台阶尺寸，这个台阶结构的核心作用是在安装时嵌入滑台对应的定位沉孔中，既可以保证螺母轴心线和丝杆轴心线的同轴度，避免安装偏斜导致的传动卡滞、磨损加剧问题，也能承担径向的限位作用，防止设备运行过程中螺母受径向力出现偏移，保证传动的平顺性。螺纹部分采用M10规格的T型传动螺纹，和同规格导程的T型丝杆配合时，单圈进给量和丝杆导程完全匹配，设计选型时只需要匹配对应导程的丝杆，就可以直接套用安装尺寸，不需要额外修改滑台的安装孔位。从安装边界来看，

　　法兰盘的外径尺寸刚好适配桌面级设备常用的2020、2040铝型材滑台安装面，沉头孔的孔径适配M3规格的内六角安装螺丝，凸台部分的外径和2mm的台阶高度，刚好对应多数开源3D打印机、小型雕刻机滑台的预留沉孔尺寸，做设备改型或者零件替换时，可以直接实现无缝替换，不需要二次加工安装位。在实际使用场景中，这类螺母的负载能力完全覆盖桌面级设备的需求，3D打印机的Z轴负载通常在5kg以内，小型数控雕刻机的Z轴负载也不会超过10kg，铜质的螺母本体和钢制丝杆配合时，具备良好的自润滑特性，日常使用只需要定期涂抹少量润滑脂，就可以保证数千小时的使用寿命，不会出现过早磨损导致的传动间隙变大问题。设计这类螺母的三维模型时，需要重点关注几个尺寸公差：

　　首先是内螺纹的中径公差，要保证和丝杆配合时的间隙在0.05mm到0.1mm之间，间隙过小会导致传动阻力过大，电机负载升高丢步，间隙过大则会导致传动反向间隙变大，影响设备的定位精度；其次是法兰端面和螺母轴心线的垂直度公差，要控制在0.02mm以内，否则安装后螺母会出现偏斜，丝杆转动过程中会出现周期性的阻力变化，导致移动部件爬行、定位精度下降；另外凸台部分的外径公差要采用h7级精度，保证和滑台沉孔的配合间隙合理，既可以顺利装入，又不会出现过大的径向间隙。很多入门级设备的原厂螺母采用工程塑料材质，虽然成本更低，但是在持续负载下容易出现蠕变，使用半年到一年就会出现磨损间隙变大，导致打印层纹变深、雕刻尺寸偏差等问题，替换为铜质的台阶法兰螺母后，耐磨性能可以提升数倍，长期使用的精度保持性更好。在装配环节，这类一体式法兰螺母不需要额外的预紧结构，三个安装螺丝均匀锁紧后，就可以保证螺母和滑台的刚性连接，相比那种需要卡簧固定、或者需要锁紧套固定的分离式螺母，装配效率更高，也不会出现长期使用后锁紧件松动导致的螺母移位问题。针对小型激光切割机的应用场景，这类螺母的法兰结构还可以起到一定的防尘作用，法兰端面紧贴滑台安装面，可以减少切割过程中产生的粉尘进入螺纹配合面，降低磨粒磨损的概率，延长传动组件的维护周期。
