嵌入式Keystone型RJ45面板网络插座结构

　　在工业控制柜、通讯配线架、桌面信息面板、设备侧网口拓展等场景中，嵌入式RJ45插座是实现有线网络信号稳定接驳的核心接插件，这款Keystone规格的面板插座，正是针对标准卡扣式安装场景设计的适配结构，解决了常规外露网口安装后突出面板过多、防护性不足、装配一致性差的实际问题。

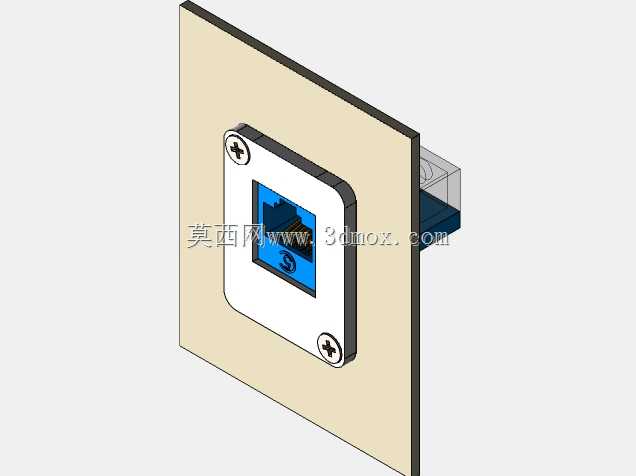

　　从实际使用场景来看，这类插座广泛应用在车间工控机柜的配线面板、办公区域墙面信息盒、测试设备的外置通讯接口、机箱侧置网口拓展位，既可以配合标准Keystone卡扣适配不同厚度的安装面板，也能通过自带的法兰固定孔实现螺丝锁附的刚性安装，兼顾快装与高可靠性固定的双重需求。日常运维中，卡扣式设计可以在不拆动整体面板的情况下快速更换损坏的网口模块，螺丝锁附则能应对设备振动较大的工业场景，避免长期振动导致接口松脱、接触不良的问题。

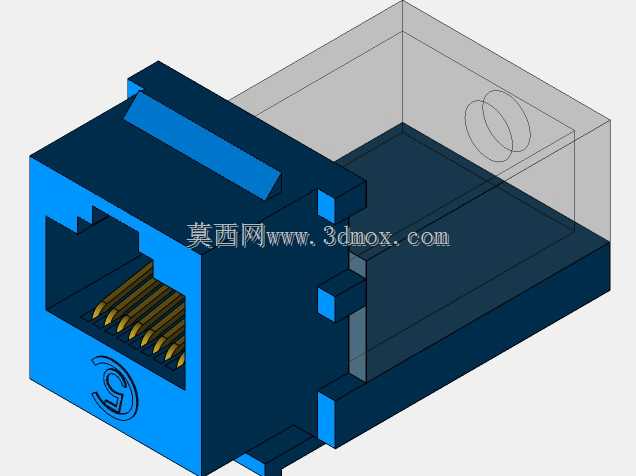

　　产品功能层面，这款插座结构完整还原了RJ45接口的内部限位与外部防护特征：接口内部预留了标准8P8C水晶头的插接空间，设置了水晶头弹片对应的卡位槽，确保水晶头插入后卡合到位，不会出现虚插、脱落的情况；接口外围的蓝色标识区是行业通用的网络接口识别色，方便现场布线时快速区分网口与其他类型接口，减少错插概率。插座后侧预留了网线端接的空间，既可以适配打线式Keystone模块的安装位，也可以直接集成预端接的网口尾纤，适配不同的布线施工需求。

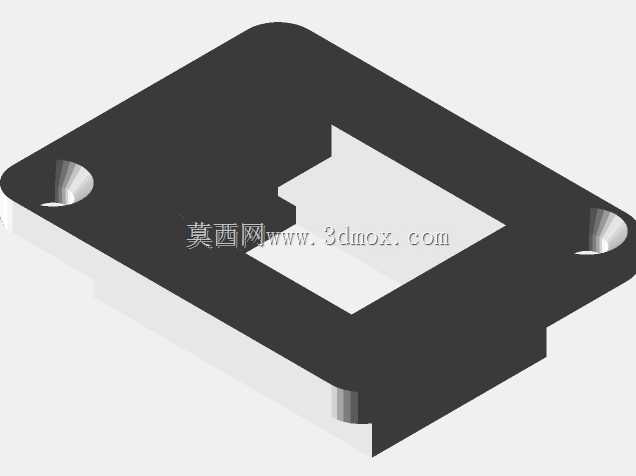

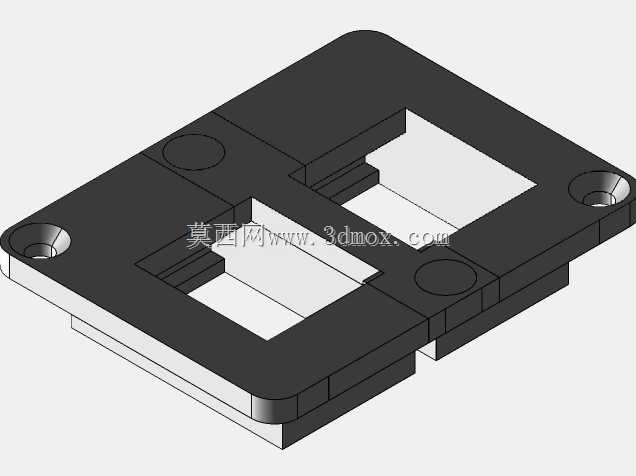

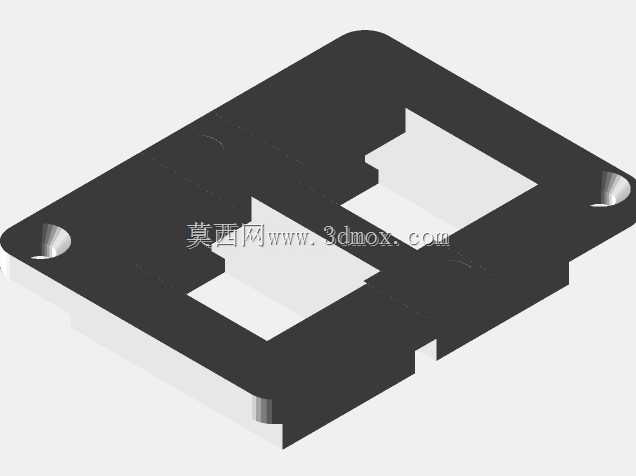

　　设计思路上，这款结构优先考虑了安装兼容性与装配容错率：法兰安装位的两个螺丝孔采用沉头设计，锁附螺丝后螺丝头不会突出法兰表面，保证插座装入面板后与安装面贴合平整；法兰与面板接触的位置预留了0.2mm的密封胶圈安装槽，有防水防尘需求的场景可以加装薄型胶圈，实现面板外侧的基础防护，避免灰尘、溅水从安装缝隙进入设备内部。插座主体的外轮廓尺寸严格匹配标准Keystone模块的通用卡扣尺寸，除了螺丝锁附安装外，也可以直接卡入标准Keystone面板的预留开孔，无需额外开孔加工，适配市面上绝大多数通用信息面板、配线架空位。

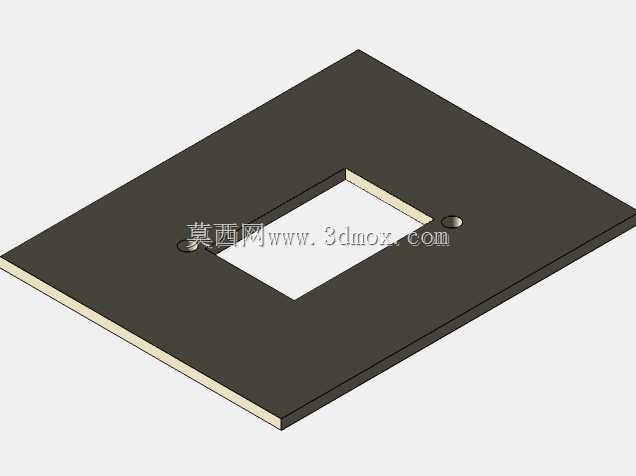

　　外形尺寸与安装边界方面，这款插座突出面板外侧的高度控制在8mm以内，相比常规外露式网口突出量减少60%以上，避免设备搬运、布线过程中磕碰网口导致的接口变形；法兰整体外形为带圆角的矩形，四个圆角做了R1.5的倒圆处理，安装时不会划伤面板涂层或者施工人员手部；安装开孔的适配范围覆盖1.2mm到3mm厚度的金属、塑料面板，卡扣的弹性变形量预留了0.5mm的容错空间，即使面板开孔尺寸存在±0.2mm的加工误差，也能顺利装入并卡紧。插座后侧的插接端深度控制在22mm，不会因为深度过大占用机箱、配线架内部过多走线空间，方便内部网线的弯折整理，避免网线弯折半径过小导致的线芯断裂、信号衰减问题。

　　从结构细节来看，插座的接口内部做了导向斜角，水晶头插入时可以顺着斜角自动对准针脚位置，即使盲插也能顺利接入，减少插针对歪、弯折的损坏概率；法兰与插座主体的连接位置做了加强筋结构，长期插拔水晶头的作用力会通过加强筋分散到整个法兰面，不会出现接口主体与法兰断裂的情况，经过实测可以承受至少1000次以上的插拔循环，满足长期使用的寿命要求。针对工业场景的使用需求，插座的塑料结构件壁厚均匀控制在1.8mm左右，既保证了结构强度，也避免注塑生产时出现缩痕、变形等问题，适合批量加工生产。
