24V供电FL-6-K型磁粉制动装置结构设计

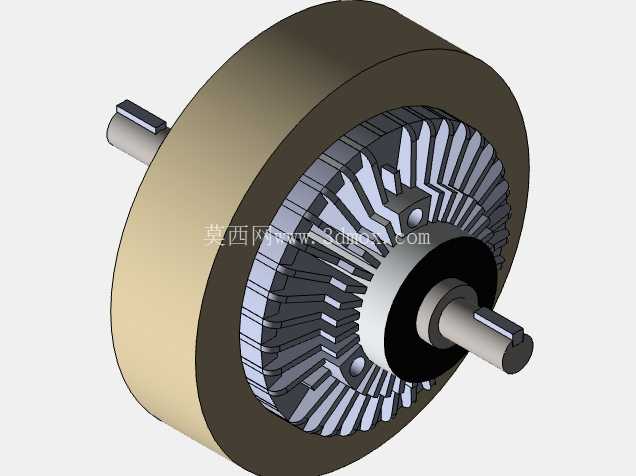

　　在印刷、涂布、纺织、电线电缆等需要精准张力控制的连续生产线上，磁粉制动器是收放卷工位的核心执行部件，这款FL-6-K磁粉制动器采用24V直流供电设计，适配绝大多数工业设备的控制回路电压等级，无需额外增设变压模块即可直接接入设备张力控制系统。从结构设计来看，该制动器采用双出轴布局，两端轴伸均做了标准公差加工，可通过联轴器直接与负载轴、张力检测辊连接，也可搭配链轮、同步带轮实现动力传递，安装时无需额外定制转接轴件，能大幅缩短设备装配的调试周期。

　　制动器外壳采用圆筒式整体结构，外圈为导磁性能优异的软磁合金材质，内部磁粉腔做了高精度密封处理，避免长期运行过程中磁粉泄漏导致的扭矩衰减，内部散热筋沿圆周方向均匀排布，在设备连续运行时可通过空气对流带走磁粉滑差产生的热量，避免磁粉因高温出现提前烧结失效的问题，延长设备维护周期。从功能特性来看，该制动器的输出扭矩与励磁电流在额定范围内呈良好的线性关系，控制端输入微小电流即可输出对应大小的制动扭矩，在张力控制场景中可配合张力传感器实现闭环控制，当生产线线速度发生波动时，可快速调整励磁电流改变制动扭矩，维持卷材张力恒定，避免出现卷材拉伸变形、收卷不齐、断带等生产问题。

　　在安装边界设计上，该制动器的轴向尺寸与径向安装孔位均参考行业通用安装规范设计，可直接替换同规格的老旧磁粉制动器，无需对原有设备的安装支架做二次改造，降低设备升级改造成本；两端轴伸的键槽采用标准平键设计，键槽公差符合通用机械传动标准，配套的平键、锁紧螺母均为通用标准件，后期维护更换配件无需单独定制。设计过程中重点考虑了磁粉腔的磁路优化，通过调整定子与转子之间的气隙均匀度，减少磁路漏磁，保证励磁电流通入后磁粉能快速形成磁链传递扭矩，响应时间控制在毫秒级，满足高速生产线的快速张力调整需求；转子部分采用高导磁、耐磨的合金材质，长期与磁粉摩擦也不会出现过度磨损，保证扭矩输出的长期稳定性。

　　在实际应用场景中，除了常规的收放卷张力控制，该制动器还可用于模拟负载测试场景，在电机、减速器等传动部件的出厂测试工位，可通过调整励磁电流大小模拟不同等级的负载扭矩，测试被测部件在不同负载下的运行参数；也可用于间歇传动设备的快速制动，在需要精准停机定位的工位，通入额定电流即可快速锁止输出轴，避免传动惯性导致的定位偏差。设计时还考虑了不同安装姿态的适配性，无论是水平安装、垂直安装还是倾斜安装，内部磁粉腔的密封结构都能保证磁粉不会出现局部堆积，避免因安装姿态问题导致的扭矩输出偏差，适配不同设备的安装空间布局。
