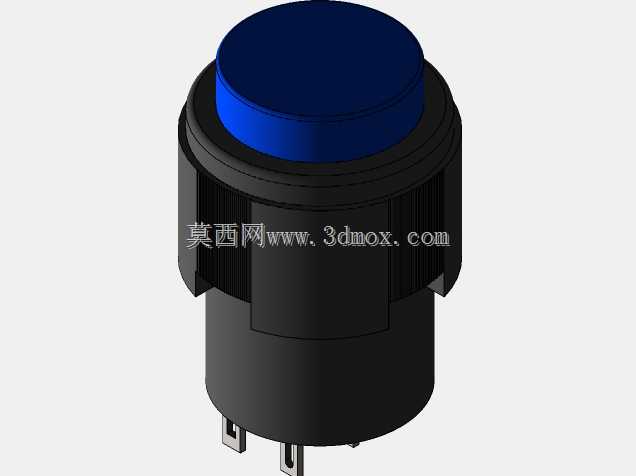

16mm圆形凸头蓝色控制按钮结构

　　做设备面板布局的时候，16mm安装孔径的按钮是低压控制柜、小型操作台、便携检测设备里用得极多的操作元件，这次做的这款凸头蓝色按钮，是针对常规启停、功能切换场景做的结构还原，建模的时候先把安装边界卡死——面板开孔直径严格卡16mm公差带，安装座的卡簧卡位深度留足2.5mm，适配1到3mm厚度的冷轧钢面板、亚克力面板或者绝缘电木板，装上去之后不会因为面板厚度差出现松垮、按压晃荡的问题。

　　按钮头部做的是凸台圆弧过渡，不是平端面的款式，操作的时候手指触感反馈更明确，戴薄劳保手套操作也能精准按到触发位置，不会出现滑手误触的情况。头部的蓝色色圈是功能标识区，工业现场里蓝色一般对应复位、备用功能触发、辅助回路接通这类场景，和红色急停、绿色启动、黄色故障复位的色标体系完全匹配，不用额外贴标识牌，现场运维人员一眼就能识别按钮功能。

　　内部结构做的时候特意还原了卡扣式装配逻辑，按钮帽和内部推杆的配合留了0.1mm的滑动间隙，按压行程控制在3mm左右，触发行程在1.8mm到2.2mm之间，和市面上主流的微动开关触发行程匹配，不会出现按到底没触发或者轻碰就误动的问题。基座部分做了防滑滚花结构，拧锁紧螺母的时候不用额外扶着基座本体，单手就能把螺母拧紧，安装效率比光滑基座的款式高不少。底部的插片接线端做了6.3mm标准插片尺寸，适配常规的冷压插簧，接线的时候不用焊线，插上去就能卡紧，维护更换的时候拔插也方便，不会因为拉扯把接线端扯断。

　　建模的时候特意把安装后的突出高度控制在12mm以内，不会在面板上突出太多，避免设备搬运、人员走动的时候刮到按钮造成误触发。基座的尾部长度控制在28mm，算上线端插簧的接线空间，面板背后留35mm的净空就能装，不会和柜内的线槽、小型继电器、接线端子排产生空间干涉，做紧凑型小设备的面板布局的时候不用特意给按钮留过多的后部空间，能有效压缩控制柜的整体厚度。

　　实际应用里，这款按钮可以用在小型流水线的本地操作盒、实验室检测设备的功能触发面板、小型机床的辅助操作区、充电桩的手动操作位，甚至是一些民用电控设备的操作面板上，因为是标准16mm安装尺寸，替换同规格的旧按钮也不用重新扩孔或者改面板，直接拆旧装新就能用。结构上做了防呆设计，基座的卡位有定位凸点，装的时候不会转角度，按钮帽的方向始终保持正位，不会出现装歪了标识不对的情况。按压的回弹结构靠内部的复位弹簧支撑，建模的时候弹簧的线径、圈数、预压量都按实际使用参数还原，保证按压寿命能达到常规工业按钮的10万次级别，不会用几个月就出现回弹无力、卡滞的问题。另外按钮帽和基座的配合缝隙留了0.05mm的均匀间隙，既不会因为热胀冷缩出现卡按钮的情况，也能阻挡大部分的浮尘进入基座内部，适配普通工业车间的使用环境，不用额外做防尘罩就能满足IP40左右的防护等级，日常使用不用频繁清理维护。
