KFL08菱形带座外球面轴承结构

项目分类:通用机械零部件 发布时间:2024-05-24 ID:751375
  • KFL08菱形带座外球面轴承结构
  • KFL08菱形带座外球面轴承结构
  • KFL08菱形带座外球面轴承结构
  • KFL08菱形带座外球面轴承结构

  在轻工输送、小型自动化设备、食品包装流水线这类对安装空间有严格限制的场景里,菱形法兰式带座轴承一直是转轴支撑的首选部件,这次还原的KFL08款轴承,完全对标市面流通的常规量产件尺寸,能直接适配现有设备的替换安装需求,不需要额外改动安装位。

  从实际使用场景来看,这类轴承主要承担小直径转轴的径向支撑,同时能补偿少量的轴系安装对中误差,很多小型皮带输送机的从动辊端、桌面型自动化设备的转轴支撑位、DIY小型传动机构的支座都会用到这个型号,相比立式铸造轴承座,菱形切边的法兰结构占用安装面的横向空间更小,两个安装孔的布局能在狭窄的安装板上完成固定,不会因为座体轮廓过大和周边结构产生干涉。

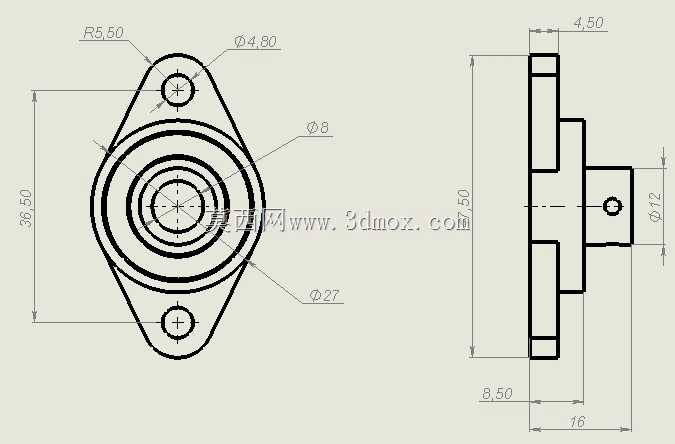

  设计过程中首先敲定的是安装边界尺寸:两个安装孔的中心距严格匹配量产件的实测值,安装孔本身的通孔直径适配常用的M6内六角固定螺栓,座体的法兰厚度控制在能承受常规径向载荷的区间,不会因为过薄导致安装锁紧时座体变形,也不会因为过厚浪费安装空间。轴承内孔的直径为8mm,适配公称直径8mm的光轴,内圈的顶丝结构做了准确还原,实际装配时可以通过顶丝锁紧轴表面,防止转轴运转时和内圈产生相对滑动。

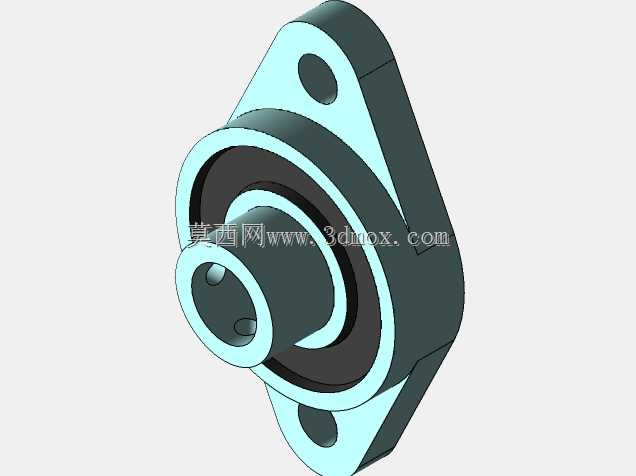

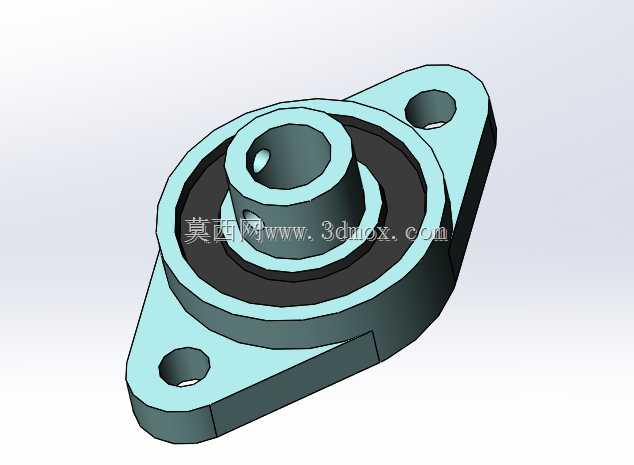

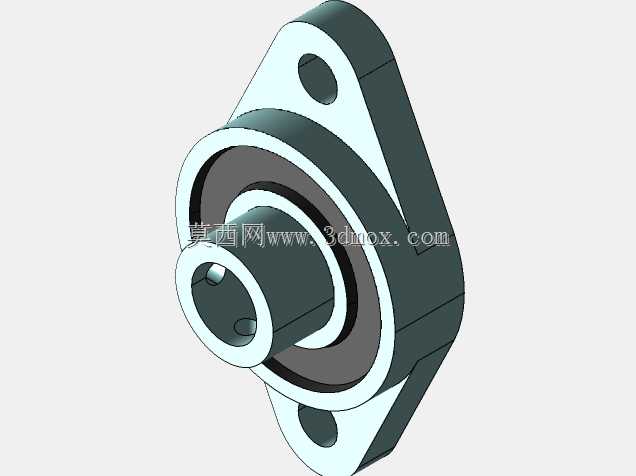

  结构上拆分了冲压轴承座、外球面轴承外圈、轴承内圈、密封胶圈、内置钢珠保持架几个部分,每个配合面的公差都按照实际装配关系做了预留:轴承外圈和座体的安装孔采用过盈配合的尺寸设计,压装后不会出现外圈在座体内打滑的问题;内圈和轴的配合按照过渡配合做尺寸设定,方便现场装配时的轴系调整,同时锁紧顶丝后能保证足够的抱紧力。座体的材质采用常见的锌合金压铸工艺对应的结构设计,边缘的脱模斜度、安装孔的沉台结构都做了还原,和实际量产件的工艺特征保持一致,不会出现纯建模的理想化直角结构。

  很多新手建模时容易忽略的是这类带座轴承的中心高尺寸,也就是轴承内孔中心到安装贴合面的垂直距离,这个尺寸直接关系到轴系的安装高度,如果建模时尺寸偏差,装配后会出现轴系倾斜、皮带跑偏、轴承载荷异常增大的问题,这次建模时特意对照实物做了校准,中心高尺寸和量产件完全一致,装配时不需要额外调整垫片来补偿高度差。另外座体的法兰切边做了圆弧过渡处理,没有尖锐的棱角,既符合实际冲压/压铸的工艺特性,也能避免安装时划伤操作人员。

  密封结构的还原也贴合实际使用需求,轴承两侧的橡胶密封圈突出内圈端面,能在多粉尘的车间环境下阻挡灰尘、碎屑进入轴承滚道,延长轴承的维护周期,很多输送设备安装在生产车间,现场难免有粉尘、切削液飞溅,这种接触式密封结构能有效保护内部滚道,不需要频繁加注润滑脂。从受力角度来看,菱形座的两个安装孔分布在轴承中心的斜向两侧,承受径向载荷时的力传导路径更短,相比三孔法兰座在单侧受力时的抗变形能力更强,在张紧力不大的小型皮带传动场景下,完全能满足长期运转的强度需求。

  建模时还考虑了不同装配场景下的调用需求,整个模型的坐标系设定在安装贴合面的中心位置,导入装配体时可以直接通过配合面贴合、安装孔同轴的方式快速完成装配,不需要额外调整模型的原点位置,能节省结构设计时的装配时间。座体表面的安装孔没有做多余的倒角修饰,完全按照实物的冲压孔特征建模,和实际采购回来的零件外观保持一致,做设备装配动画或者工程图导出时,不会出现和实物不符的结构错误。
