双轮独立汽车悬架结构三维设计

　　这套双轮独立悬架结构，核心服务于乘用车辆、小型越野载具以及特种作业无人车的行走系统适配，在日常道路行驶、非铺装路面通行的场景下，承担着车身与车轮之间的力传递与运动解耦作用。从实际装车的功能逻辑来看，整套结构需要同时兼顾三个核心目标：一是过滤路面颠簸带来的垂直方向冲击，避免刚性冲击直接传递到车架造成结构疲劳或者驾乘不适；二是在车轮随路面起伏跳动时，始终保证轮胎接地面与路面的贴合角度，维持轮胎抓地力的稳定，避免转向过程中出现侧滑或者抓地力不足的问题；三是约束车轮的跳动轨迹，将车轮的前后、侧向位移控制在设计允许的范围内，避免运动干涉。

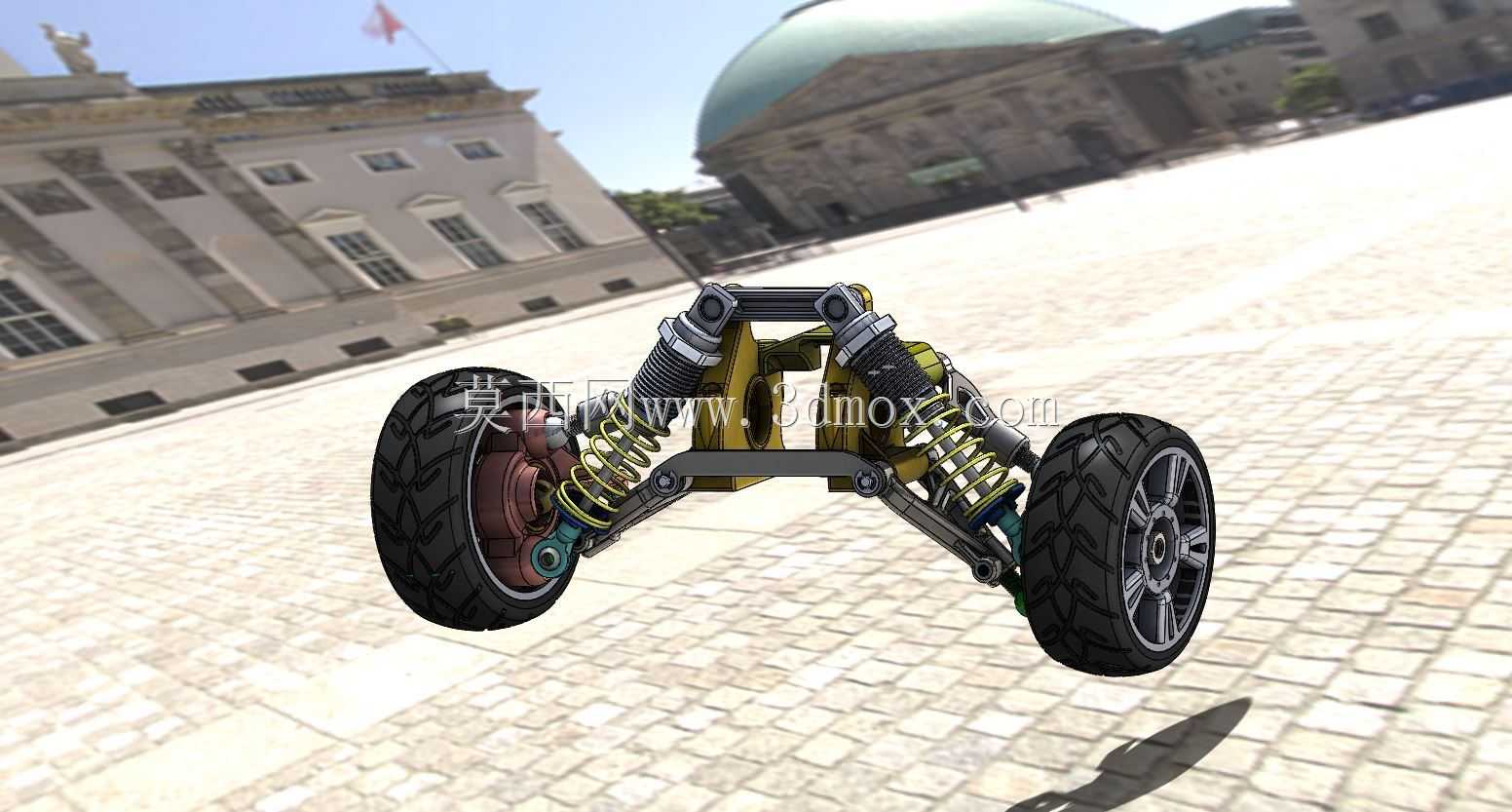

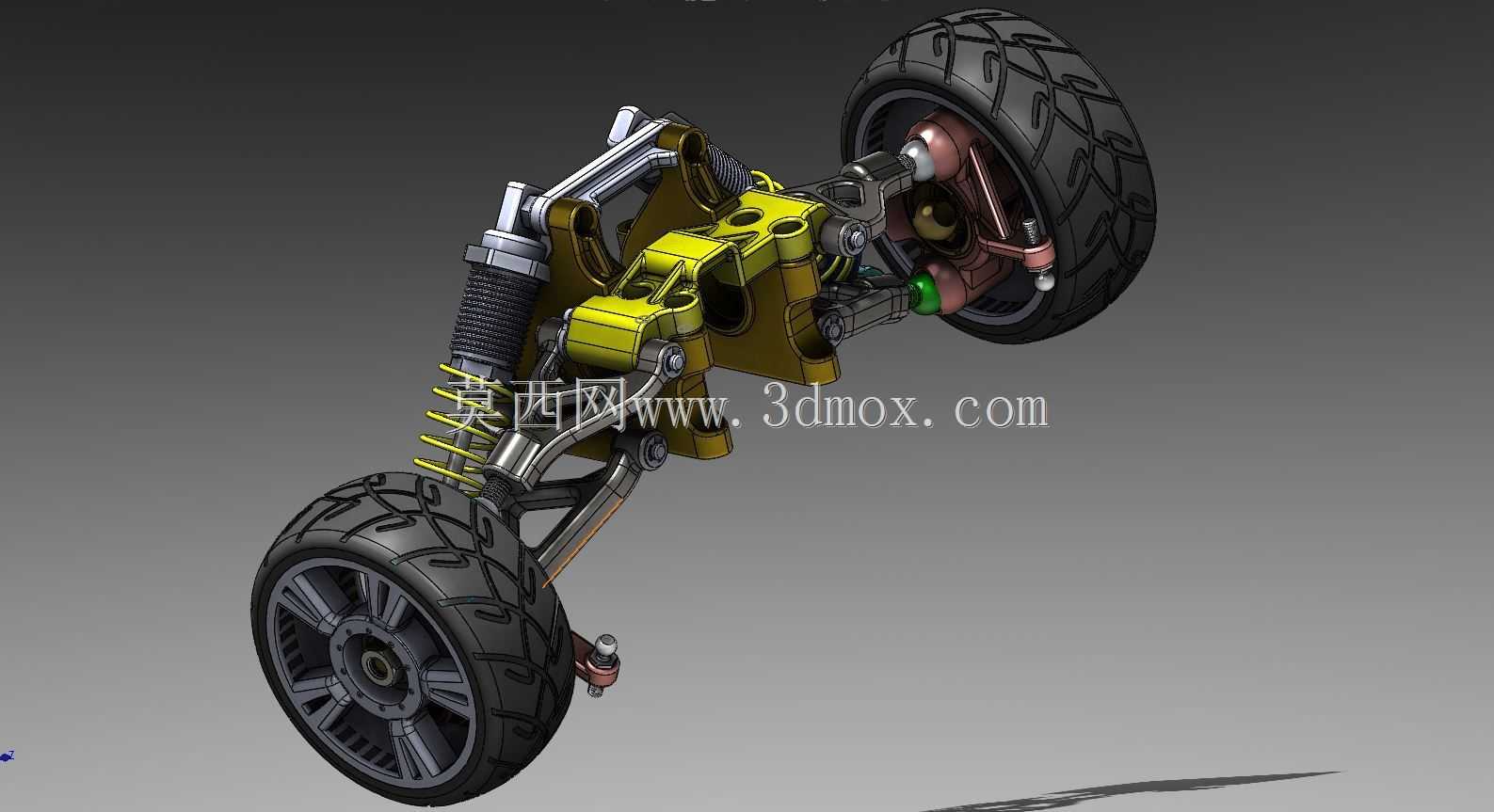

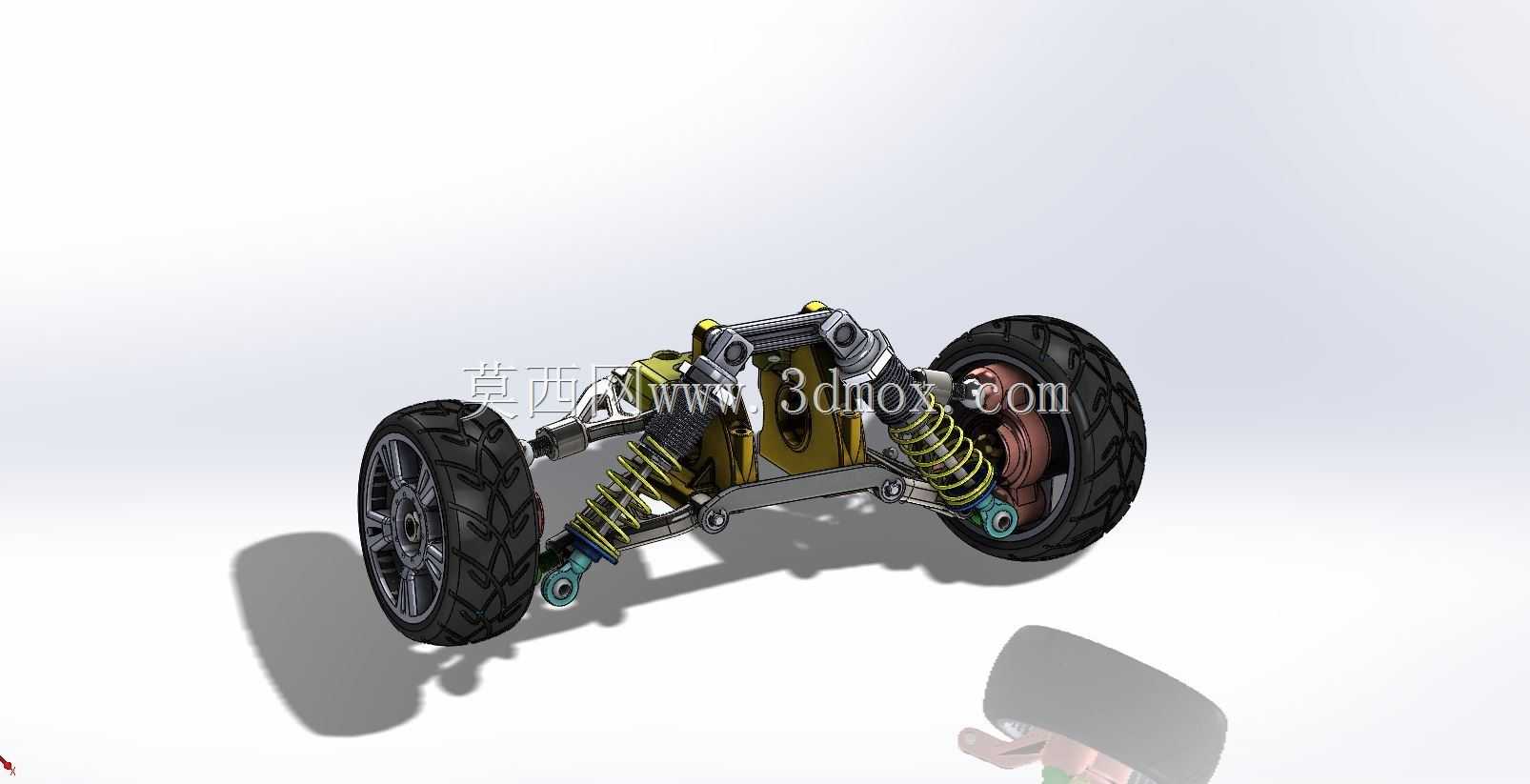

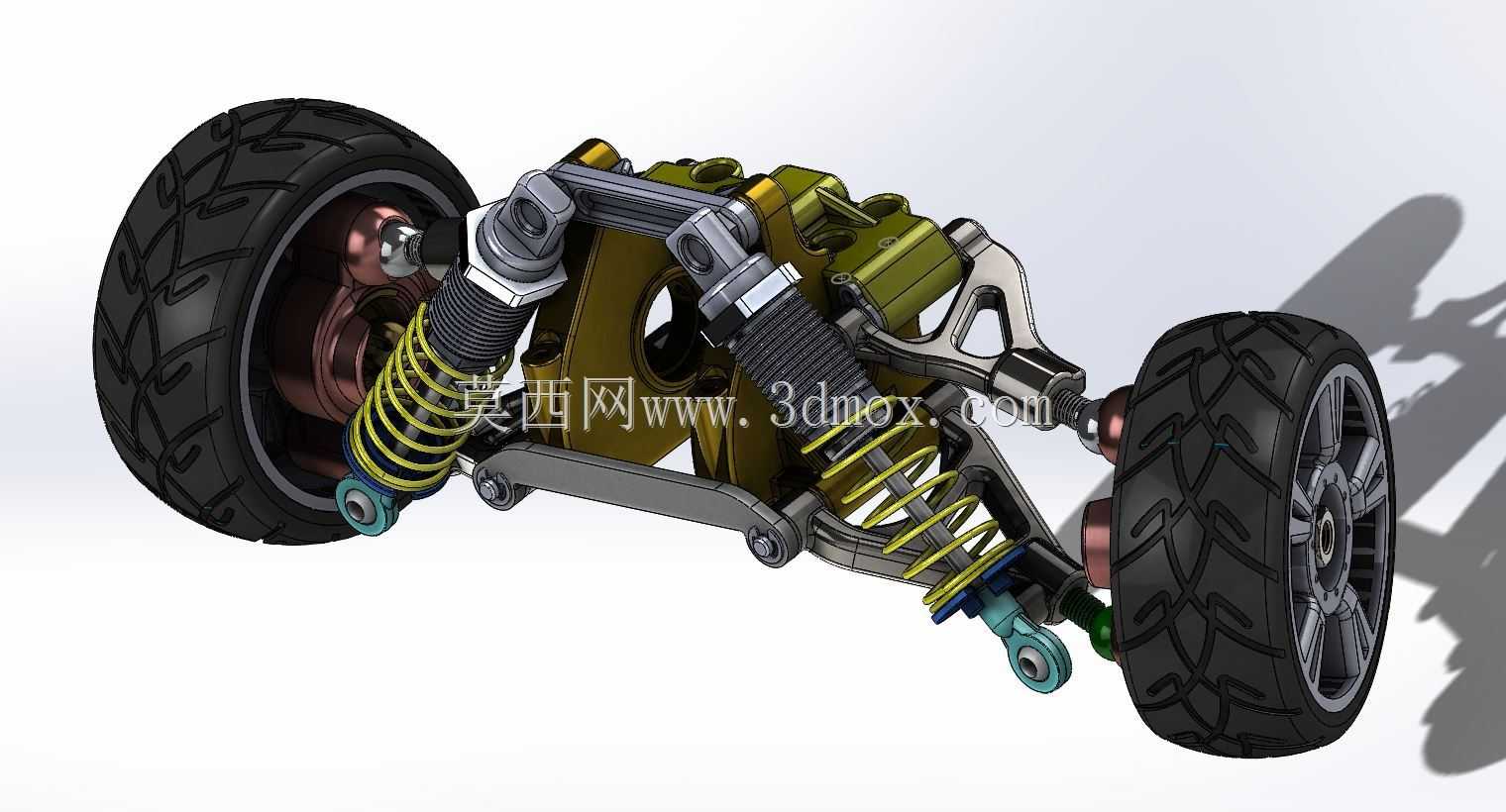

　　从结构组成来看，这套悬架采用了螺旋弹簧搭配筒式减震器的弹性阻尼组合，区别于钢板弹簧的非独立结构，左右两轮的跳动可以独立完成，不会出现一侧车轮跳动带动另一侧车轮偏移的问题。螺旋弹簧承担垂直方向的载荷承载，刚度匹配经过多轮迭代，既不会因为刚度过大造成滤震效果差，也不会因为刚度过小导致悬架击穿、行程用尽的问题；筒式减震器则负责耗散弹簧往复运动的能量，避免车辆经过颠簸后出现多次余振，快速让车身恢复稳定状态。多根连杆组成的导向机构，分别从不同维度约束车轮的运动自由度，每根连杆的铰接点位置都经过运动学仿真校核，在车轮上下跳动的全行程内，车轮的前束角、外倾角变化量都控制在工程允许的阈值内，避免轮胎出现异常偏磨，同时保证转向响应的一致性。

　　在安装边界的设计上，整套悬架的主安装支座预留了与车架副车架对接的安装孔位，孔位的位置度公差按照整车装配的IT7级精度设计，保证装车时不需要额外修配即可完成对接；转向节位置预留了刹车卡钳、轮毂轴承的安装接口，接口尺寸与常规乘用车的轮毂单元规格适配，可直接匹配对应规格的制动组件与轮辋。车轮端的连接法兰采用标准的螺栓孔分布圆设计，适配常见的4孔、5孔乘用车轮辋安装规格，不需要额外制作转接法兰即可完成轮胎装配。减震器的上下安装点采用橡胶衬套铰接，既可以传递轴向的阻尼力，也可以允许小角度的摆动，适应悬架跳动过程中减震器角度的变化，同时衬套的橡胶材质可以过滤部分高频振动，减少震动向车架的传递。

　　设计过程中，首先根据目标车型的轴荷分配确定了弹簧的预压量与刚度曲线，保证空载、满载状态下悬架的静平衡行程都处于最佳工作区间，避免满载时悬架行程预留不足、空载时弹簧拉伸过长的问题。随后通过运动学仿真模拟了车轮从最大上跳行程到最大下跳行程的全过程，校核了每根连杆与弹簧、减震器、轮胎之间的间隙，在全行程内最小运动间隙保留了8mm以上的安全余量，避免极限工况下出现零件碰撞干涉。针对铰接点的受力情况，对每个球头、衬套的载荷进行了分解计算，选用的铰接元件额定载荷都大于实际工况峰值载荷的1.5倍，满足结构强度的安全系数要求。

　　从实际应用的适配性来看，这套悬架结构既可以用于前置前驱的小型乘用车辆前桥，也可以经过小幅参数调整后用于电动无人车、场地作业车的行走悬挂，对于需要兼顾行驶平顺性与操控稳定性的小型载具来说，这种独立悬架结构相比非独立结构有着明显的性能优势。在三维建模过程中，所有零件的配合公差都按照实际加工装配的要求进行了标注，运动副的约束完全还原实际装车的连接关系，可直接用于运动仿真演示、结构受力分析，也可以作为同类悬架设计的参考原型，帮助设计人员快速完成结构方案的迭代，减少前期方案选型的重复工作量。
