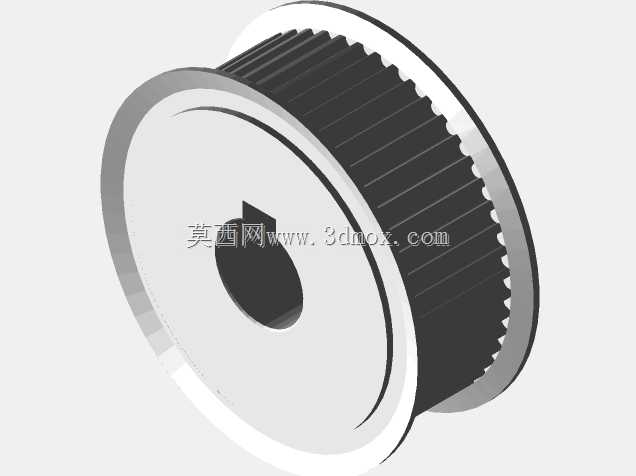

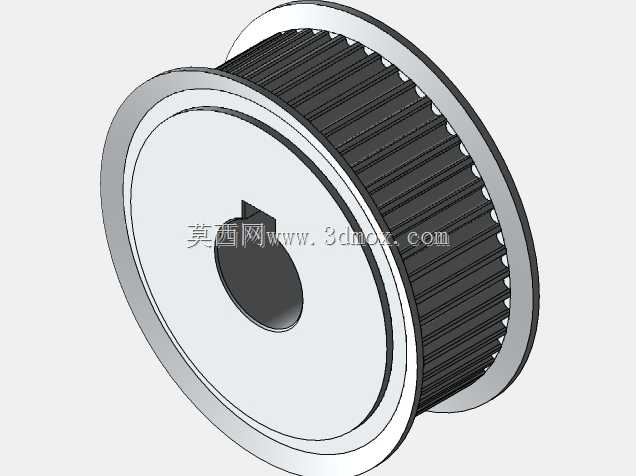

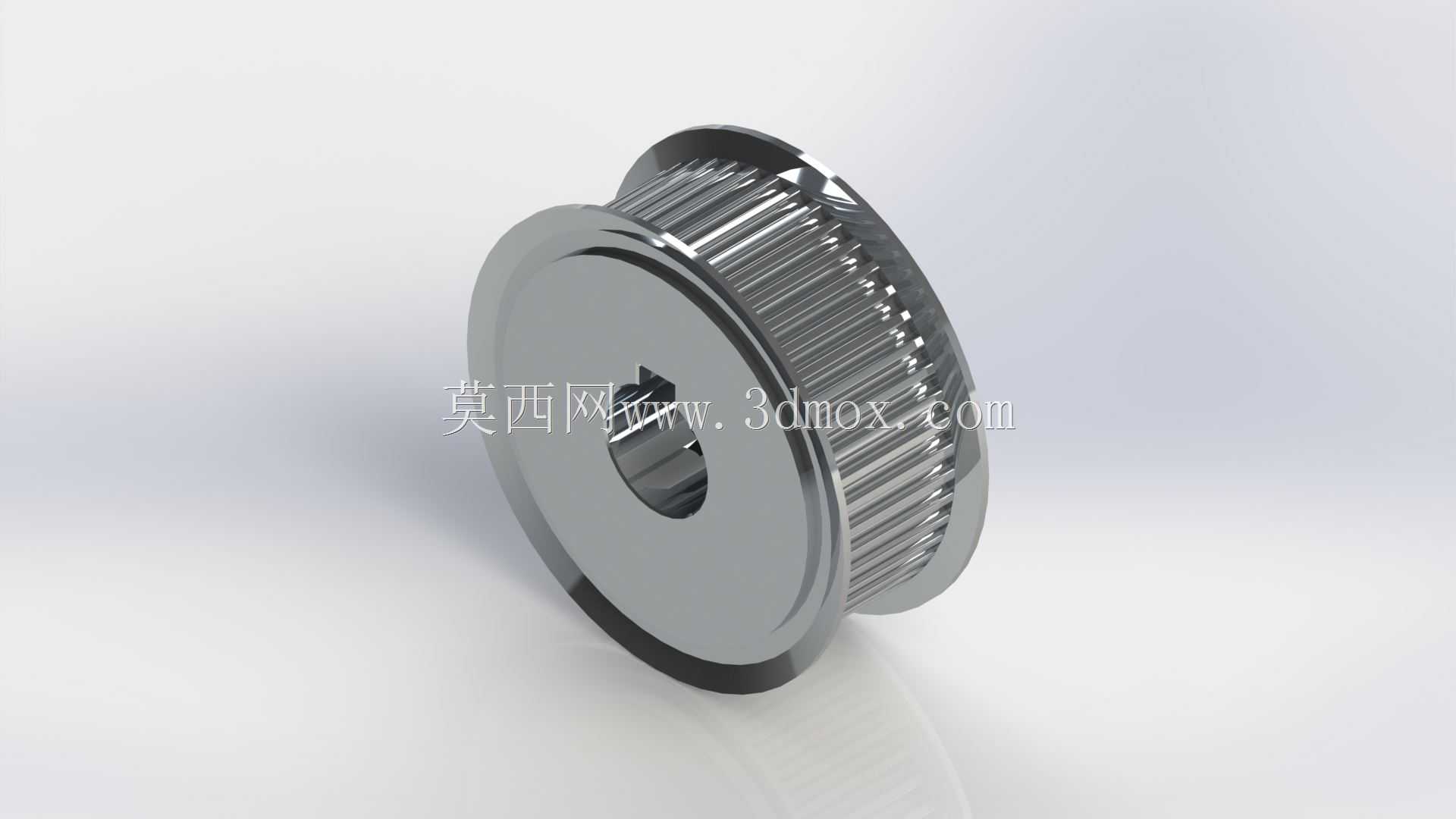

HTD3M型50齿键孔式同步传动皮带轮

　　在轻工自动化输送、小型精密机床进给、3D打印设备轴系传动、包装机械送料机构这类对传动同步精度有明确要求的场景里，正时皮带轮的选型与结构设计直接决定了整套传动链路的运行可靠性，这款HTD 3M规格的50齿键连接皮带轮，就是针对中小扭矩、高同步性需求的传动场景开发的结构件。从实际安装适配的角度看，该带轮采用孔14的中心安装孔径，配套标准平键槽实现周向固定，能直接适配直径14mm的常规光轴、减速电机输出轴，安装时无需额外定制轴径转接套，降低了装配环节的加工成本；带轮的齿形完全匹配HTD 3M圆弧齿同步带的齿廓参数，齿槽圆弧过渡平滑，传动过程中带齿与轮齿的啮合冲击小，相比梯形齿同步轮能有效降低高速运转时的啮合噪音，同时减少带齿的磨损速率，

　　延长同步带的更换周期。设计过程中优先考虑了传动的定心精度，带轮两侧设置了对称的挡边结构，挡边高度略高于带齿顶面，能避免同步带在运转过程中出现轴向窜动、掉带的问题，尤其是在中心距较长、带速较高的传动布局里，双侧挡边的结构能大幅降低设备日常运维的调整频次。带轮的轮毂部分做了等强度的厚度优化，既保证了键槽位置的结构强度，能承受额定扭矩下的周向剪切力，又不会因为轮毂过厚带来不必要的转动惯量增加，对于需要频繁正反转、启停的传动工位来说，更低的转动惯量能减少伺服电机的动态响应负载，提升传动系统的定位精度。从安装边界尺寸来看，50齿的3M节距带轮节圆直径为47.77mm，外圆尺寸略小于节圆直径以保证带齿的正确啮合深度，

　　整体轮体宽度适配标准宽度的3M同步带，安装时需要保证带轮的端面跳动量控制在允许公差范围内，两配对带轮的轴线平行度需要满足安装规范，避免同步带出现偏磨、早期失效的问题。在实际设备应用中，这类带轮常被用在需要精确传动比的动力传递环节，比如自动化设备的工位分度传动、小型输送线的同步驱动、检测设备的试样进给机构，相比齿轮传动，同步带轮搭配同步带的传动形式不需要额外的润滑维护，传动过程无油污渗出，能满足食品包装、医药生产这类对洁净度有要求的生产场景使用需求。设计建模时严格遵循圆弧齿同步轮的齿形公差标准，每个齿槽的分度精度都控制在合理范围内，保证运转过程中每个齿的受力均匀，不会出现个别齿过载断裂的问题；

　　带轮的中心孔与键槽的位置度公差也做了严格约束，装配后带轮的径向跳动量小，高速运转时不会产生额外的振动，能提升整套传动机构的运行平稳性。对于结构设计从业者来说，这类标准规格的带轮模型可以直接导入装配体中完成布局校验，不需要从零开始绘制齿形，能大幅缩短传动系统的设计周期，选型时只需要根据实际传递的扭矩大小、传动比需求、安装空间尺寸确认带轮的齿数、孔径、齿宽参数，就能快速完成整套同步传动机构的方案设计。在安装维护层面，键连接的固定方式装拆便捷，不需要额外的胀套等紧固件，适合批量设备的装配作业，日常运维时只需要定期检查同步带的张紧力，确认带轮挡边没有出现磕碰变形，就能保证传动系统长期稳定运行。
