工业级卧式管壳式换热设备结构设计

　　在化工流程、能源动力、食品加工、暖通配套等多个工业场景中，管壳式换热设备都是实现不同流体间热量传递的核心单元，本次呈现的卧式换热结构，正是针对中小流量、中低压工况下的换热需求完成的结构设计。从实际应用场景来看，这类结构常被嵌入到流体温控回路中，比如小型化工反应釜的物料预热段、实验台架的介质恒温单元、液压系统的油液冷却回路，或是洁净蒸汽系统的冷凝回收段，能够在不混合两种介质的前提下，完成热量的定向传递，既可以实现冷介质的升温，也可以完成热介质的降温冷凝，适配气-气、气-液、液-液多种介质组合的换热需求。

　　从设备实际用途出发，该结构的核心作用是构建两个相互隔离的流体流道，让两种存在温度差的介质在各自流道内流动时，通过金属壁面完成热传导，实现能量的回收或是工艺温度的精准控制。区别于板式换热结构，这种管壳式的卧式结构承压能力更强，对介质洁净度的容忍度更高，即便介质中带有少量细小颗粒杂质，也不容易出现流道堵塞的问题，后期维护时只需要拆开端盖就可以完成管程的清理，适配工况的范围更广。

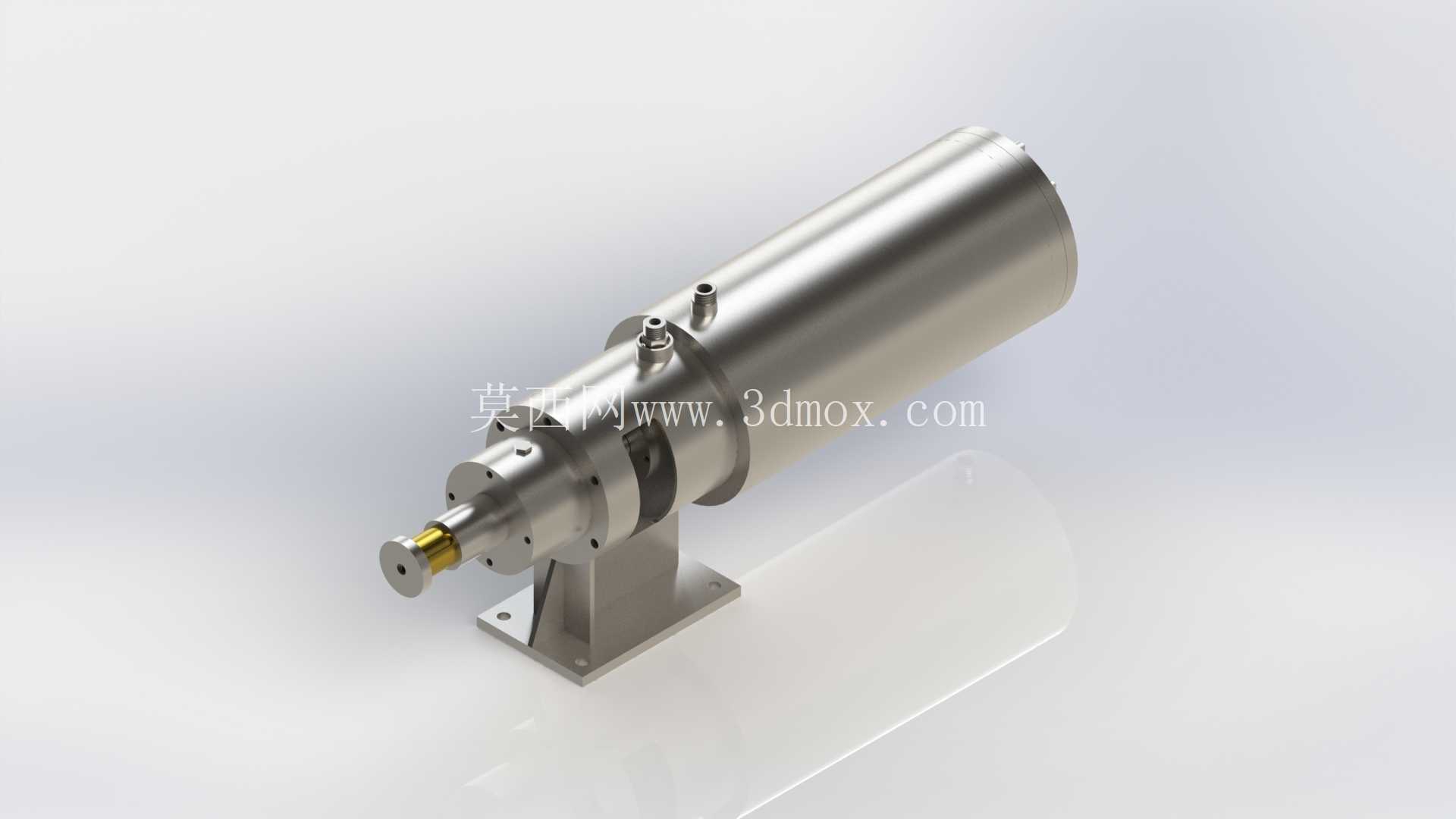

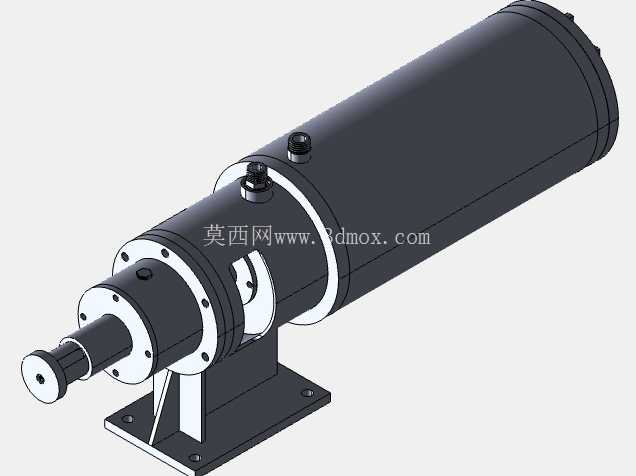

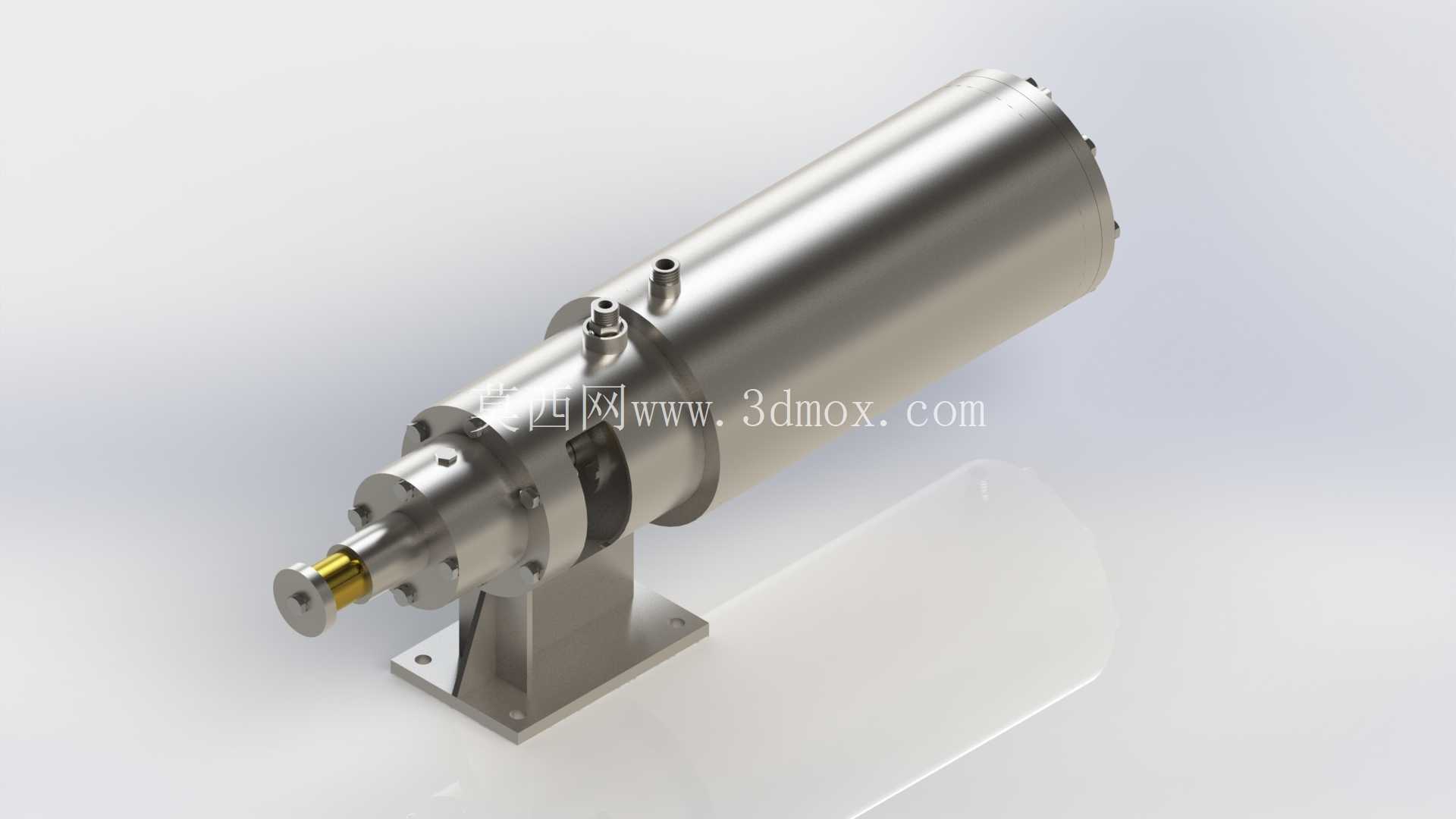

　　在产品功能特性的设计上，首先考虑的是密封可靠性，筒体两端的法兰连接结构采用了多螺栓均布的锁紧方式，配合密封垫片可以保证壳程在额定工作压力下无外漏，管板与换热管的连接位置做了强化密封处理，避免管程与壳程之间出现串液问题。筒体侧面预留的两个接口分别对应壳程的介质进出口，端侧伸出的轴头位置集成了管程的介质通路，同时端部的连接结构可以适配不同规格的管路接头，方便现场安装时根据实际管路走向调整接口方向。底部的支撑支架采用了带安装孔的板式支座，安装孔的间距经过匹配设计，可以直接固定在标准规格的设备安装横梁或是预制基础上，不需要额外制作转接支架。

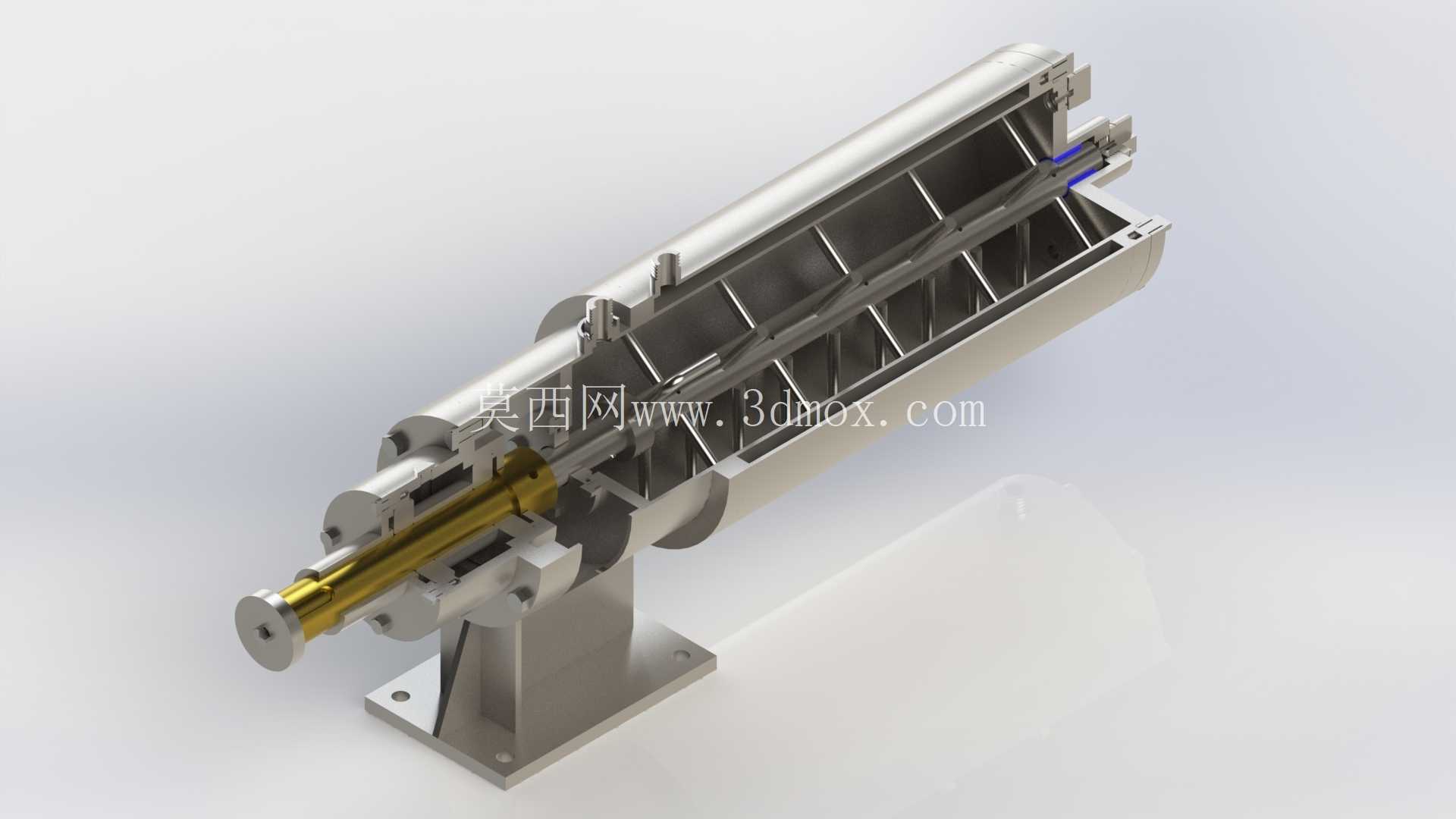

　　从设计思路层面来看，整个结构优先保证换热效率与结构刚性的平衡，筒体的长径比经过优化，既保证换热管有足够的长度让介质充分完成热交换，又不会因为筒体过长导致支撑跨距过大出现运行振动。筒体外部没有多余的冗余结构，所有连接部位都做了圆弧过渡处理，减少应力集中的同时，也降低了加工制造的难度。端部的轴头结构除了作为管程介质的通路之外，还可以根据实际需求加装旋转接头，适配需要筒体转动的特殊换热工况，拓展了结构的适用范围。支架与筒体之间采用焊接连接，焊缝位置做了应力释放处理，避免长期运行过程中因为热胀冷缩导致焊缝开裂。

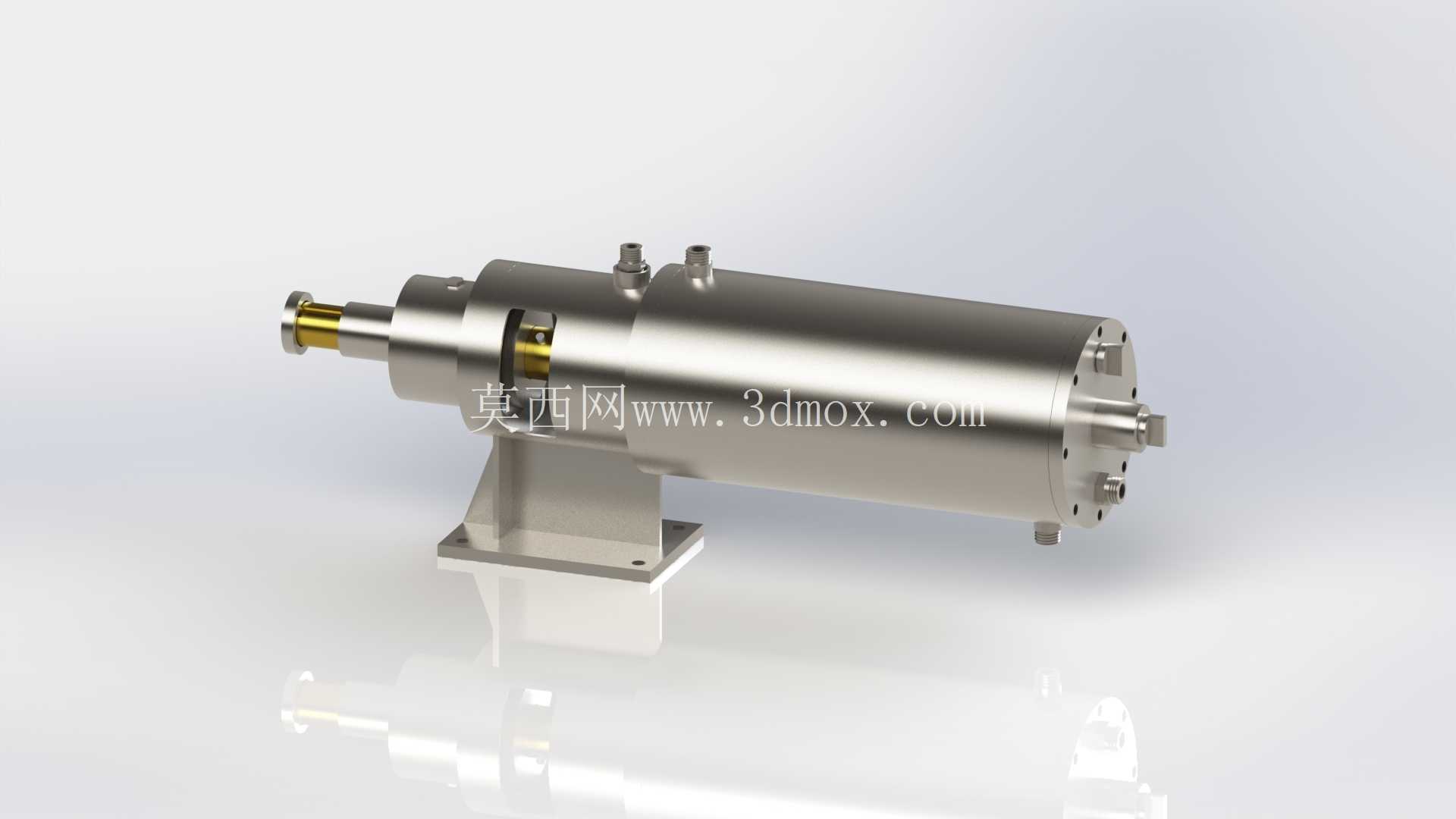

　　关于外形尺寸与安装边界，该结构整体为卧式布局，主体筒体为圆柱形结构，整体最大外径控制在适配中小流量工况的区间内，总长度包含端部轴头与支架在内，满足常规设备舱室的安装空间要求。底部支架的两个安装面处于同一水平面上，安装孔为长圆形设计，可以抵消一定的安装位置误差，降低现场安装的对位难度。设备安装时需要预留的维护空间主要集中在筒体两端，端盖拆卸方向需要预留至少大于筒体半径的操作空间，方便后期拆开端盖清理换热管或是更换密封垫片。侧面的壳程接口距离安装基准面的高度经过统一设计，可以直接对接同标高的工艺管路，不需要额外加装弯头调整高度，减少管路阻力损失。需要注意的是，安装时要保证设备的水平度偏差在允许范围内，避免壳程介质出现偏流影响换热效率，同时支架的固定螺栓要加装防松垫片，避免设备运行过程中因为介质流动产生的振动导致螺栓松动。整个结构的所有零部件都采用常见的金属加工工艺即可完成制造，没有特殊的异形结构，加工成本可控，适合批量配套到各类需要换热单元的工业设备中。
