PVC胶带定宽分切切片加工设备结构

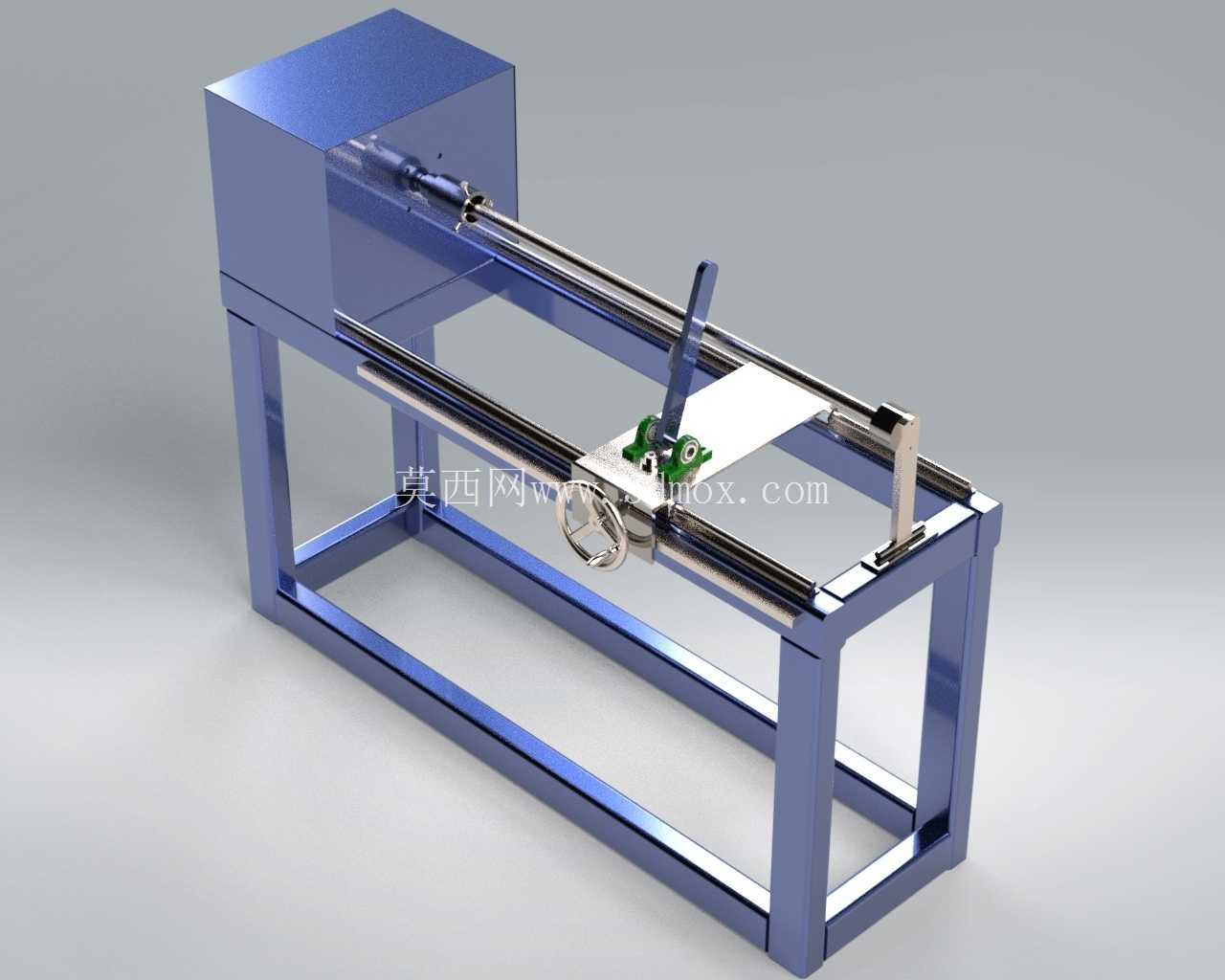

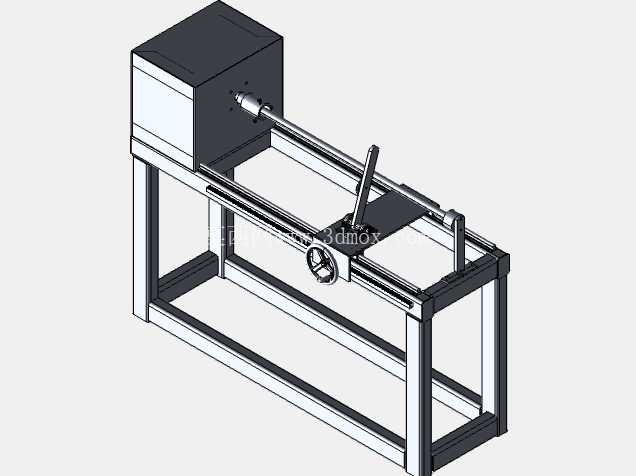

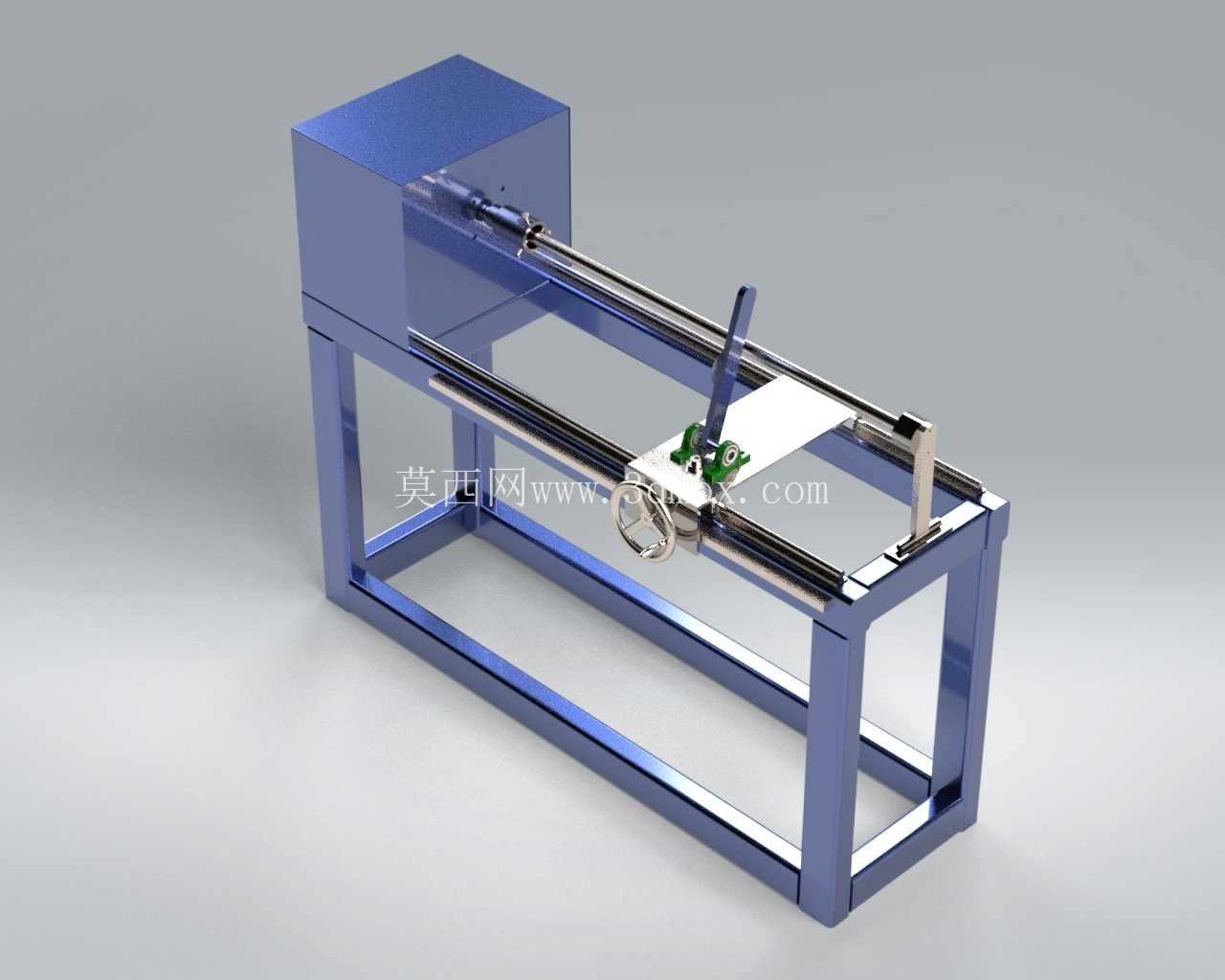

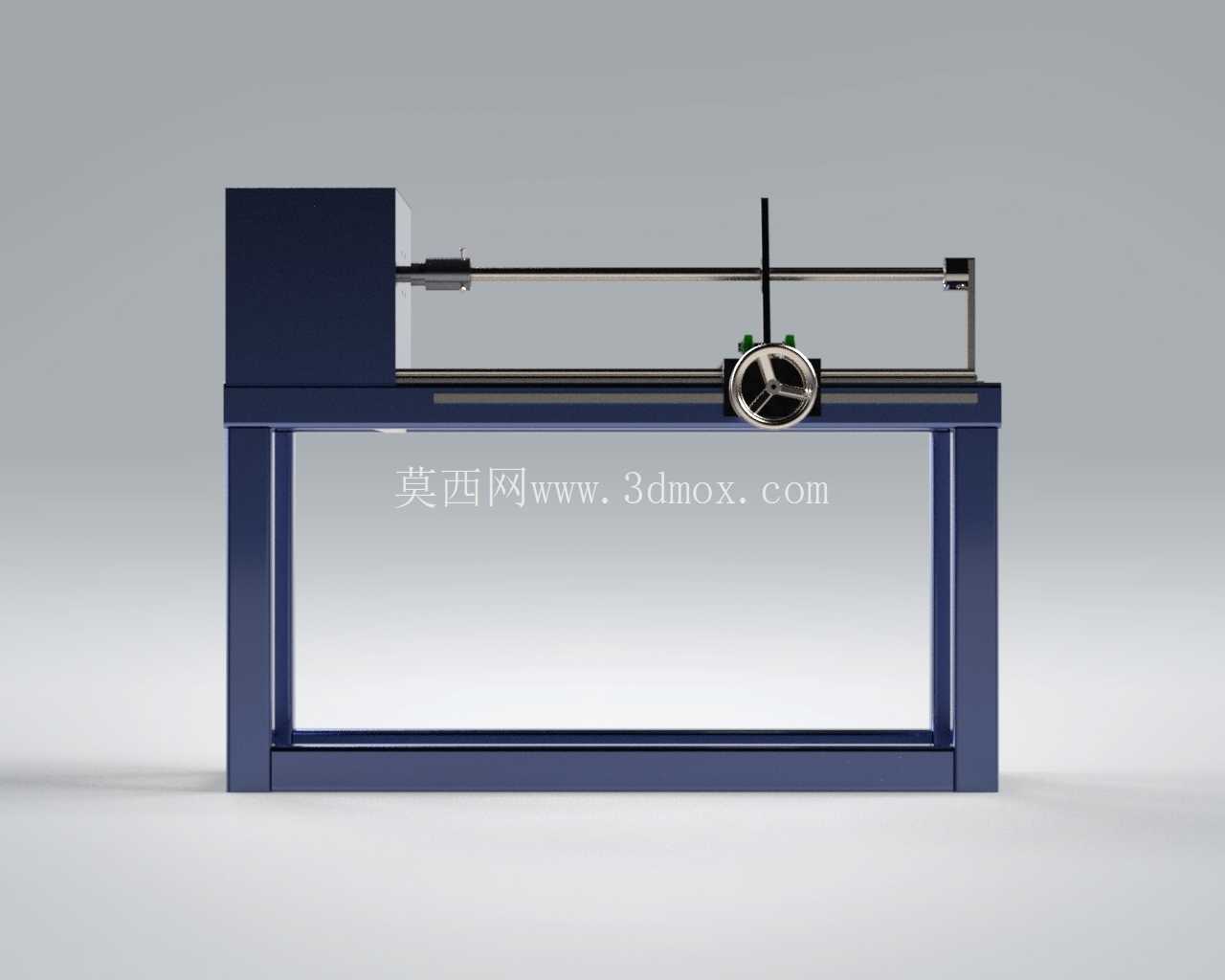

在包装耗材加工、电子辅料分切的生产场景里，这类针对PVC胶带卷的定宽裁切设备，主要解决小规格胶带卷的批量分切需求——日常生产中常遇到18mm宽度的窄幅PVC胶带需求，整幅大卷胶带无法直接适配工位使用，就需要这类专用切片设备完成定长、定宽的精准裁切，替代人工裁切带来的宽度误差、切口毛边、效率低下的问题。从结构设计逻辑来看，设备采用方管焊接的一体式机架作为承载基础，机架底部采用矩形框式焊接结构，四根竖直支撑腿与上下两层横向方管梁满焊连接，焊接后做去应力退火处理再加工安装面，保证长导轨安装后的直线度，避免导轨因机架变形出现卡滞、走刀偏移的问题。设备的核心执行单元分为三个部分：首先是胶带卷装夹固定机构，位于设备左侧的箱体内部，采用可涨缩的气胀轴结构适配不同内径的PVC胶带卷料，装夹时只需将卷料套入气胀轴后充气即可完成固定，同轴度误差控制在0.1mm以内，避免放卷过程中出现胶带跑偏、张力不均的问题；其次是横向走刀的裁切机构，走刀系统采用两根平行布置的镀铬直线光轴作为导向支撑，刀座通过直线轴承与光轴配合，刀座上安装有可调角度的裁切刀片，刀片采用高速钢材质，刃口做15度斜磨处理，裁切PVC胶带时切口平整无拉丝，刀座的横向进给通过手轮配合丝杠实现，手轮上带有刻度盘，每转进给量为2mm，操作人员可以根据需要的裁切长度精准控制走刀行程，也可后续加装伺服驱动模块实现自动走刀裁切；第三部分是胶带导向与压料机构，在裁切工位前端设置有可调节的导向辊与压料条，压料条采用硅胶材质，裁切前将胶带平整压在工作台面上，避免裁切过程中胶带移位导致宽度偏差，导向辊的高度可以根据胶带卷的直径变化做上下调整，保证放卷过程中胶带始终处于张紧平整的状态。从安装边界尺寸来看，设备整体长度约1200mm，宽度约500mm，高度约1100mm，机架底部预留有M12的地脚螺栓安装孔，可以直接固定在车间水泥地面上，也可以加装可调脚杯适应不平整的地面，设备左侧的电气箱体内部预留有变频器、控制板的安装空间，箱体侧面开有散热百叶窗，保证长时间运行时电气元件的温度处于合理区间。在实际使用场景中，这类设备不仅可以裁切PVC胶带，更换适配的刀片与压料结构后，也可以完成BOPP封箱胶带、美纹纸胶带、绝缘电工胶带的小批量定宽分切，适合包装耗材加工门店、电子厂辅料加工工位、小型胶带生产作坊使用，相比大型全自动分切机，这类设备的占地面积更小，操作门槛更低，不需要复杂的参数设置，操作人员经过半小时培训即可独立完成装料、裁切、换卷的全流程操作。设计过程中特意将走刀光轴的安装高度设置在距离工作台面120mm的位置，预留出足够的操作空间，方便操作人员更换刀片、调整压料结构，手轮的安装位置距离设备正面边缘150mm，符合人工操作的人机工程学尺寸，操作人员站立操作时不需要过度探身即可完成进给操作。设备的裁切刀座上预留有刀片快换结构，松开两个紧固螺钉即可完成刀片的更换与角度调整，不需要拆卸整个刀座，日常维护的便捷性较高，机架表面采用喷塑处理，耐油污耐刮擦，车间日常使用中沾染的胶带胶渍、油污可以直接用有机溶剂擦拭清理，不会出现漆面脱落的问题。放卷轴的端部设置有阻尼调节机构，可以根据胶带的材质与厚度调整放卷阻尼，避免放卷速度过快导致胶带松垮下垂，也能防止阻尼过大导致胶带被拉拉伸变形，保证裁切后的胶带尺寸精度稳定在±0.2mm以内，满足常规工业使用的精度要求。
