钣金结构电源变压器防护外壳设计

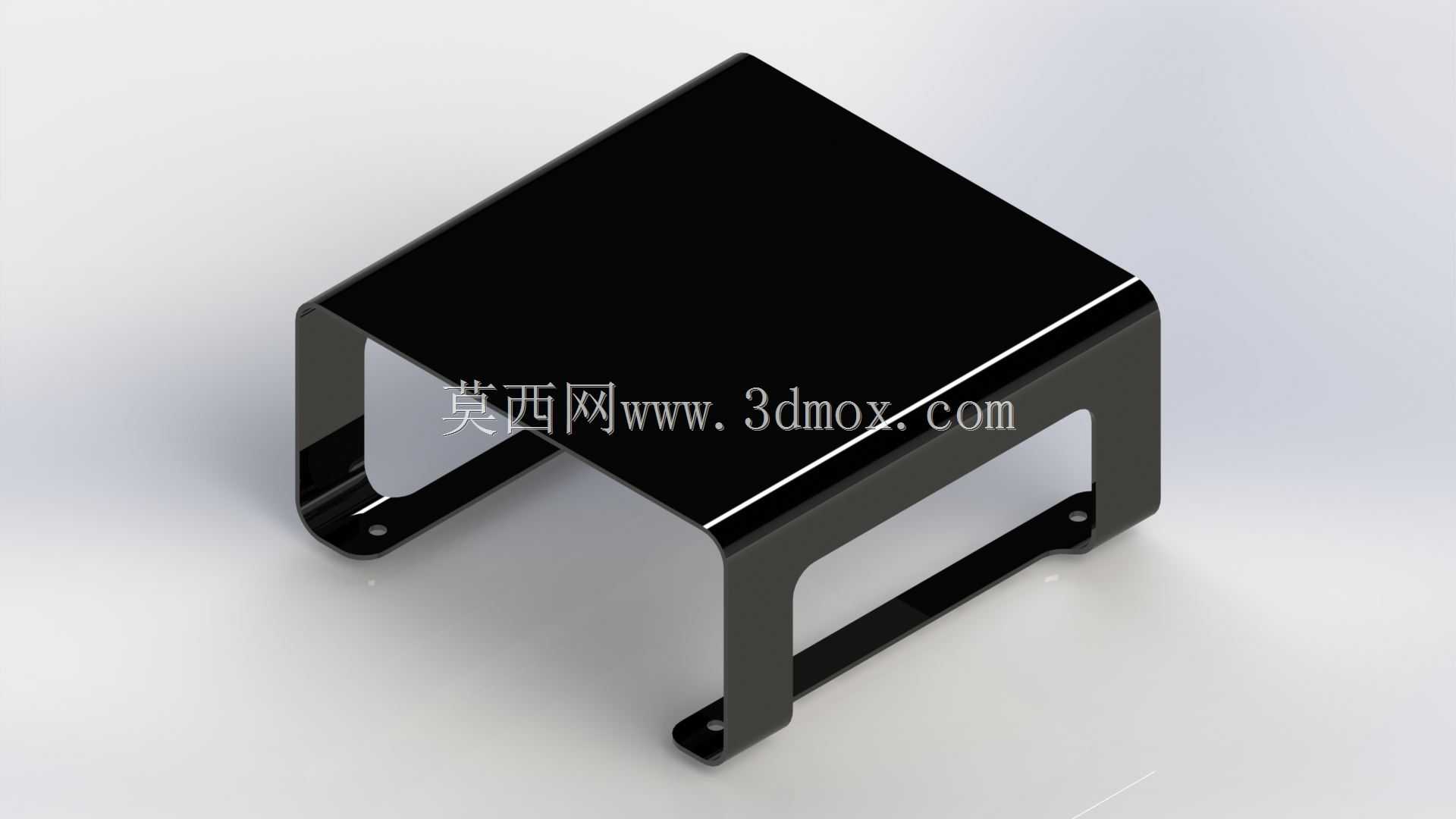

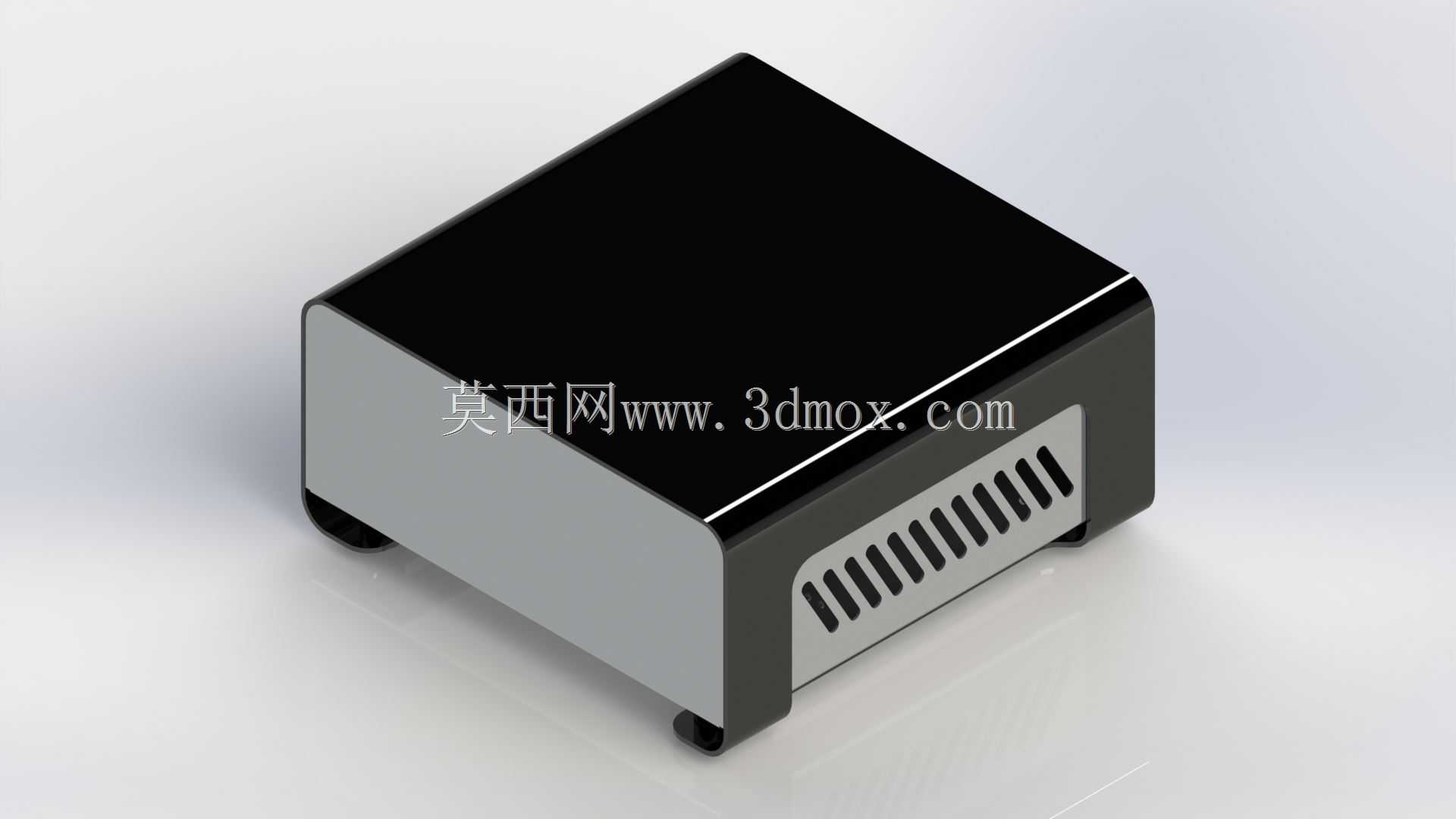

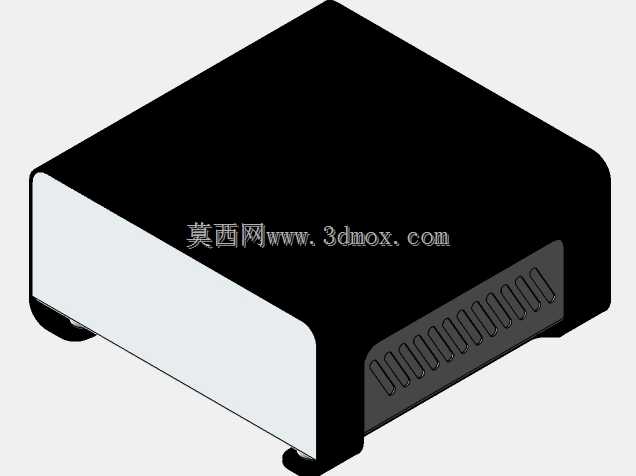

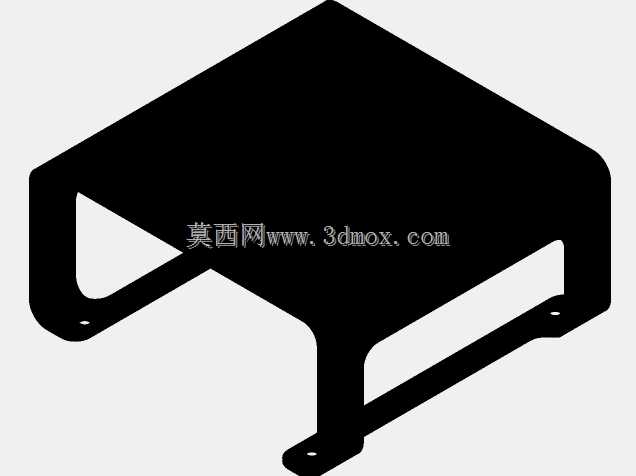

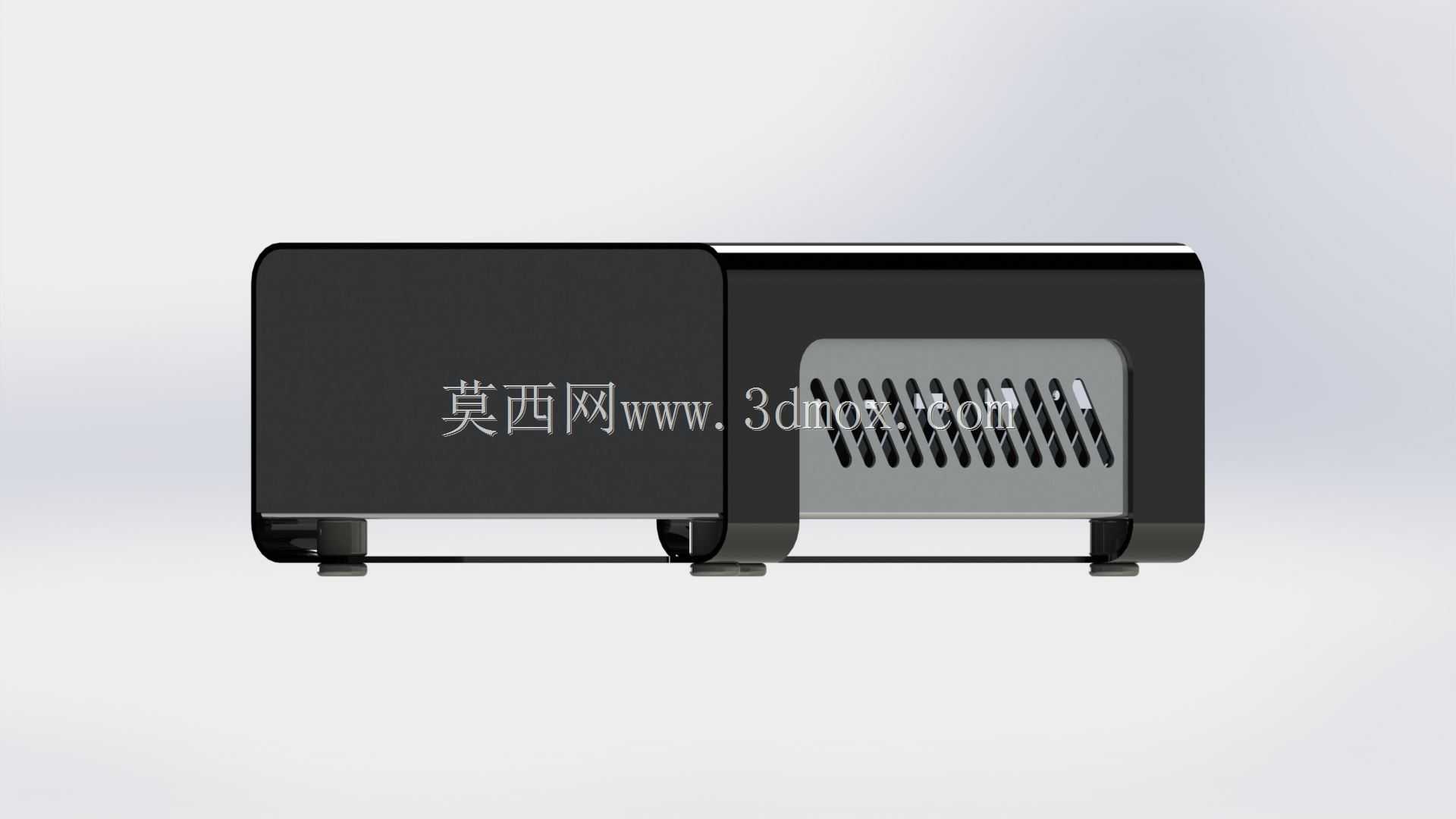

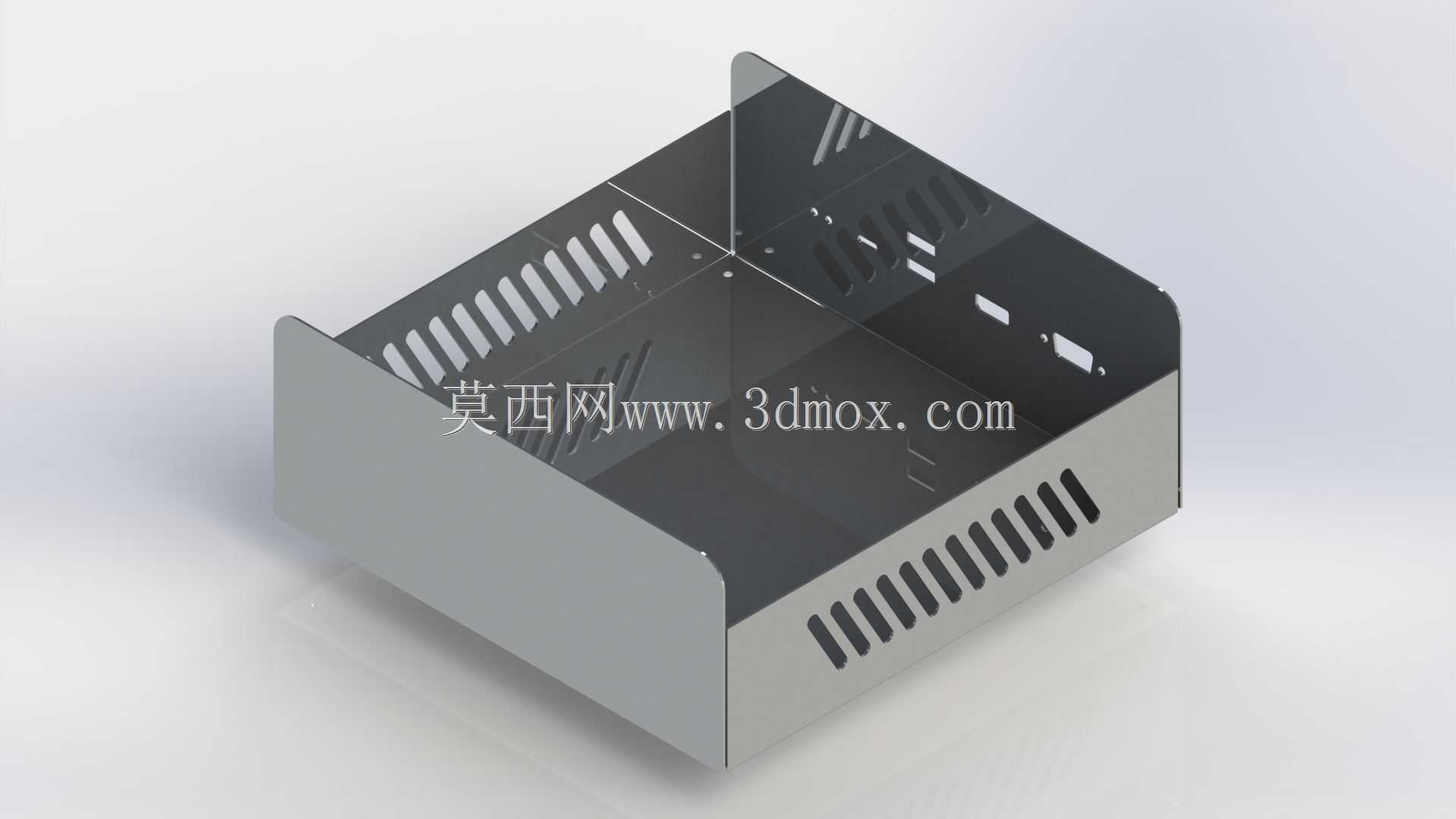

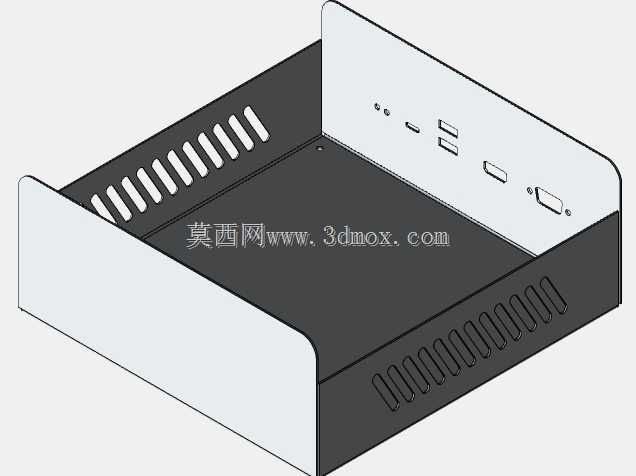

　　从结构设计思路来看，这款外壳采用分体拼接式钣金结构，主体分为上盖与下座两个核心部件，上盖采用整板折弯成型的无接缝顶面，避免拼接缝隙带来的结构强度下降，同时顶面做了微圆角折弯处理，消除锐边带来的装配划伤风险；下座的侧边预留了阵列式通风槽，槽孔的宽度控制在3mm以内，既保证内部变压器工作时的热空气能顺利从侧方排出，又能避免较大尺寸的异物、金属碎屑掉入壳体内部造成绕组短路，通风槽采用冲压一体成型，没有额外的拼接毛刺，槽孔的排布顺着空气对流的方向倾斜，能在不额外增加防尘网的前提下减少垂直落尘进入壳体内部的概率。在低压配电、小型工控设备内置电源模块的应用场景里，这类钣金结构的电子外壳承担着核心的防护与安装适配作用，区别于注塑类塑料壳体，钣金材质的外壳在抗冲击、电磁屏蔽、散热适配性上更适配小功率电源变压器的使用需求，尤其是在车间工控柜、桌面式小型供电模块、实验台测试电源这类存在轻微磕碰、环境存在杂散电磁干扰的场景下，金属壳体的结构强度能有效避免内部变压器绕组、接线端子受外力挤压变形，同时金属板材的导通特性可配合接地端子形成基础的电磁屏蔽层，减少变压器工作时的漏磁对外围敏感电路的干扰。

　　壳体底部预留了四个凸台式安装脚，每个安装脚的中心位置预留了安装孔位，安装边界适配常规的导轨安装与螺丝固定两种方式，安装脚的凸起高度为5mm，能让壳体底部与安装面之间留出足够的走线空间，方便变压器输入输出线从底部引出，同时底部的空隙也能辅助形成空气对流通道，带走变压器工作时传导到底板的热量。壳体的拼接位置采用卡扣加拉紧螺丝的双重固定方式，上盖的折弯边嵌入下座的预留卡槽内，装配时先通过卡扣实现预定位，再在壳体后侧的两个固定位锁紧螺丝，既方便后期维护时快速拆装上盖检修内部变压器，又能保证长期使用过程中壳体不会因设备振动出现拼接缝隙变大、盖板松动的问题。

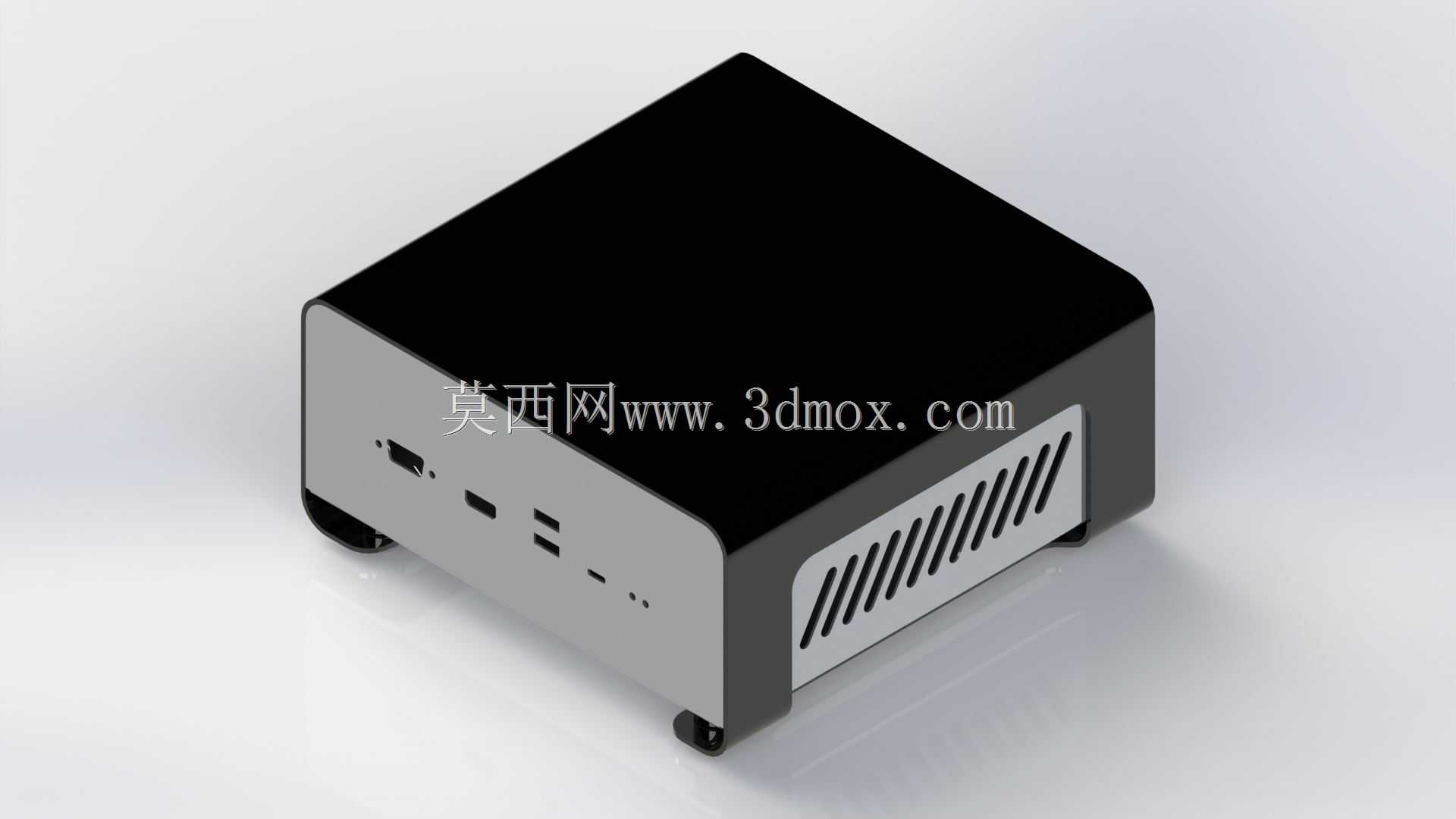

　　从实际使用的功能特性来看，这款外壳的内部安装位适配常规的EI型、小型环形变压器的安装尺寸，内部预留了接线端子的固定位与走线槽，能避免内部导线与变压器发热部位直接接触，壳体的板材厚度选用1.2mm的冷轧钢板，在保证整体结构强度的前提下控制整体重量，不会因外壳自重过大给安装支架带来额外负载，外壳的表面采用哑光黑色喷塑处理，既提升了表面的耐锈蚀能力，也避免金属反光给设备调试人员带来视觉干扰，同时喷塑层的绝缘特性也能避免壳体意外带电时的触电风险。在安装适配性上，这款外壳的外部长宽尺寸控制在120mm*100mm，整体高度为80mm，属于小型电源模块的通用安装尺寸，能直接嵌入常规的桌面式设备外壳内部，也可作为独立模块通过底部安装孔固定在工控柜的安装板上，侧方的通风槽位置避开了安装贴合面，即使壳体紧贴安装板固定也不会遮挡通风路径，壳体的前侧预留了接线引出的缺口位置，可根据实际使用需求加装电源插座、开关、指示灯等外接配件，不需要额外对壳体进行二次打孔加工。

　　在结构细节的处理上，所有的折弯内角都做了R1.5的圆角处理，避免钣金折弯处的应力集中导致板材开裂，所有的外露边缘都做了卷边钝化处理，没有锋利的毛边，装配和维护过程中不会划伤操作人员的手部，壳体的接地端子预留位设置在后侧拼接螺丝的位置，装配时可直接将接地线压接在螺丝位，不需要额外在壳体上打孔焊接接地柱，简化了装配工序。这类钣金外壳在设计时充分考虑了小功率电源变压器的实际使用痛点，相比一体成型的铸造壳体，钣金折弯的结构生产周期更短，可根据实际的变压器尺寸快速调整折弯参数，适配不同功率等级的变压器安装需求，同时钣金材质的可回收性也更好，符合工业设备的环保设计要求，在长期使用过程中，金属壳体的抗老化能力远优于塑料壳体，不会因长期受热出现材质变脆、开裂的问题，能在-20℃到60℃的工作环境下保持结构稳定，适配大部分工业场景与民用电子设备的使用需求。
