3D打印机用带LED机械式三针限位开关模块

　　在桌面级FDM3D打印机的整机结构设计里，原点复位的精度直接决定了首层打印的贴合效果与整模型的尺寸公差，这款带LED指示的机械式三针限位模块，就是专门针对桌面级设备的原点定位需求开发的功能部件。不同于常规的光电式限位容易受打印腔体内的粉尘、耗材碎屑遮挡产生误触发，这款机械接触式的开关依靠物理触发行程实现位置判定，在日常打印产生的PLA、ABS碎屑堆积的工况下，依然能保持稳定的触发逻辑，不会因为光路遮挡出现复位丢步的问题。

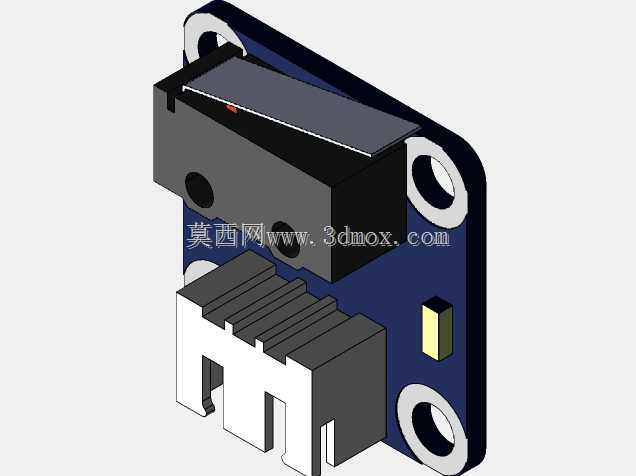

　　从结构设计的角度拆解，整个模块采用分层集成的布局思路，最上层是带黑色拨杆的机械微动开关本体，拨杆的触发行程设置在1.5mm左右，既不会因为触发行程过短导致撞机时硬冲击损坏传动同步带，也不会因为行程过长导致原点复位偏差过大。微动开关下方集成了贴片式LED指示电路，当开关被触发时，LED会同步点亮，设备调试阶段不需要连接上位机查看端口状态，直接目视就能判断开关是否正常触发，大幅降低了整机装配后的接线调试效率。模块的底层是蓝色FR-4材质的PCB载板，载板上集成了三个直插式接线引脚，分别对应信号、5V供电与接地端，引脚采用2.54mm的标准间距，能直接匹配市面上绝大多数3D打印机控制板的限位接口，不需要额外做转接线束。

　　安装边界方面，载板的三个角位设计了直径3.2mm的沉头安装孔，孔位的中心距完全适配Openbuilds系列2020铝型材的安装槽位，既可以直接用M3螺丝固定在型材的端面上，也可以配合L型安装支架调整触发位置，适配不同行程的X、Y、Z轴复位需求。整个模块的整体外轮廓尺寸控制在长28mm、宽20mm、高16mm的范围内，不会占用打印腔体内部过多的有效成型空间，即使是小尺寸的入门级3D打印机，也能在轴端找到合适的安装位置。开关的触发拨杆伸出载板边缘5mm，当运动轴的限位撞块接触拨杆时，会先压缩拨杆的预压行程，到达触发点后输出电信号给控制板，控制板接收到信号后立即停止对应轴的运动并将当前坐标设为原点，整个触发过程的响应延迟控制在10ms以内，完全满足步进电机高速回零的响应需求。

　　实际应用场景中，这款模块除了用作3D打印机的Home原点限位，也可以用在小型数控雕刻机、桌面级激光雕刻机的轴端限位位置，只要是采用5V直流供电、需要接触式位置触发的小型自动化运动设备，都能直接适配。设计时特意将LED的发光面朝向设备的外侧装配方向，安装后操作人员站在设备正面就能直接看到LED的亮灭状态，排查限位故障时不需要将手伸到设备内部触碰开关，日常维护的便利性有明显提升。模块的接线端采用直插式设计，装配时只需要将杜邦线直接插入引脚即可，不需要焊接，对于DIY组装设备的用户来说，装配门槛很低。微动开关本身的机械寿命达到100万次以上，按每天设备回零20次计算，正常使用情况下不需要更换开关部件，长期使用的稳定性有足够保障。载板上的电路做了防反接保护，即使接线时误将正负极接反，也不会烧坏LED或者开关本体，避免了装配失误带来的部件损坏问题。
