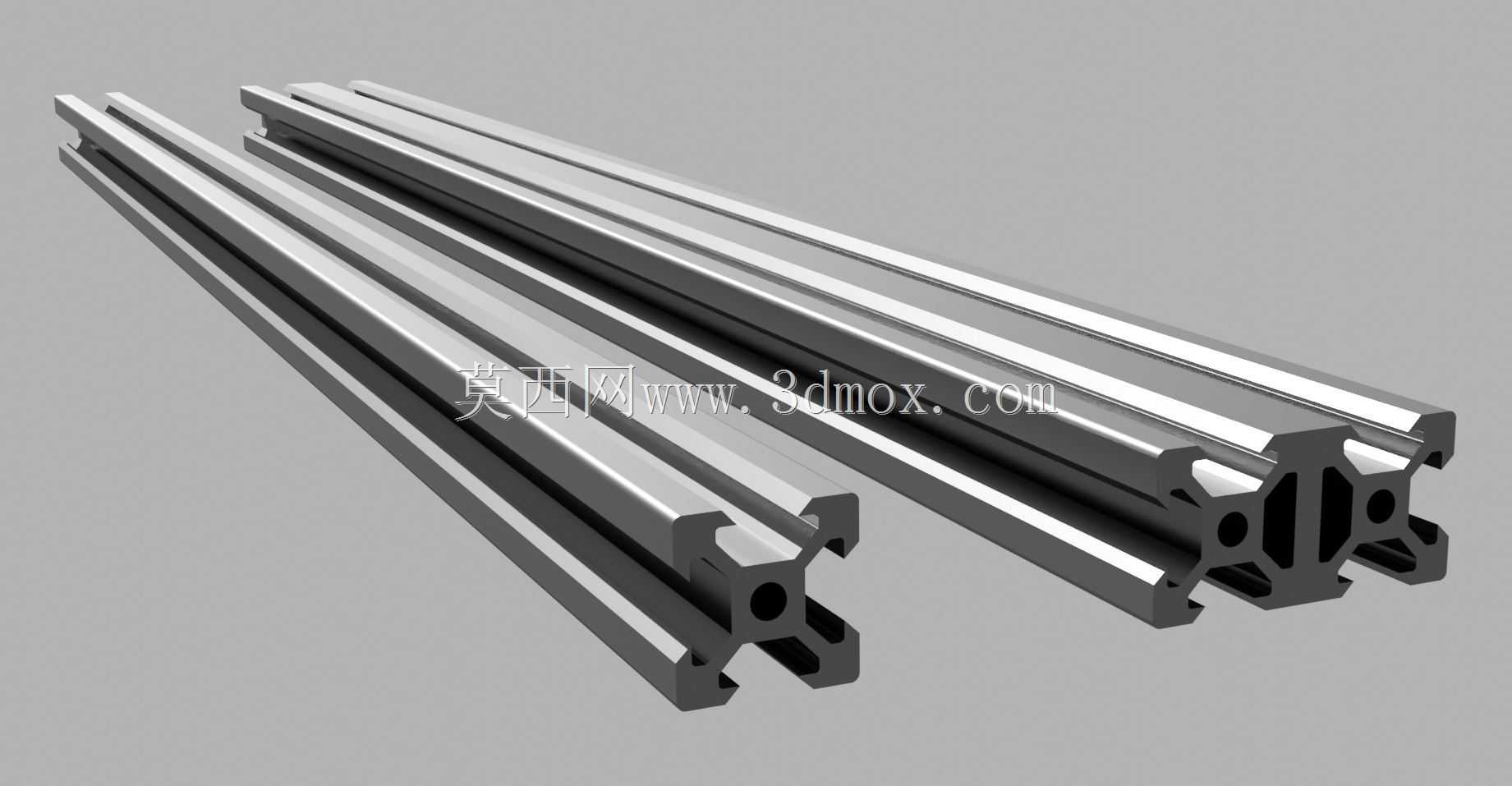

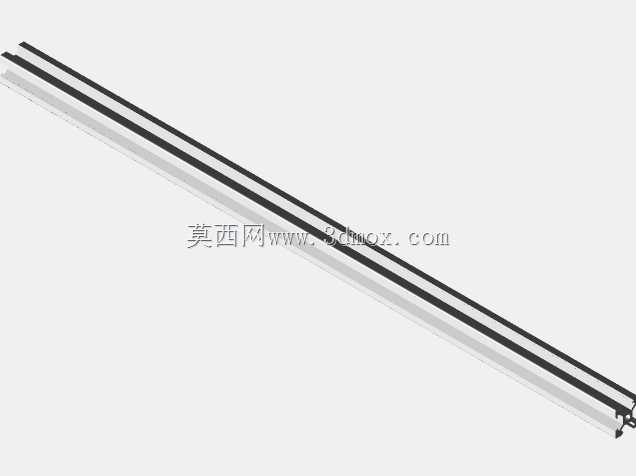

3D打印机用20×20与40×20铝挤压型材

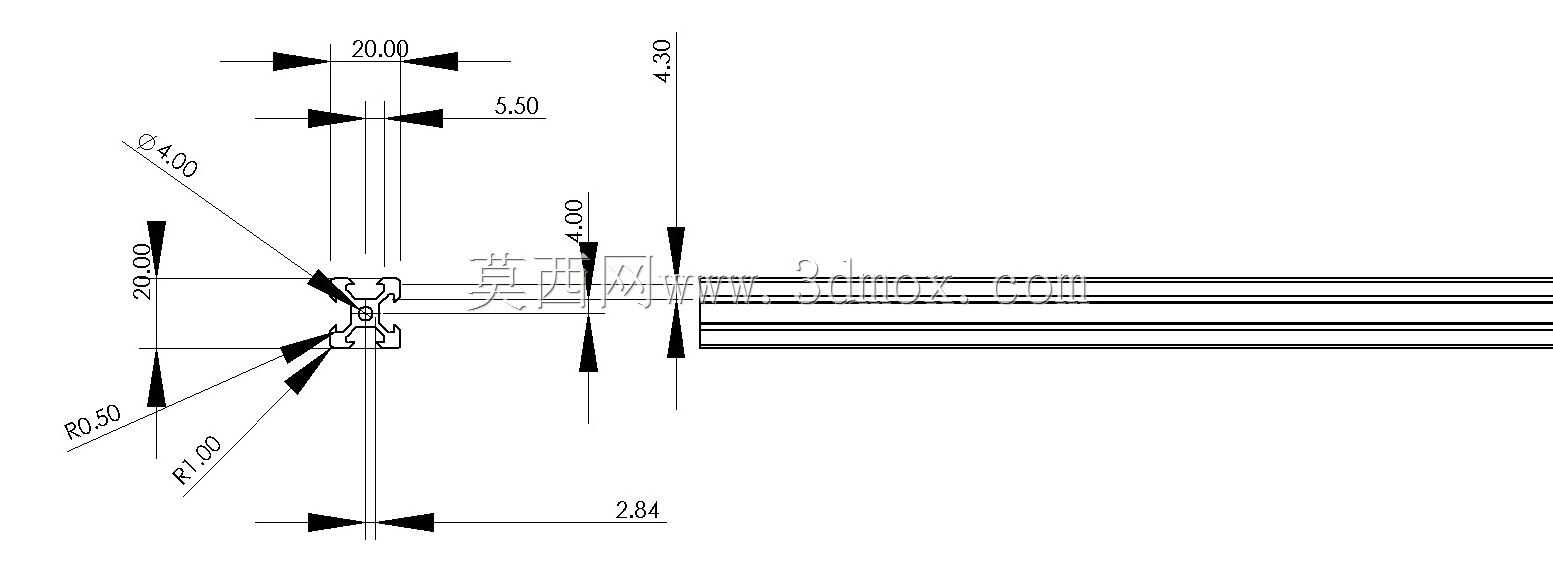

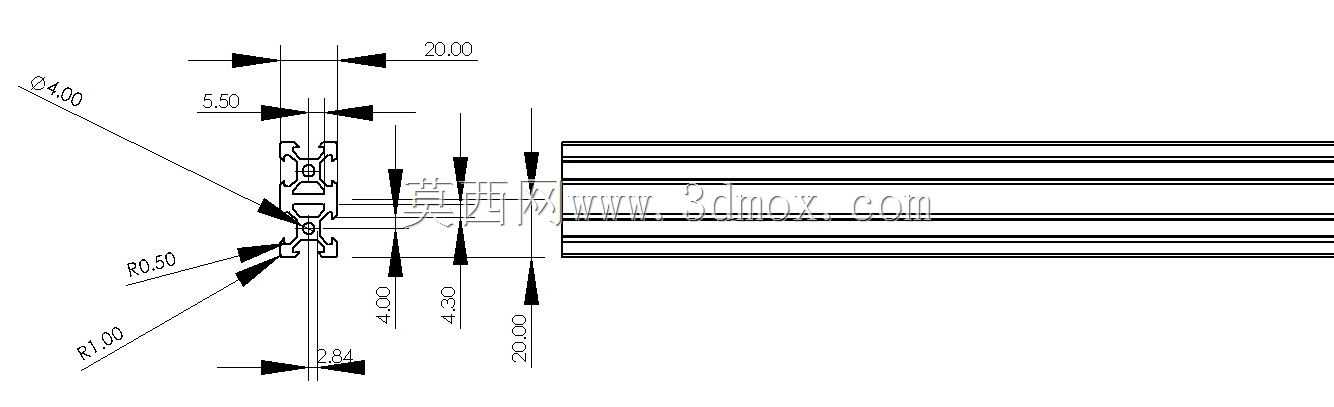

　　在桌面级FDM3D打印机的结构搭建中，框架型材的选型直接决定整机的刚性基础与装配灵活度，本次涉及的两款铝挤压型材，是目前DIY及量产桌面3D打印机领域应用占比极高的结构基材。先从实际安装边界说起，两款型材的截面尺寸分别为20mm×20mm、40mm×20mm，所有尺寸公差均控制在毫米级，适配市面上绝大多数标准的欧标铝型材配套紧固件，包括T型螺母、角码、滑块螺母等，不需要额外做二次机加工就能完成快速拼接，这也是其能在3D打印设备领域广泛普及的核心原因之一。

　　从设备实际用途维度拆解，20×20规格的型材更多承担轻量化结构的搭建任务，比如打印机的Z轴导轨安装梁、顶部走线架支撑、耗材架固定框架，这类位置对型材的抗扭刚性要求适中，但需要足够的装配灵活性，20×20型材单米重量较轻，不会给整机带来过多的额外负载，同时截面的槽道设计可以兼容M3、M4规格的紧固件，能直接固定直线导轨、同步带张紧轮、限位开关等小型功能部件，安装时不需要在型材上额外打孔，只需要将预置螺母卡入槽道，就能实现任意位置的部件固定，大幅降低装配调试的难度。而40×20规格的型材，因为截面宽度翻倍，截面惯性矩相比20×20型材提升明显，更多用在打印机的底座主梁、Y轴运动平台支撑梁这类需要承受持续往复运动负载的位置，这类位置如果刚性不足，打印过程中很容易因为运动部件的加减速产生结构共振，直接导致打印件表面出现振纹，甚至影响层间对齐精度，40×20型材的双槽道设计还可以同时实现多部件的并行安装，比如在梁的上侧槽道固定直线导轨，侧槽道同步安装拖链、同步带惰轮支架，不需要额外增加转接件就能完成布局，有效压缩设备的整体横向尺寸。

　　说到产品功能特性，这两款铝挤压型材都采用了对称式的截面槽道设计，四个方向均预留标准安装槽，不管是做正交拼接还是斜向支撑，都能找到对应的安装基准面，型材的挤出成型工艺保证了全长范围内的截面一致性，直线度公差可以满足3D打印机运动轴的安装基准要求，不需要后续做校直处理就能直接使用。型材的中空内腔设计一方面减轻了自身重量，另一方面也可以作为走线通道，将设备的电机线、传感器线、加热线全部隐藏在内腔中，既避免了运动过程中线缆与运动部件发生剐蹭，也让整机的外观更加整洁，减少积灰死角。

　　从设计思路层面来看，这类铝挤压型材的截面设计完全围绕快速装配、模块化拓展的核心需求展开，槽道的开口尺寸经过反复验证，既可以保证螺母顺利卡入滑动，又能避免螺母在锁紧过程中发生转动，不需要额外的防转结构。型材的壁厚设计也做了针对性优化，在保证足够刚性的前提下尽可能压缩壁厚，控制材料成本，同时壁厚的均匀性也保证了型材在挤出冷却过程中不会出现明显的变形，后续做表面阳极氧化处理时也能获得均匀的表面硬度与耐磨性能，长期使用不会因为手部接触、部件拆装出现表面氧化锈蚀的问题。

　　在实际的设备搭建场景中，这两款型材可以搭配使用，通过标准角码实现快速拼接，搭建一台CoreXY结构或者i3结构的桌面3D打印机，整个框架的装配时间可以控制在2小时以内，而且后期如果需要对设备做改装升级，比如增加 enclosure 密封罩、扩展打印尺寸、添加自动调平传感器支架，都可以直接利用型材的现有槽道加装部件，不需要对原有框架做破坏性改动。对于结构设计从业者来说，这类标准铝挤压型材的三维模型可以直接调用到装配体中，不需要从零开始绘制截面草图、做挤出特征，能大幅缩短设备研发阶段的建模效率，而且模型的尺寸完全匹配实际型材的参数，在做装配干涉检查、运动仿真时，能获得和实际装配完全一致的参考结果，避免设计阶段出现尺寸不匹配、安装空间不足的问题。另外在做设备的受力仿真时，直接调用标准型材的截面参数，也能更准确地模拟框架在实际负载下的变形量，提前对受力薄弱位置做加强设计，比如在长跨度的横梁位置增加斜向支撑，或者更换更大规格的型材，避免设备组装完成后才发现刚性不足的问题，减少反复打样的成本。
