适配GT2齿形带的1比20摆线针轮减速结构

在小型精密传动场景里，很多工程师都遇到过安装空间局促、传动比不足同时还要兼顾带传动适配性的难题，这套1:20传动比的摆线针轮减速结构，就是针对这类需求做的落地设计。日常做桌面级自动化工位、小型输送模组、精密进给单元的结构选型时，往往需要在有限的安装边界里塞进足够减速比的传动部件，还要兼容同步带传动来实现和动力端、执行端的柔性连接，这套结构刚好匹配这类场景的实际使用需求。

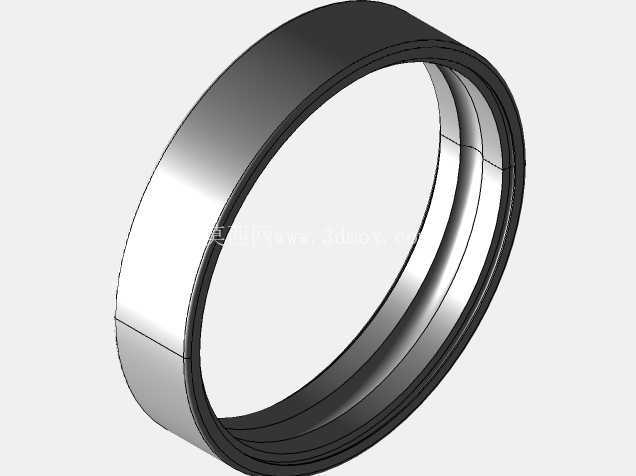

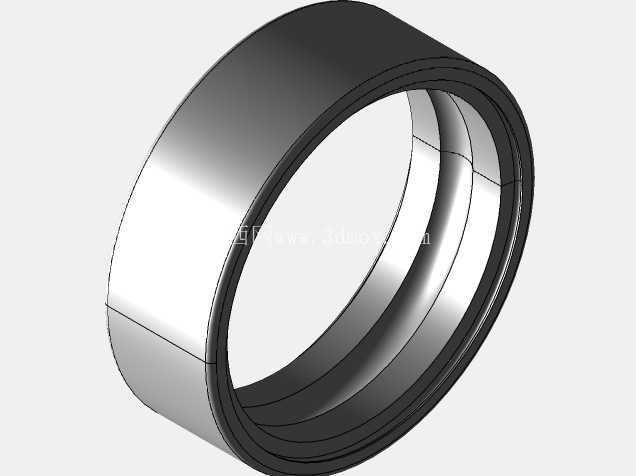

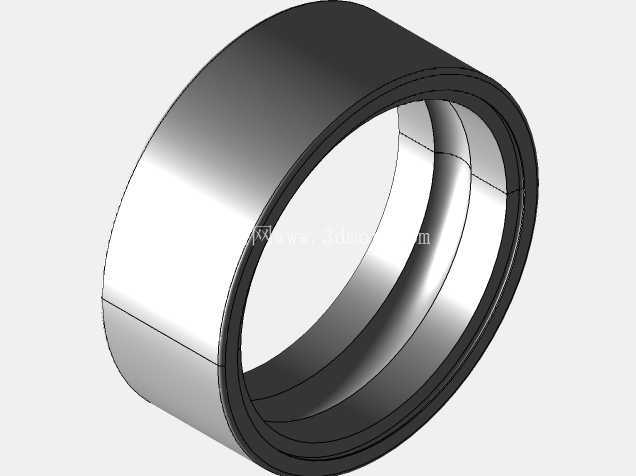

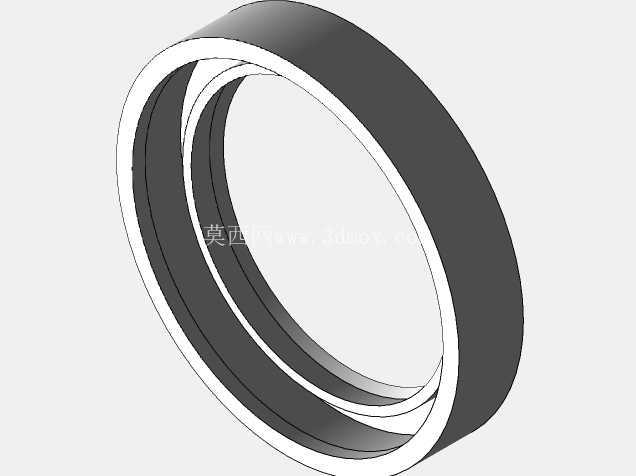

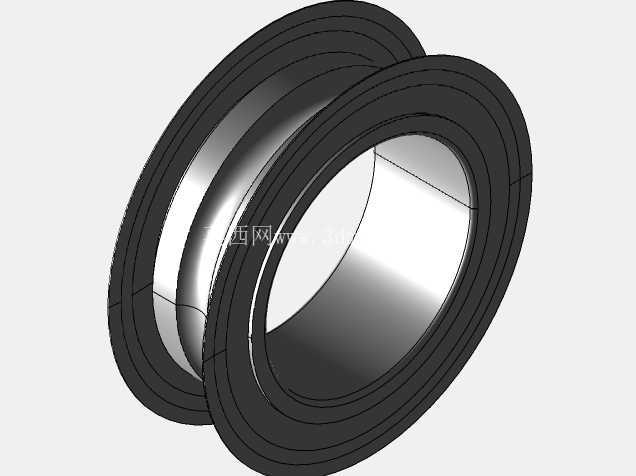

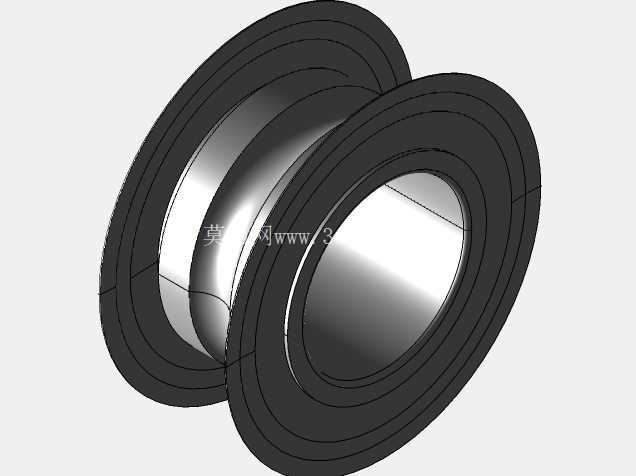

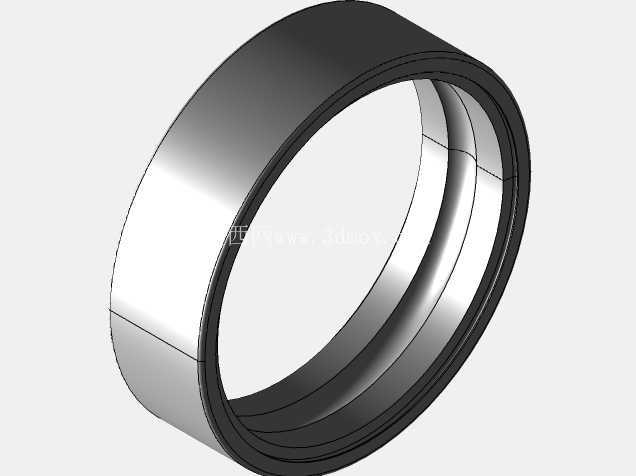

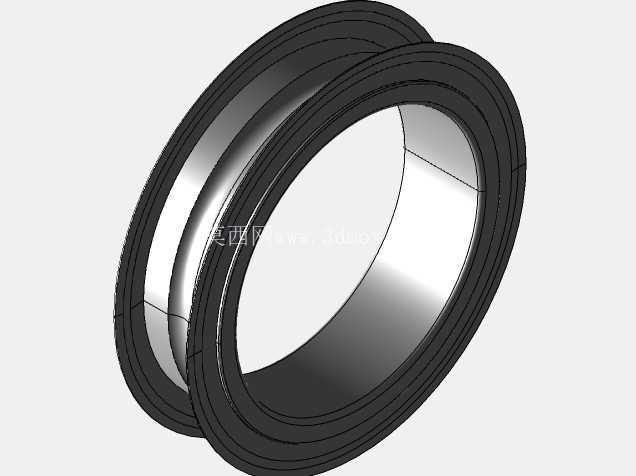

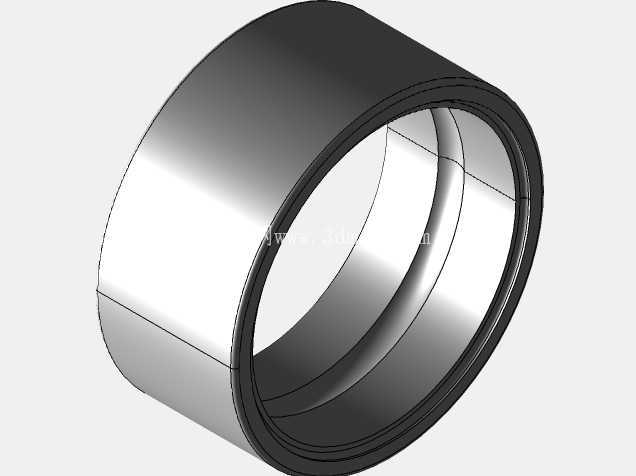

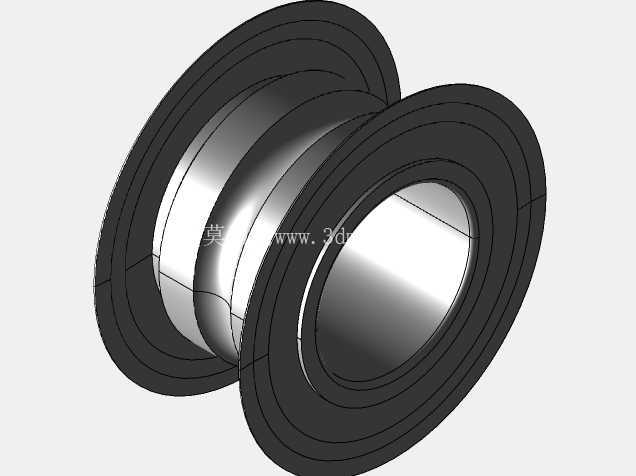

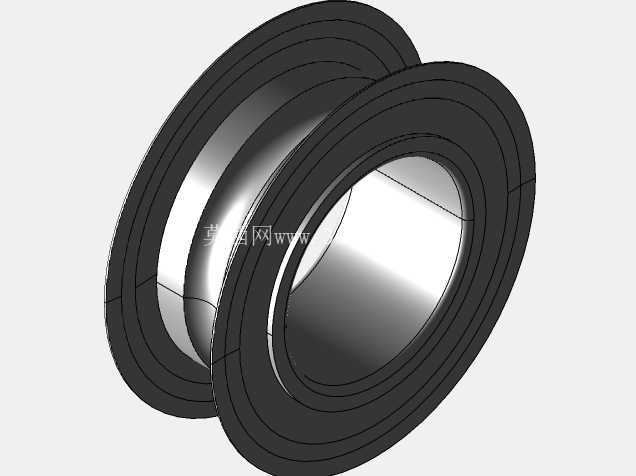

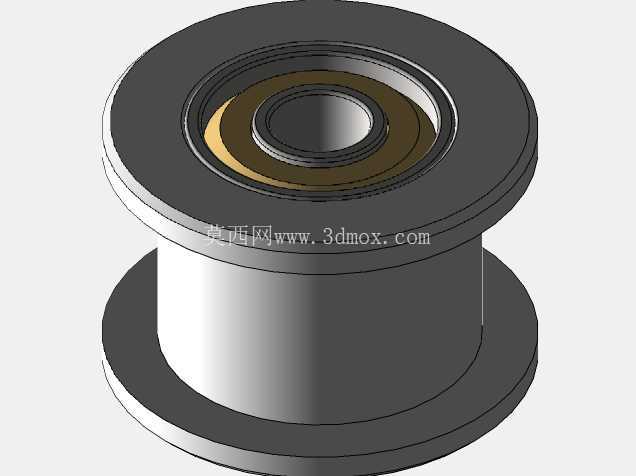

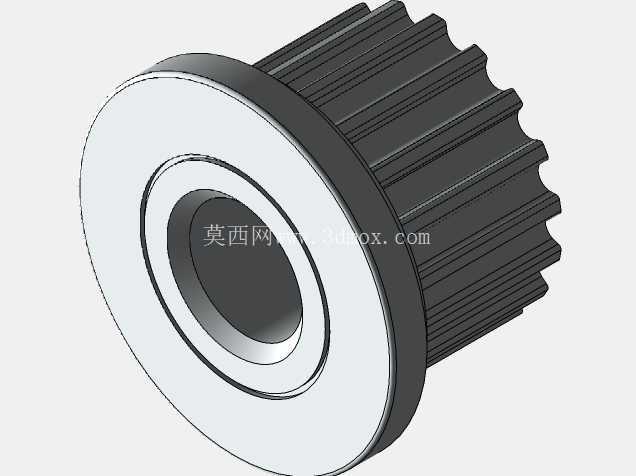

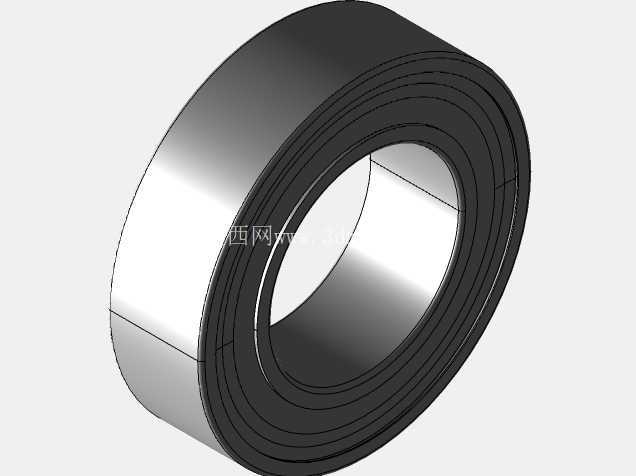

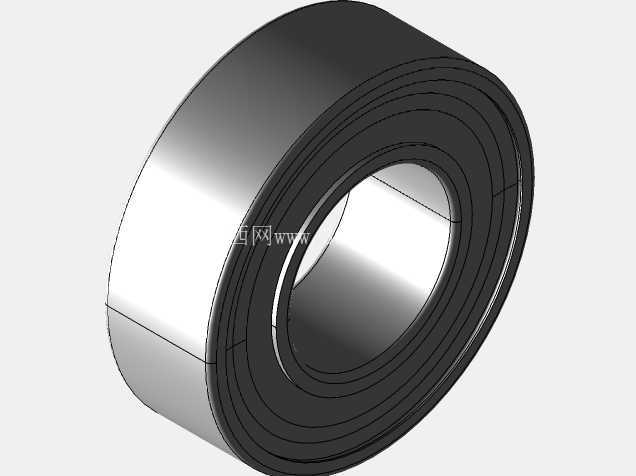

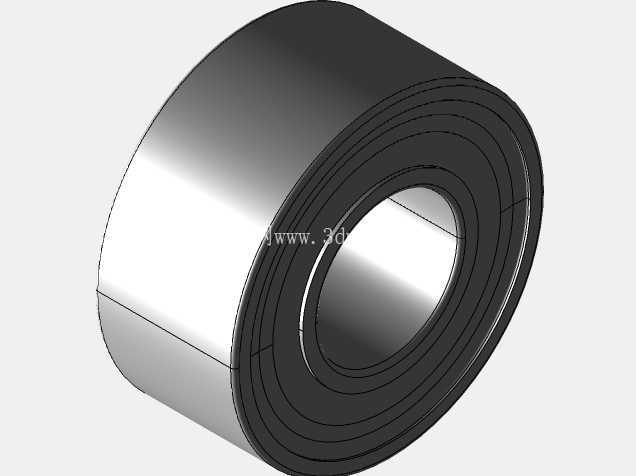

从功能特性上看，这套结构采用对称摆线减速的核心原理，和普通行星减速结构相比，摆线结构的啮合齿数更多，传动过程中的回差更小，运行平稳性更优，同时自带集成轴承的设计，不需要额外在输入端输出端搭配独立支撑轴承，减少了装配环节的公差累积，也压缩了整体的轴向安装尺寸。它的传动比设定为1:20，刚好覆盖小型伺服电机、步进电机的常用降速区间，能把动力端的高转速低扭矩输出，转换为执行端需要的低转速高扭矩输出，适配GT2齿形带的带轮安装接口，不需要额外做转接法兰就能直接和同步带传动链路对接，不管是用来做小型传送带的驱动减速，还是精密位移平台的动力减速，都能直接匹配常规的GT2带传动规格，省去了定制转接件的麻烦。

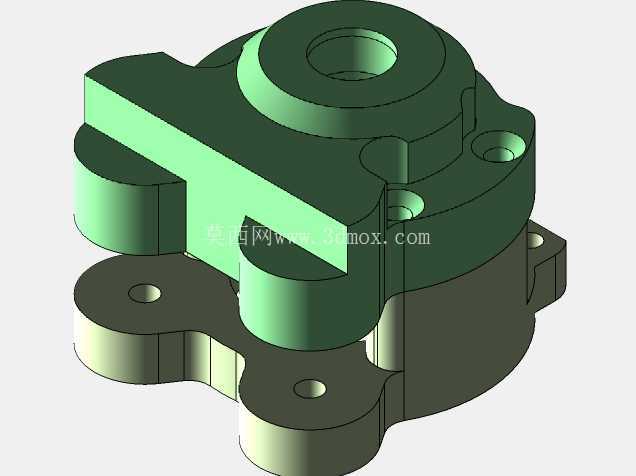

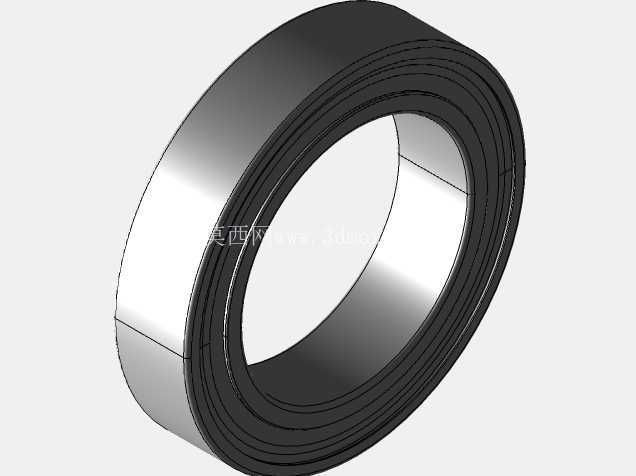

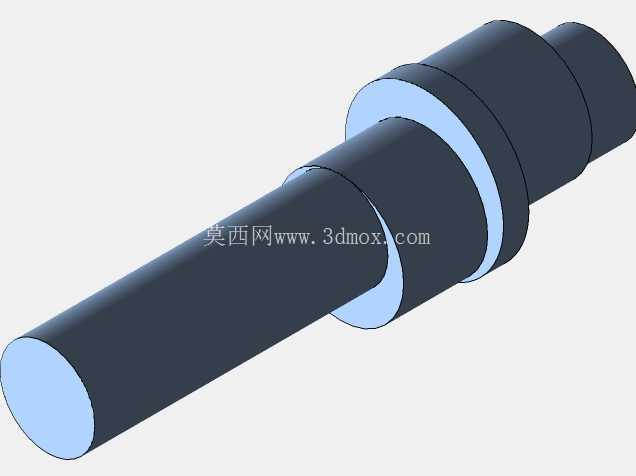

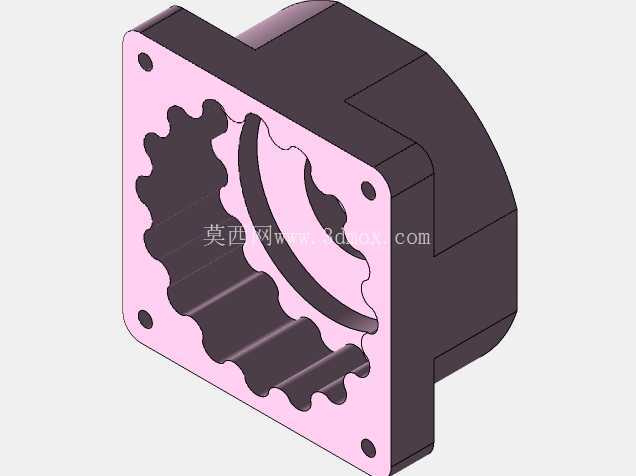

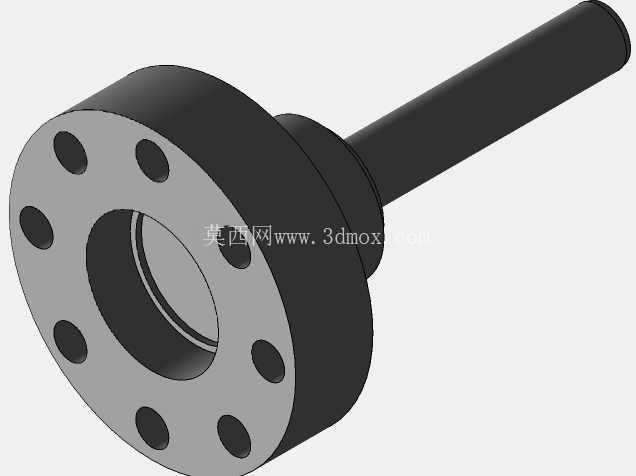

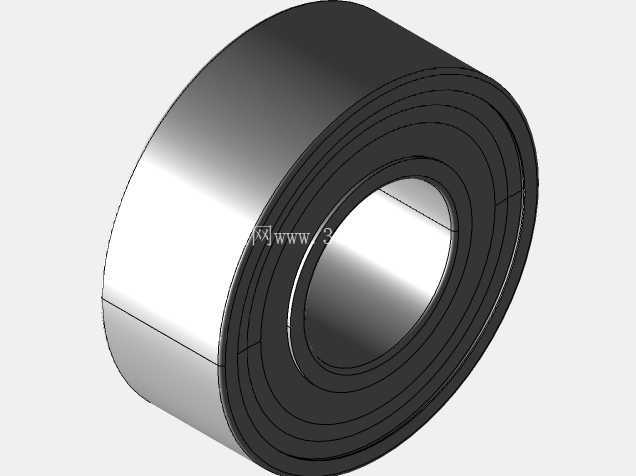

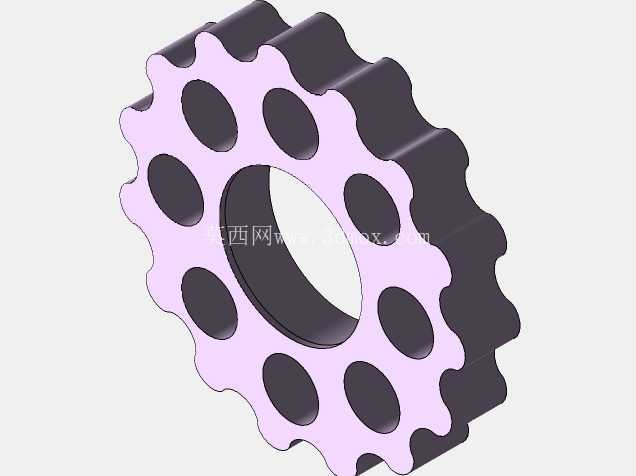

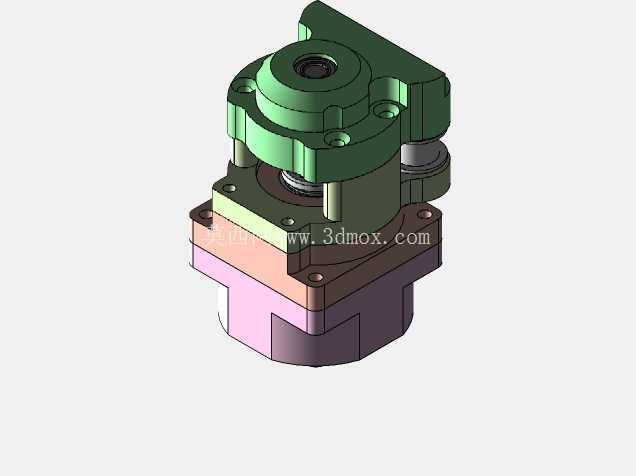

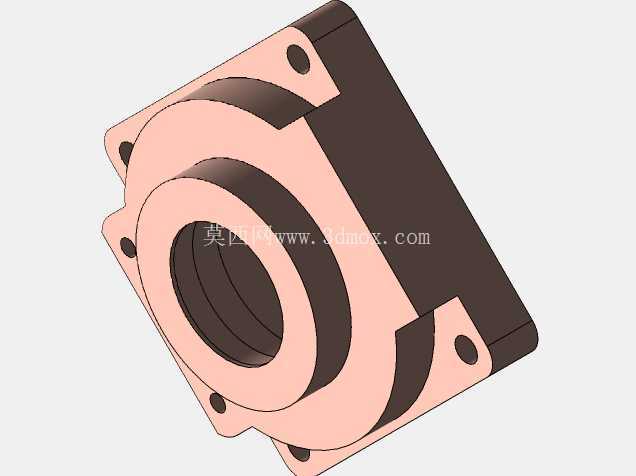

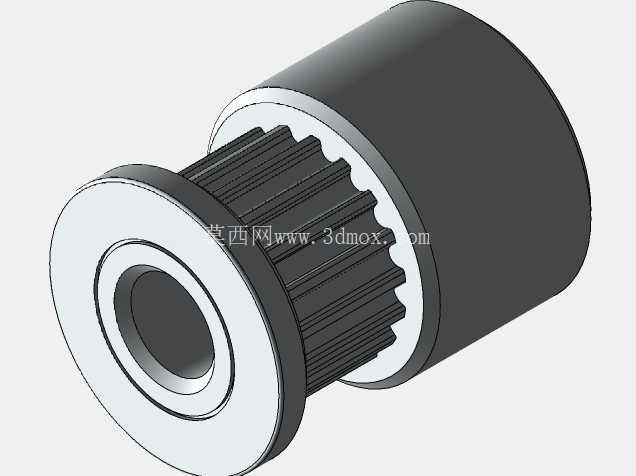

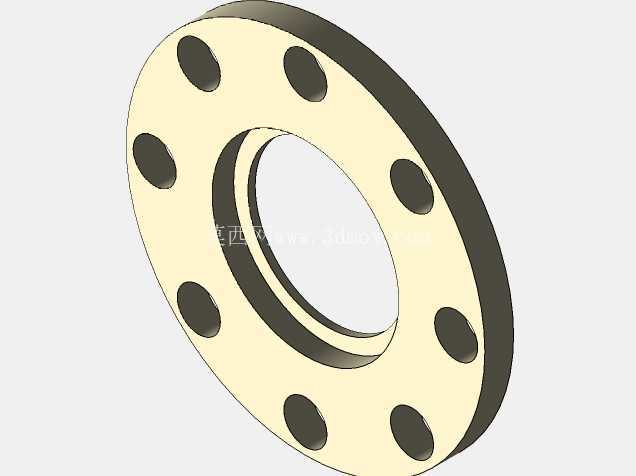

设计思路上，这套结构全程围绕紧凑化集成的目标做布局，没有采用分体式的轴承座、减速腔体、安装法兰的拼接结构，而是把输入支撑、摆线啮合腔体、输出端安装位、带轮连接位做了一体化的层级布局：上层是输入侧的安装法兰，预留了和动力端连接的定位止口与安装孔位，中间层是摆线针轮的啮合腔体，把针齿壳、摆线轮、偏心轴的容纳空间做了最小化的尺寸优化，同时把支撑轴承直接嵌在腔体的上下端盖位置，既保证了偏心轴转动时的支撑刚度，又不会额外增加径向的突出尺寸；下层是输出端的连接基座，做了平整的安装定位面，预留的安装孔位可以直接固定在设备的安装基板上，输出端的轴径尺寸刚好匹配常用的GT2带轮内孔规格，装配时只需要把带轮锁紧在输出轴上就能完成传动连接。

从安装边界来看，这套结构的整体外形做了切边处理，没有多余的突出结构，径向最大尺寸控制在小型传动组件的常用安装范围内，轴向总长度也做了压缩，不会在设备内部占用过多的纵深空间，安装法兰上的孔位采用对称分布设计，不管是水平安装还是垂直安装都能适配，不需要额外调整安装姿态。实际使用中，这套结构的对称摆线设计能抵消偏心轴转动带来的振动，运行时的噪音比同减速比的普通行星减速结构更低，集成轴承的预紧设计也能保证长期运行下的传动精度，不会因为轴承间隙出现输出端的窜动问题。在做小型自动化设备的传动链路设计时，很多时候会因为标准减速机的尺寸过大，不得不重新调整整体设备的布局，这套紧凑化的摆线减速结构刚好能填补小空间大减速比的选型空白，尤其是需要搭配GT2同步带做远距离传动的场景，不需要额外做转接设计就能直接接入传动系统，装配环节的工作量也能相应减少。结构上的每个连接位都做了公差匹配设计，摆线轮和针齿的啮合间隙控制在精密传动允许的范围内，既不会因为间隙过大出现回差，也不会因为间隙过小导致转动卡滞，偏心轴的动平衡也做了对应优化，高速输入时不会出现明显的振动传导到设备安装基板上。
