层压机用纸筒安装安全卡盘结构

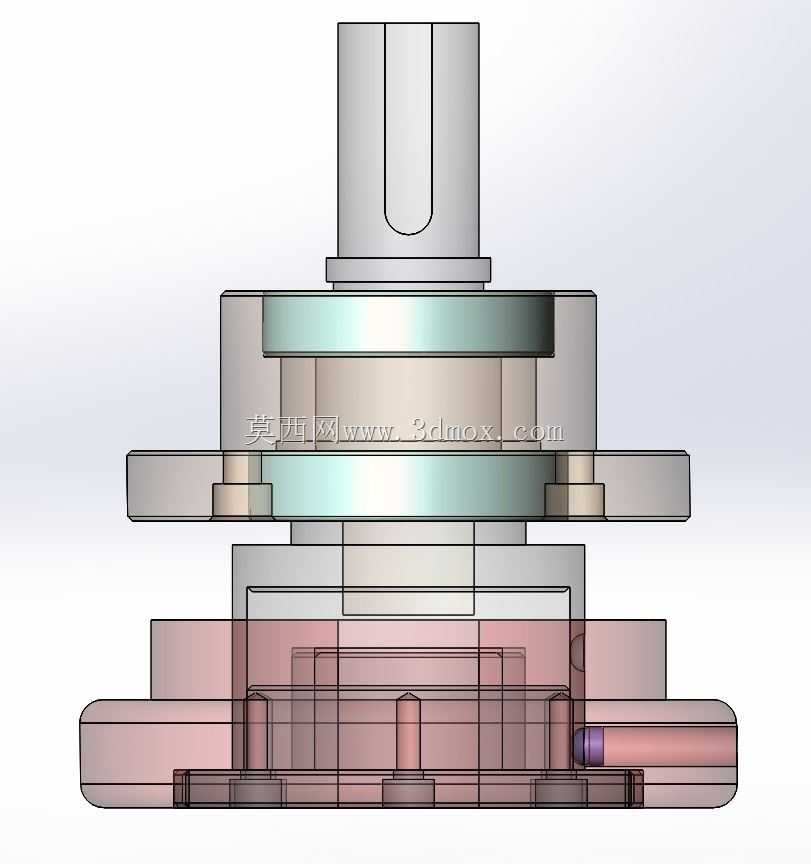

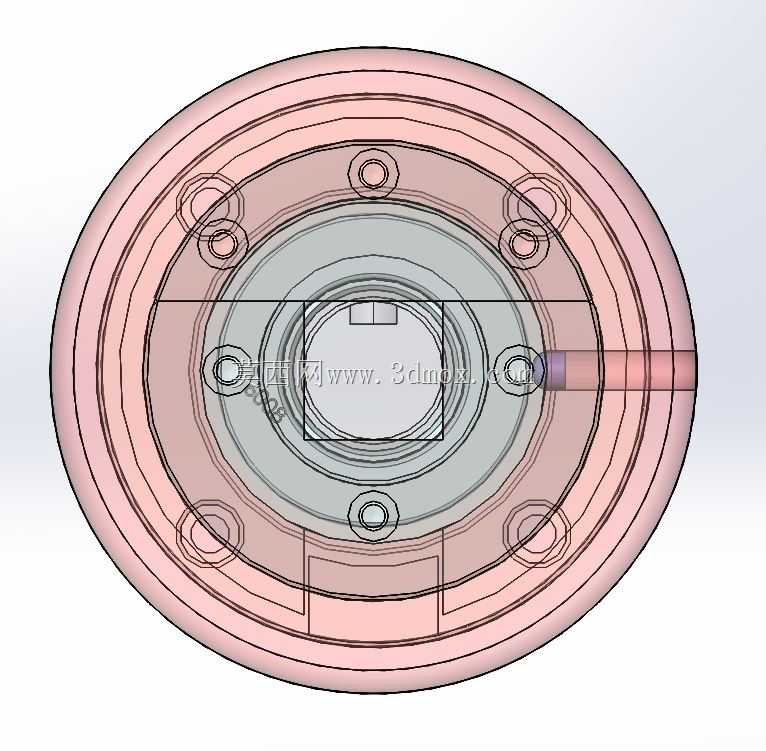

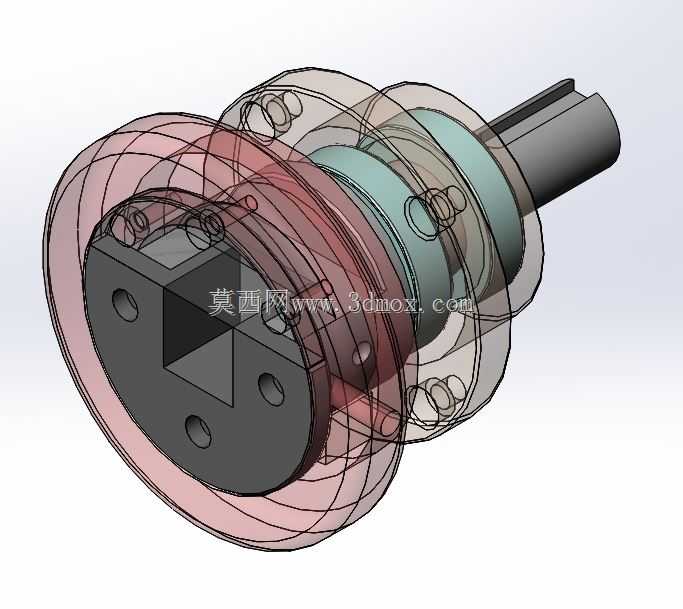

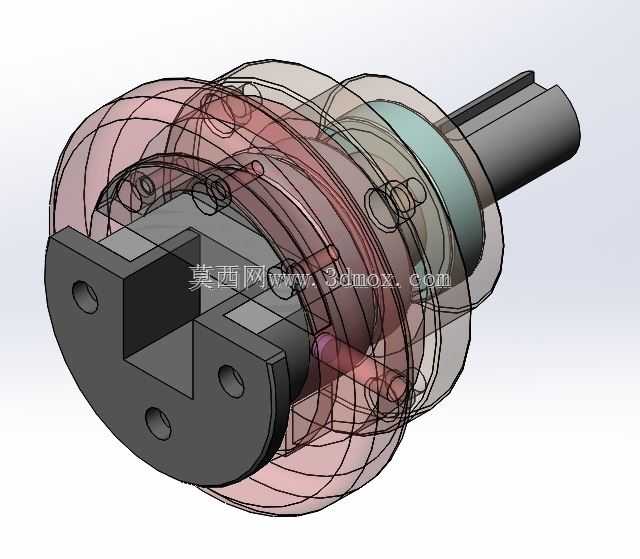

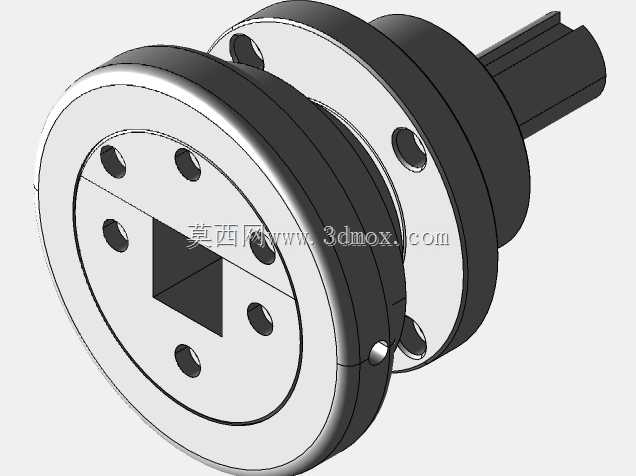

　　在卷材加工尤其是纸张层压生产环节，收放卷工位的轴端固定一直是影响设备运行稳定性与换卷效率的核心节点，这款卡盘结构正是针对层压机纸筒轴的安装需求设计，替代传统的螺栓紧固轴端挡圈结构，大幅缩短换卷操作的辅助时间，同时避免运行过程中轴端窜动带来的卷材跑偏问题。从结构布局来看，该卡盘采用分体式夹头配合法兰安装座的组合形式，输入端设计为带键槽的轴伸结构，可直接与设备的动力输出轴对接，将旋转扭矩平稳传递至纸筒轴，无需额外设计联轴器转接，有效压缩了安装空间。夹头端面的方孔与纸筒轴端的方头配合，相比圆孔键连接的形式，能够承受更大的瞬时冲击扭矩，在层压机启停、加减速的工况下，不会出现键槽滚键、轴孔打滑的问题，适配纸张层压过程中张力波动较大的生产特性。

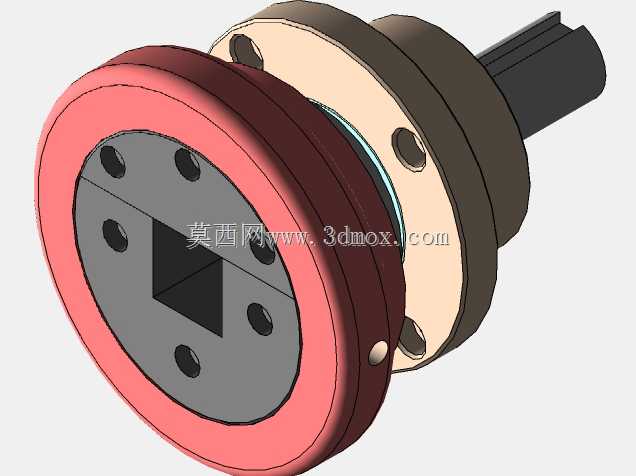

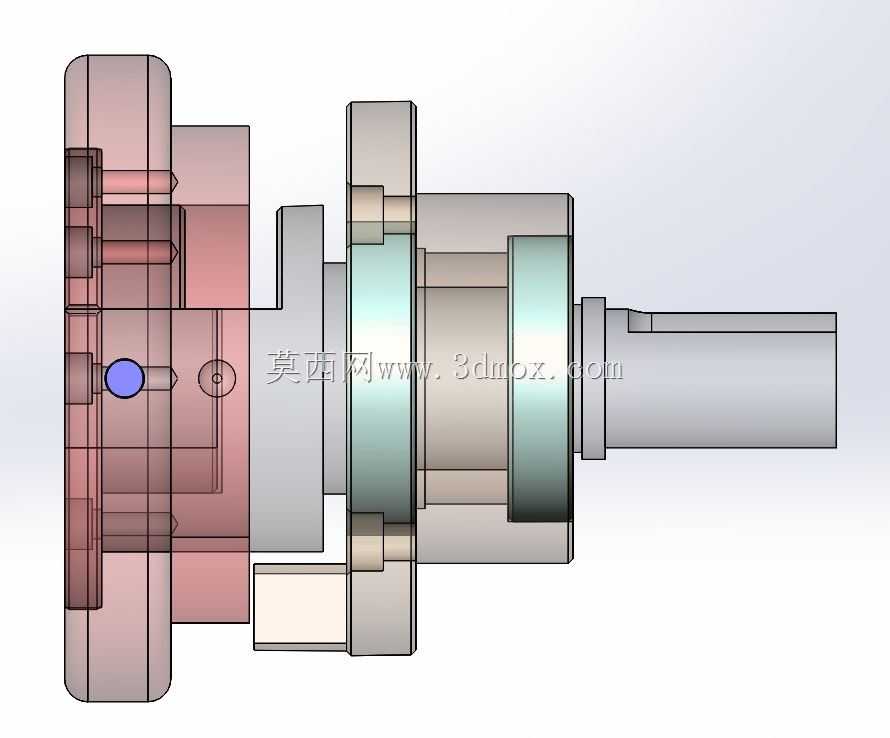

　　卡盘外圈的红色缓冲层采用耐磨弹性材质设计，一方面在夹头开合过程中起到缓冲作用，避免金属部件硬接触产生的磕碰损伤，另一方面也能在操作人员靠近旋转工位时起到视觉警示作用，降低安全隐患。安装法兰上均匀分布的沉头安装孔，可通过内六角螺栓直接固定在层压机的墙板支座上，法兰与旋转主体之间设置了双轴承支撑结构，能够同时承受径向载荷与一定的轴向载荷，抵消纸筒卷径变化带来的悬臂弯矩，保证长时间高速旋转过程中的同轴度，避免纸筒轴跳动导致的层压厚度不均问题。在实际选型应用时，需要重点核对三个安装边界参数：首先是法兰安装面的止口尺寸，要与设备墙板上的定位止口完全匹配，保证安装后卡盘的旋转中心与纸筒轴的中心重合度控制在0.02mm以内，

　　避免运行过程中产生周期性振动；其次是夹头方孔的尺寸公差，要与纸筒轴端的方头采用间隙配合，间隙量控制在0.1-0.15mm之间，既保证换卷时轴头能够顺利插入卡盘，又不会因为间隙过大导致传动过程中产生冲击噪音；最后是轴伸端的键槽规格，要与动力输出轴的键尺寸匹配，键的配合面接触面积不低于70%，保证扭矩传递的可靠性。设计过程中针对层压机的工作环境做了针对性优化，卡盘的旋转配合面均设计了防尘密封圈，能够阻挡纸张生产过程中产生的纸毛、粉尘进入轴承内部，延长轴承的维护周期，相比普通卡盘结构，在多尘工况下的使用寿命可提升40%以上。夹头的锁紧机构采用内置弹簧顶推结构，无需额外的气动或液压动力源，

　　操作人员只需轴向拉动卡盘外圈的滑套即可实现夹头的张开与锁紧，操作力度控制在150N以内，单人即可完成纸筒轴的拆装操作，换卷时间相比传统螺栓固定方式缩短60%以上，能够有效提升层压生产线的连续作业效率。在结构细节处理上，夹头与纸筒轴接触的端面做了淬火硬化处理，硬度达到HRC45-50，避免频繁换卷过程中接触面磨损导致的夹紧精度下降，法兰安装面的平面度控制在0.01mm以内，保证安装后卡盘与墙板的贴合度，避免连接螺栓受附加弯矩断裂。该卡盘的整体轴向尺寸经过紧凑化设计，在保证足够支撑强度的前提下，尽可能缩小了伸出墙板的长度，减少了设备的整体占地空间，同时轴伸端的中心高与常规层压机的动力输出中心高完全匹配，可直接替换现有设备上的老旧卡盘结构，无需对设备墙板或动力机构做改造，适配性较强。在扭矩传递能力设计上，该结构可适配最大幅宽1600mm、最大卷重800kg的纸筒卷，完全覆盖常规纸张层压生产线的收放卷工位需求，运行过程中卡盘的径向跳动量控制在0.03mm以内，能够保证纸筒旋转过程中的张力稳定，避免层压过程中出现纸张起皱、分层的质量问题。
