罗技c270网络摄像头适配安装固定支架

　　做FTC赛事相关机械结构调试的时候，经常会碰到视觉组件安装位适配的问题，这款适配罗技c270网络摄像头的固定支架，就是针对这类场景做的结构设计，能解决常规摄像头安装时孔位不匹配、固定角度难调整、占用安装空间过大的常见问题。日常在桌面视觉检测工位、小型移动机器人视觉模组搭载、青少年机器人竞赛视觉单元固定这类场景里，罗技c270是普及率非常高的一款入门级网络摄像头，但是原厂自带的底座适配场景有限，要么只能夹在显示器边缘，要么平面安装时孔位和常用的工业搭建型材、竞赛类结构件孔位不匹配，这款支架就是专门填补这个安装适配的空白。

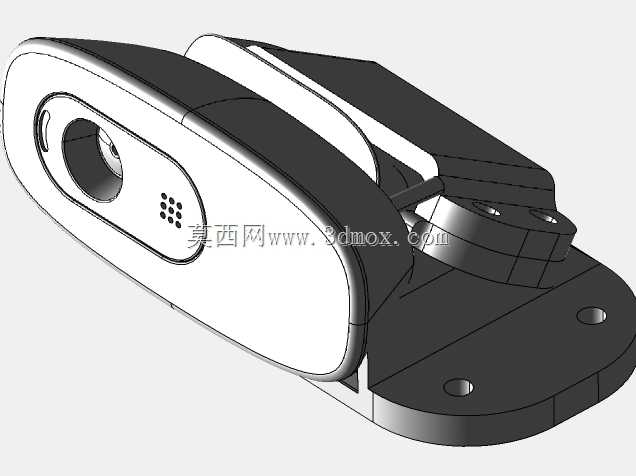

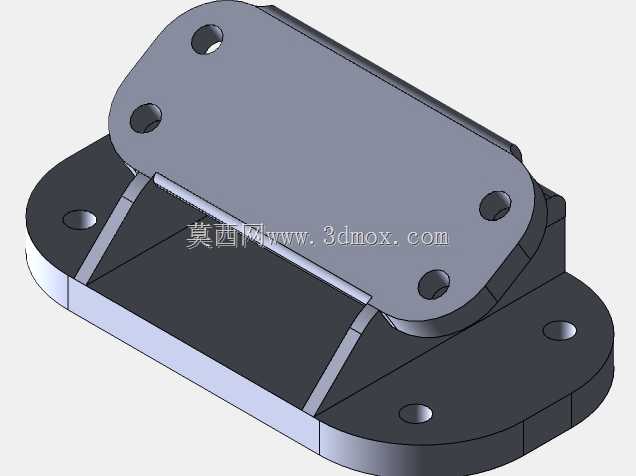

　　从结构功能上看，支架整体分为摄像头嵌装位和底座安装区两个核心部分，摄像头嵌装位做了和c270机身轮廓完全贴合的仿形型腔，能把摄像头机身完全卡入型腔内，避免设备运行过程中摄像头出现移位、晃动，导致视觉采集画面偏移的问题；型腔边缘做了微小的让位倒角，安装的时候不需要强行挤压就能把摄像头顺滑推入固定位，不会刮花摄像头外壳表面。底座部分的安装孔位完全匹配GoBilda系列结构件的标准孔模式，采用M4螺钉作为固定连接件，不管是搭在铝型材搭建的实验台架上，还是固定在机器人的上层结构板上，都不需要额外做孔位转接，直接对齐孔位锁付螺钉就能完成固定，大幅减少现场安装的调整工作量。

　　设计过程中针对3D打印的加工工艺做了专门的结构优化，虽然整体支撑结构看起来数量较多，但是所有支撑的排布都顺着打印层厚的受力方向设置，不会出现悬空角度过大需要额外添加打印支撑的结构，打印完成后去除支撑的工作量很小；同时结构内部做了均匀的壁厚过渡，没有出现壁厚突变的位置，能有效避免打印过程中出现翘曲、缩痕的问题，打印填充率设置在75%以上就能满足日常使用的强度需求，不管是日常桌面工位的固定使用，还是移动机器人运行过程中的振动工况，支架都不会出现开裂、固定位松脱的问题。

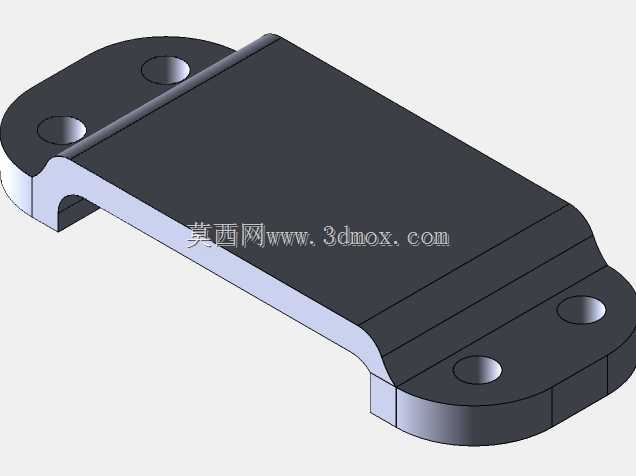

　　从安装边界尺寸来看，支架整体体积非常紧凑，嵌装摄像头之后整体外轮廓不会超出摄像头本身太多，不会额外占用过多的安装空间，对于安装空间局促的小型移动机器人、紧凑排布的桌面检测工位来说非常友好；底座的安装孔距严格遵循GoBilda结构件的孔位标准，孔位周边做了局部的加厚处理，锁付M4螺钉的时候不会因为拧紧力过大导致安装孔开裂，同时底座和摄像头嵌装位之间的连接筋做了圆弧过渡，能分散摄像头放置后的重力载荷，长期使用也不会出现连接位置断裂的问题。

　　实际使用的时候，把摄像头卡入嵌合型腔之后，只需要在底座位置锁付螺钉完成支架和安装基面的固定，再调整好摄像头的朝向就能完成视觉单元的搭建，不需要额外做定制转接板，也不用在原有结构件上重新打孔，对于快速搭建原型机、临时调整视觉工位的场景来说，能省下不少结构加工和调整的时间。支架本身的结构没有多余的装饰性设计，所有的结构特征都是围绕固定可靠、安装便捷、适配性强这几个核心需求设置，没有冗余的结构重量，搭载在小型移动机器人上也不会给整机增加过多的负载，不会影响机器人的运动性能。针对日常使用中可能碰到的线缆干涉问题，支架型腔的侧边也做了线缆让位槽，摄像头的USB连接线可以顺着让位槽引出，不会出现线缆被支架压住、弯折导致接触不良的问题，细节上完全覆盖了实际安装使用中的各类常见痛点。
