可拼接转向托盘链式输送设备结构设计

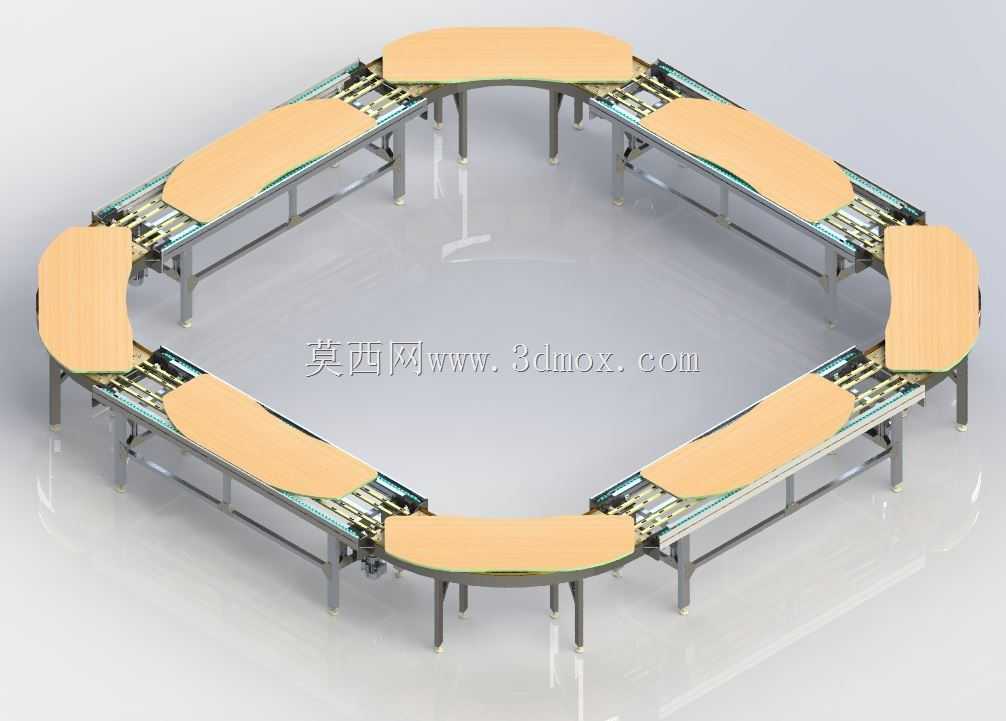

　　在车间物料转运、电商仓储分拣、轻工产品组装线这类需要连续移载单元化托盘货物的场景里，常规固定走向的皮带输送机往往难以适配多变的产线布局，尤其是遇到工位排布需要转向、多段线体拼接分流的需求时，单一直线输送设备的适配性短板就会凸显。这款托盘链式运输机的设计，正是瞄准这类灵活布局的输送需求，从结构底层预留了多单元拼接的拓展性，既可以单段独立完成短距离直线移载，也能将多段单元按布局需求组合，实现直线方向的长距离输送，或是在拼接处完成90度转向改向，适配不同厂房的空间排布，不用额外定制专用转角设备，降低线体搭建的改造成本。

　　从实际功能来看，这款设备以链条作为核心牵引承载构件，托盘直接搭载在链条上方的承托结构上，相比皮带输送，链式结构对托盘类硬质载具的适配性更好，不会出现皮带打滑、载具偏移的问题，输送过程中托盘的定位精度更高，适合对接上下料工位、自动扫码工位这类需要载具位置稳定的工序。设备的承载面采用平整的绿色防滑承托面，边缘做了限位结构，避免托盘在输送尤其是转向过程中出现侧滑偏移，支腿部分采用可调节高度的脚杯结构，安装时可以根据现场地面的平整度调整各支腿高度，保证整个输送面的水平度，避免因为地面不平导致托盘运行卡滞。

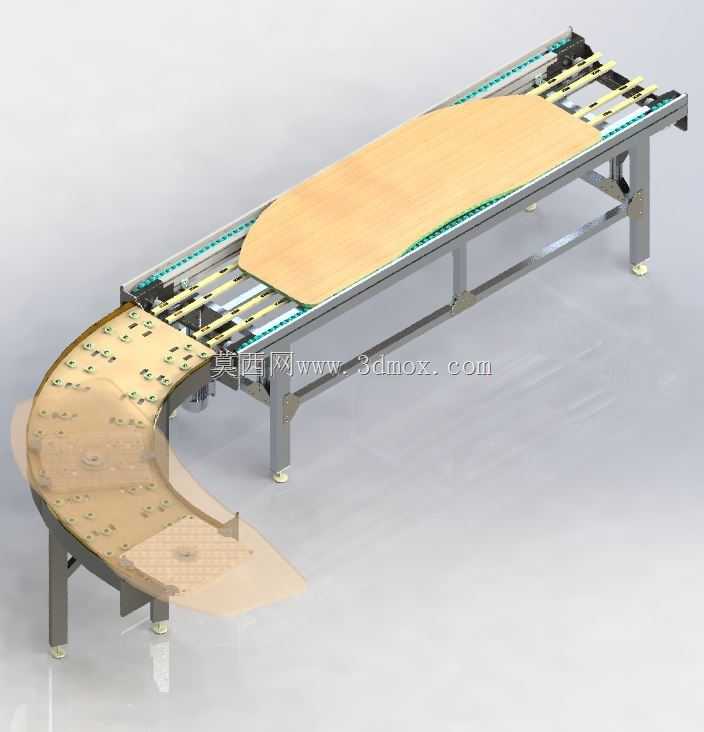

　　设计思路上，这款设备没有采用一体化长机身的结构，而是将单段输送单元做了标准化设计，每一段单元都自带独立的驱动安装位、机架连接接口，多段拼接时只需要通过配套的连接固件将相邻单元的机架对齐锁紧，就能完成线体的拼接，转向段的单元在链条排布上做了导向过渡设计，托盘从直线段进入转向段时，链条的导向结构会带动托盘平稳完成90度旋转，不会出现卡盘、掉盘的问题。机架主体采用标准型材焊接拼装，兼顾结构强度和轻量化，两侧的链条张紧结构设置在机身端部，日常维护时只需要调整端部的张紧螺栓就能完成链条张紧度的调节，不用拆解机身护板，降低日常运维的工作量。

　　从安装边界来看，单段输送单元的宽度适配常规工业塑料托盘、工装托盘的尺寸，机身高度可以根据对接的设备高度在一定范围内调整，支腿的安装 footprint 较小，不需要做特殊的地面预埋，普通硬化车间地面就能完成安装固定。设备的驱动组件安装在机身侧下方，不会占用输送面上方的操作空间，也不会和上方可能布置的扫码、检测、挡停机构产生干涉，方便用户根据自身工序需求在输送线体上加装附属工位机构。在实际选型适配时，用户可以根据自身的输送路径长度、转向节点数量，灵活选配对应数量的直线单元和转向单元，组合出符合自身产线布局的输送线，相比定制化的转角输送线，这种模块化单元的设计交付周期更短，后期如果产线调整，还能将原有单元拆解重新组合，适配新的布局需求，减少设备重复投入的成本。

　　在细节结构上，链条的承托导轨采用耐磨材质制作，长期运行下的磨损量更小，能降低链条运行的噪音和抖动，托盘在输送过程中的运行更平稳，适合输送电子组件装配托盘、小型零部件周转托盘这类对输送稳定性有一定要求的载具。机身两侧的护边结构既可以起到安全防护的作用，避免操作人员的衣物卷入链条传动结构，也能作为托盘的侧向导向，保证托盘始终沿着输送方向运行，不会出现偏斜卡滞。端部的过渡板做了圆弧倒角处理，多段拼接时相邻单元的输送面过渡平顺，托盘经过拼接位置时不会出现颠簸、卡顿，保证输送过程的连续性。
