单节18650电芯组合式塑料固定支架

　　在储能模组、便携电源、小型动力设备的电池包组装环节，单节电芯的固定与排布一直是结构设计中需要兼顾可靠性与灵活性的细节点，这款适配单节18650圆柱电芯的塑料固定支架，正是针对小批量定制化电池组、多规格模组拼接场景设计的基础固定元件。不同于常规一体化多联电池支架固定孔位数量、排布间距不可调整的局限，这款支架采用单孔独立单元设计，每个支架仅承载单节18650电芯，侧壁设置的互锁卡接结构可以让多个支架沿横向、纵向任意拼接，使用者可以根据电池仓的实际空间、所需串并联的电芯数量，自由组合出2×2、3×5、一字排开等任意排布形式的电芯固定阵列，无需针对不同容量规格的电池包单独开模制作专用支架，大幅降低小批量定制电池组的结构件成本。

　　从实际使用场景来看，这类支架广泛应用于DIY便携储能电源、电动工具改装电池包、小型户外照明设备供电模组、3D打印机备用电源模块等产品的电芯固定环节，在这些场景中，电池仓的尺寸往往随产品整体结构调整，没有统一的标准模组尺寸，可自由拼接的单孔支架能够灵活适配各种非标准安装空间，避免了一体化支架无法裁切、调整孔位的问题。支架的中心孔尺寸严格匹配18650电芯的外径公差，内壁设置的微凸筋条可以与电芯外壳形成过盈配合，电芯压入后不会出现轴向窜动、径向晃动的问题，同时筋条之间预留的间隙可以为电芯工作时的膨胀留出形变空间，避免硬接触导致的电芯外壳磨损、挤压变形风险。

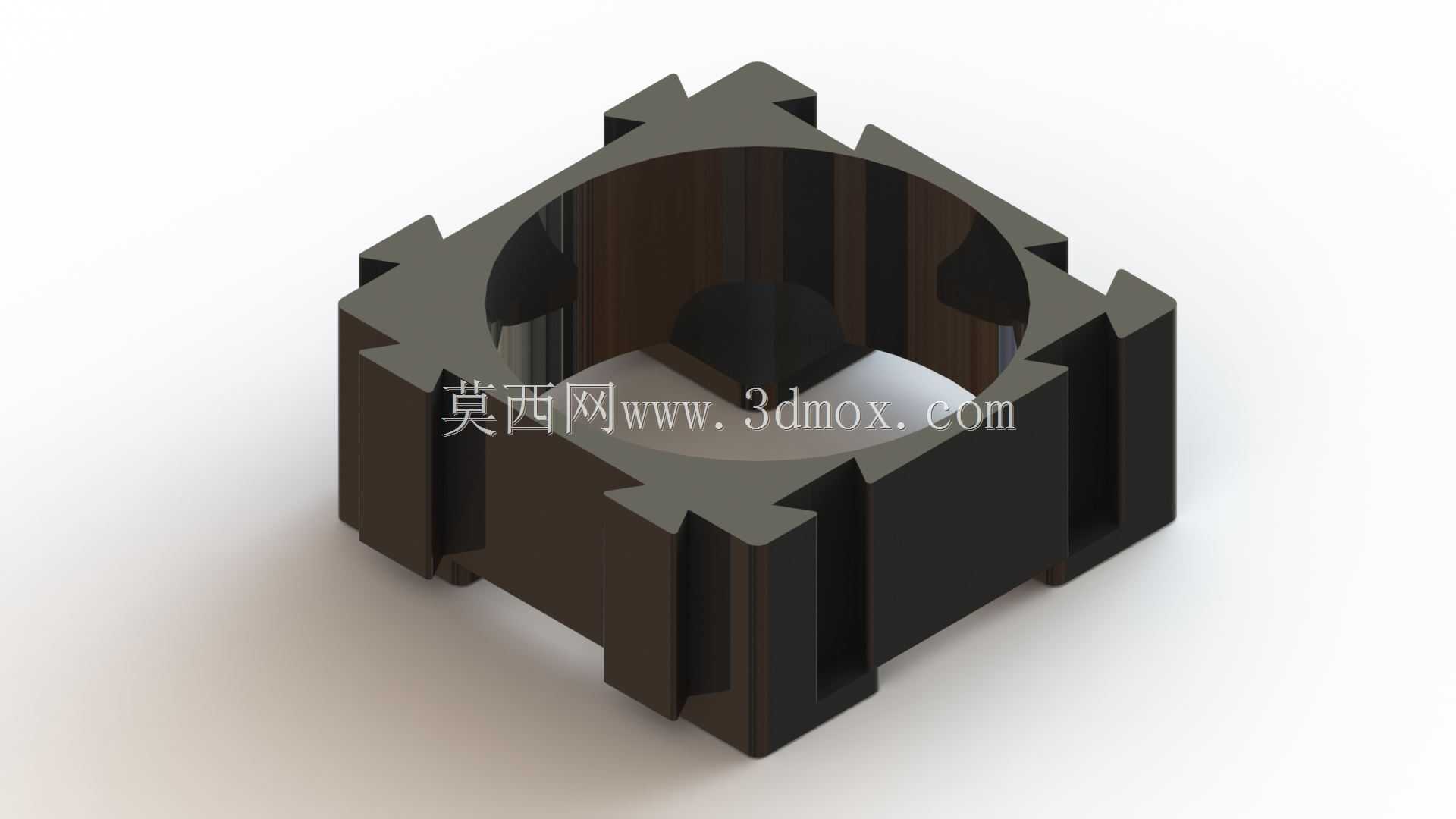

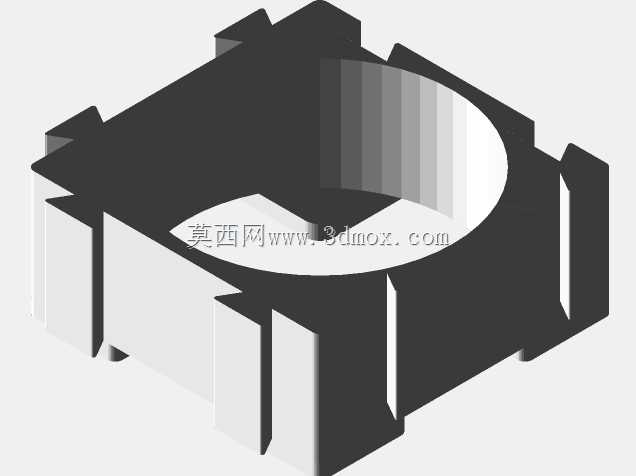

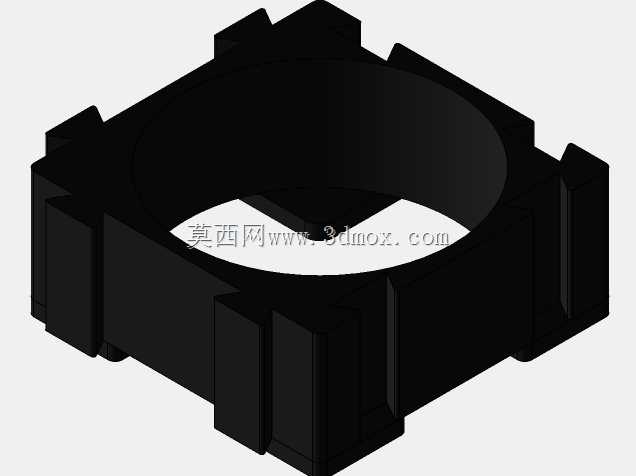

　　设计层面上，支架采用方形外轮廓，四个侧边均设置有凹凸匹配的卡扣结构，相邻支架拼接时，侧边的凸块可以嵌入相邻支架的凹槽内，拼接完成后整体阵列不会出现错位、散架的问题，卡扣的配合公差经过反复调校，既可以徒手完成拼接组装，不需要额外粘接或紧固件固定，也能保证组装后的支架阵列整体结构强度，满足电池包组装后的抗振动、抗冲击要求。支架上下端面的凸台结构可以在电芯安装后，让电芯端面与支架端面留出1mm左右的间隙，一方面可以避免电芯正极焊点直接接触支架平面造成短路风险，另一方面也能为电芯之间的连接镍片、采样线束留出布线空间，不会出现线束被挤压破损的问题。

　　安装边界方面，单个支架的外部轮廓尺寸适配18650电芯的常规排布间距，拼接后相邻电芯的中心距保持在20mm的安全距离，既符合电池组设计中电芯之间的绝缘间隙要求，也能让电芯侧面留出足够的散热通道，避免多节电芯紧密排列导致的热量积聚问题。支架采用阻燃PP材质注塑成型，材料本身具备V0级阻燃性能，同时耐电解液腐蚀、抗老化性能满足电池包长期使用的环境要求，在-20℃到80℃的工作温度区间内不会出现脆化、变形的问题。在实际组装过程中，既可以先将多个支架拼接成所需的阵列整体，再依次压入电芯完成固定，也可以先将单节支架压装到电芯上，再根据布线需求逐个拼接支架，适配不同组装工序的操作习惯，对于需要后期调整电芯数量、更换故障电芯的场景，也可以单独拆卸对应位置的支架，不需要拆解整个电池模组，大幅降低后期维护的操作难度。

　　不同于很多廉价电池支架采用薄壁设计容易出现卡扣断裂、孔位开裂的问题，这款支架的卡扣位置做了加厚处理，反复拆装5次以上也不会出现断裂、松脱的问题，支架壁厚均匀，注塑过程中不会出现缩痕、变形的问题，每个单孔支架的形位公差控制在0.1mm以内，拼接后整体阵列的平面度满足电池组自动化焊接的要求，不会因为支架高度差导致连接镍片焊接虚焊的问题。在一些需要将电池组固定在设备外壳内部的场景中，还可以利用最外侧支架的卡槽结构，加装固定压片将整个电芯阵列固定在电池仓内，不需要额外在支架上打孔，避免打孔产生的碎屑掉入电芯间隙造成短路隐患。
