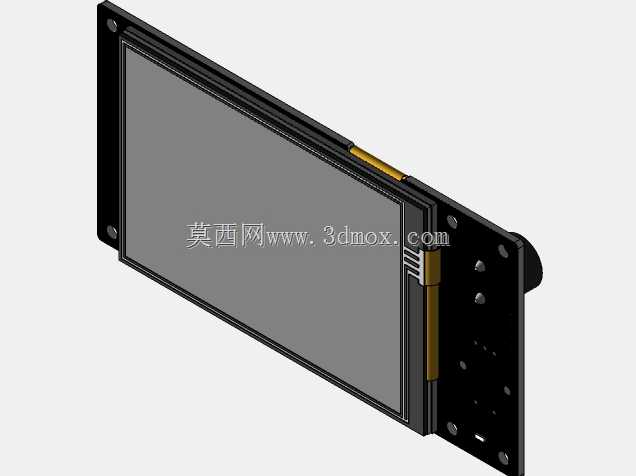

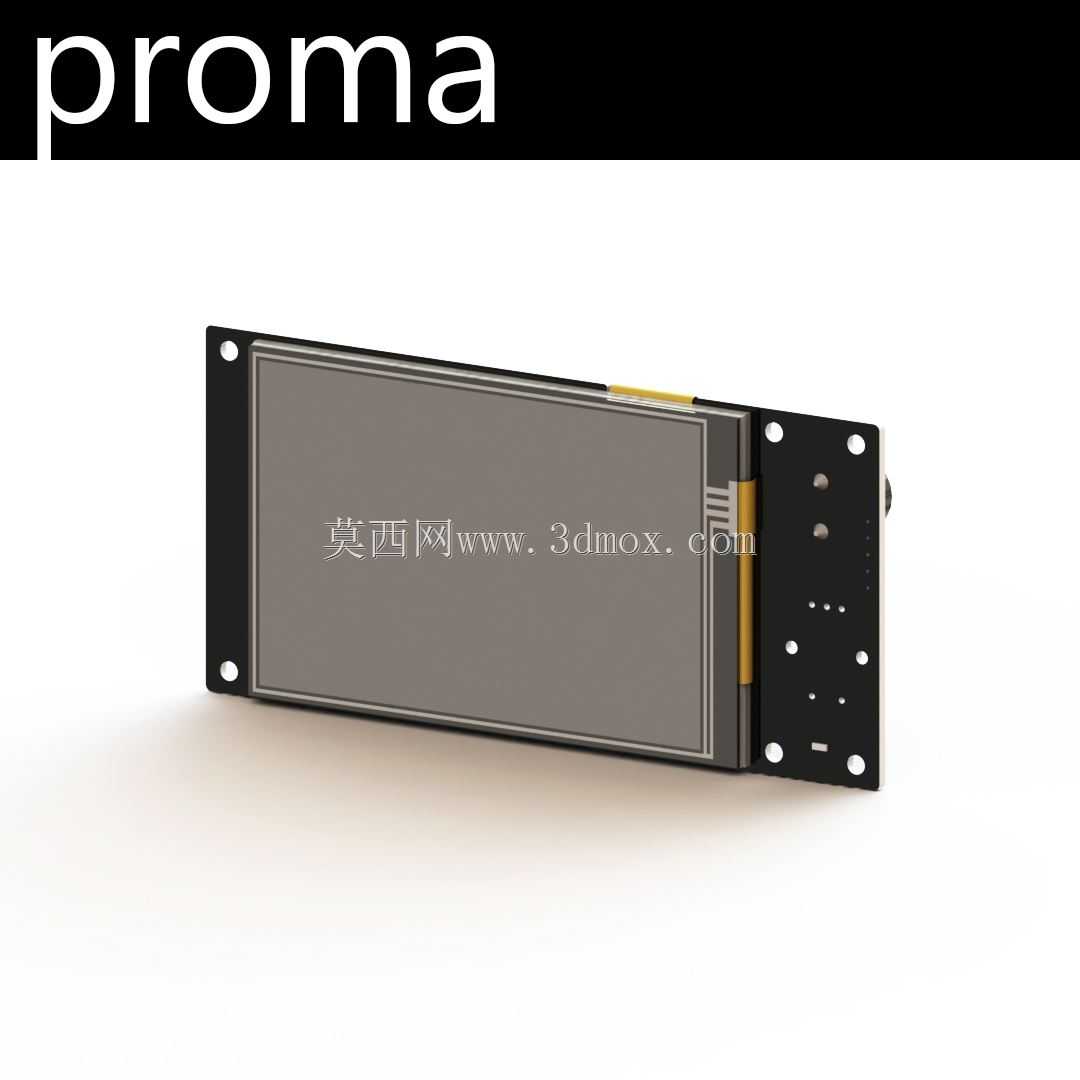

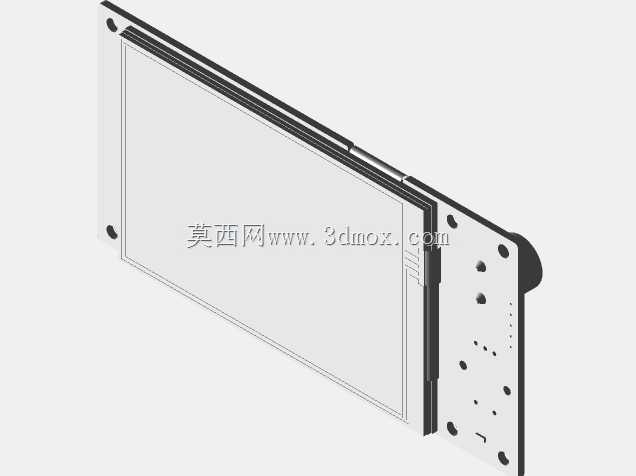

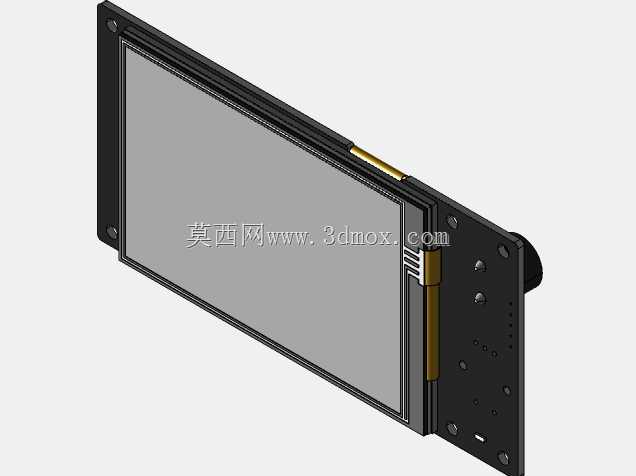

乐积3.5英寸电阻式触控显示屏结构设计

　　做桌面级FDM3D打印机改装这么多年，见过不少玩家为了省成本直接裸接屏幕，要么排线扯断要么屏幕被工具磕坏，这款带全包钢支架的3.5英寸触控屏，刚好解决了改装场景里的几个核心痛点。先从安装边界说起，屏幕本体的长宽尺寸刚好适配市面上绝大多数乐积主板的安装位，两侧的安装板预留了标准M3螺丝孔位，孔位间距和市面上通用的3D打印机型材框架安装槽完全匹配，不需要额外打孔做转接件，不管是装在打印机型材框架的正面还是侧方，都能直接对齐孔位锁付，不会出现和框架走线槽、挤出机安装位干涉的情况。

　　很多人做嵌入式显示模块设计的时候，容易忽略屏幕本身的防护，这款设计特意给触摸屏加了全包钢架，不是那种薄铁皮的装饰件，钢架厚度刚好覆盖屏幕的侧边和背部排线区域，平时拆装工具不小心碰到、或者设备移动过程中磕碰，都不会直接伤到玻璃面板和排线焊点，比裸屏的抗冲击性好太多。触控方案选的是电阻式触控，不是消费级电子常用的电容屏，这点其实是针对工业控制场景做的适配——车间里操作的时候手上难免沾点油污、或者戴薄劳保手套，电容屏很容易出现触控失灵或者误触，电阻屏靠压力感应触发，哪怕手上有污渍、戴手套操作也能精准识别，对设备调试的场景来说实用性强很多。

　　分辨率做的480*320，这个参数不是盲目堆高，是结合3D打印机的操作需求定的：打印过程中需要显示的温度曲线、进度条、参数调整菜单，这个分辨率下字体和图标都足够清晰，不会出现像素模糊看不清数值的情况，同时也不会因为分辨率过高占用太多主板的运算资源，毕竟3D打印机主板的核心算力要留给运动控制，显示模块只要能清晰传递操作信息就够。通信接口用的是高速硬件SPI串行通信，很多老款屏幕用并行接口，不仅排线多走线麻烦，通信速率还上不去，切换菜单的时候经常有卡顿延迟，高速SPI的通信速率足够支撑屏幕的画面刷新，操作的时候几乎感觉不到延迟，和并行接口的响应速度基本没有差别，但是排线数量少了一半，走机箱内部走线的时候更方便，也减少了排线和电机线并行产生的信号干扰问题。

　　从结构设计的细节来看，屏幕的FPC排线出口做了限位槽，安装的时候排线不会因为弯折角度过大出现断裂，背部的驱动板区域留了足够的散热间隙，长时间开机工作的时候驱动芯片的热量能自然散出去，不会因为积热出现屏幕闪屏、触控漂移的问题。两侧的安装支架做了黑色哑光处理，不会像亮面件那样在工作环境里反光，操作人员站在设备前看屏幕的时候不会有眩光干扰，能清晰看清屏幕上显示的参数。支架和屏幕面板的连接用了内嵌式的卡扣加螺丝双重固定，不是单纯靠双面胶粘贴，设备长时间运行产生的振动也不会让屏幕和支架出现松脱移位，避免了屏幕偏移导致的触控坐标不准问题。

　　实际装机使用的时候，这个屏幕的安装高度刚好和成年人站立操作的视线齐平，不需要低头或者垫脚就能看清参数，屏幕的显示角度做了轻微的仰角设计，装在立式设备上的时候视角刚好覆盖操作位，不会因为视角偏差出现屏幕颜色失真、看不清数值的情况。接口位置设在屏幕的侧方，不是在背部，插线的时候不需要把整个屏幕拆下来，后期维护换线的时候直接在侧面就能插拔，比背部出线的设计省很多维护功夫。钢支架的边缘做了倒角处理，没有锋利的毛边，安装的时候不会划手，也不会刮伤设备的其他线材，这些细节都是实际装机踩过坑之后才会考虑到的设计点，不是单纯画个外观模型就能注意到的。
