创想三维CR-10V2打印机控制盒结构

项目分类:3D打印机 发布时间:2024-05-24 ID:751660
  • 创想三维CR-10V2打印机控制盒结构
  • 创想三维CR-10V2打印机控制盒结构
  • 创想三维CR-10V2打印机控制盒结构
  • 创想三维CR-10V2打印机控制盒结构
  • 创想三维CR-10V2打印机控制盒结构

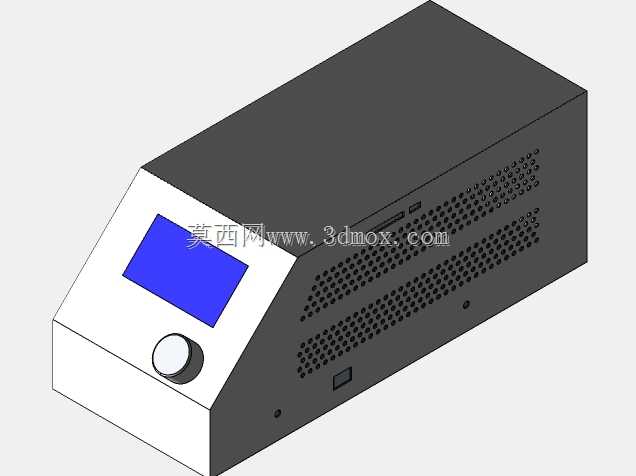

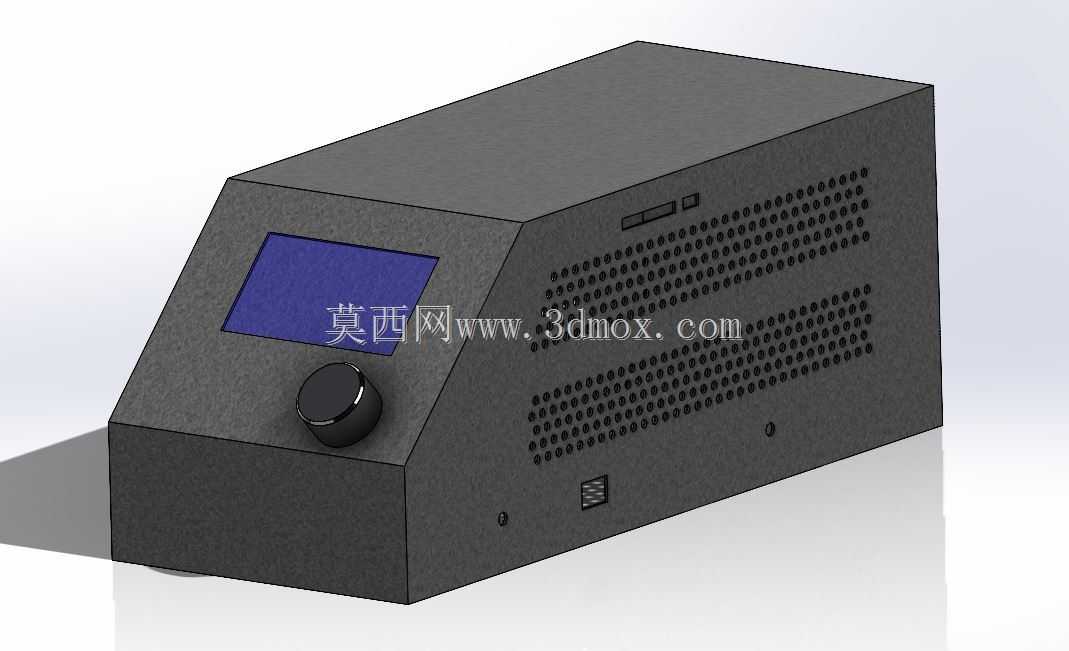

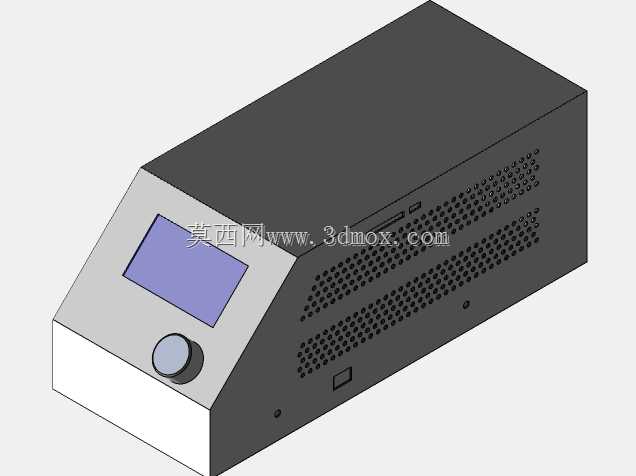

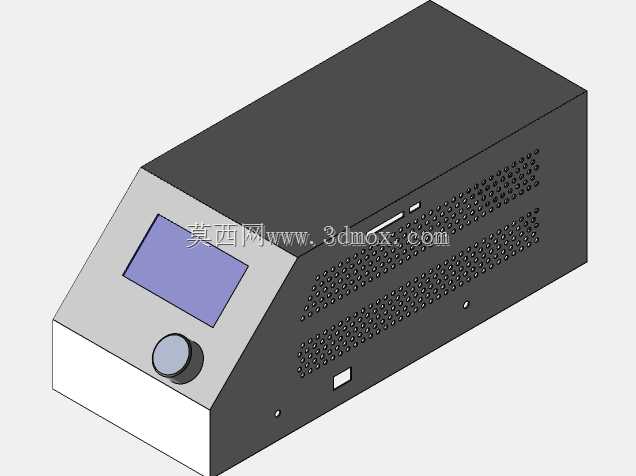

  在桌面级FDM3D打印设备的电控系统布局中,控制盒作为整机的运算与指令交互核心,承担着运动指令解析、温度闭环调控、人机交互输入输出、供电分配转接的多重作用,这款适配CR-10V2机型的控制盒结构,完全围绕桌面级设备的安装空间、操作习惯、散热需求做了针对性的结构优化。从实际装机场景来看,这类控制盒通常放置在打印机机架侧方或者独立置于工作台面,斜切式的前面板设计完全贴合坐姿操作的视线角度,操作人员站立或者坐于设备前方调试参数时,无需俯身或者垫高视线就能清晰读取屏显内容,旋钮的位置刚好落在手指自然下垂可触及的范围,单指旋转按压就能完成参数选择、确认、微调的全流程操作,不需要额外抬手调整姿态,长时间做打印参数调试、中途换料参数调整时,

  能有效降低操作疲劳感。壳体整体采用钣金弯折成型的结构思路,主体为直角长方体的基础形态,仅在操作面做斜切处理,这种结构设计最大的优势是钣金开料时板材利用率高,弯折工序少,不需要复杂的冲压模具就能完成壳体主体成型,批量生产时的加工成本和装配难度都能控制在较低水平。壳体侧面与顶面的密集阵列散热孔,是按照电控板上发热元件的排布位置做的对应开孔,驱动模块、电源转换模块的发热区域正对着散热孔密集区,设备运行时内部热量可以通过自然对流快速散出,不需要额外加装高转速散热风扇就能满足长时间连续打印的散热需求,同时也能避免风扇积尘、风扇噪音带来的使用问题。前面板的显示屏嵌入槽做了下沉式台阶设计,装配时显示屏从壳体内部装入,

  台阶面可以承托显示屏的安装法兰,不需要额外做固定压片就能限制显示屏的前后位移,旋钮的安装孔位预留了足够的旋转间隙,旋钮帽突出面板的高度刚好适合手指捏合旋转,不会因为突出过多造成误碰,也不会因为凹陷过深导致操作打滑。从安装边界来看,壳体底部预留了对应的固定孔位,既可以通过螺丝直接固定在打印机的型材机架上,也可以加装橡胶脚垫放置在工作台面独立使用,壳体背面的接口开孔区域虽然未做细节刻画,但整体的安装空间预留完全匹配常规3D打印机控制板的接口布局,电源接口、USB数据接口、电机线接口、热敏电阻接口、加热棒接口的排布空间都做了充足预留,装配时不会出现接口与壳体干涉、线材弯折半径不足的问题。壳体的拼接方式采用常见的钣金卡扣加拉紧螺丝的结构,

  侧边的弯折边自带定位卡扣,装配时先将各个板件通过卡扣卡合定位,再锁紧少量固定螺丝就能完成壳体组装,后期维护拆解时只需要拧下少量螺丝就能打开壳体,不需要撬动卡扣造成钣金变形。对于做3D打印机改装、电控系统替换的结构设计人员来说,这个模型可以直接作为电控壳体设计的参考基准,不管是调整内部电控板的安装尺寸,还是修改面板的交互布局,都可以在这个基础结构上做迭代优化,避免从零开始做壳体结构设计时出现操作视角不合理、散热孔位排布错位、安装孔位与型材不匹配的常见问题。实际装机测试时,这种斜面板控制盒的操作体验远优于垂直面板的控制盒,尤其是在做打印中途的Z轴微调、温度调整时,视线不需要离开打印平台区域就能完成操作,能有效降低调机时的操作失误率,钣金壳体的电磁屏蔽效果也优于3D打印的塑料壳体,能减少外部电磁干扰对步进电机驱动信号的影响,避免打印过程中出现电机失步、打印错位的问题。
