多自由度桌面教学机械臂结构设计

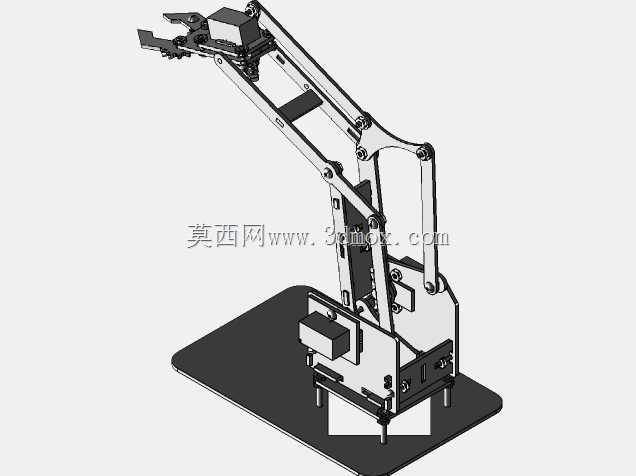

　　这套多自由度机械臂采用桌面级布置方式，整体由底部安装底座、回转支撑座、大臂连杆组件、小臂摆臂结构、腕部夹爪以及多组驱动舵机构成，结构层级清晰，各运动关节通过铰接销轴串联，能够在有限工作空间内完成末端夹爪的抬升、伸展、回转与抓取动作，主要面向高校机械原理实训、创客空间二次开发、小型工位轻料搬运以及3D打印实物验证场景使用。

　　从实际作业边界来看，底座采用矩形平板结构，板面预留多组安装孔位，既可以直接平放于实验台面上，也能够通过螺栓锁紧在工装架或自动化实训流水线侧边，安装时需要在底座四周预留不小于臂展长度二分之一的操作空间，避免大臂俯仰、小臂摆动过程中与周边护栏、料盘发生运动干涉。臂体采用平行四边形连杆联动布局，大臂与辅助支撑杆同步动作，驱动端布置在底座靠近回转中心的位置，能够把部分驱动重量下沉到基座区域，降低悬臂端负载，提升臂体伸展过程中的姿态稳定性。

　　关节设计上，所有回转铰接位置都采用销轴加限位衬套的配合形式，连杆板材通过折弯或裁切成型，相邻构件的铰接孔同轴度在建模阶段就完成了约束匹配，装配后关节转动间隙小，不会出现臂体晃动窜动的问题。末端执行器选用平动夹爪结构，夹指开合行程适配小型塑料工件、实训样块、轻量电子零件的抓取需求，腕部连接位预留了标准安装孔，后续可以快速替换成吸盘、笔具夹具或者小型传感器支架，拓展写字、分拣、模拟上下料等不同实训功能。

　　设计过程中优先考虑了可加工与可装配性，绝大多数结构件都采用等厚板材搭建，不需要复杂的五轴加工工序，既可以使用亚克力、铝板通过激光切割下料，也能够直接导出实体进行熔融沉积3D打印，单件打印时可以把臂体连杆、底座支架拆分排版，减少支撑材料用量。走线空间沿着连杆内侧与底座空腔预留，驱动线缆可以顺着臂杆隐蔽布置，不会在关节往复摆动时出现线缆拉扯、磨破的情况。

　　运动逻辑层面，底座回转关节负责调整机械臂整体朝向，大臂关节控制末端整体抬升高度，小臂关节补偿伸展距离，腕部关节调整夹爪抓取角度，多个关节协同运动时，末端可以覆盖底座前方扇形区域内的作业点位，适合完成料盒取放、零件排序、模拟机床上下料等教学演示任务。结构建模时所有运动副都按照实际装配关系添加了同轴、重合约束，在三维环境中可以直接拖动关节验证极限摆角，提前排查连杆死点、构件碰撞等问题，不需要等到实物加工后再反复返工修改。

　　整机没有采用复杂的工业减速机方案，而是用轻量化驱动元件配合连杆传力，在保证教学演示所需动作精度的前提下，大幅降低了整机自重与制作成本，非常适合职业院校自动化专业搭建运动学教学平台，也可以作为创客项目的机械本体，后续叠加控制板、驱动程序与视觉模块，就能扩展出简易分拣工作站的完整功能。
