摩托车花瓣式通风制动盘结构设计

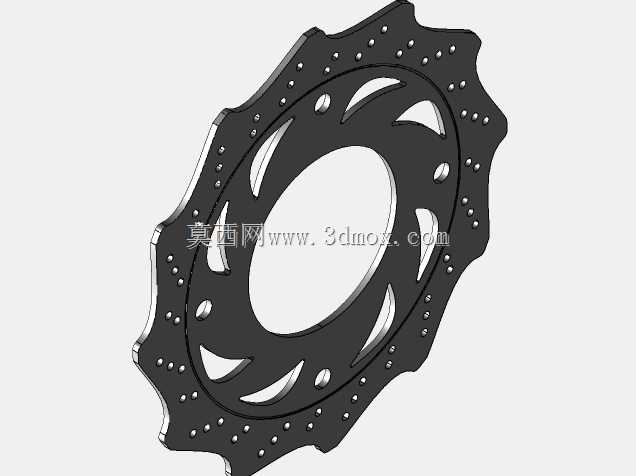

　　该三维结构对应两轮机动车前/后制动系统中的花瓣形制动盘，属于盘式制动器的旋转摩擦元件，日常随车轮同步回转，在卡钳活塞推动刹车片夹紧盘面时，通过接触面的滑动摩擦将车辆动能转化为热能耗散，实现行车减速、驻车稳停的核心功能，广泛适配街车、通勤摩托、越野两轮车的盘刹总成，也可作为改装制动套件的配套碟盘参考结构。

　　从实际装车工况出发，制动盘的设计首先要匹配卡钳的夹持行程与轮辋安装空间：整体为扁平回转类盘件，中心开设大尺寸同轴通孔，用于避让轮毂主轴、轮毂轴套以及轮辐安装凸台，避免盘体随轮转时与轮毂固定结构发生运动干涉；中心孔外围沿圆周均布多组安装小孔，孔位分度圆、孔径严格对应轮毂端面的螺栓固定点位，装配时盘体通过螺栓锁紧在轮毂法兰端面上，保证回转同轴度，高速转动下不会出现偏心摆振。

　　盘体外缘采用非圆花瓣式异形轮廓，而非传统正圆形碟盘，这种轮廓设计有明确的工程考量：一是花瓣形的凹凸外缘在车轮转动时，可周期性扫过卡钳刹车片的边缘，刮除刹车片表面附着的磨屑、泥水与粉尘，避免硬质颗粒夹在摩擦副之间造成盘面异常划伤、刹车踏板抖动；二是异形外缘大幅延长了盘体的外边界周长，同等盘面直径下散热面积比普通圆盘提升明显，连续制动、长下坡频繁刹车时，摩擦产生的高温可更快通过外缘对流散出，降低盘面热衰减幅度，避免刹车片因高温摩擦系数骤降导致制动疲软。

　　盘面摩擦区域沿周向均匀加工多组弧形镂空通风槽，槽体沿盘体径向呈流线型弯曲，走向匹配车辆行驶时的气流流向：车辆前进过程中，外界冷空气可顺着弧形槽直接穿过盘体内部，带走摩擦面堆积的热量，同时镂空槽也为摩擦磨损产生的碎屑提供了排出通道，避免磨屑在刹车片与盘面之间反复研磨；摩擦工作面上还分布大量密集的小直径凹点/钻孔，这些点位一方面可以破坏盘面水膜，雨天涉水后刹车时，刹车片与盘面之间的积水可快速从孔位挤出，消除水滑导致的第一脚刹车空程问题，另一方面也能进一步增加散热面积，同时抑制制动过程中刹车片高频振动产生的刹车啸叫。

　　建模过程中需重点管控几处装配边界尺寸：首先是盘体总厚度，该尺寸直接决定卡钳两侧刹车片的初始间隙，厚度过大会导致卡钳无法完全夹持、刹车片拖磨，厚度过小则会使刹车行程变长、制动刚性不足；其次是安装孔的位置度公差，所有固定孔需相对于中心回转轴线保持均匀分度，若孔位偏移，装配后盘体会出现端面跳动，刹车时会传递明显的脉动脚感，甚至引发转向把抖动；再者是盘面的平面度与两侧摩擦面的平行度，工作区域需保证足够的平面精度，才能让刹车片全接触面均匀贴合，避免局部偏磨导致制动力矩输出不稳。

　　结构选材层面这类碟盘通常采用高碳耐磨合金钢加工，摩擦工作面做淬火硬化处理，保证高温摩擦下的耐磨性与抗热裂性能，盘体非摩擦区域可做轻量化减重处理，在不改变安装尺寸、不削弱结构强度的前提下降低旋转件质量，减小轮毂的非簧载质量，提升悬挂响应表现。花瓣外缘的尖角位置做了圆滑过渡处理，避免应力集中，在频繁冷热交替的工况下防止盘体从外缘位置产生疲劳裂纹。

　　在整车装配场景中，该制动盘需与浮动卡钳、刹车片、轮毂安装法兰配套校验：建模时需同步模拟盘体转动全行程，确认花瓣外缘、镂空槽边缘不会和卡钳壳体、减震筒、辐条发生碰擦，通风槽的开口方向需对齐行车气流走向，最大化行驶时的风冷效率。这类异形碟盘相比普通圆形制动盘，在通勤摩托频繁启停、山路骑行持续制动的场景下，热稳定性与排屑排水表现更优，结构细节完全围绕制动可靠性、散热效率、装配兼容性三个核心目标展开。
