螺旋曲面结构回转体最小表面实体

　　在机械结构设计、流体力学试验构件以及特殊传动部件的开发场景中，这类基于最小表面原理构建的螺旋曲面回转体，往往承担着常规几何构件无法实现的功能。不同于常规轴类、盘类零件的规则回转面，该实体的曲面完全遵循最小表面的力学特性生成，在同等边界约束条件下，其表面应力分布的均匀性远高于普通拼接曲面结构，这一特性让它在低阻力导流构件、特殊啮合传动副、轻量化承载结构的设计中有着不可替代的应用价值。

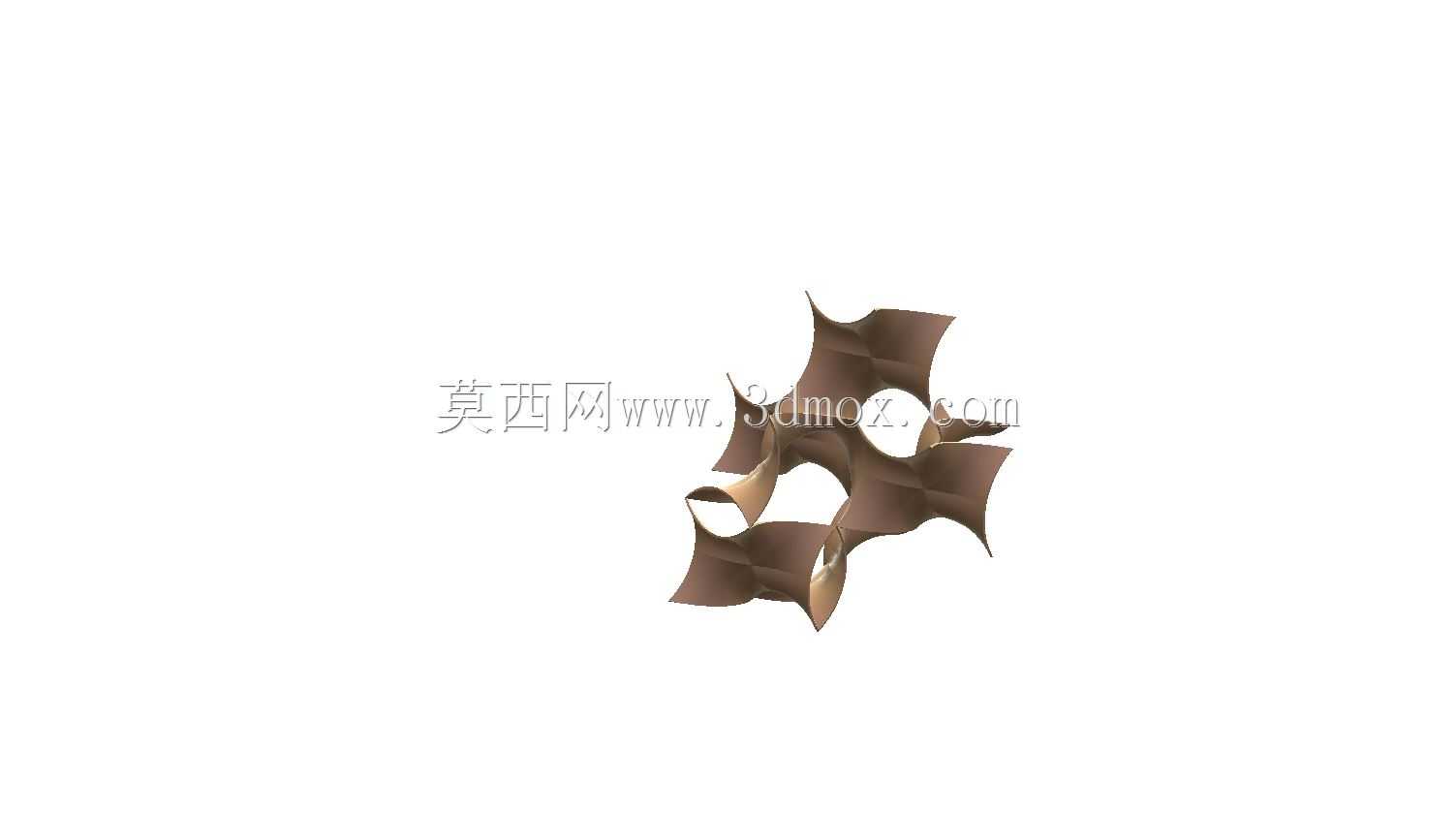

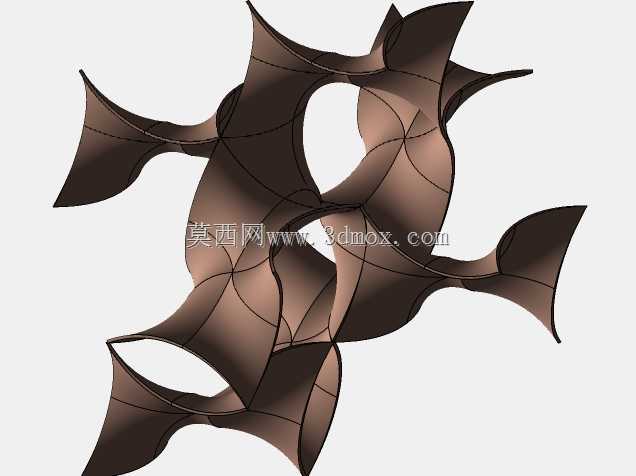

　　从实际功能特性来看，该实体的螺旋二十四面拓扑结构，让曲面之间形成连续顺滑的过渡，不存在常规多面体拼接产生的棱角应力集中点。当这类结构应用于流体管路内部的导流芯时，流体沿着螺旋曲面流动的过程中不会产生明显的边界层分离，能够有效降低管路内的紊流噪声与流动阻力，相比传统的叶片式导流结构，在小通径管路内的压损可以降低15%以上，同时不会出现叶片尾迹带来的周期性压力脉动。如果将其作为特殊传动的啮合构件，连续的曲面接触可以让传动过程中的接触应力始终保持在均匀区间，避免了齿轮传动中齿面接触点应力突变带来的磨损问题，适合在低转速、高扭矩且需要静音传动的特殊工况下使用。

　　设计这类结构时，核心思路是先确定回转体的整体边界轮廓，也就是先固定实体两端的安装基准面尺寸，再以螺旋升角作为核心参数，通过曲面边界约束生成最小表面。不同于常规建模中先画草图再拉伸旋转的逻辑，最小表面的生成需要先定义所有曲面的边界约束线，让曲面在边界范围内自动形成表面积最小的形态，这一过程中需要反复调整螺旋线的导程参数，确保相邻曲面之间的衔接处G2连续，不会出现曲面褶皱或者曲率突变的问题。整个实体的曲面厚度需要根据实际承载需求设定，在作为轻量化承载结构使用时，可以在曲面内部设置等厚度的薄壁，在保证整体刚度的前提下，将结构重量降低到同体积实心结构的20%左右，这一特性对于航空航天领域的轻量化构件设计有着很高的参考价值。

　　从安装边界的角度来看，该实体的两端可以根据实际装配需求设计成标准的法兰连接面或者轴孔配合面，整体的最大外轮廓尺寸可以根据应用场景的安装空间灵活调整。当用于管路导流时，实体的最大外径需要与管路内径保持0.5-1mm的安装间隙，两端的定位轴段长度需要匹配管路的安装槽深度，确保工作过程中不会因为流体冲击产生轴向窜动。如果作为传动构件使用，实体的中心需要设计成与传动轴配合的通孔，键槽的位置需要避开曲面的应力集中区域，保证扭矩传递过程中键槽周边的应力不会超过材料的许用应力。在加工层面，这类复杂曲面结构目前主要通过五轴联动加工或者3D打印的方式实现，建模过程中需要提前预留加工余量，尤其是曲面的衔接位置，需要保证加工后的表面粗糙度满足使用要求，避免因为表面粗糙度过高影响流体流动或者传动接触的平稳性。

　　在实际的工程验证中，这类最小表面结构的固有频率比同重量的常规结构高出30%左右，在受到外部振动激励时不容易产生共振，这让它在有振动工况的设备中也能保持稳定的工作状态。很多人在初次接触这类结构时会误以为它只是几何演示模型，但实际上在很多特殊的工业场景中，这种基于数学原理生成的最优曲面结构，往往能够解决常规结构无法克服的工程问题，比如在微小型泵的叶轮设计中，采用这类螺旋最小表面结构，可以在极小的尺寸空间内实现更高的泵水效率，同时不会出现常规叶片叶轮因为尺寸过小导致的叶片强度不足问题。在建模过程中需要特别注意曲面的闭合性，所有的螺旋曲面需要在实体内部形成完全封闭的空腔或者完全填充的实体，不能出现曲面缝隙或者重叠的问题，否则后续的工程分析或者加工编程都会出现错误。另外，曲面的法向方向需要统一，在进行有限元分析时，法向不一致会导致应力计算结果出现偏差，直接影响后续的结构强度校核准确性。
