两吨级农用拖挂货厢结构设计

　　这款两吨承载级别的拖挂货厢，主要适配中小马力轮式拖拉机的后悬挂牵引接口，是丘陵、平原区域农业生产里零散农资、农产品转运的核心配套载具，也可在小型农场、苗圃、乡村基建场景里承担砂石、有机肥、苗木、农具的短距离转运作业，相比自走式农用运输车，它不需要单独配置动力单元，依托拖拉机的牵引动力即可完成作业，采购与维护成本更低，适配散户、小型合作社的使用需求。

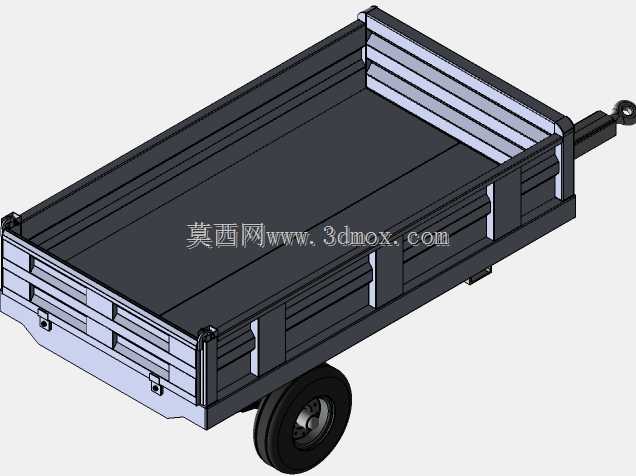

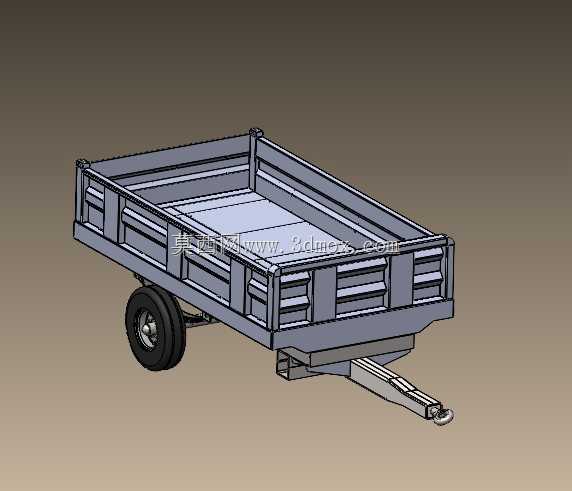

　　从结构设计逻辑来看，整个货厢采用边板分段式加强结构，底板为整幅冲压波纹钢板，波纹方向沿货厢长度方向布置，既可以提升底板的抗弯折能力，避免满载时局部凹陷，也能减少散装货物卸车时的残留，降低清理工作量。货厢的三边边板采用可翻转锁止结构，边板内部设置多道横向加强筋，对应货厢底板的横梁位置，避免边板受散装货物侧压出现外胀变形；边板的锁止机构采用下插式销锁，每个边板设置两个锁止点，锁销与货厢底架的支座采用间隙配合，日常使用中即便沾附泥土、作物秸秆也能顺利开合，不会出现卡滞问题。牵引端设置在货厢前端中部，牵引环的尺寸匹配通用拖拉机牵引销规格，牵引架采用矩形钢管焊接结构，与底架的主纵梁直接焊接连通，牵引受力直接传递到整个底架框架，避免局部应力集中导致的牵引架断裂问题。

　　行走部分采用单轴双轮布局，轮距匹配常规农用拖拉机的后轮轮距，行驶时不会出现轮迹错位增加行驶阻力的问题，车桥采用实心轴结构，轮毂轴承选用密封式圆锥滚子轴承，可适应田间非铺装路面的径向与轴向复合载荷，轮胎选用农用深花纹低压轮胎，接地比压低，在松软耕地、泥泞田埂行驶时不容易陷车，同时能过滤路面颠簸，减少运输过程中货物的磕碰损伤。底架部分采用两根纵梁通长布置，横梁按等间距排布，所有连接位置采用满焊工艺，焊后做去应力处理，避免长期满载行驶出现焊缝开裂的问题；纵梁与横梁的截面选型经过载荷校核，在两吨额定满载状态下，底架的最大挠度控制在允许范围内，不会出现永久变形。

　　从安装边界来看，这款拖挂货厢的牵引销中心高度匹配常规25-50马力拖拉机的后牵引点高度，不需要额外调整牵引座高度即可直接挂接；货厢的整体外宽控制在常规乡村道路的通行宽度范围内，会车、通过乡村限宽设施时不需要额外拆卸部件；边板完全放倒后，货厢的侧面与底板齐平，可方便装卸整托盘的农资、大件农具，也能作为临时的作业平台放置维修工具、分装农产品。货厢的后栏板可向下完全翻开，翻开后与底板形成平缓过渡，散装粮食、有机肥卸车时可直接从后端流出，配合拖拉机的液压提升接口，还可后续改装为自卸结构，不需要对底架做大的改动，预留了足够的改装空间。

　　在实际使用场景中，这款货厢除了常规的农资转运，还可通过加装简易篷杆、篷布实现防雨运输，避免粮食、化肥在转运过程中被雨淋受潮；在苗圃作业时，可将侧栏板完全拆除，运输超长的苗木、竹竿等物料，不受栏板高度的限制；在乡村小型基建作业时，可运输袋装水泥、砂石料，栏板的加强结构能承受块状物料的冲击，不会出现磕碰变形。设计过程中充分考虑了农用场景的维护便利性，所有易损的锁销、衬套都采用通用标准件，乡镇农机维修网点即可找到替换配件，不需要定制特殊零件；整个货厢的涂装采用环氧底漆加聚氨酯面漆的双层工艺，耐化肥、农药的腐蚀，长期在户外存放也不容易出现锈蚀问题，延长设备的实际使用寿命。
