农用悬挂式多齿耕作犁结构设计

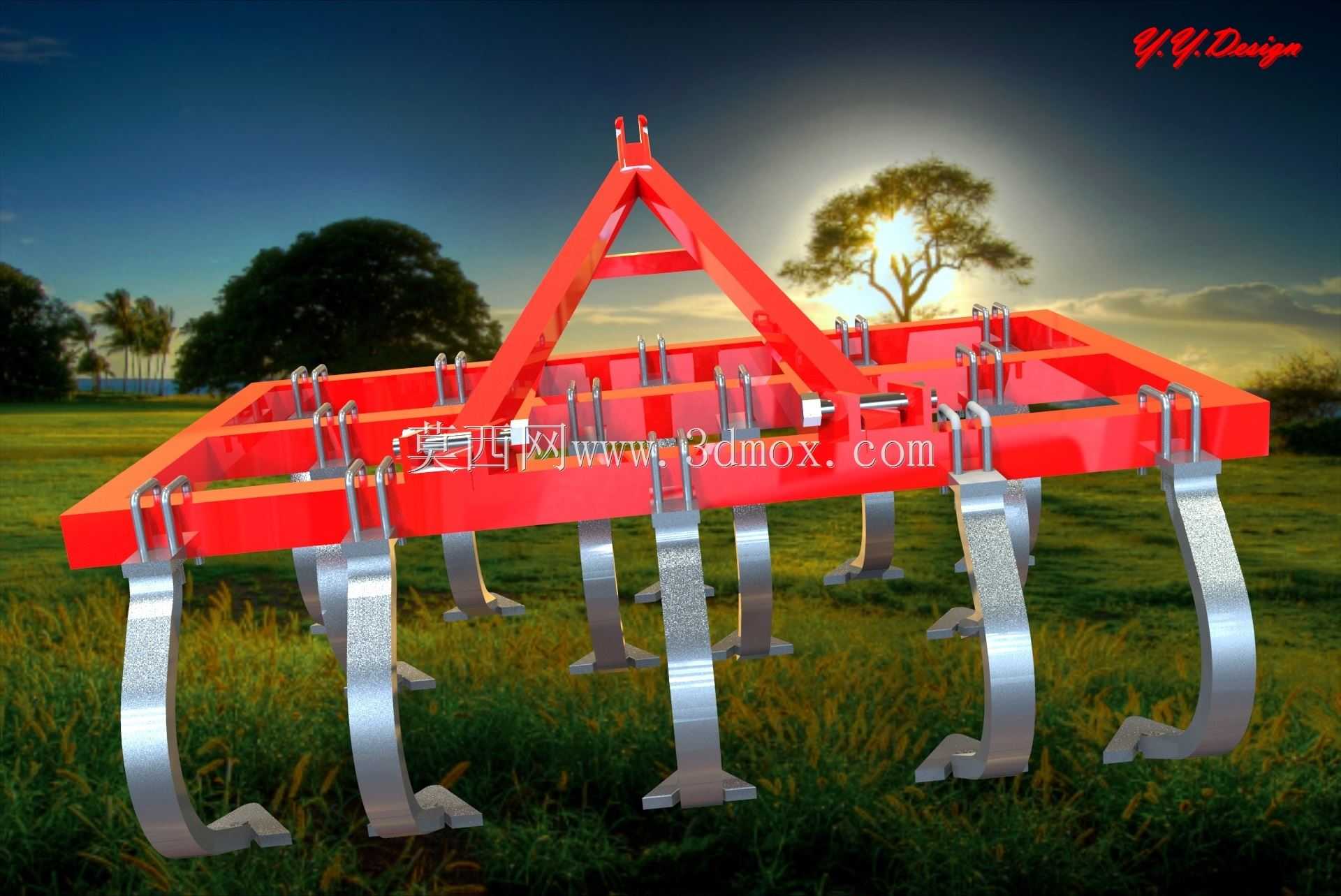

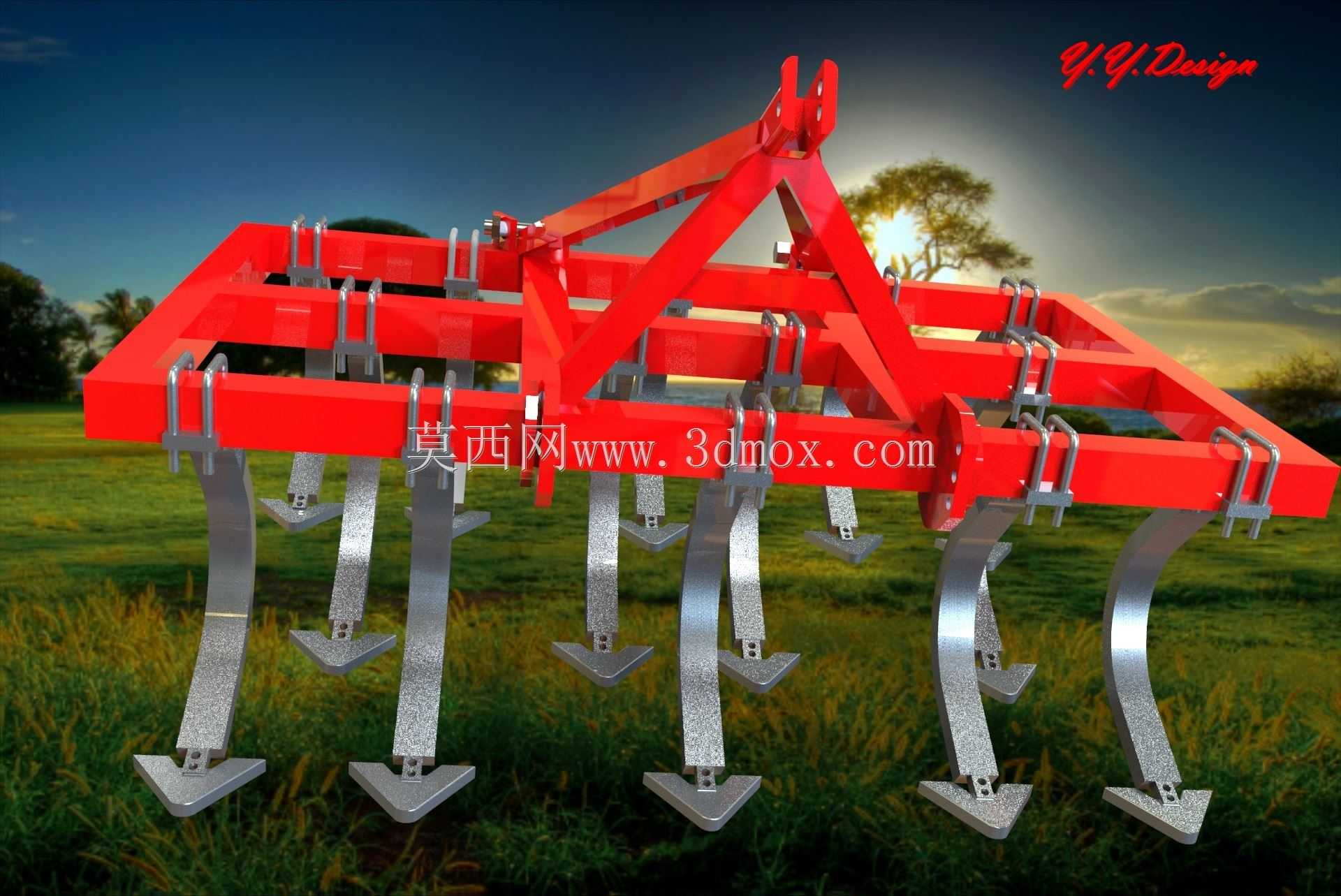

　　这款耕作犁属于典型的牵引式土壤耕整农机具，主要配套大马力拖拉机后悬挂系统使用，适配国内主流的三点悬挂接口尺寸，作业时通过拖拉机后输出轴传递的牵引力带动整机前进，多组弧形犁齿切入土层完成碎土、浅翻、破除板结层的作业工序，广泛应用于旱田播前整地、果园行间松土、牧草地表层改良等农业生产场景，相比传统铧式犁，该结构作业阻力更小，对土层的扰动幅度更低，能够在不打乱原有土壤耕层结构的前提下，破除地表以下18至25厘米深度的压实板结层，提升土壤孔隙度与透水透气性，为作物根系生长创造适宜的土壤环境。从结构设计层面来看，整机采用框架式方管焊接主架，主横梁选用加厚矩形截面型钢，所有焊接位置均做了倒角去应力处理，避免长期交变载荷下出现焊缝开裂问题；

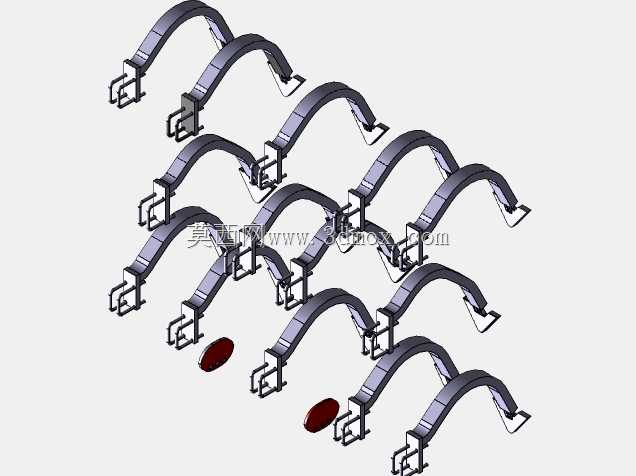

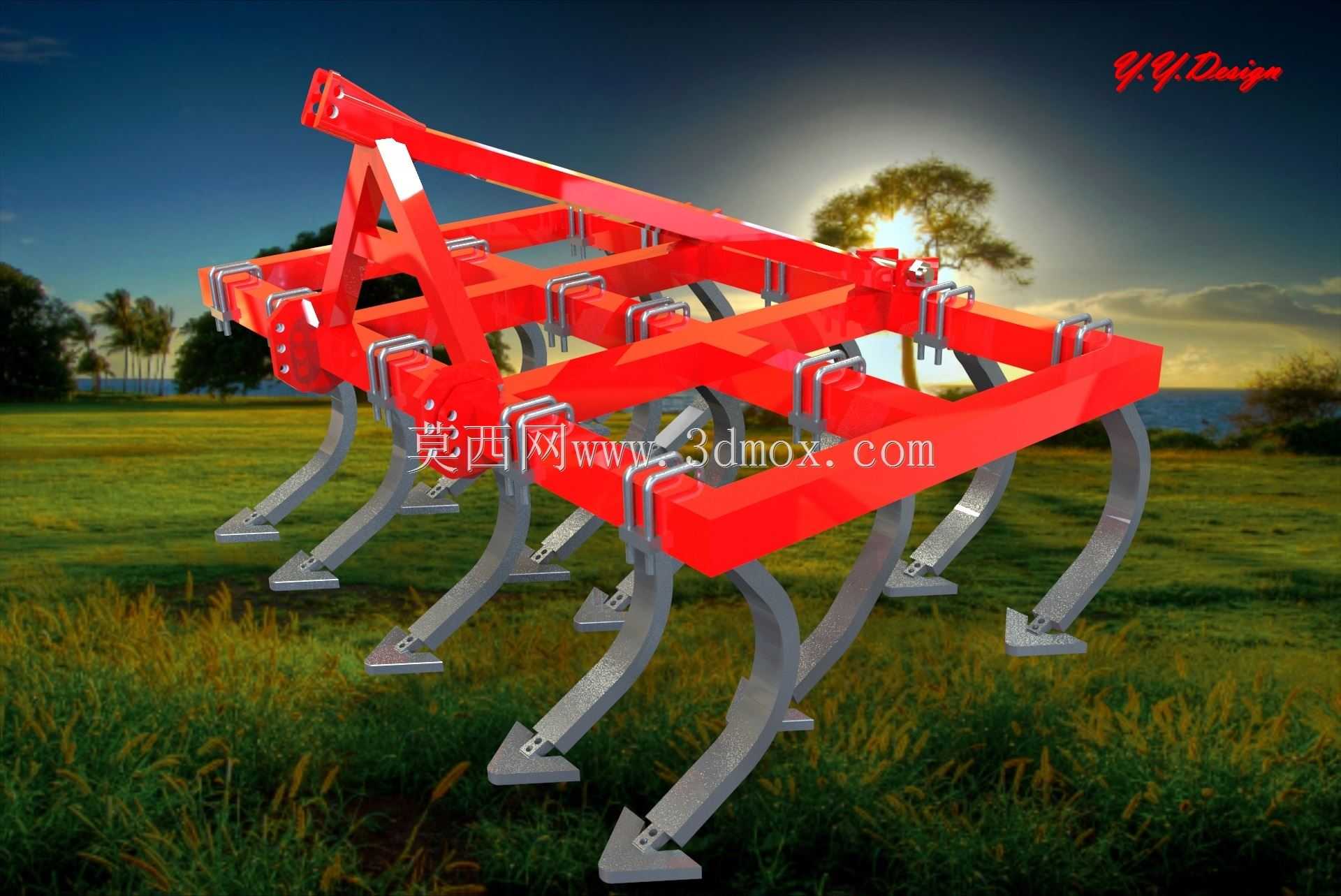

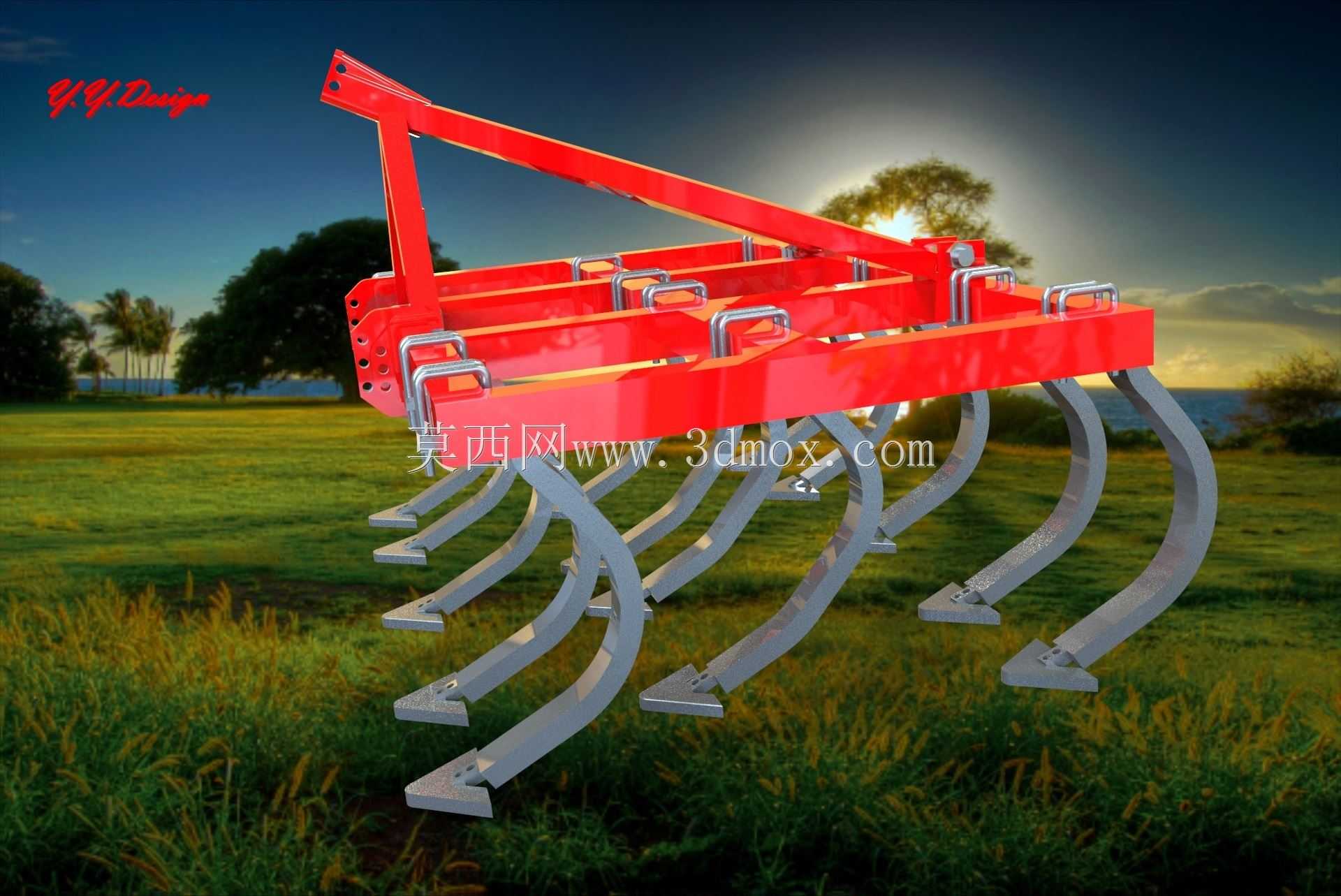

　　犁齿通过U型螺栓与压板组件固定在主横梁上，单组固定位预留了20毫米的横向调节余量，使用者可根据实际作业的农艺要求，灵活调整相邻犁齿的横向间距，适配不同作物的种植行距需求，也可根据作业深度要求调整犁齿的竖直安装高度，无需在主架上额外打孔即可完成参数调整，降低了田间作业的调整难度。犁齿本体采用弧形弯臂结构，齿尖部分做了加厚耐磨处理，作业时弧形曲面能够顺着土层切入方向滑切土壤，相比直齿结构可降低约15%的牵引阻力，减少拖拉机的动力损耗，同时弧形结构能够将板结的土块抬升、碎裂后自然回落，不会将深层生土翻到地表，避免影响表层耕作层的土壤肥力。整机的三点悬挂连接位做了加厚衬套处理，连接销孔的同轴度公差控制在0.2毫米以内，

　　与拖拉机悬挂臂连接后不会出现旷量晃动，减少作业过程中的整机颠簸与连接件磨损；主架上方设置的加强三角撑结构，将悬挂连接位的受力均匀分散到前后两根主横梁上，避免单点受力过大造成主架变形，即便在黏重土壤、多石砾地块作业时，也能保证整体结构的刚性稳定。从安装边界来看，整机横向作业幅宽可根据配套犁齿数量调整，常规配置下作业幅宽在2.2米至2.8米区间，整机竖直方向最小离地间隙为32厘米，作业状态下犁齿最大入土深度可达28厘米，运输状态下通过悬挂臂提升后，齿尖离地高度可达40厘米以上，满足田间道路转移的通行要求；所有犁齿的安装角度统一设置为与竖直方向呈17度夹角，该角度经过田间作业验证，既能够保证足够的入土性能，

　　又不会因为角度过大造成犁齿受力变形，作业过程中不会出现缠草、壅土问题，即便在有作物残茬的地块作业，也能保证流畅通过。在细节设计上，每一组犁齿的固定压板都做了防滑齿结构，U型螺栓采用8.8级高强度标准件，拧紧后可避免作业过程中犁齿出现角度偏转、位置滑移问题；主架整体做了抛丸除锈后喷涂耐磨防腐涂层，能够适应田间高湿、多腐殖质的作业环境，减少锈蚀对结构强度的影响，延长整机的使用寿命。不同于重型深耕犁，该款耕作犁更侧重表层土壤的疏松整理，作业后地表平整度更好，土块细碎度高，作业后无需额外耙地即可满足播种作业的地表要求，适合家庭农场、中小型农业合作社的日常整地作业使用，结构简单可靠，日常维护仅需定期检查固定螺栓的拧紧力矩、磨损过度的齿尖及时更换即可，没有复杂的液压或传动部件，田间故障发生率极低，对操作人员的维护技能要求不高。
