带直接芯片冷却的H200服务器水冷机架结构

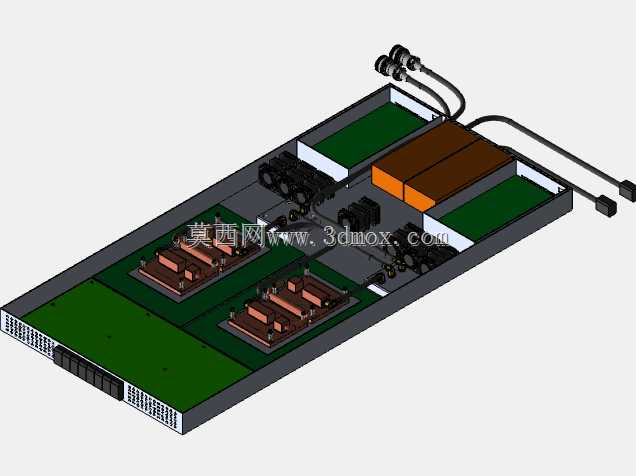

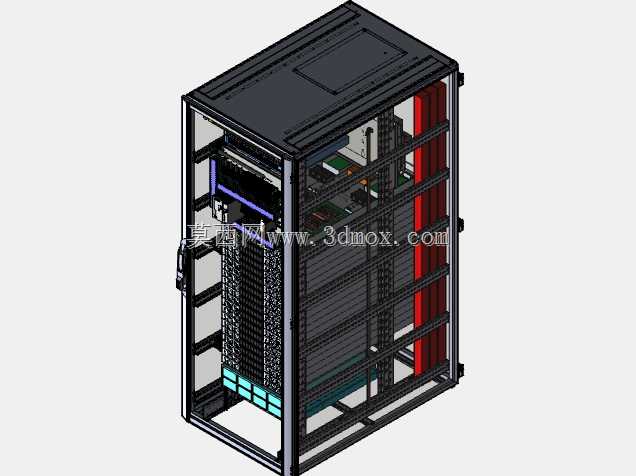

　　在高密度算力集群部署场景中，单机柜功率密度持续攀升，传统风冷方案已无法满足H200级算力芯片的热负荷管控需求，这款水冷机架正是针对超算中心、智算中心的高密算力部署需求设计的承载与散热一体化结构。从实际落地场景看，该机架可直接适配标准19英寸机房安装规范，整体外廓尺寸遵循通用42U机柜的安装边界，宽度保持600mm标准规格，深度方向预留了水冷管路排布、盲插接头安装以及走线空间，可直接兼容现有数据中心的冷热通道封闭布局，无需对机房现有架空地板、走线架结构做大规模改造，大幅降低高密算力节点的部署改造成本。

　　结构设计上，机架主体采用高强度钢质焊接框架，侧梁预留了多层U位安装孔位，可根据算力节点的配置灵活调整层板安装高度，框架内部集成了水冷分配管路的固定槽位，将供回水干管隐藏在机架后侧立柱的空腔内，避免管路外露干扰服务器安装，同时在每一层U位对应位置预留了快插接头安装位，可实现服务器节点的盲插式水冷对接，减少现场管路连接的工作量。不同于传统服务器机架仅做设备承载的设计思路，这款机架将冷却回路的结构支撑、管路防护、漏液导流功能整合到主体结构中，机架底部设置了一体化的接水盘结构，接水盘带有一定坡度，可将意外渗漏的冷却液导流至指定的漏液检测点位，触发告警的同时避免冷却液渗漏到下层设备或机房地板下，提升水冷系统运行的安全性。

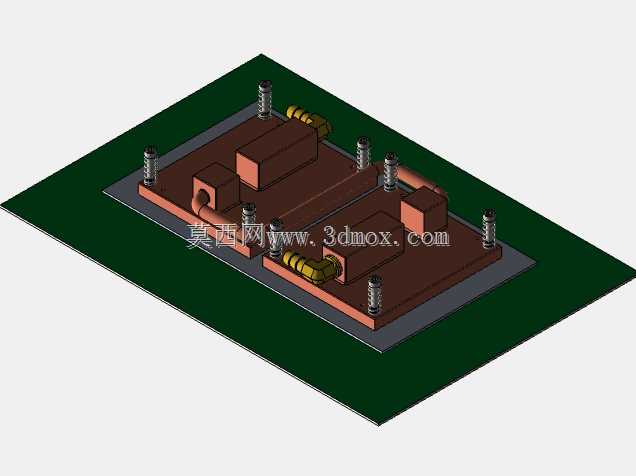

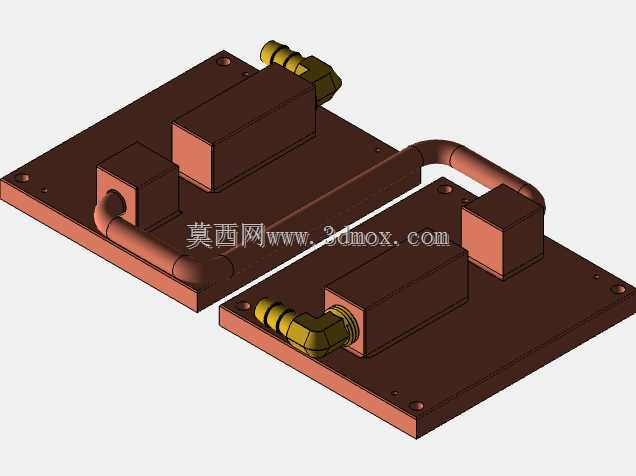

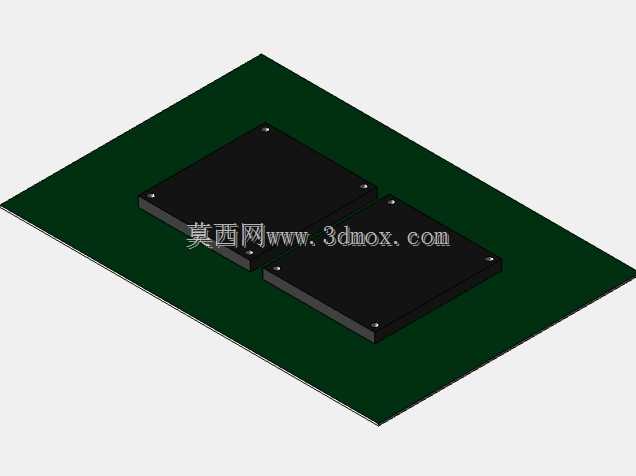

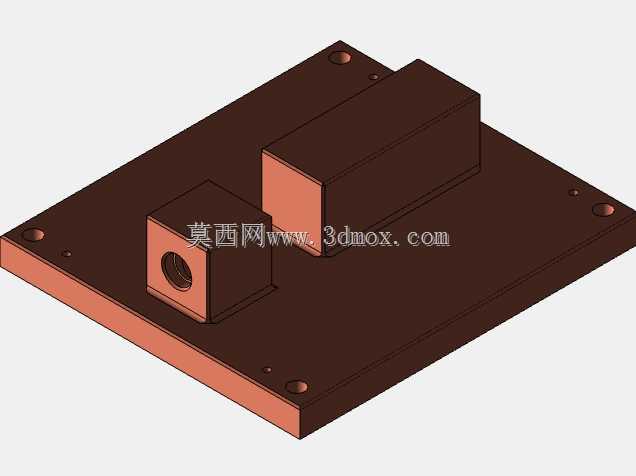

　　针对H200芯片的直接微型蒸发器冷却方案，机架内部预留了冷量分配单元的安装空间，可在机架内部集成二次侧换热模块，无需在机架外额外布置外置换热设备，缩短冷却液的输送路径，减少管路沿程冷量损失。机架的前门采用通透式钢化玻璃结构，既可以直观观察内部设备运行状态，也可配合冷通道封闭实现辅助风冷散热，为电源、交换机等非核心液冷部件提供风冷散热通路；后门则采用可拆卸式钣金结构，预留了水冷主管路的进出接口，可快速拆卸完成管路维护操作。

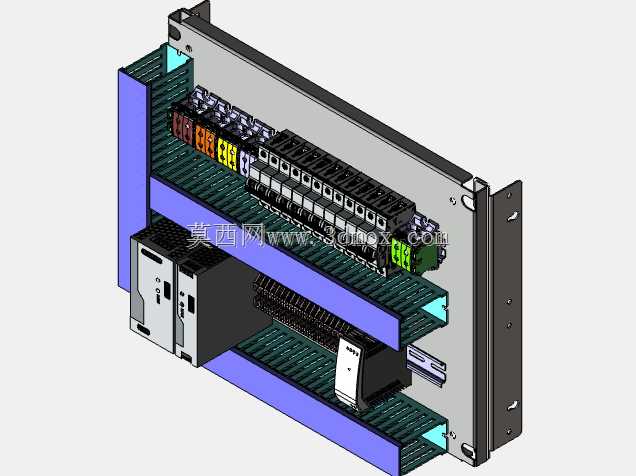

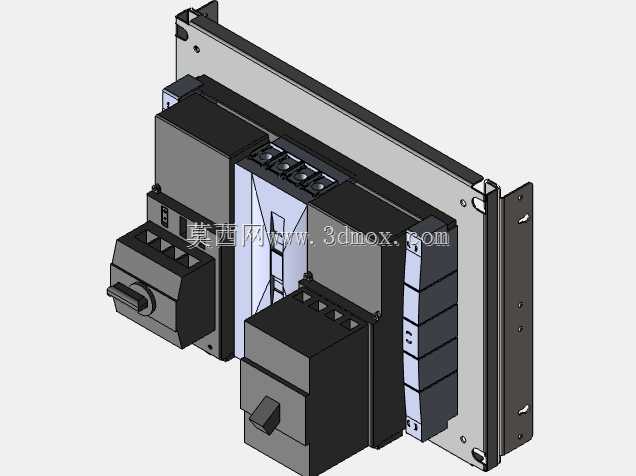

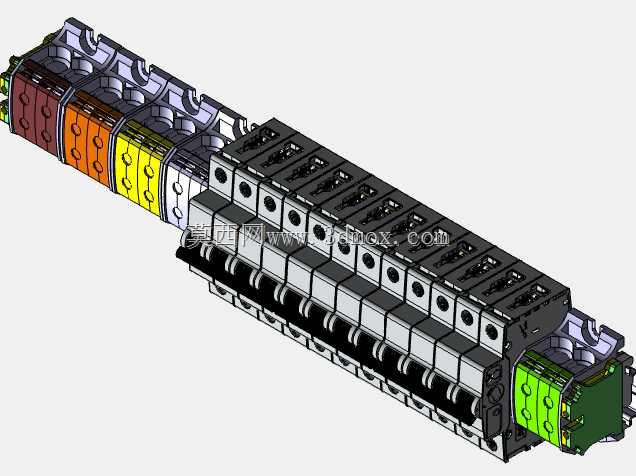

　　从安装边界来看，机架顶部预留了强电、弱电走线的独立通道，与水冷管路通道做物理分隔，避免水电同槽带来的安全隐患，顶部安装孔位兼容标准机房走线架的对接尺寸，可直接实现上走线部署；底部的支撑脚可调节高度范围为0-50mm，可适配不同平整度的机房地面，同时预留了并柜连接孔位，可实现多台机架的无缝并柜安装，组成大规模算力集群。机架内部的层板采用承重加强设计，单层承重可达150kg以上，可满足满配8台H200算力节点的承重需求，层板上预留了服务器导轨的标准安装孔位，兼容主流品牌的服务器滑动导轨，无需额外加工转换支架。

　　在散热功能实现上，机架的结构设计充分考虑了冷却液的流道组织，供回水干管采用异程设计，配合每层的流量调节阀，可实现不同层位服务器节点的冷却液流量均衡分配，避免远端节点流量不足导致的散热效果下降。机架侧面预留了冷却液排气阀的安装位置，可在系统充注时快速排出管路内的空气，避免气塞影响冷却液循环。同时，机架的结构设计充分考虑了运维操作空间，在机架前部预留了足够的操作纵深，可实现服务器节点的正面热插拔维护，后部管路区域预留了150mm以上的操作空间，方便运维人员进行管路接头检查、阀门操作等维护作业。

　　不同于常规风冷服务器机架，这款水冷机架在结构刚度上做了针对性加强，框架的立柱采用加厚冷轧钢板折弯成型，整体静态承重可达2000kg以上，可满足满配液冷服务器、CDU模块、配电模块的整体承重需求，避免长期承重导致的框架变形影响服务器安装精度。机架表面采用防静电喷塑处理，表面电阻控制在10^6-10^9Ω范围内，可有效释放设备运行产生的静电，避免静电对高精密算力芯片造成损伤。同时，机架的所有金属结构件之间都设置了可靠的接地连接点，整体接地电阻小于1Ω，满足机房设备的接地安全规范要求。
