摩托车后轮轮毂花鼓制动组件三维数模

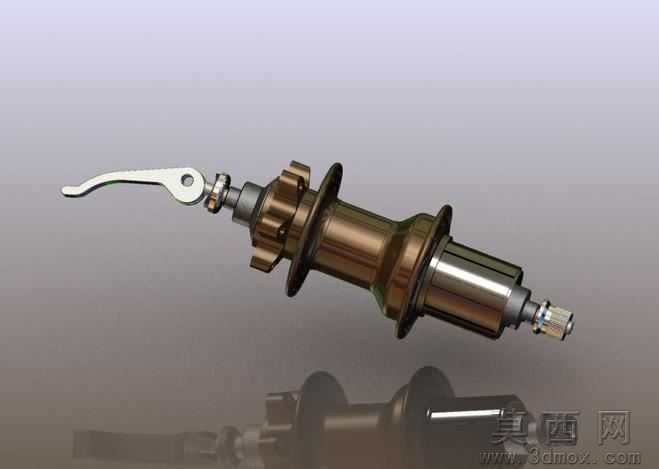

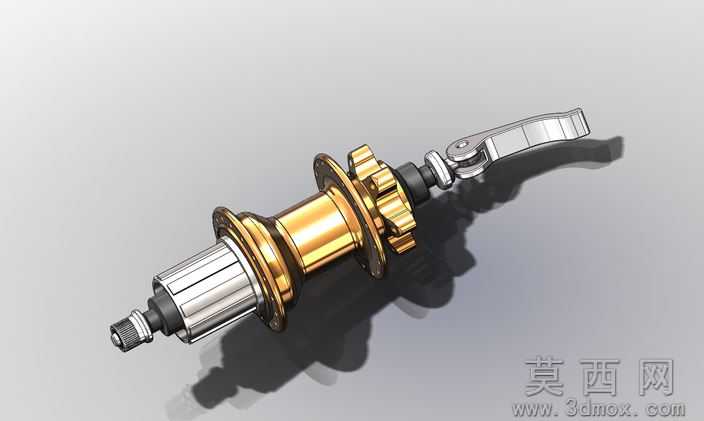

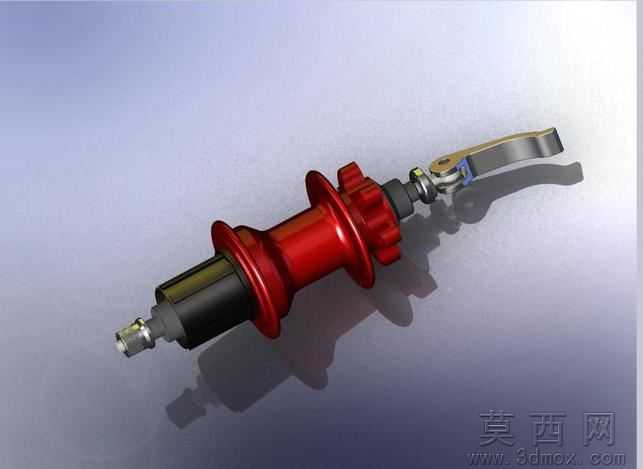

本模型为摩托车后轮轮毂核心传动制动组件，完整还原了后轮花鼓、快拆拨杆、轴承位、碟刹安装座的全细节结构，建模过程遵循机械设计从基准搭建到细节完善的标准流程：首先以轴心为全局基准建立中心轴、径向基准面与轴向定位面，依次绘制轴身各段的回转截面草图，通过回转特征生成主轴基体，再通过拉伸、切除、阵列特征完成碟刹安装法兰、花鼓辐条固定座、快拆锁紧卡槽的结构建模，最后对快拆拨杆、锁紧螺母、轴承衬套等独立零件进行单独建模后完成虚拟装配，全程添加同轴、端面贴合、间隙配合等装配约束，还原真实装配关系。参数设计层面严格参照民用小排量摩托车后轮轮毂的通用尺寸规范，主轴总长度、各轴段直径、法兰安装孔位间距、碟刹座定位尺寸均符合行业通用公差要求，快拆机构的偏心行程、锁紧角度经过参数化校验，可实现模拟锁紧与松开的动作验证，所有特征保留完整参数化设计树，支持使用者根据实际车型需求调整尺寸参数完成适配修改。渲染材质部分针对不同零件的实际加工材质做了区分设置：主轴身采用镀镍抛光金属材质，还原金属表面的高反光镀铬质感；花鼓壳体做了古铜色氧化金属材质，模拟铝合金阳极氧化后的哑光金属质感；快拆拨杆采用不锈钢拉丝材质搭配端部的防滑橡胶纹理，锁紧螺母做了镀锌彩钝的金属质感，整体渲染添加了地面反射效果与柔和环境光，清晰展现各零件的轮廓细节与材质差异。结构原理上该组件为摩托车后轮的核心承载传动部件，主轴穿过后轮花鼓内部的双轴承结构实现车轮的顺畅转动，一侧的碟刹安装法兰用于固定刹车碟盘，配合刹车卡钳实现后轮制动功能，端部的快拆机构可实现车轮的快速拆装，无需额外工具即可完成轮组的拆卸与锁紧，花鼓本体的凸缘结构用于连接轮辐，实现轮圈与花鼓的刚性连接，传递动力与承载车身重量。软件兼容方面，模型原生基于SolidWorks2010版本搭建，同时导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，不同格式均保留完整的装配结构与零件拆分，不会出现特征丢失或破面问题。研发教学应用层面，该模型可作为摩托车底盘设计、轮组结构设计的教学案例，帮助学习者理解后轮轮毂的承载逻辑、制动安装定位方式、快拆机构的偏心锁紧原理，也可作为摩托车改装设计的基础模型，用于定制改装轮毂、碟刹适配的研发参考，同时也可用于机械装配课程的虚拟装配实训，帮助学生掌握配合约束添加、装配干涉检查的实操技能。
