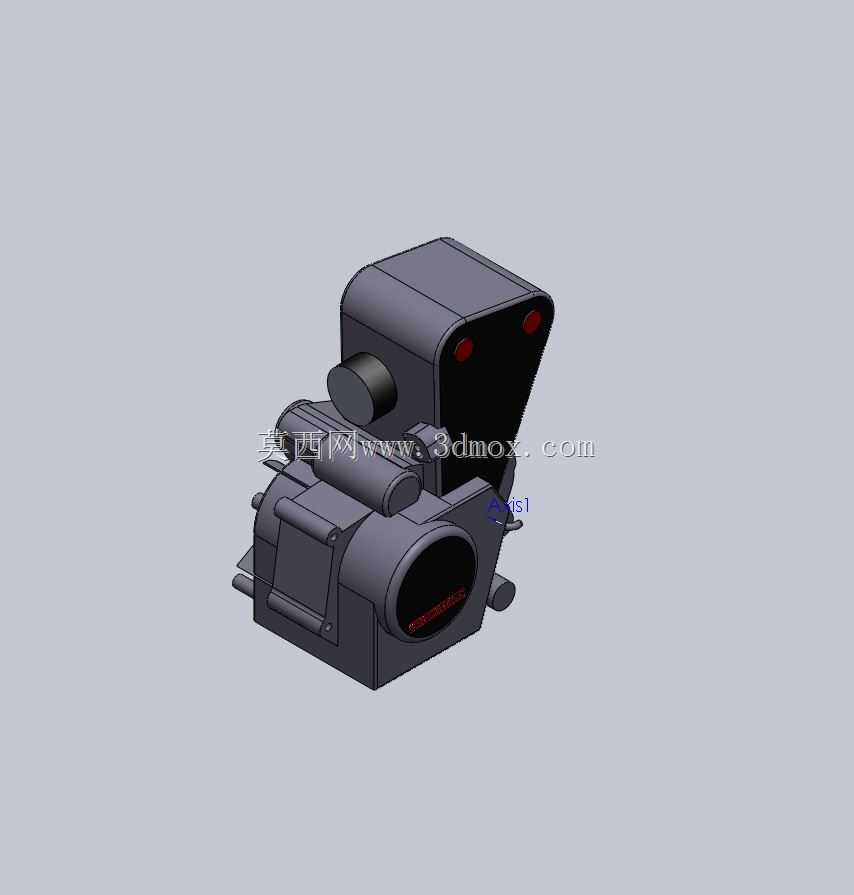

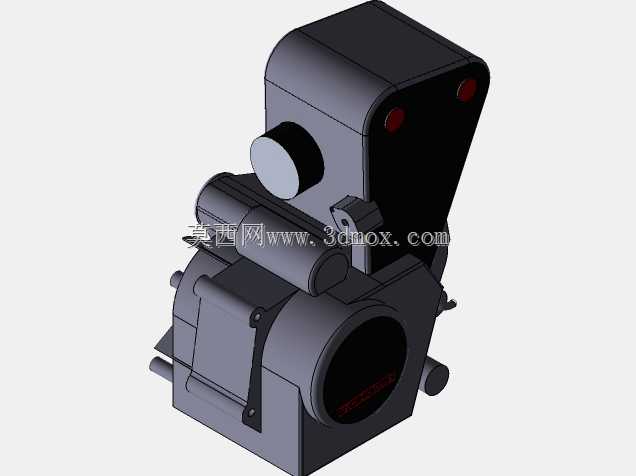

KTM390单缸摩托车动力总成结构

　　这套动力结构适配中小排量街车、入门级越野摩托的动力输出需求，在民用通勤摩托、入门级赛道练习车、非道路休闲越野摩托的动力匹配场景中应用广泛，作为整车的核心动力输出单元，承担着将燃油燃烧热能转化为旋转机械能、为整车行走系统、电气系统提供动力源的核心作用，其结构布局直接决定了整车的重心分布、操控极限与维护便利性。从功能特性来看，该动力单元采用单缸四冲程结构布局，整合了缸体、缸盖、曲轴连杆机构、配气机构、润滑系统、冷却系统的安装接口，同时预留了化油器/电喷节气门体的安装位、排气歧管连接法兰、变速箱输出轴连接位，能够直接匹配对应车型的车架悬挂安装点、传动链条/皮带的传动路径，不需要额外做大规模的结构改型即可适配同平台不同调校的车型。

　　设计过程中优先考虑了单缸机型的轻量化需求，缸体与曲轴箱采用一体化加强筋布局，在保证曲轴高速旋转时箱体刚性的前提下，尽可能削减非受力区域的材料厚度，降低整机自重对整车前部配重的影响；同时将机油加注口、机油滤芯安装位、气门调整观察窗布置在日常维护易触及的外侧区域，不需要拆解整车覆盖件即可完成常规保养操作，大幅降低终端用户的日常维护成本。外形尺寸方面，整机横向宽度控制在适配钢管编织车架的安装边界内，缸头散热片的突出高度不会与车架主梁、转向限位结构发生干涉，曲轴箱底部的油底壳最低位置预留了足够的离地间隙，能够满足非道路骑行时的通过性要求，输出轴的中心高度与后摇臂枢轴的高度差经过匹配，

　　能够保证链条传动在悬架上下行程过程中的张紧度变化处于合理区间，避免传动系统过早磨损。安装边界上，整机预留了三个核心悬挂安装点，分别位于曲轴箱上部前端、曲轴箱下部后端、缸头后侧位置，三个安装点形成稳定的三角支撑结构，能够将发动机工作时的往复振动通过橡胶减震衬套传递到车架，避免振动直接传递到车把与脚踏区域提升骑行舒适度；进气接口朝向车辆后侧上方，能够避开前轮甩水甩泥的区域，降低空滤的维护频率，排气接口朝向车辆前侧下方，能够直接连接前段排气绕过发动机油底壳区域，避免高温排气烘烤油底壳导致机油温度异常升高。从结构细节来看，该动力单元的配气机构采用顶置凸轮轴布局，凸轮轴轴承座与缸盖采用一体化铸造结构，减少了额外的连接零件数量，

　　同时保证配气机构在高转速运转时的支撑刚性；曲轴采用整体式锻造结构，平衡块的配重经过精确计算，能够抵消单缸活塞往复运动产生的一阶振动，降低整车手把的振动幅度；变速箱与曲轴箱采用一体化设计，换挡轴的伸出位置位于整车左侧，符合常规摩托的换挡操作习惯，同时预留了转速传感器、档位传感器的安装接口，能够适配不同规格的电子仪表显示需求。在实际匹配车型的过程中，该动力结构的安装点位置可以通过小范围的衬套厚度调整适配不同管径的钢管车架，不需要对箱体结构进行二次加工，冷却风道的走向能够匹配整车导流罩的进风路径，在高速行驶时气流可以直接穿过缸头散热片带走热量，不需要额外加装大容量冷却水箱即可满足长时间高负荷运转的散热需求，对于入门级车型的成本控制有明显优势。
