带增压装置的V型八缸动力总成结构

项目分类:发动机 发布时间:2024-05-24 ID:751975
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构
  • 带增压装置的V型八缸动力总成结构

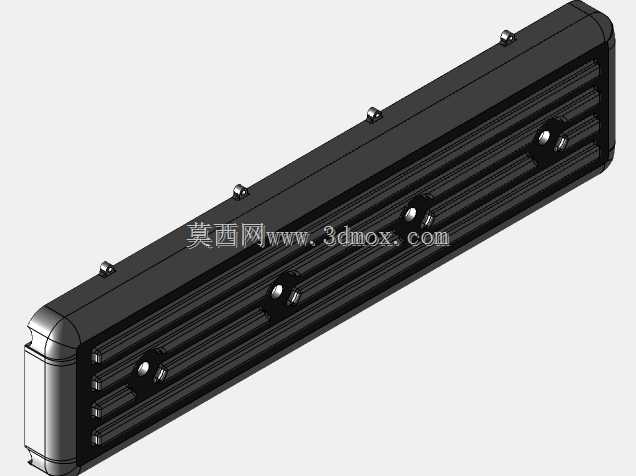

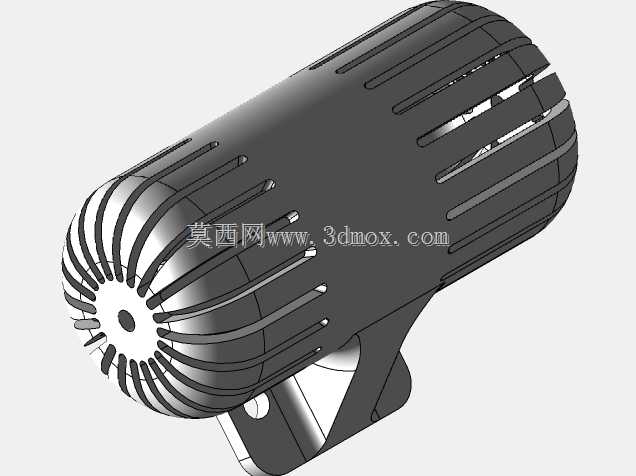

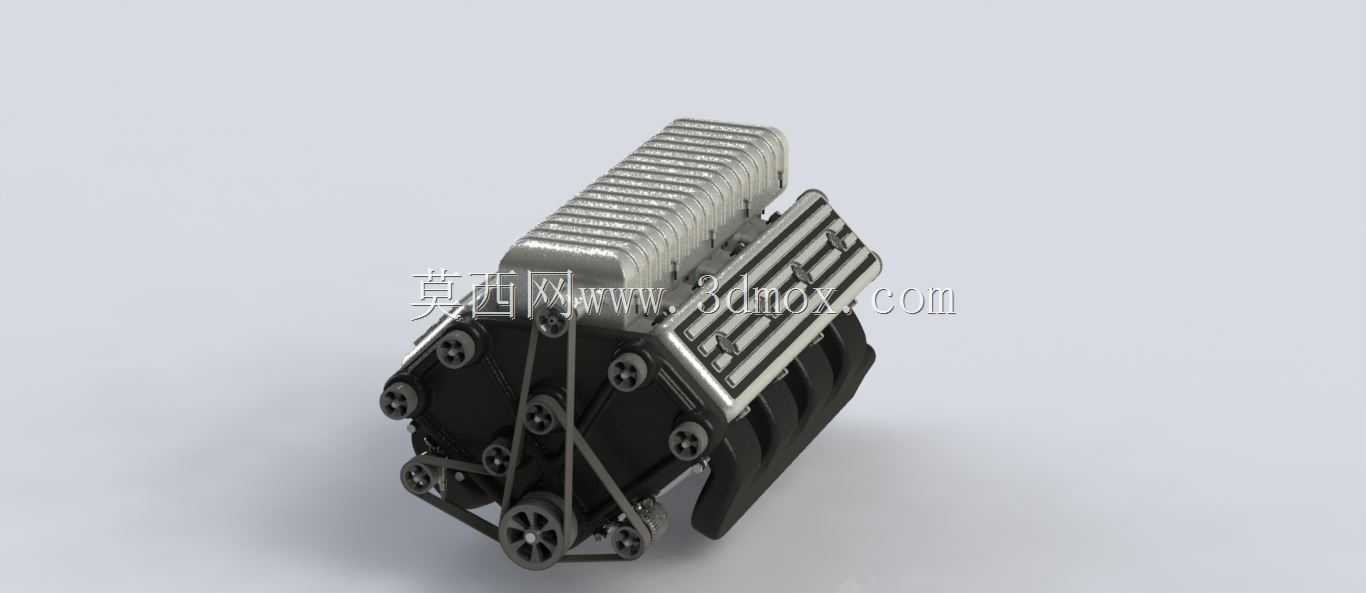

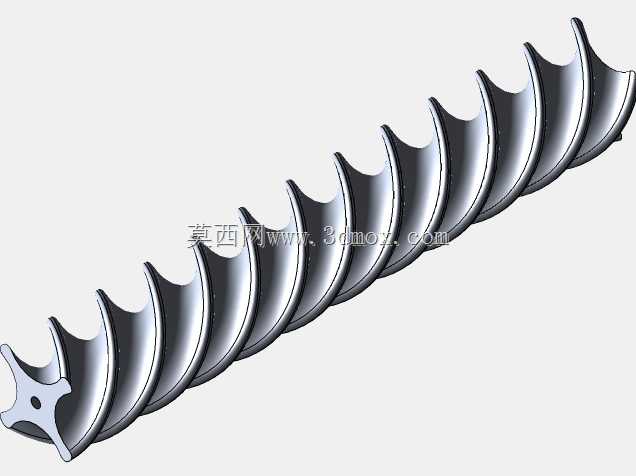

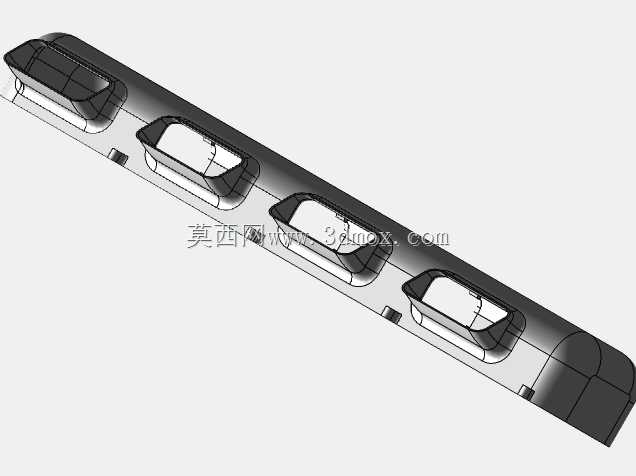

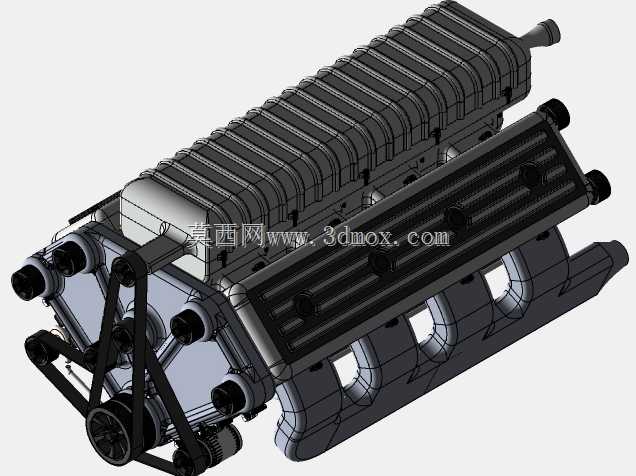

  这款带增压配置的V型八缸动力结构,在民用性能乘用车辆、大马力改装越野装备、小型高速船舶动力单元、固定式工业应急发电机组等场景中都有明确的适配空间,区别于常规自然吸气V8机型,其通过进气端的增压组件压缩进入气缸的空气,在同等排气量基础上能够提升40%以上的输出扭矩,尤其适配需要持续大扭矩输出的重载工况。从结构布局来看,两组四缸缸体以90度夹角共用一根曲轴,这种V型布置方式能够大幅压缩动力单元的纵向安装长度,相比直列八缸结构缩短近三分之一的轴向尺寸,同时平衡掉一阶与二阶往复惯性力,运行过程中的整机振动幅度远低于同排量直列机型,对安装基座的抗振强度要求也相应降低。

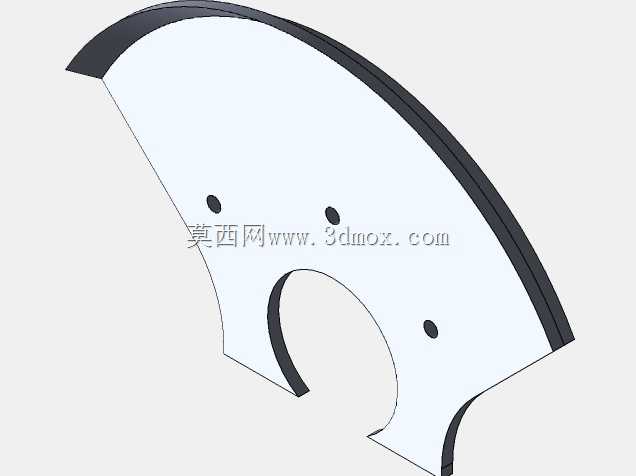

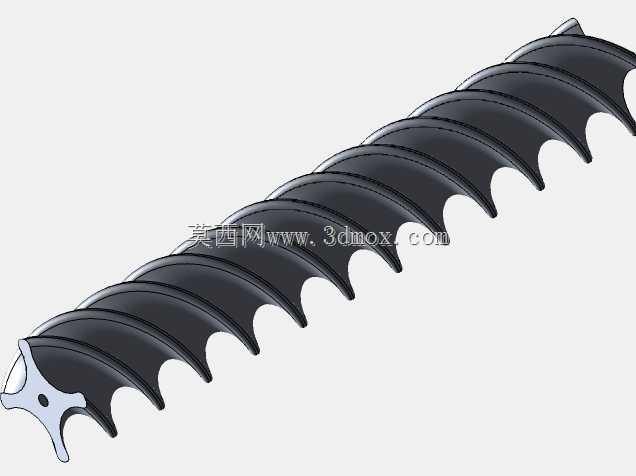

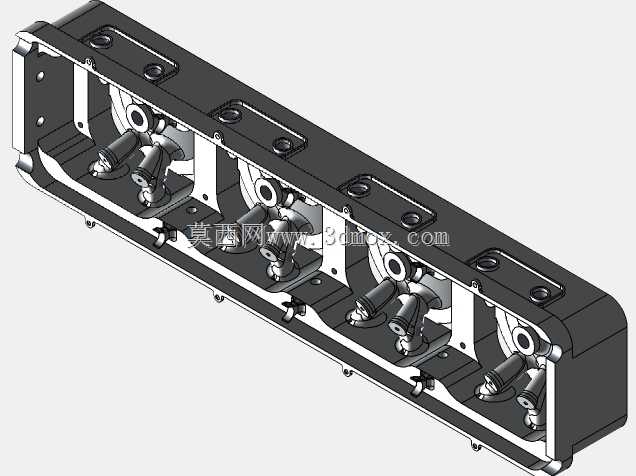

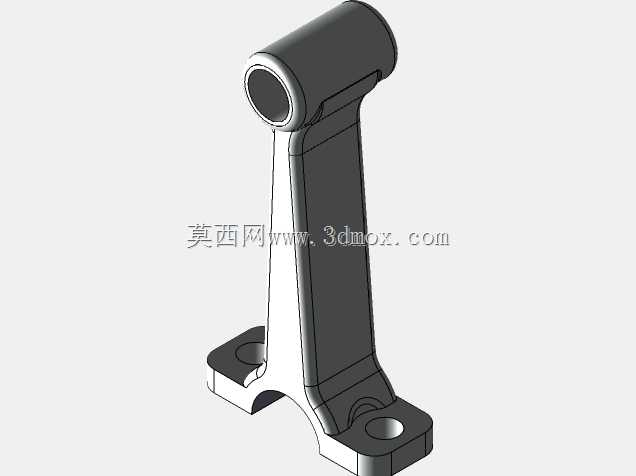

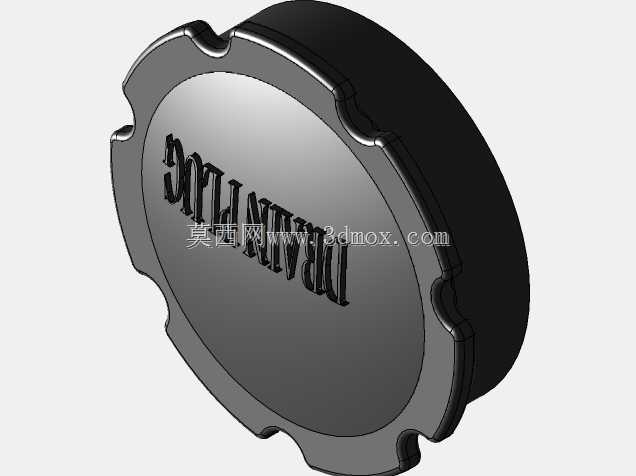

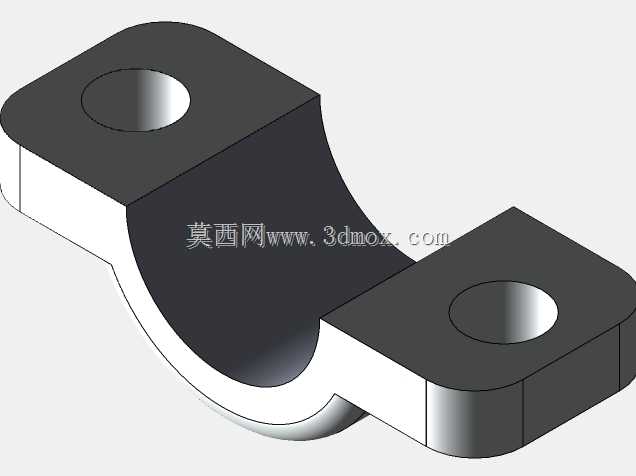

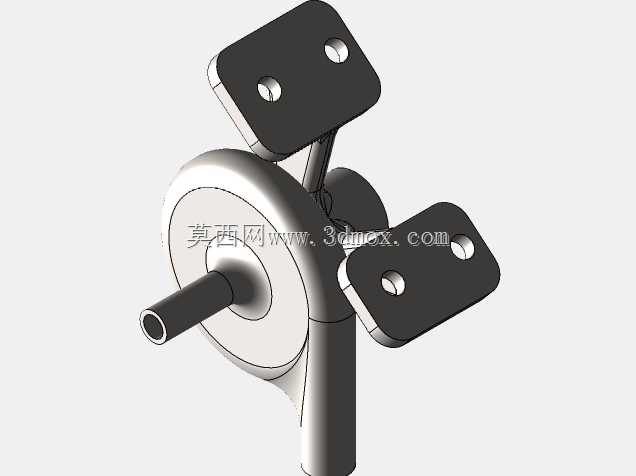

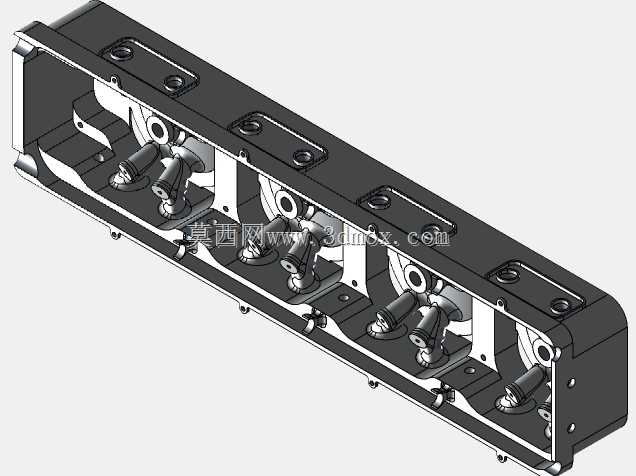

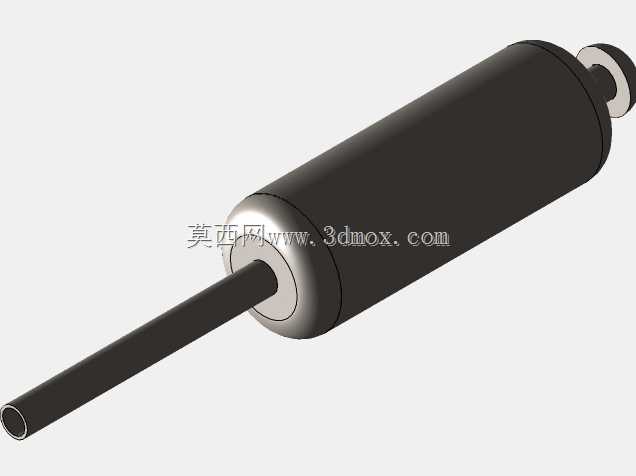

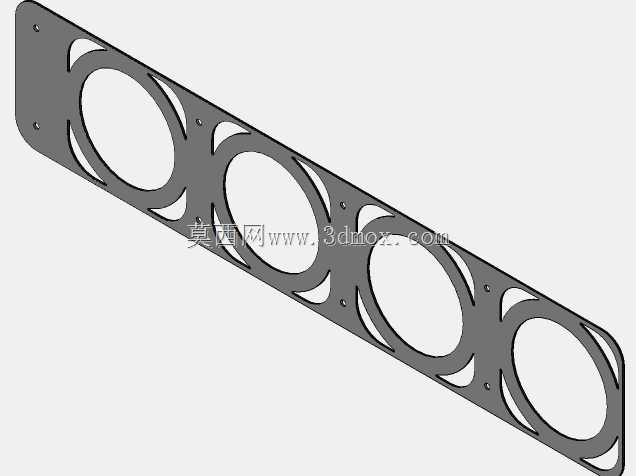

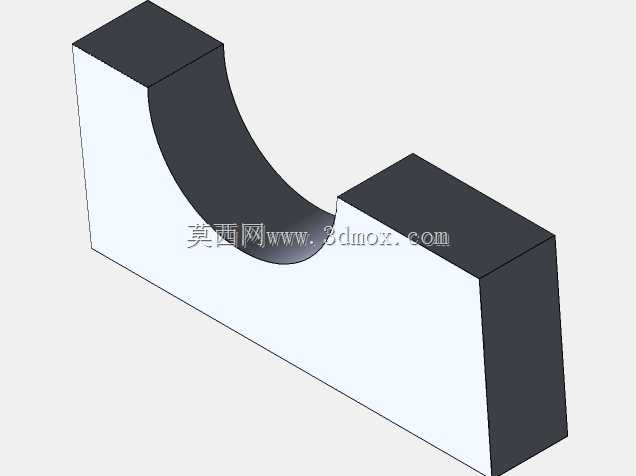

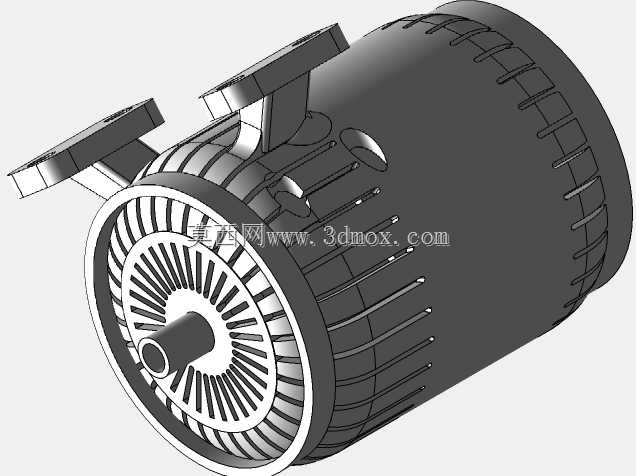

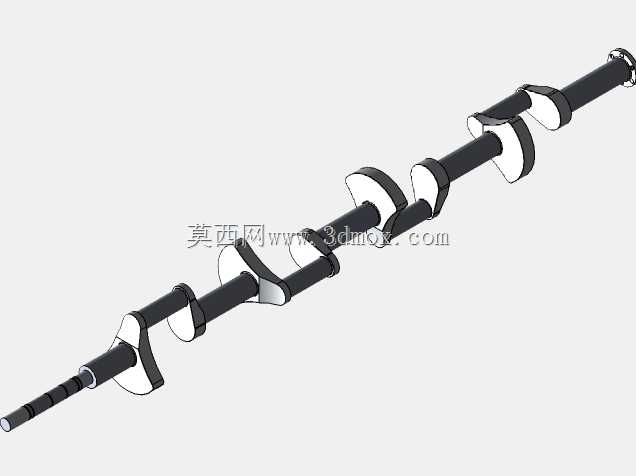

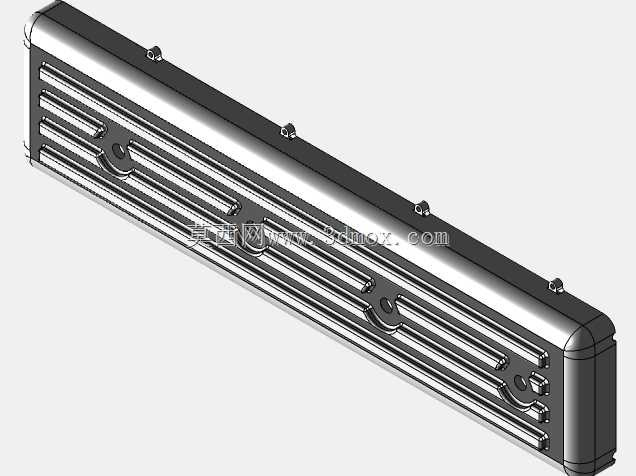

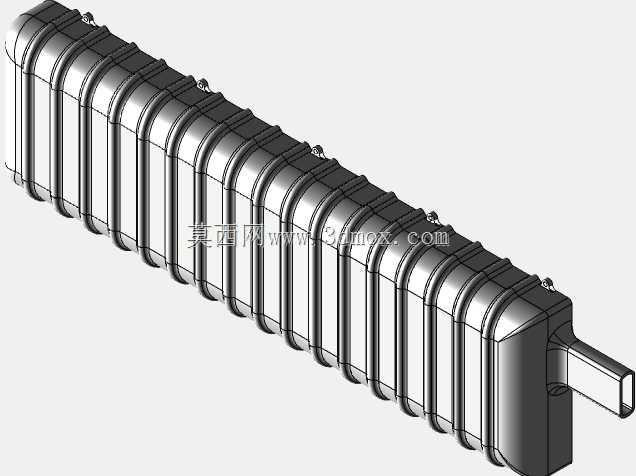

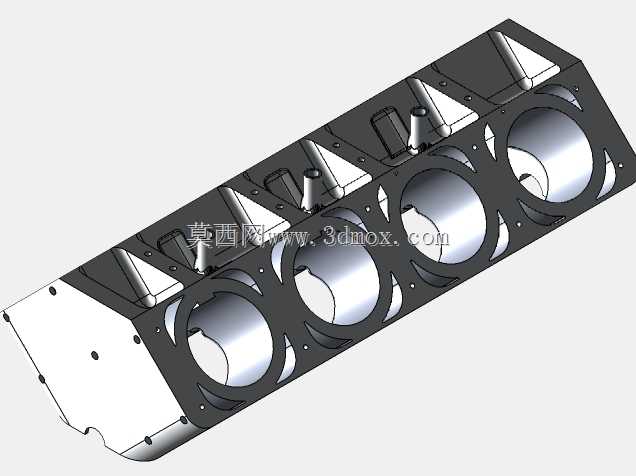

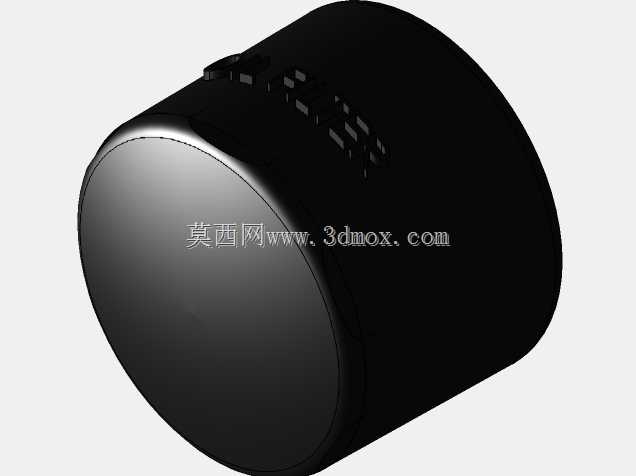

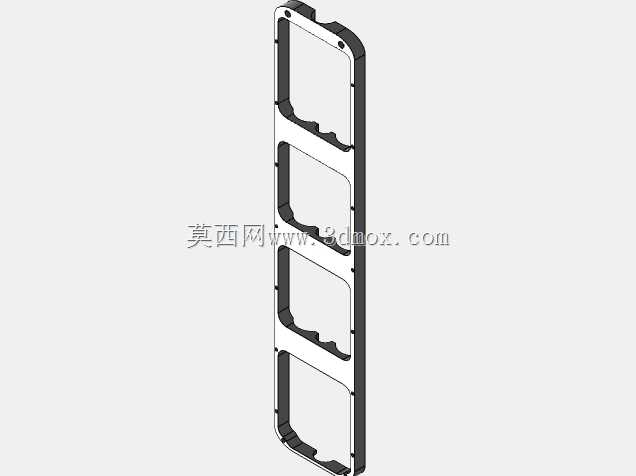

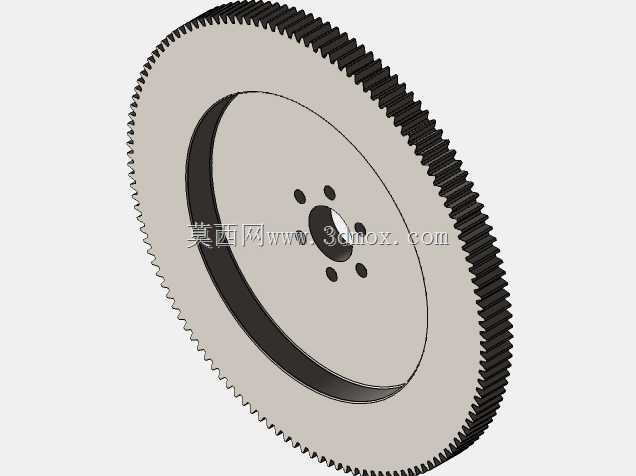

  设计过程中首先要匹配增压组件与缸体的安装接口,增压模块布置在V型夹角的上方区域,进气歧管直接对接增压装置的出气端,能够最大限度缩短高压进气的传输路径,减少进气过程中的压力损失,同时避免高压管路过长带来的布置干涉问题。缸体部分采用分体式主轴承盖结构,每个主轴承盖通过多根高强度螺栓与缸体基座连接,能够承受增压工况下更高的缸内爆发压力,避免高负荷运行时主轴承座出现变形位移。曲轴采用全支承设计,每个连杆轴颈两侧都设置主轴颈支撑,八根连杆分为两组分别布置在两侧缸体对应的曲柄销上,曲柄销的错角设置匹配V型夹角的角度,保证各缸点火间隔均匀,动力输出过程没有明显的扭矩波动断层。

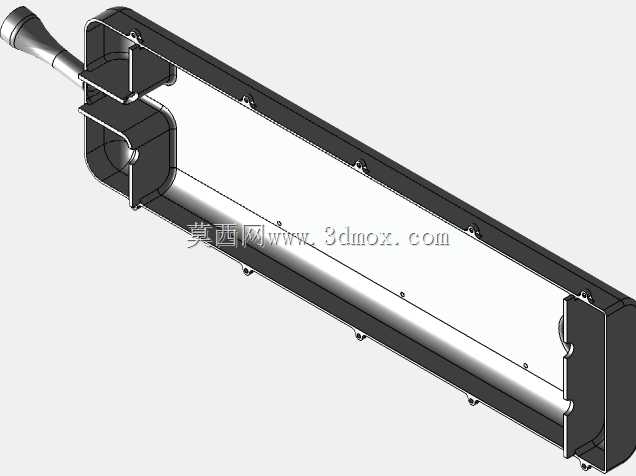

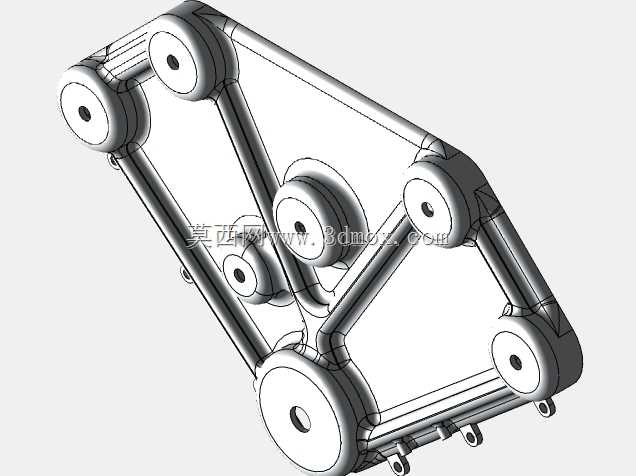

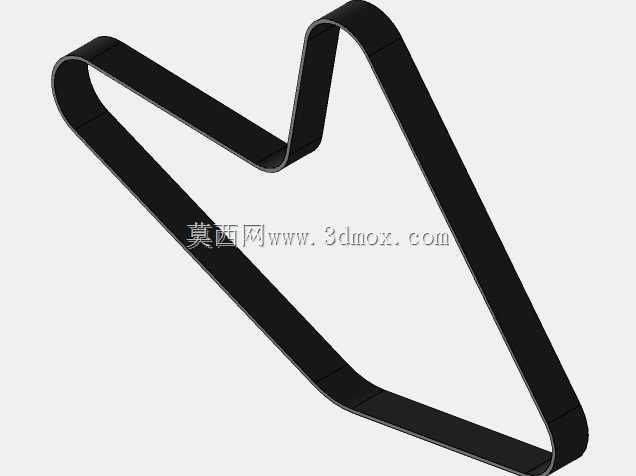

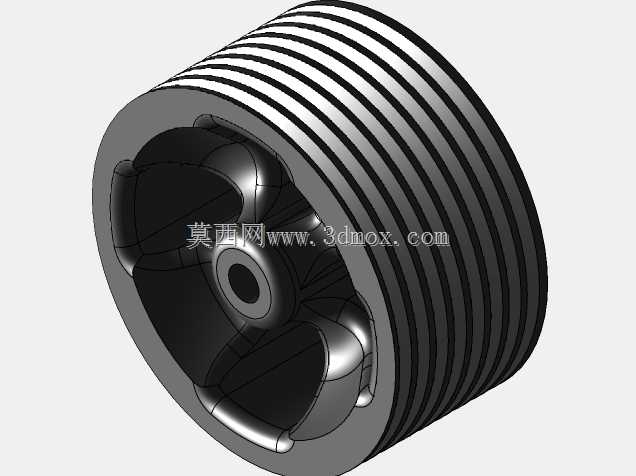

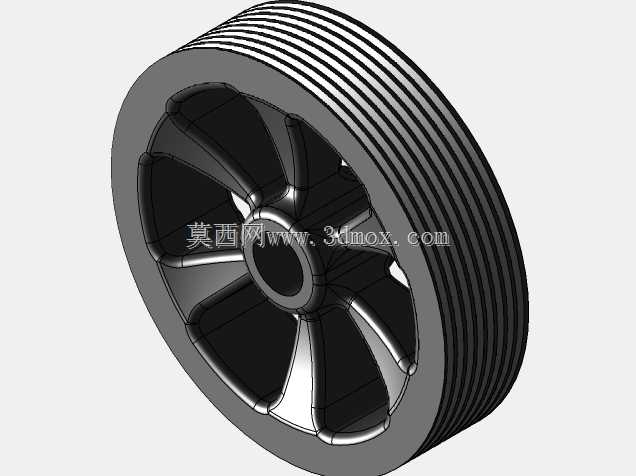

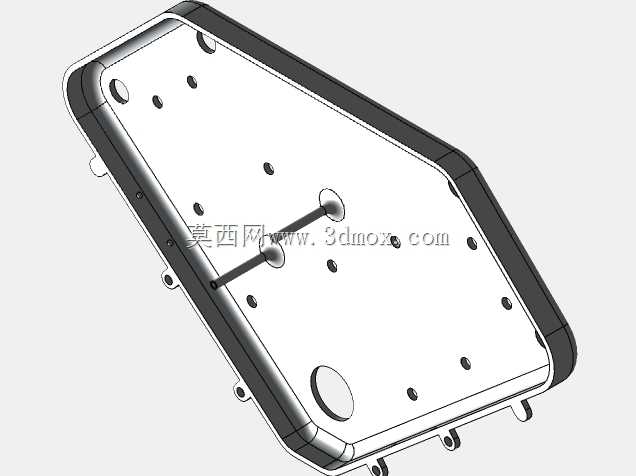

  从安装边界来看,整机的前端轮系区域预留了发电机、水泵、空调压缩机等附件的安装位,皮带轮的传动比经过匹配,能够保证各附件在发动机额定转速区间内都工作在高效转速范围,不会出现附件超速或者转速不足的问题。油底壳采用湿式结构,集滤器的吸油口位置经过倾斜工况校核,在车辆侧倾30度、纵倾25度的工况下依然能够保证机油泵持续吸油,不会出现机油泵吸空导致的轴瓦润滑失效问题。增压组件的冷却回路与缸体主冷却回路连通,在增压装置的壳体上设置独立的冷却液进出水口,能够在高负荷运行后持续带走增压叶轮轴的热量,避免停机后出现轴承部位的机油结焦问题。

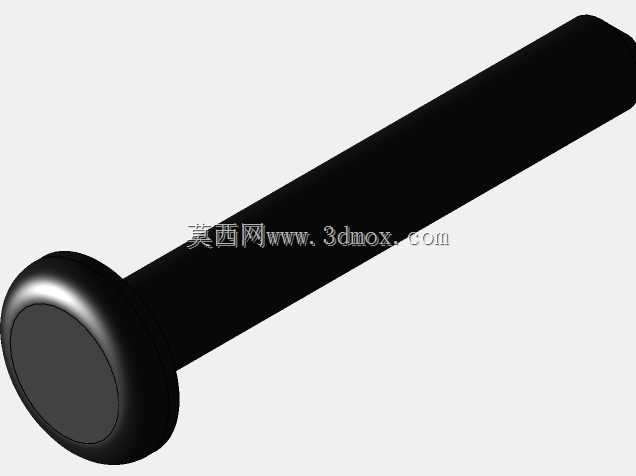

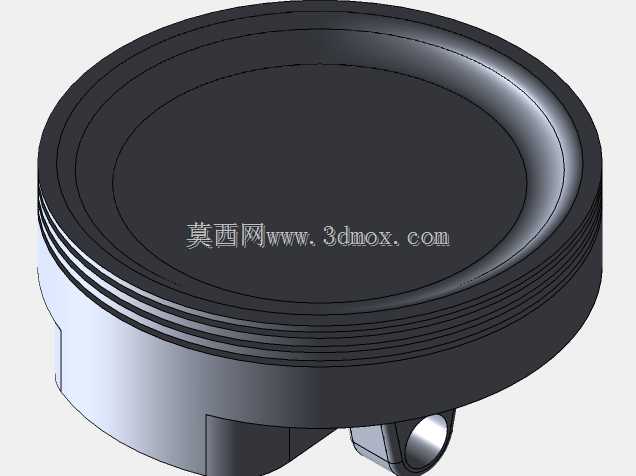

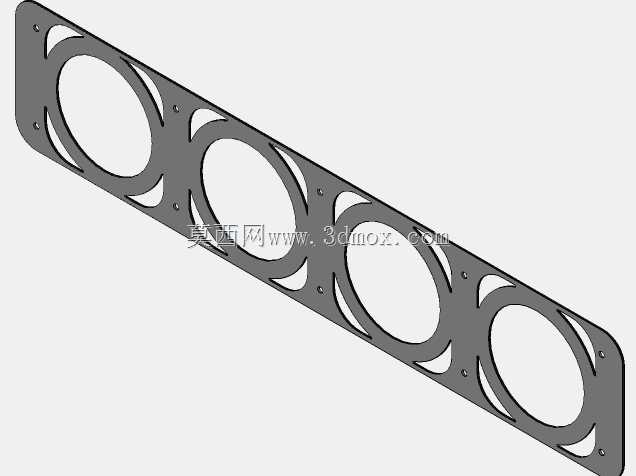

  进排气门的布置采用顶置双凸轮轴结构,每侧缸体设置两根凸轮轴分别控制进气门与排气门的开闭,凸轮轴的型线经过匹配增压工况的进气需求,在低转速区域能够提供足够的气门升程保证进气量,高转速区域则避免气门出现弹簧共振导致的开闭异常。活塞采用铸铝材质,顶部设置有气门避让坑,同时匹配燃烧室的形状设计了合适的挤气面积,能够在压缩行程末端形成较强的挤流,加快混合气的燃烧速度,提升燃烧效率,活塞环组采用三道环设计,两道气环保证缸压密封,一道油环刮除缸壁多余机油,减少机油消耗的同时避免机油进入燃烧室参与燃烧。

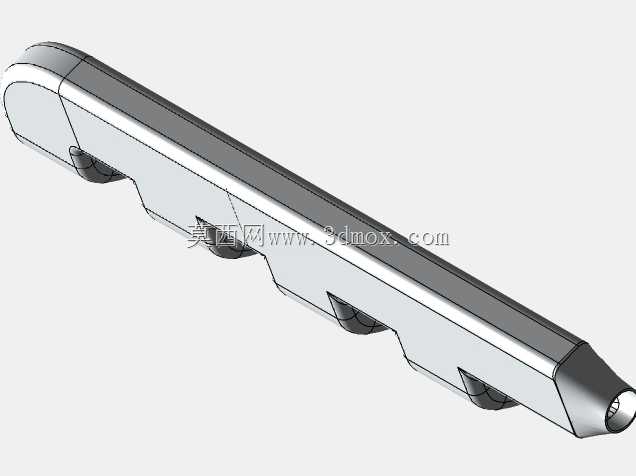

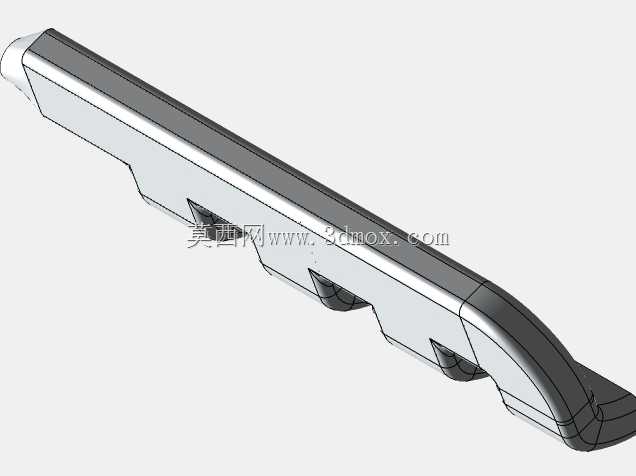

  整机的外部附件布局充分考虑了后期维护的操作空间,机油滤清器、燃油滤清器等需要定期更换的部件都布置在整机外侧易于操作的位置,不需要拆解周边大尺寸附件就能够完成更换作业。进气系统的空气流量计安装位在增压装置的前端进气段,能够精准测量进入发动机的实际空气流量,为燃油喷射量的计算提供准确依据,保证不同工况下的空燃比始终控制在合理区间。排气歧管采用等长设计,每侧四个气缸的排气歧管长度保持一致,能够让各缸排出的废气在排气总管处形成均匀的脉冲气流,推动增压叶轮稳定运转,避免排气脉冲相互干扰导致的增压压力波动。
