带冷却油道的V型六缸发动机缸体结构

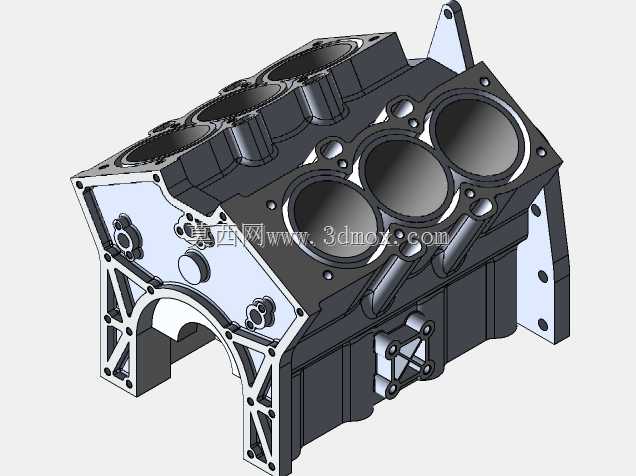

　　这款V型六缸缸体的三维结构，是内燃机动力总成里最核心的承载基体，日常做动力总成匹配、改装动力开发、教学演示拆解的时候，这类高精度结构模型能帮结构工程师省掉大量测绘核对的时间，不用反复拆报废样机去核对内部腔道走向。从实际装车场景来看，这类60度夹角的V6缸体多用于中大排量乘用车、轻型商用载具以及小型特种作业动力单元，相比直列六缸结构，它的纵向安装尺寸更短，能给乘员舱、前悬转向机构留出更多布置空间，同时V型布局的自平衡特性能降低曲轴运转的一阶振动，减少动力总成传递到车架的共振量。

　　整个缸体采用整体式压铸铝合金结构设计思路，区别于传统铸铁缸体，铝合金基体的导热效率更高，能快速把燃烧室周边的热量传递给冷却回路，同时整体重量能降低40%左右，适配当下动力总成轻量化的设计趋势。建模过程中完整还原了两侧各三个气缸的安装止口，每个缸套安装位的同轴度、止口深度公差都按照量产缸体的设计要求做了结构预留，缸孔周边的加强筋采用交错式辐射布局，能承受燃烧室点火时的峰值爆压，避免缸孔在高负荷运转下出现失圆变形，降低活塞环的窜气、机油消耗超标的风险。

　　冷却回路的设计是这款缸体的核心特点，建模时完整还原了缸体内部的分层冷却腔，缸孔上部区域的冷却腔道做了收窄处理，加快冷却液在燃烧室喉口位置的流速，快速带走点火瞬间的局部高温，避免缸盖与缸体结合面出现热变形导致冲缸垫；缸体下部的冷却腔道适当加宽，平衡整体温度场，避免缸孔上下温差过大导致的热应力集中。润滑油道的走向也完全按照实际润滑逻辑还原，主油道布置在V型夹角的中心位置，通过分油道分别给两侧曲轴主轴颈、连杆轴颈、凸轮轴安装位供给压力润滑油，同时预留了活塞冷却喷嘴的安装孔位，高负荷工况下可以通过喷嘴向活塞内腔喷射机油，降低活塞顶部的热负荷，避免活塞出现烧蚀、拉缸故障。

　　安装边界方面，缸体前端面预留了正时机构、水泵、机油泵的安装定位止口与螺栓孔位，所有安装孔的位置度都按照装配公差要求做了同轴约束，前端的加强筋结构兼顾了正时罩盖的安装刚度，避免正时链条运转的振动导致罩盖密封面渗油。缸体后端面预留了飞轮壳、变速器的定位销孔与连接螺栓位，与变速器输入轴的同轴度定位面做了凸起结构设计，减少装配时的定位偏差，避免变速器输入轴出现偏磨。缸体下部的曲轴箱采用龙门式结构，相比平分式结构，曲轴主轴承座的刚度更高，能承受高转速下曲轴的冲击载荷，主轴承盖采用横向螺栓与纵向螺栓结合的固定方式，每个主轴承座的螺栓孔周边都做了加厚凸台，分散螺栓拧紧时的压应力，避免长期交变载荷下出现螺栓孔开裂的问题。两侧的发动机安装机脚位做了镂空加强筋设计，在保证安装刚度的前提下尽可能降低冗余重量，机脚安装面的平面度预留了机加工余量，保证装配后发动机的支撑面受力均匀，减少运转时的扭转振动。

　　做相关动力改装或者逆向开发的时候，这个模型可以直接用来核对周边附件的安装干涉，比如排气歧管、进气歧管、发电机、空调压缩机的布置空间，不用从零开始搭建缸体基础结构，能大幅缩短前期方案验证的周期；做职业院校的内燃机结构教学时，也可以用这个模型做剖切演示，直观展示内部冷却、润滑回路的走向，让学员更快理解缸体的结构逻辑。建模时所有的圆角、拔模斜度都按照压铸工艺的要求做了还原，避免出现工艺死角，比如缸体内部腔道的过渡圆角都做了R3以上的处理，减少压铸时的铝液流动阻力，降低铸件出现气孔、缩松的概率，外壁的加强筋厚度按照相邻壁厚的0.8倍设计，避免压铸后冷却不均导致的表面缩痕。
