HD-T06/3C6型手动杠杆式液压换向阀结构

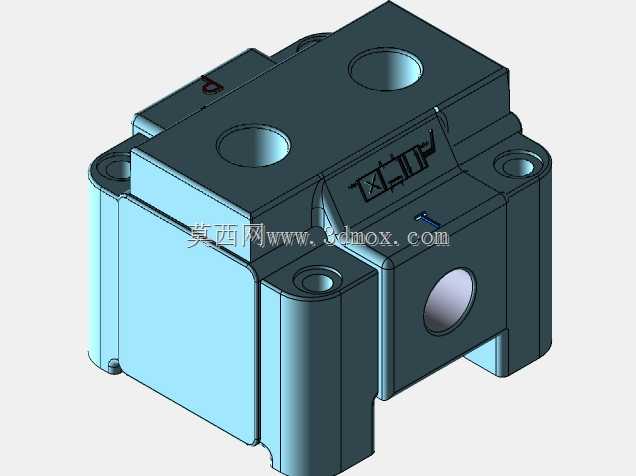

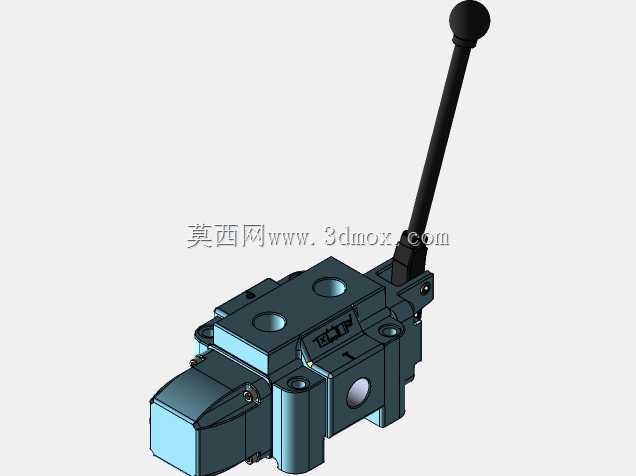

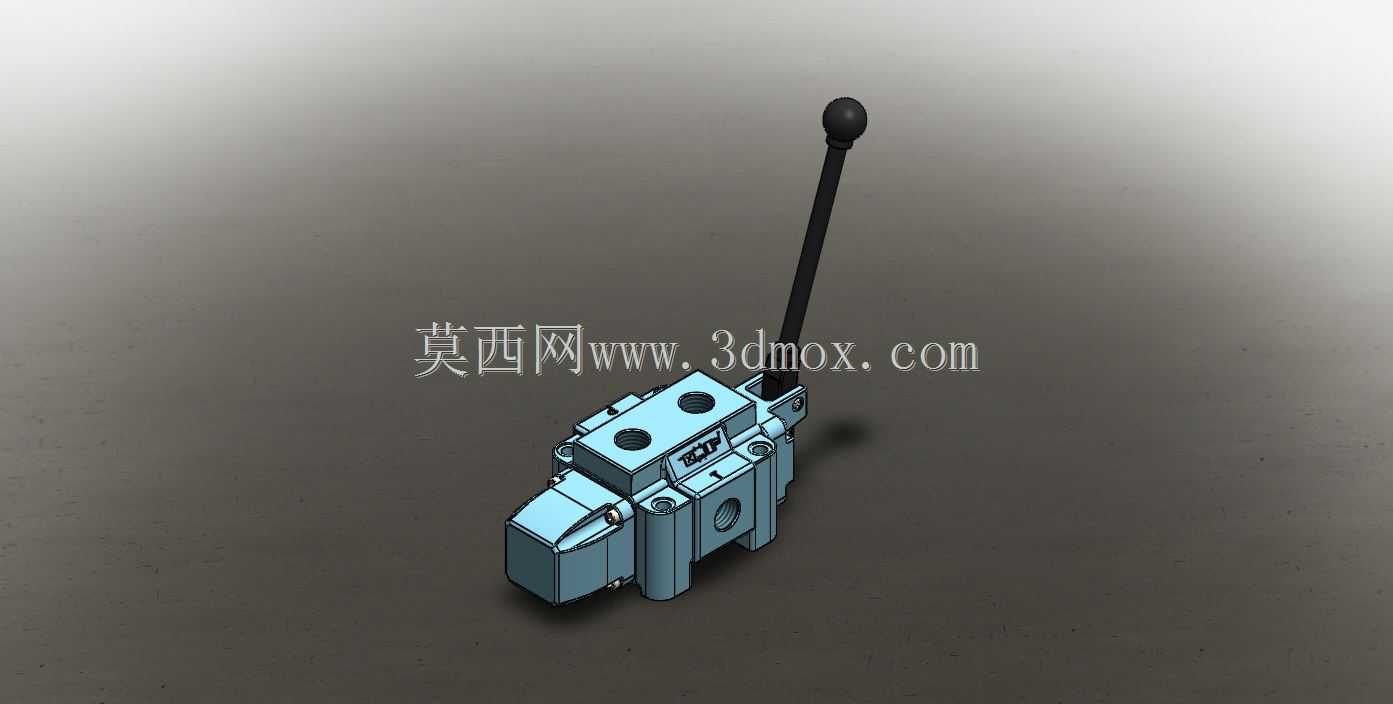

　　这款手动操纵的液压方向控制阀，常见于中小型液压站、工程机械操作回路、非标液压工装的控制单元中，在没有电控信号接入的简易液压系统、需要人工介入干预动作逻辑的检修回路、应急操作旁路里承担核心的油路方向切换作用。区别于电磁换向阀的电控驱动、液动换向阀的压力油驱动，这款阀采用加长杠杆式操纵手柄，操作力矩经过杠杆比放大，操作人员无需施加过大的扳动力即可完成阀芯换位，在系统压力处于额定工作区间时，扳动手柄的反馈力清晰，能通过手感感知阀芯是否到位，避免出现中位漂移导致的油路串腔问题。从结构设计来看，阀体采用集成式块式结构，所有油道均在阀块内部钻削成型，没有外接管路带来的泄漏点，安装面采用标准的通径安装尺寸，

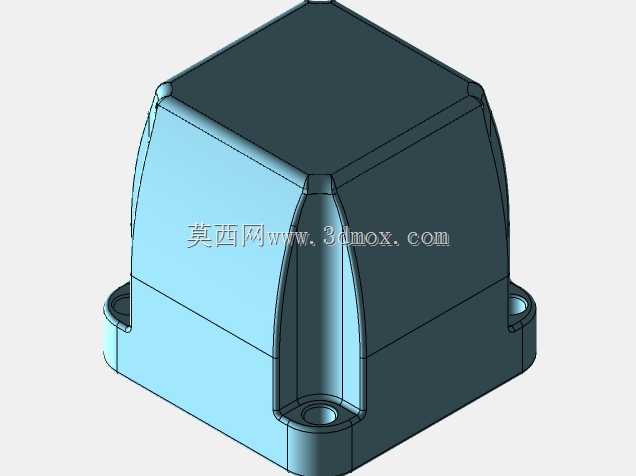

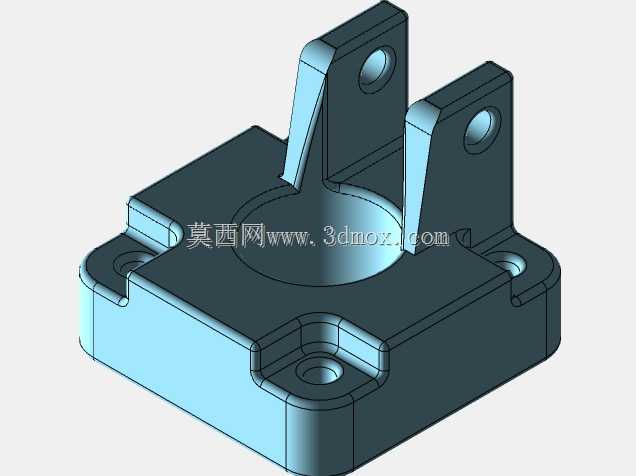

　　油口位置符合常规6通径手动换向阀的布局规范，可直接替换同规格的其他品牌手动阀，无需重新设计安装板的油道开孔位置。阀体顶部的两个安装孔用于固定阀的上盖组件，上盖内部设置了阀芯定位装置，能够实现三个工作位置的精准定位，手柄扳动到左位、中位、右位时均有清晰的档位卡点，不会因为系统油压的波动导致阀芯自行移位。阀体侧面的通油口采用标准的公制螺纹连接，可直接对接常用的液压高压软管或硬管接头，安装时无需额外配置转换接头。阀芯与阀孔的配合间隙控制在微米级，既保证阀芯往复运动的顺畅性，又能将内泄漏量控制在标准允许的范围内，避免高压腔向回油腔的过量内泄导致的系统发热、执行元件爬行问题。手柄的球头采用防滑结构设计，

　　操作人员佩戴劳保手套操作时也不会出现打滑脱手的情况，手柄长度经过优化，既不会因为过长导致操作时容易与周边设备发生干涉，也不会因为过短导致操作力矩过大增加劳动强度。在实际选型应用中，这款阀适合用在动作逻辑简单、不需要频繁自动切换的液压回路中，比如小型压力机的压头升降控制、液压工装的夹紧松开控制、工程机械的应急动作旁路，当系统出现电控故障时，可以通过这款手动阀完成设备的复位操作，避免工件或设备处于带压危险状态。安装时需要注意阀体的安装平面平面度要求，安装面不能有凸起、毛刺，紧固螺钉需要按照对角顺序分次拧紧，避免阀体受力不均导致阀孔变形，出现阀芯卡滞的问题。油路连接时需要注意各油口的标识，压力口、回油口、两个工作油口的位置不能接反，

　　否则会出现执行元件动作与操作方向不符的问题，甚至会导致系统压力无法建立。日常维护中，需要定期检查手柄转轴位置的防尘密封件，避免外界的粉尘、切削液、水分进入阀体内部污染液压油，加速阀芯与阀孔的磨损，当出现手柄操作力异常变大、阀芯定位失效、外泄漏等问题时，需要及时拆解检查密封件和阀芯的磨损情况，更换损坏的零部件即可恢复阀的工作性能。这款阀的中位机能为3C型，也就是中位时压力口截止，两个工作口与回油口连通，适合用于控制单杆双作用液压缸，中位时液压缸两腔接回油，可实现活塞的浮动状态，方便工件的调整对位，同时液压泵可以通过中位直接卸荷，减少系统的空载功率损耗，降低液压油的发热速率。
